时分复用、频分复用和码分复用简要比较分析

时分复用(TDM)、频分复用(FDM)和码分复用(CDM)是经典的多路复用技术,它们通过不同的方式共享信道资源。以下是两者的详细比较及其优缺点:


1. 原理对比

  • 时分复用(TDM)

    将时间划分为固定长度的时隙,每个用户独占特定时隙,轮流使用整个信道带宽。

    • 示例:电话交换系统中的PCM(脉冲编码调制)。

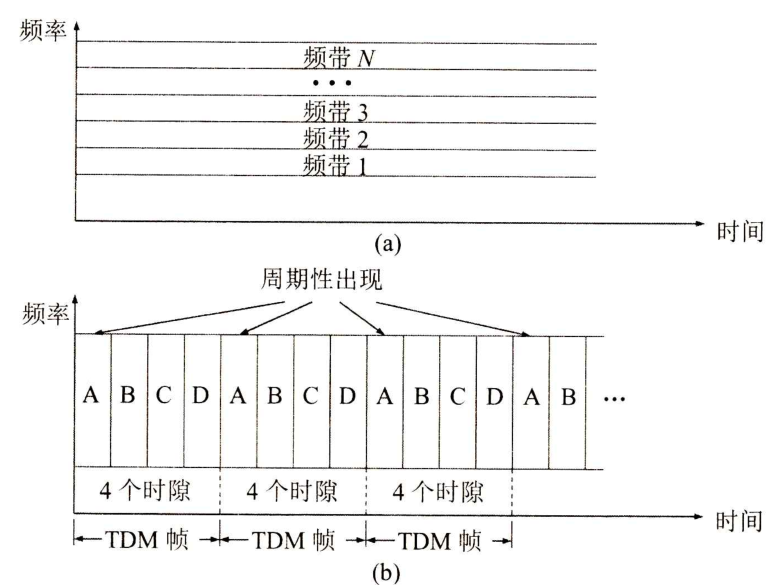

图1 时分复用示意图

  • 频分复用(FDM)

    将频谱划分为多个不重叠的子频带,每个用户占用一个子频带,同时传输。

    • 示例:FM广播电台、Wi-Fi信道。

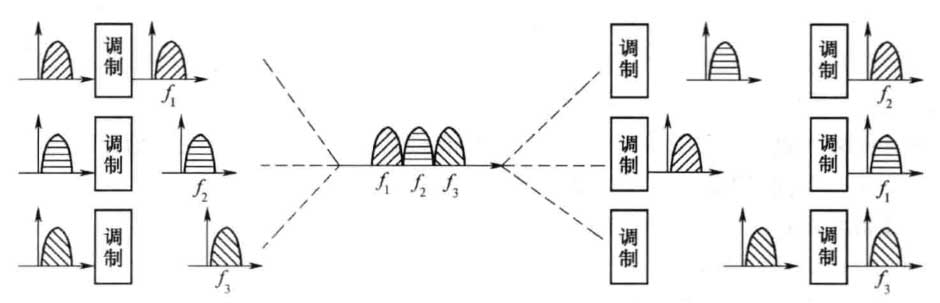

图2 频分复用示意图

  • 码分复用(CDM)

    • 所有用户共享同一频段和时隙 ,通过为每个用户分配唯一的正交码(如伪随机码)来区分信号。

    • 示例:CDMA(码分多址)移动通信(如3G网络)、GPS信号。

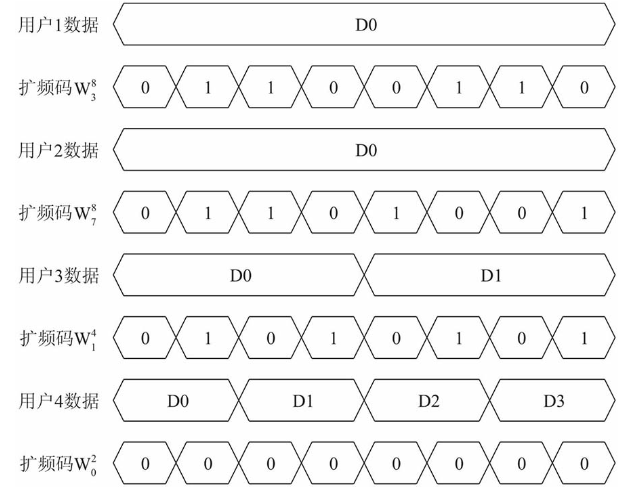

图3 码分复用示意图


2. 优点与缺点

时分复用(TDM)
  • 优点

    • 带宽高效:无需保护频带,适用于数字信号的高效传输。

    • 动态分配:时隙可动态调整,适合突发性数据(如互联网流量)。

    • 抗窄带干扰:干扰仅影响部分时隙,可通过纠错机制恢复。

    • 低功耗潜力:设备在非活跃时隙可休眠。

  • 缺点

    • 同步要求高:需精确时钟同步,否则时隙重叠导致数据冲突。

    • 固定时隙延迟:用户需等待轮次,实时性较差(如语音通话需额外优化)。

    • 扩展性受限:用户数增加会减少每个用户的可用时隙。

频分复用(FDM)
  • 优点

    • 低延迟:用户同时传输,适合实时应用(如语音、视频)。

    • 抗全局干扰:窄带干扰仅影响部分子频带,其他用户不受影响。

    • 简单调度:无需时间同步,滤波器分离频段即可。

  • 缺点

    • 频谱浪费:需保护频带防止串扰,降低整体效率。

    • 设备复杂度高:需高精度滤波器分离频段,成本较高。

    • 扩展性受限:受限于总带宽,新增用户需分配新频段。

码分复用(CDM)
  • 优点

    1. 高频谱利用率:所有用户共享同一频段,无需保护频带。

    2. 抗干扰能力强:通过扩频技术抵抗噪声和窄带干扰,适合复杂环境(如军事通信)。

    3. 用户容量灵活:理论上用户数仅受限于码的正交性,可动态增加用户。

    4. 安全性高:信号加密后需特定码才能解调,防止窃听。

  • 缺点

    1. 同步要求高:需精确的码同步和功率控制,否则会导致远近效应(强信号淹没弱信号)。

    2. 设备复杂度高:需生成并管理正交码序列,处理扩频/解扩操作,成本较高。

    3. 带宽需求大:扩频技术占用更宽频带,可能不适用于窄带系统。


3. 关键对比维度

维度 TDM FDM CDM
资源分配 时间分割(时隙) 频率分割(子频带) 码型划分(正交码)
延迟 较高(需等待时隙) 较低(实时传输) 低(并行传输,但需扩频处理时间)
抗干扰能力 易受宽带干扰影响 窄带干扰仅影响部分用户 抗宽带干扰、多径干扰(扩频技术)
设备复杂度 高(需精确同步) 高(需高质量滤波器) 高(码生成、同步、功率控制)
适用场景 数字通信(如T1/E1、LTE) 模拟信号(如广播)、OFDM子载波 移动通信(CDMA)、卫星通信、军事通信
扩展性 用户数增加会降低单用户带宽 受限于总可用频谱
带宽利用率 高(无保护带) 较低(需保护带) 3G网络(CDMA2000)、GPS信号

4. 典型应用

  • TDM:传统电话网络、SDH/SONET光纤通信、4G/5G中的时隙调度。

  • FDM:广播电台、有线电视(CATV)、Wi-Fi信道划分、OFDM(如5G和Wi-Fi 6)。

  • CDM:3G网络的CDMA技术(如CDMA2000)、GPS卫星使用不同码区分信号、抗干扰和高安全性需求场景。


5. 现代演进

  • TDM改进:统计时分复用(STDM)动态分配时隙,提升效率。

  • FDM改进:正交频分复用(OFDM)通过重叠子载波提高频谱效率,广泛应用于4G/5G和Wi-Fi。

  • CDM改进:DS-CDMA(直接序列扩频):结合多用户检测技术提升容量,用于3G和物联网(NB-IoT);混合方案:5G中结合FDM和CDM(如SC-FDMA),优化频谱利用和抗干扰能力。


总结

  • 选择依据

    • 需要低延迟和实时性------优先FDM(或OFDM、广播、Wi-Fi)。

    • 需高效利用带宽且容忍同步开销------选择TDM。

    • 需要高容量、抗干扰和安全性------选择CDM(如移动通信、军事系统)。

    • 混合方案(如LTE中的TDM+FDM或OFDM+CDM)常结合两者优势,实现灵活资源分配,适应复杂通信需求(如5G)。
