威雅利电子|业界领先的高隔离度用于5G基站的吸收式SPDT开关“NT1819“

业界领先的高隔离度

用于5G基站的吸收式SPDT开关"NT1819"

为了实现智能社会,已经启动了5G服务。这样,高速、低延迟、大容量的数据通信成为可能,也给我们的生活和工业发展带来了巨大的变化。

在5G基站有很多天线,每个天线都能发射强无线电波。为了防止无线电波的相互干扰,发射信号放大器的失真补偿电路需要具有非常高的隔离度和Off端子50Ω终端功能的开关。

"NT1819"拥有长年积累的射频器件技术,在5G使用的sub-6频段实现了60dB以上的高隔离度,可以减少相邻器件之间的干扰。此外,内置 50Ω 终端功能,可防止阻抗不匹配。这些特性和功能增强了5G通信网络的稳定性,用途广泛。

产品优点

  1. 高隔离度

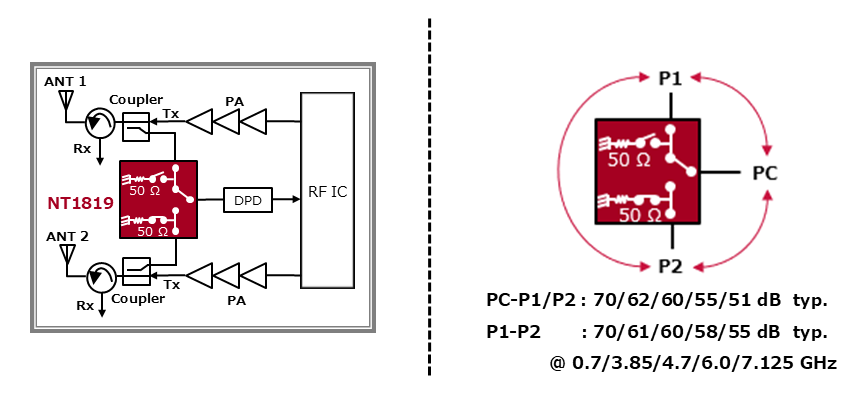

具有60dB以上的高隔离度,非常适合在 5G 基站聚合 DPD※2 信号。

面向5G基站的RFIC的DPD端子数量有限,因此需要使用开关来聚合信号。为了防止受到相邻模块的影响而导致失真特性劣化,在PC-P1/P2之间以及在P1-P2之间都实现了高隔离度。

※2 数字预失真补偿(Digital Pre-Distortion)

  1. 内置吸収式50Ω终端

采用50Ω吸收式终端,在开关on/off的任一状态下阻抗始终保持在50Ω,因此有助于电路稳定工作。

  1. 最大支持7.125GHz

除了5G的主要频带3.3~5.0GHz(n77,n78,n79)之外,还正在考虑追加6.425~7.125GHz(n104)频带。另外,5.9~7.125GHz频带在WiFi和美国的Unlicensed频带通信中也被使用。

本产品最大支持频率7.125GHz,因此可用于N104 频段等高频段的通信方式。

应用范围

蜂窝基站(宏蜂窝、小蜂窝等)

其他无线通信设备
