综合案例建模

文章目录

滚花手扭螺丝

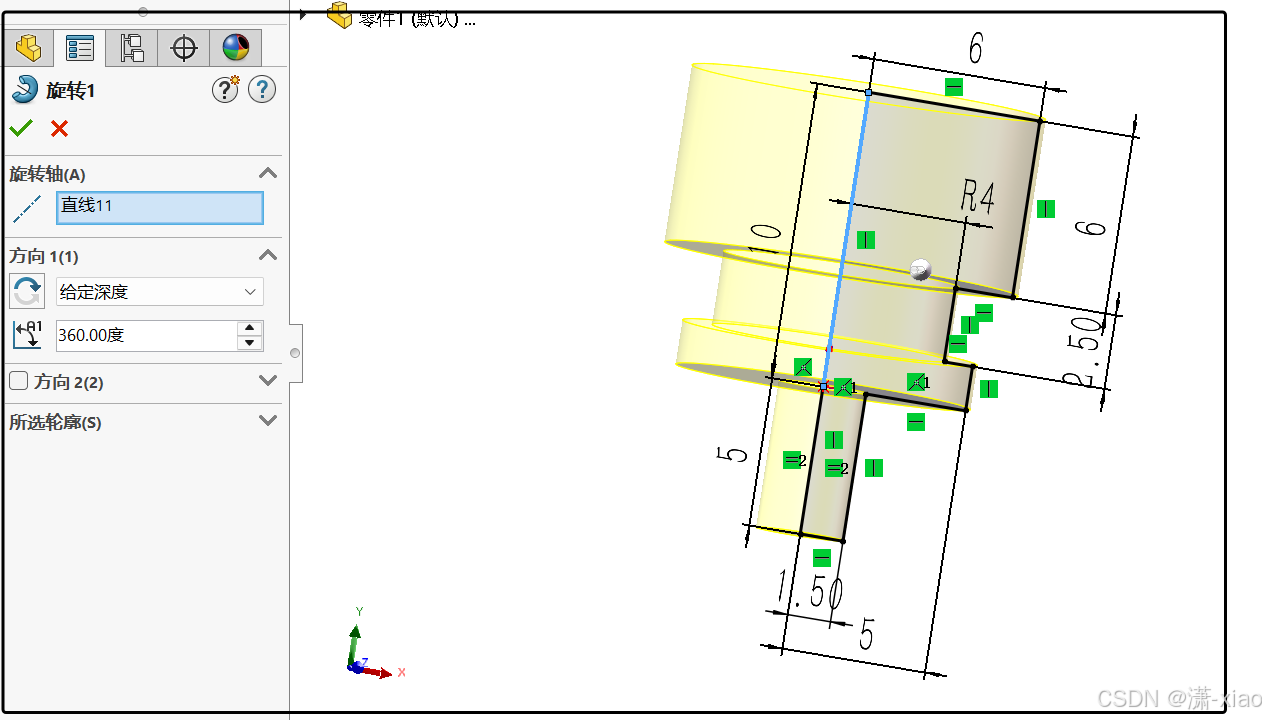

前视基准面画草图,旋转生成主体

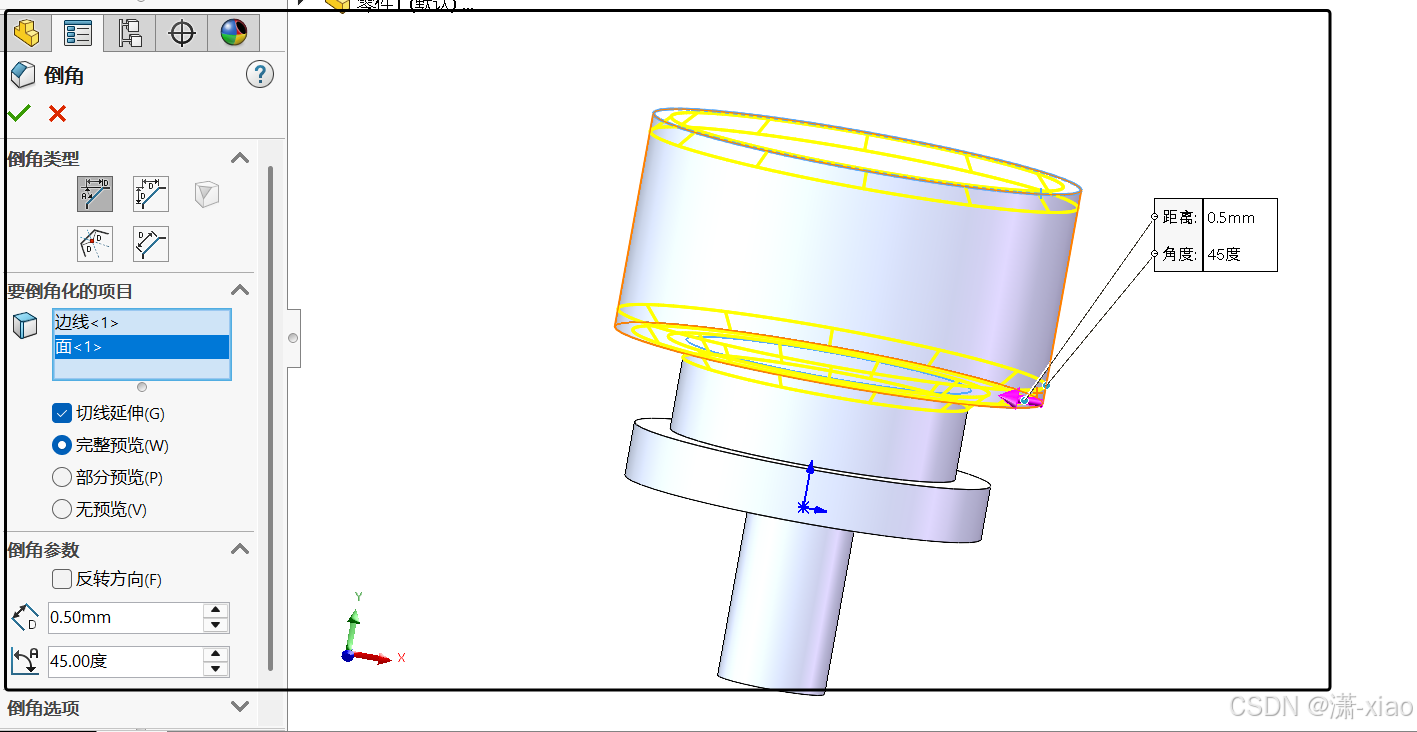

倒角0.5

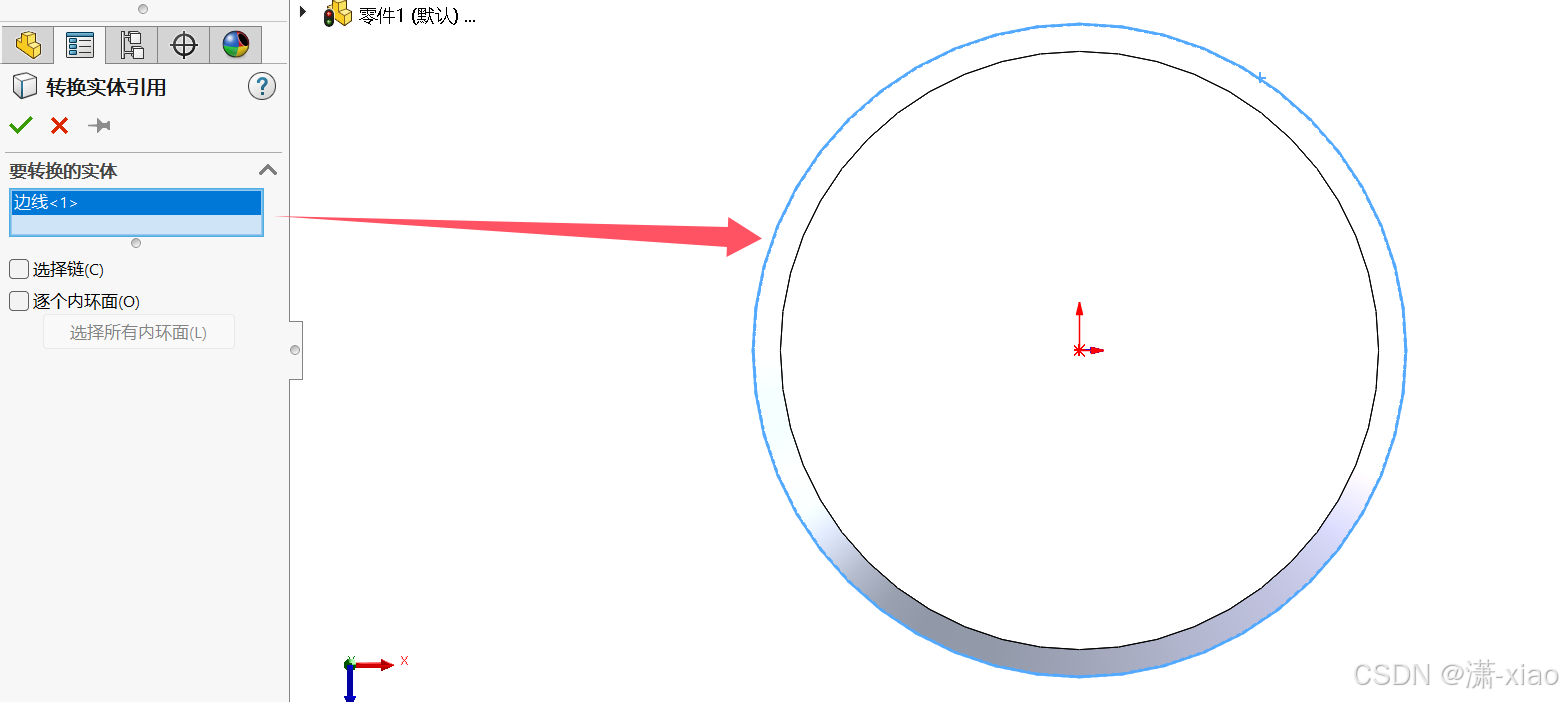

顶面,草图转换实体引用,去复制边线

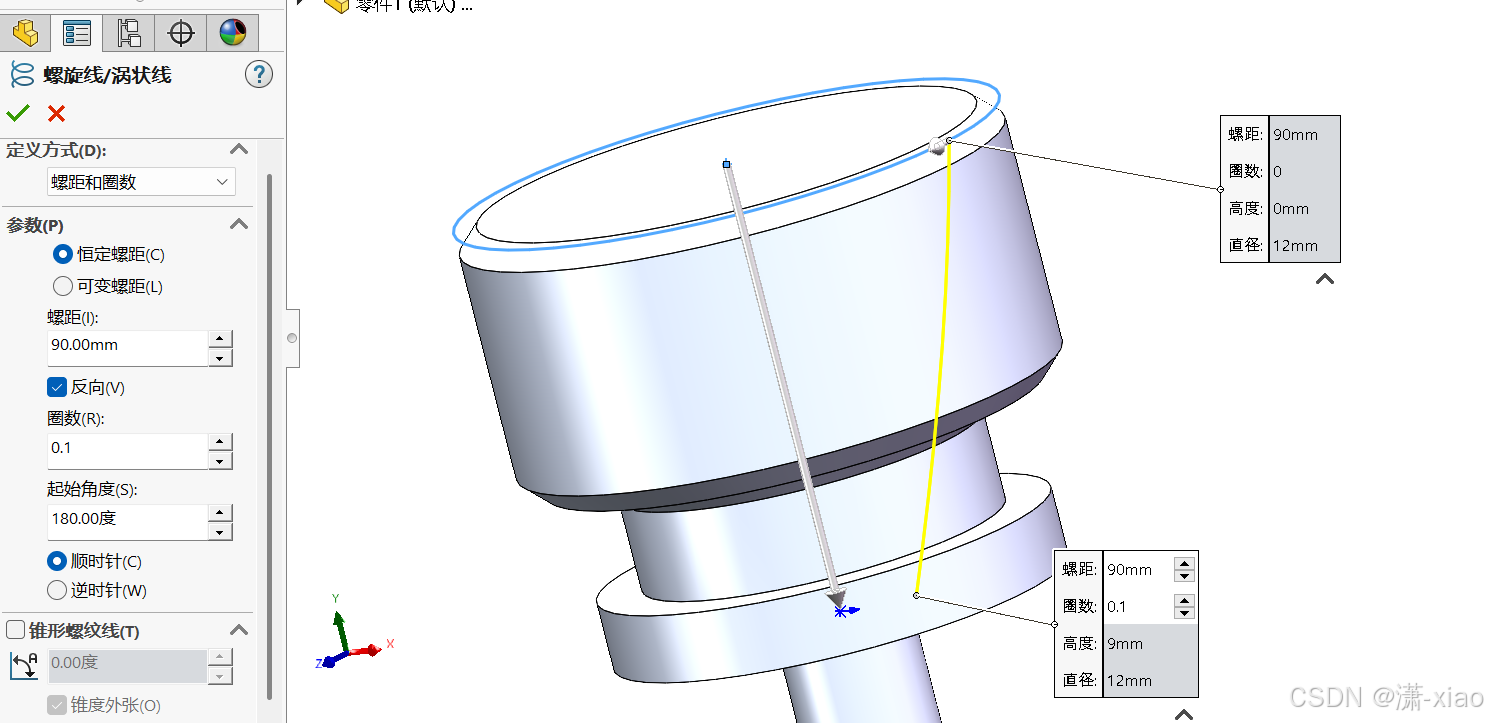

生成螺旋线路径

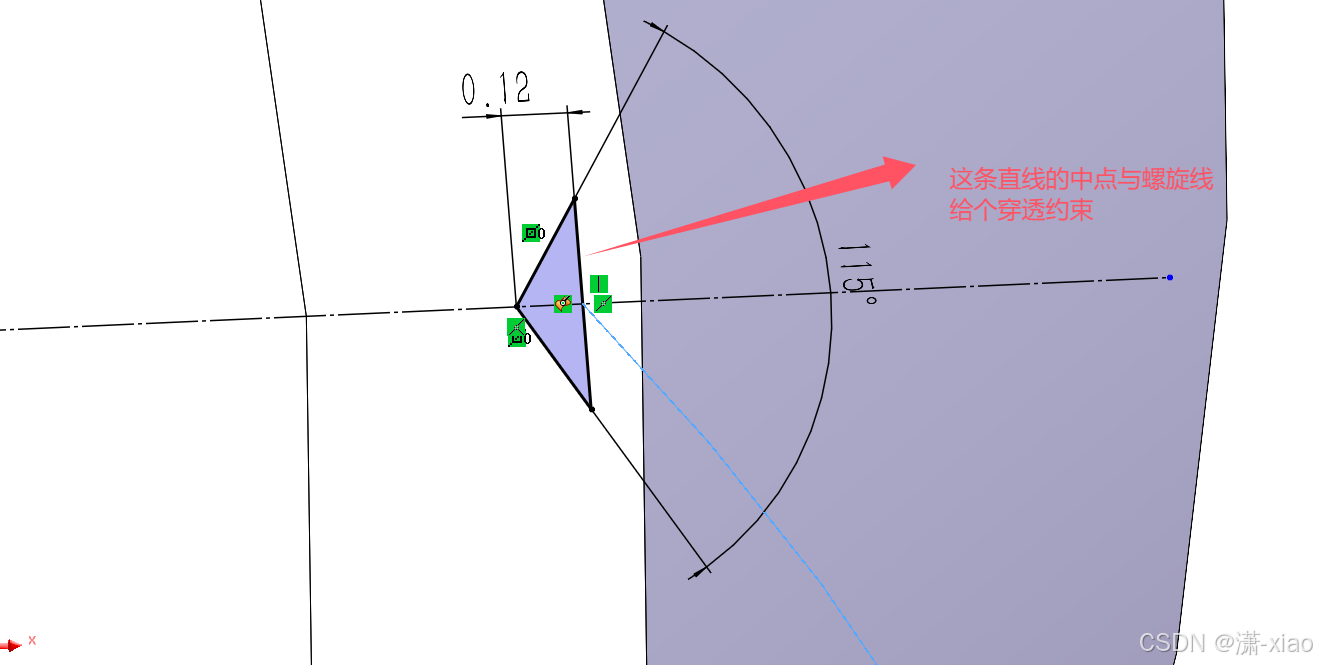

顶面绘制草图

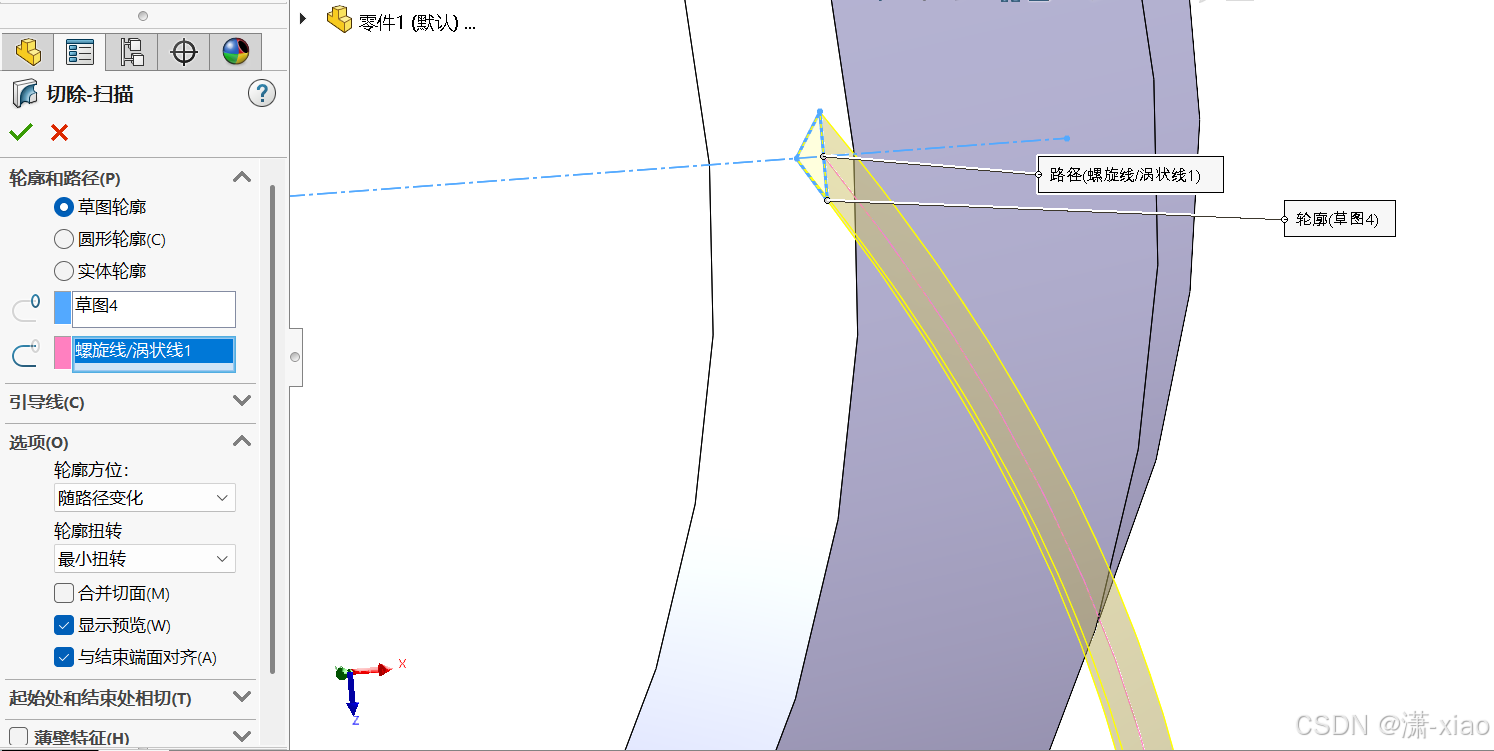

上一步画的草图沿螺旋线扫描切除

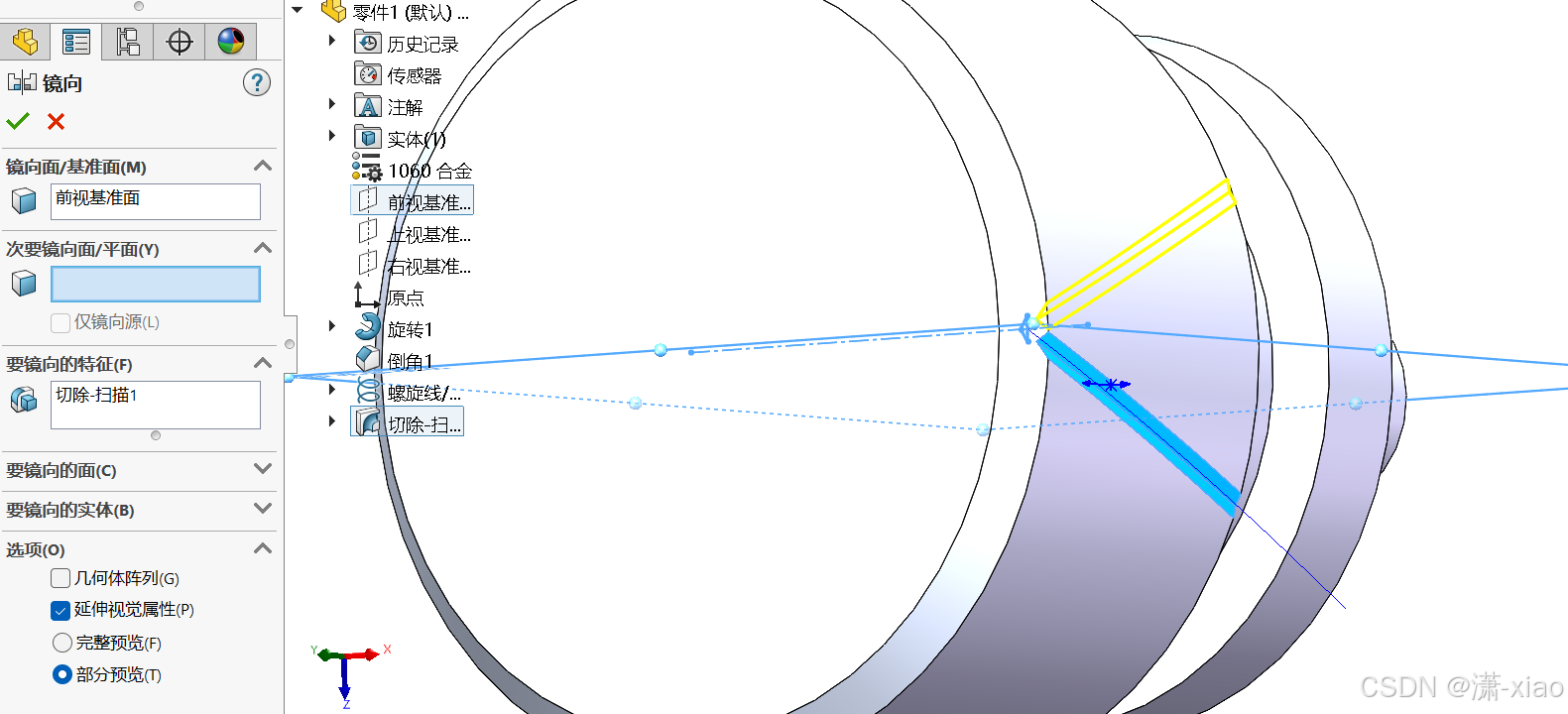

镜像扫描特征

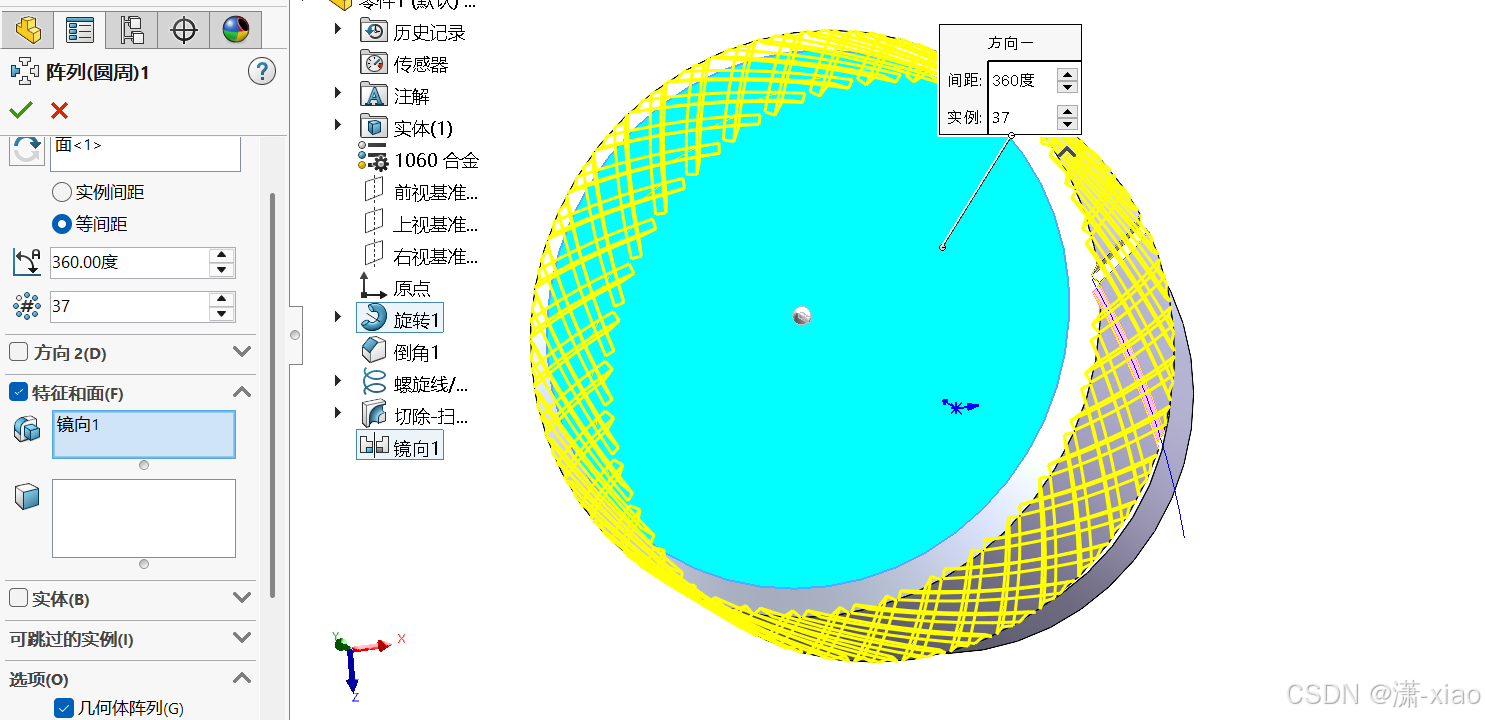

阵列镜像扫描特征

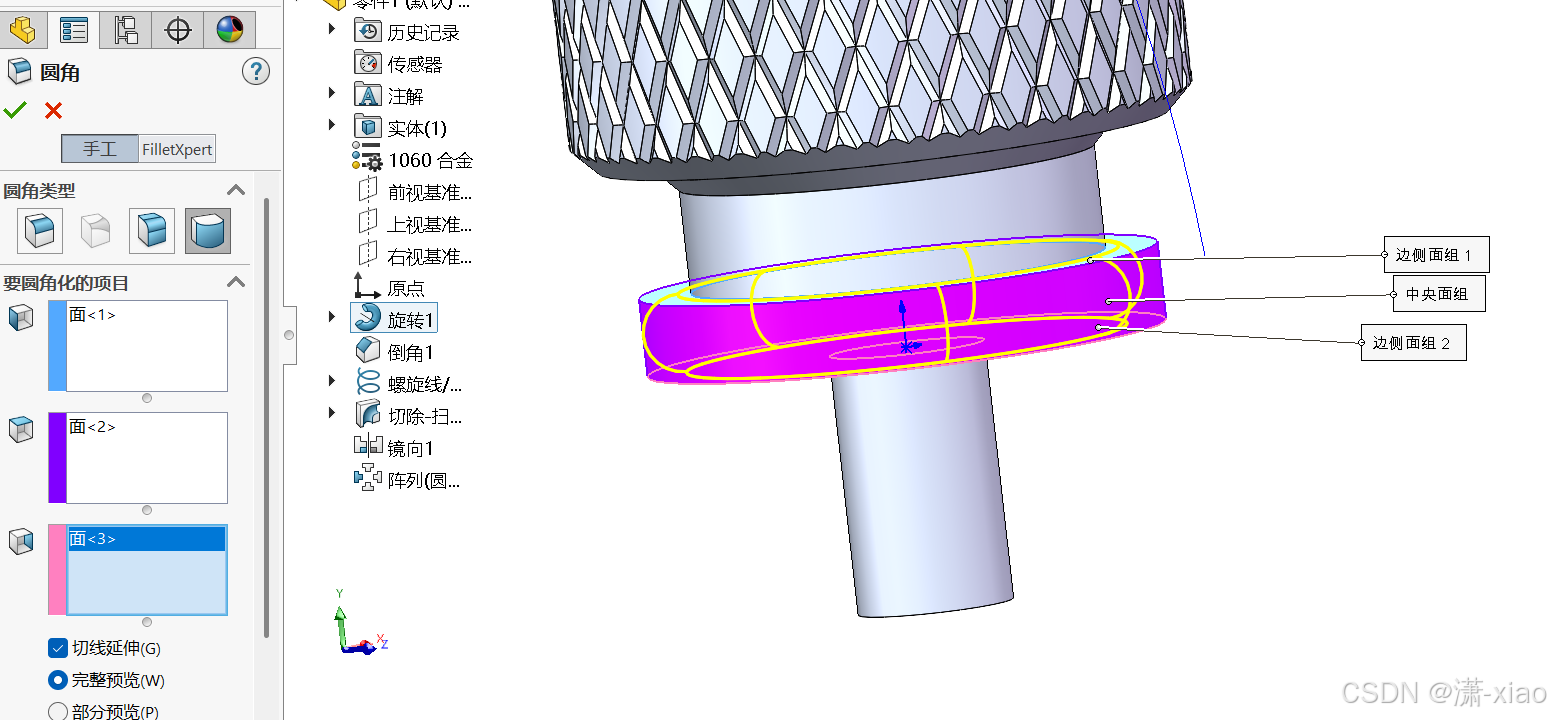

创建面圆角特征

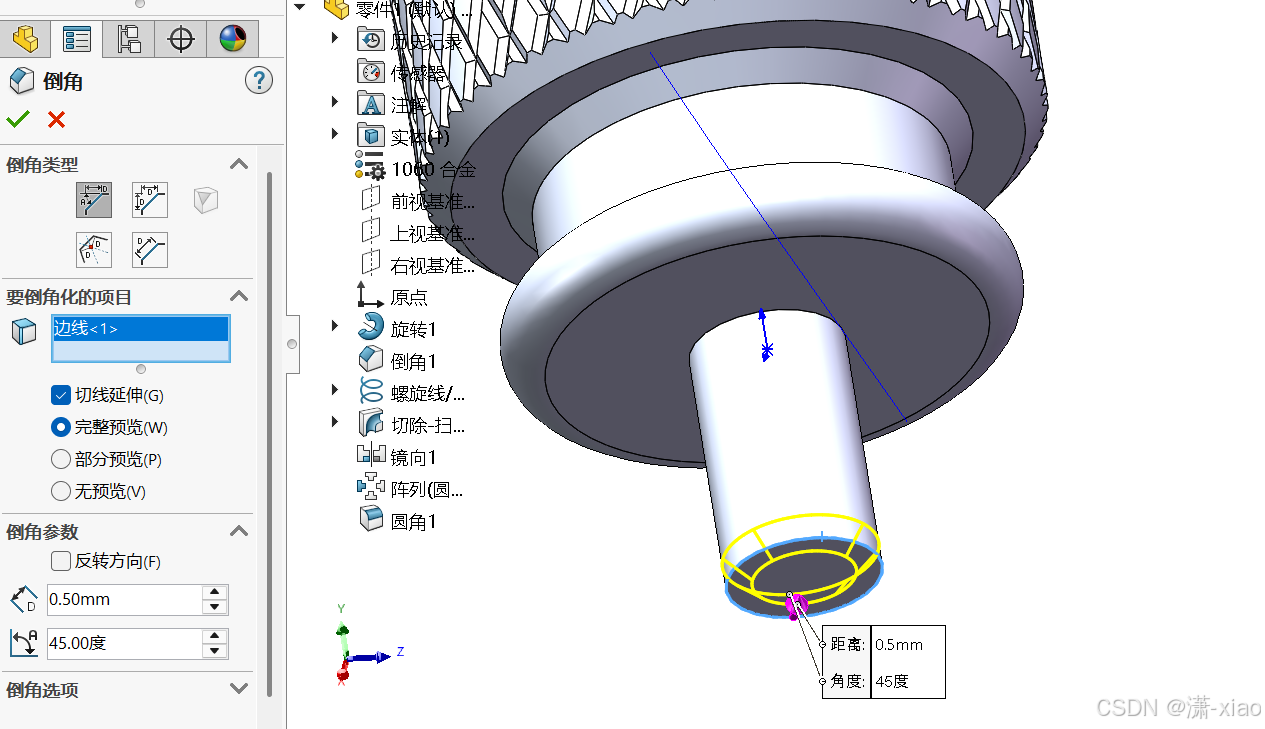

创建倒角特征

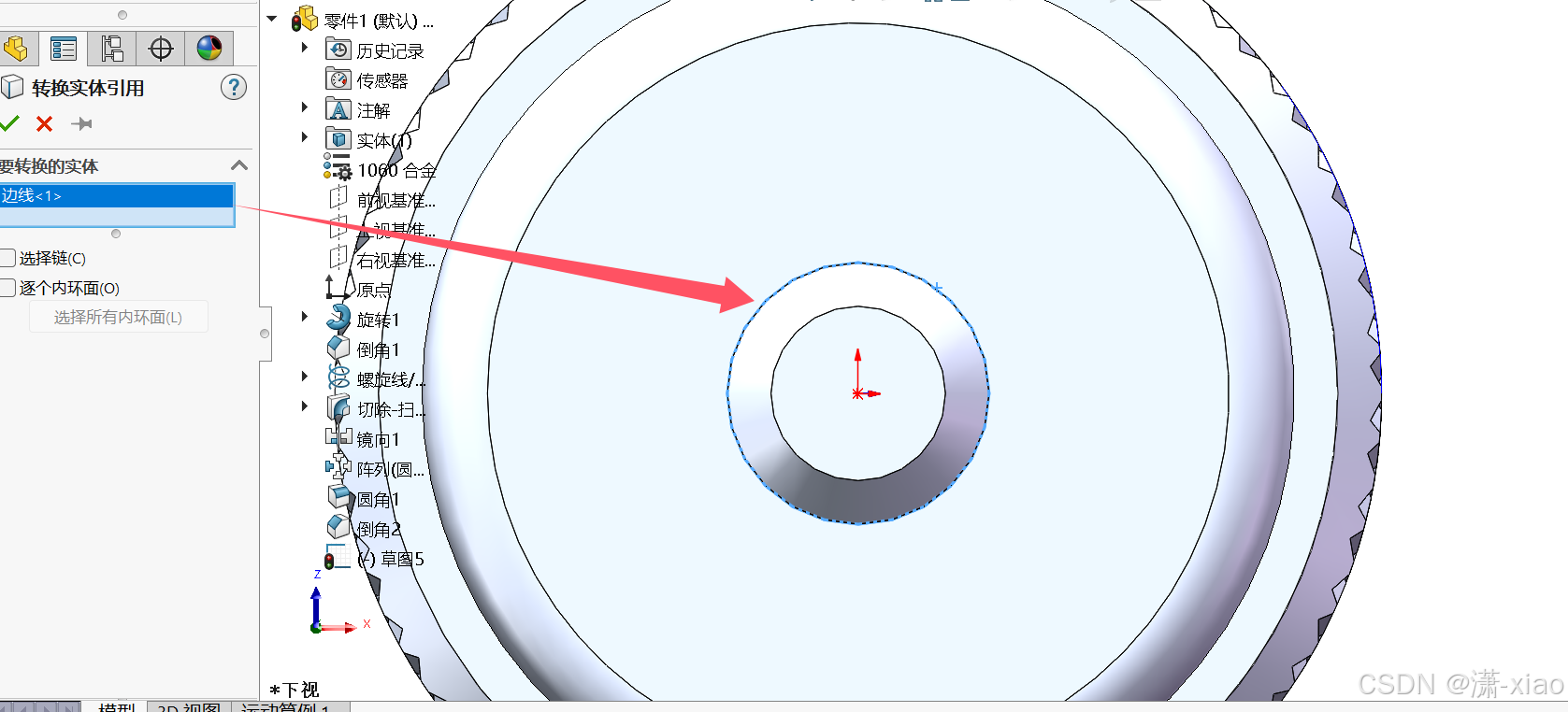

上视基准面画草图,转换实体引用,为剪切螺纹线做准备

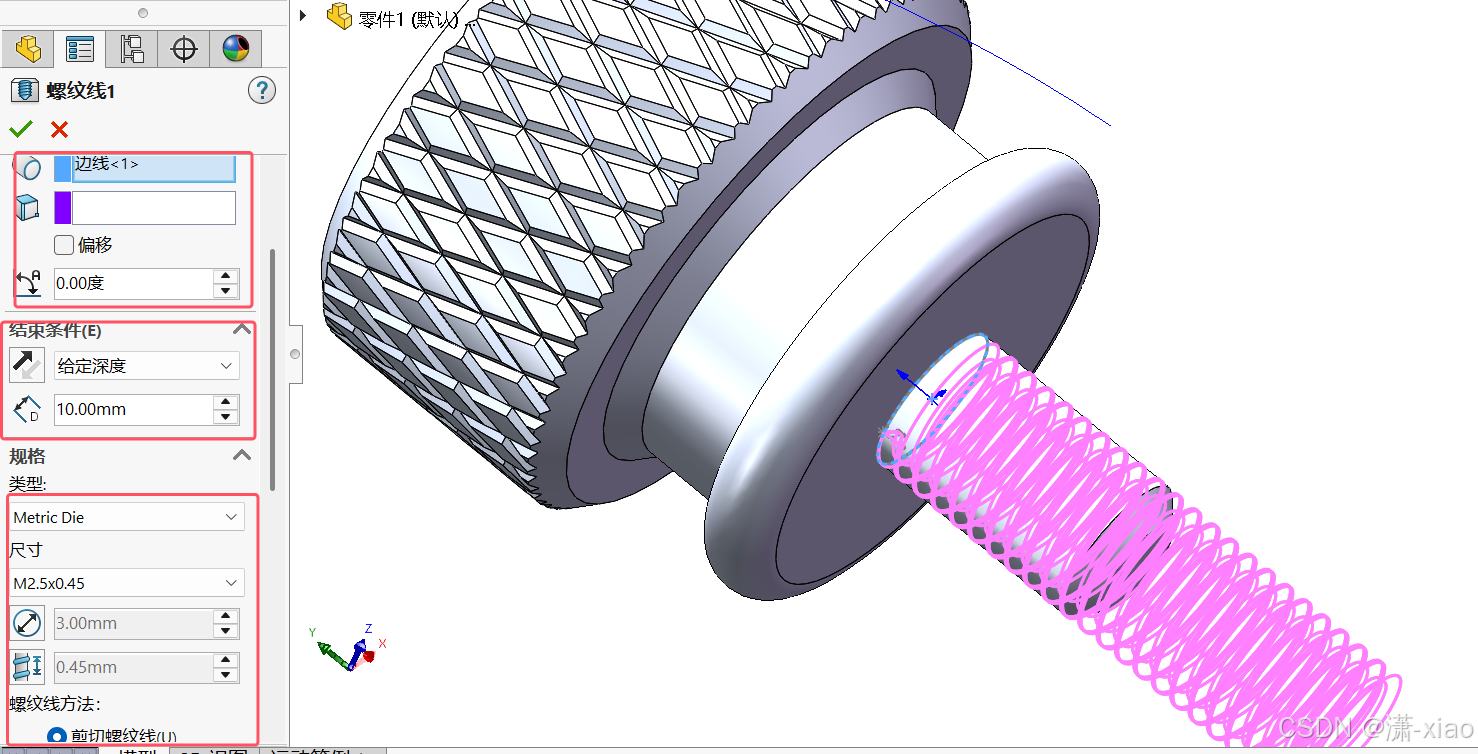

创建剪切螺纹线

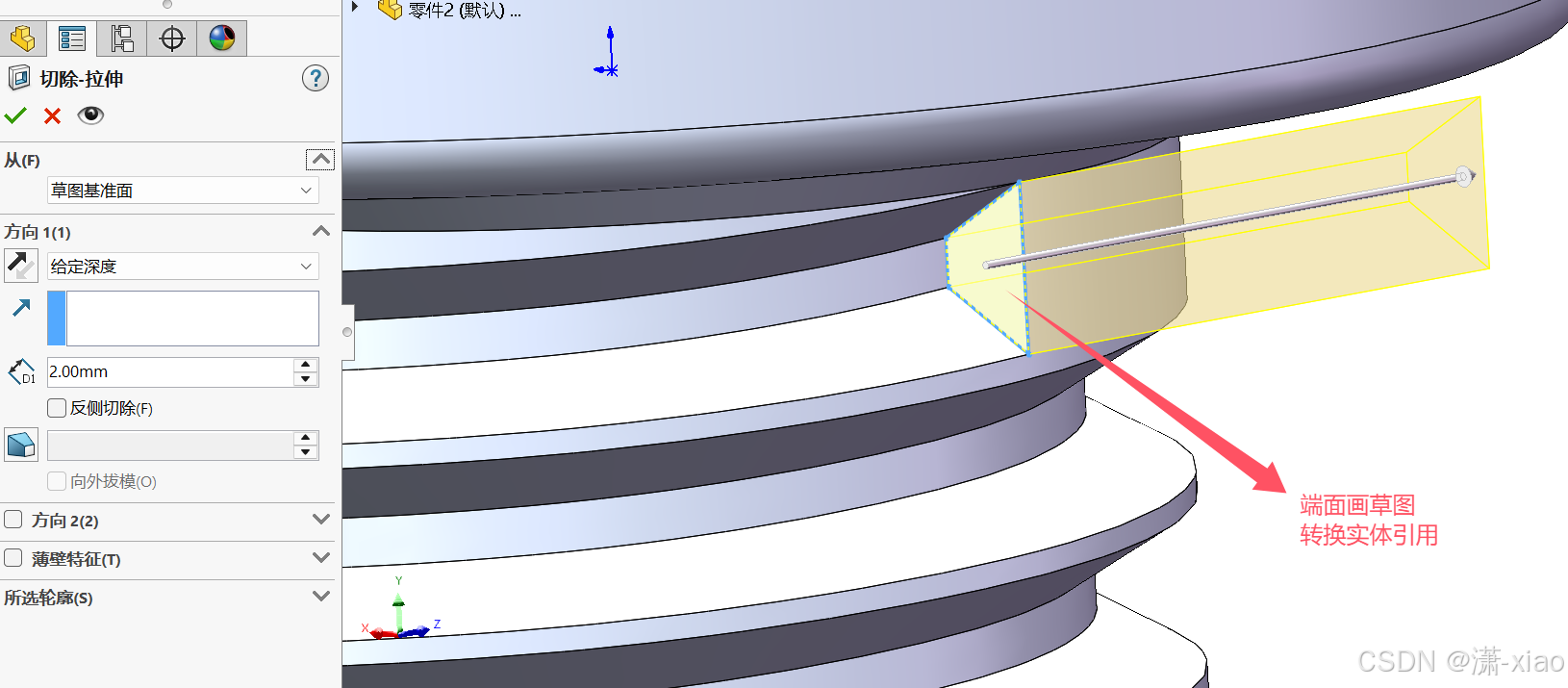

螺纹端面画草图,转换实体引用,拉伸切除收尾

最终模型

机箱封盖螺丝

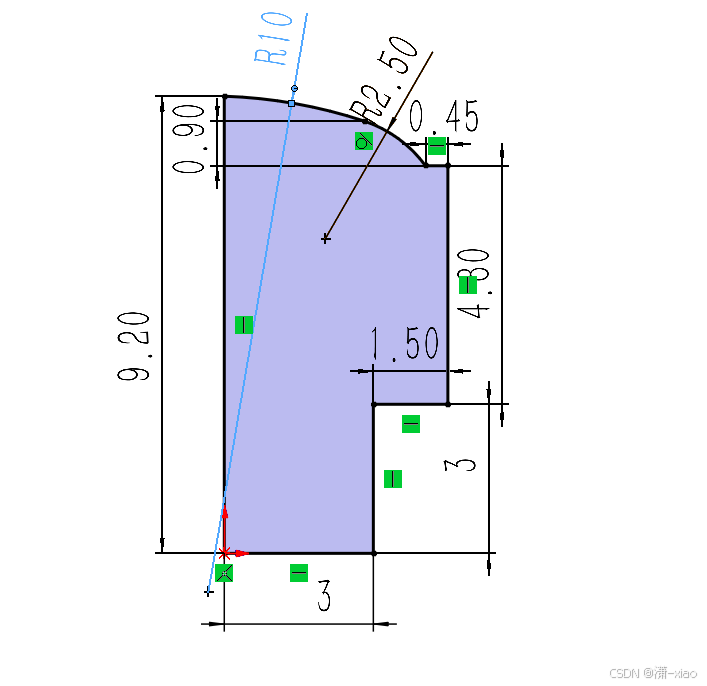

前视基准面画草图,旋转生成实体

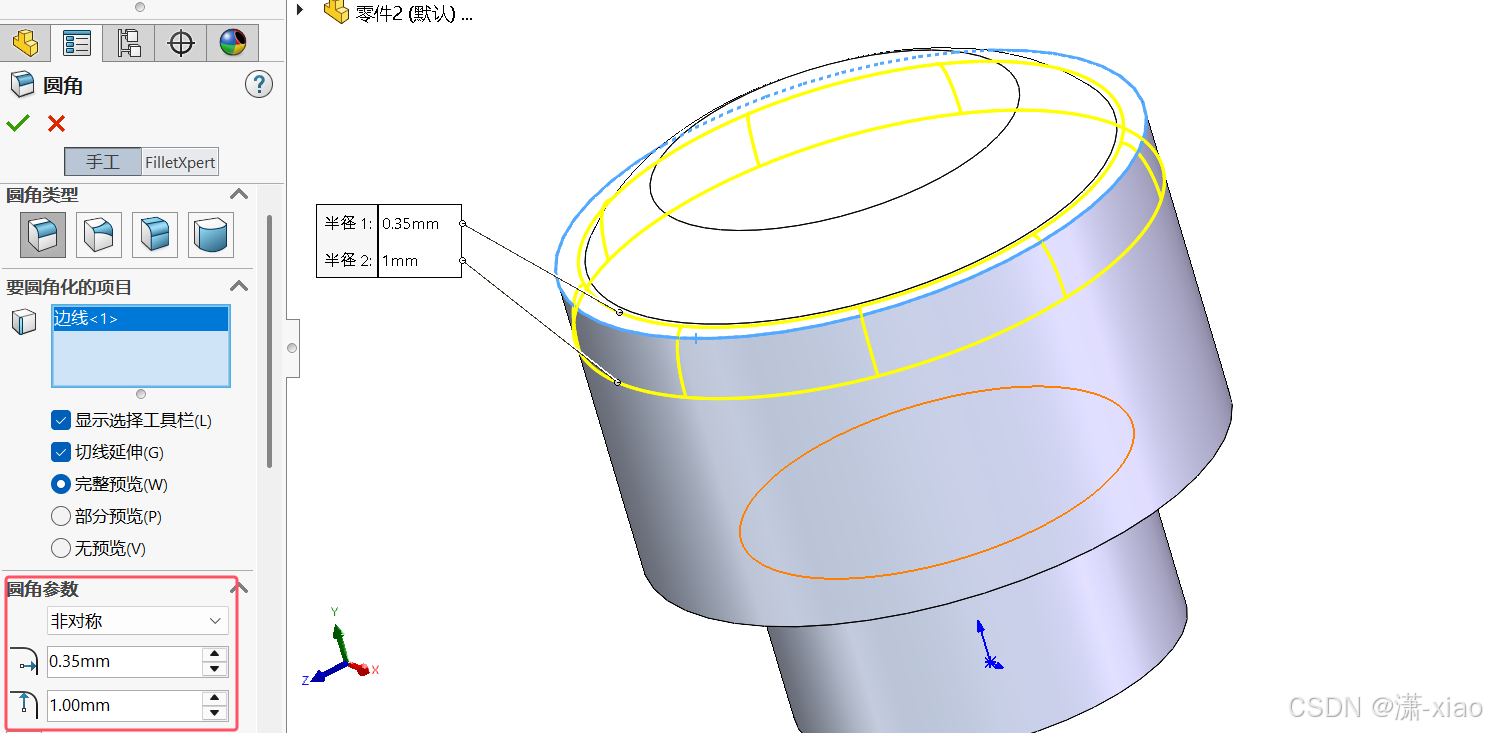

非对称圆角

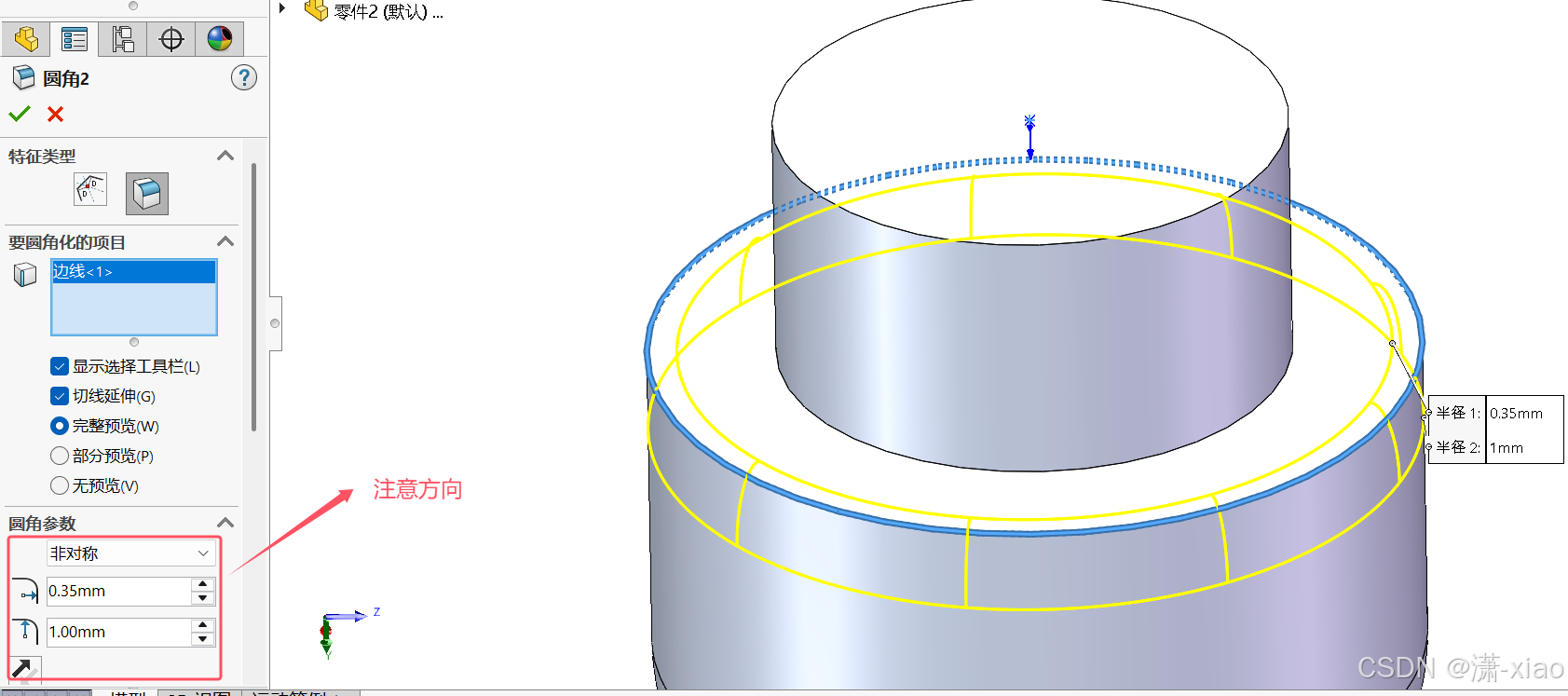

重复一次非对称圆角,这里要注意圆角上下方向

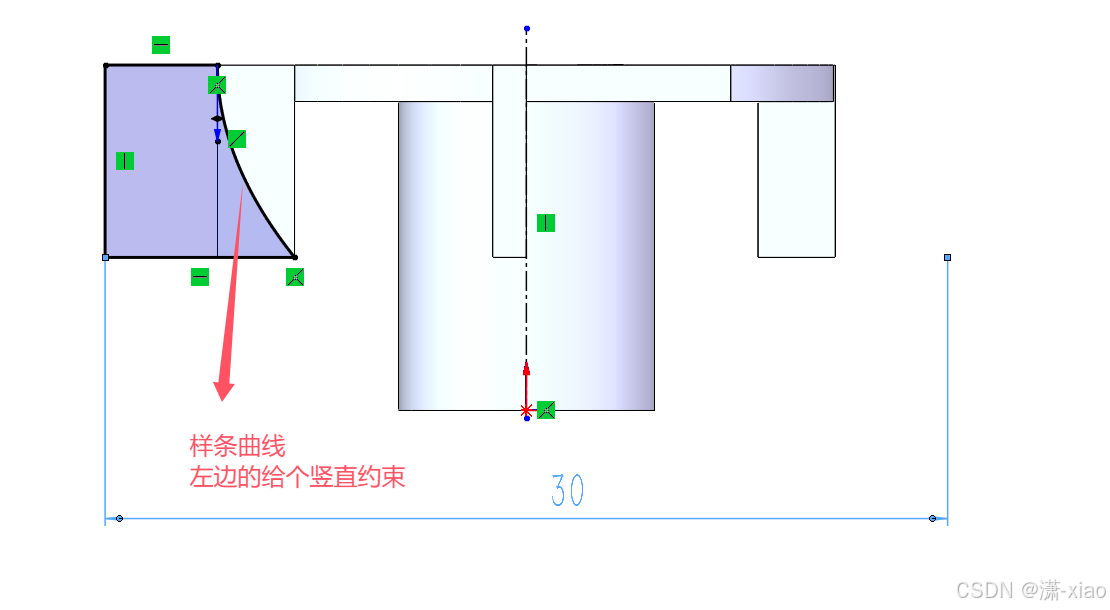

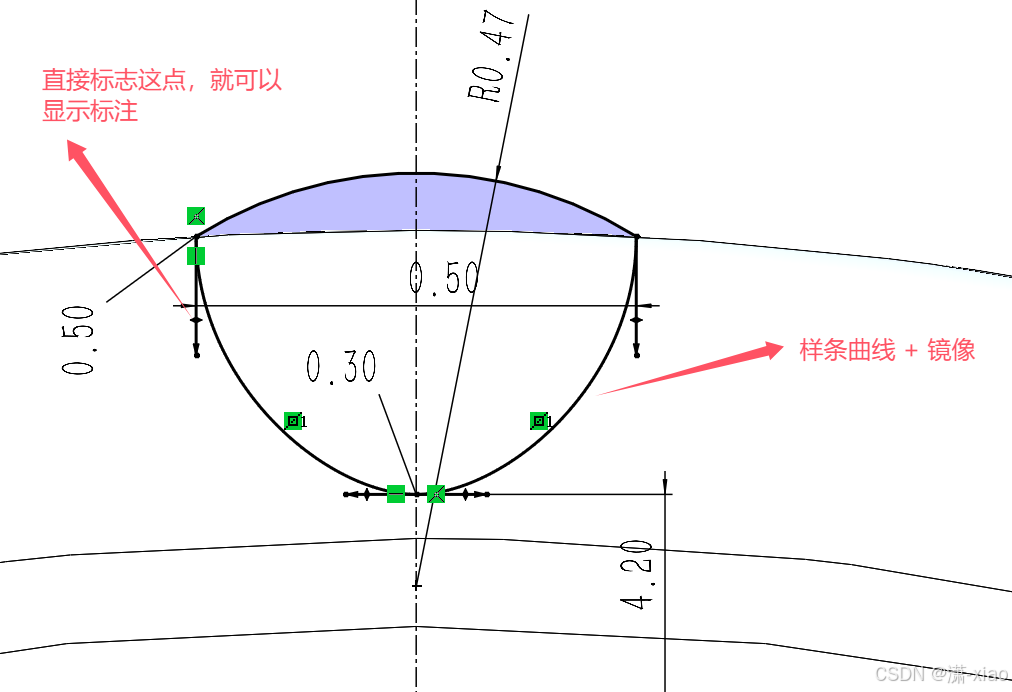

上视基准面画草图,样条曲线 + 镜像

拉伸切除槽

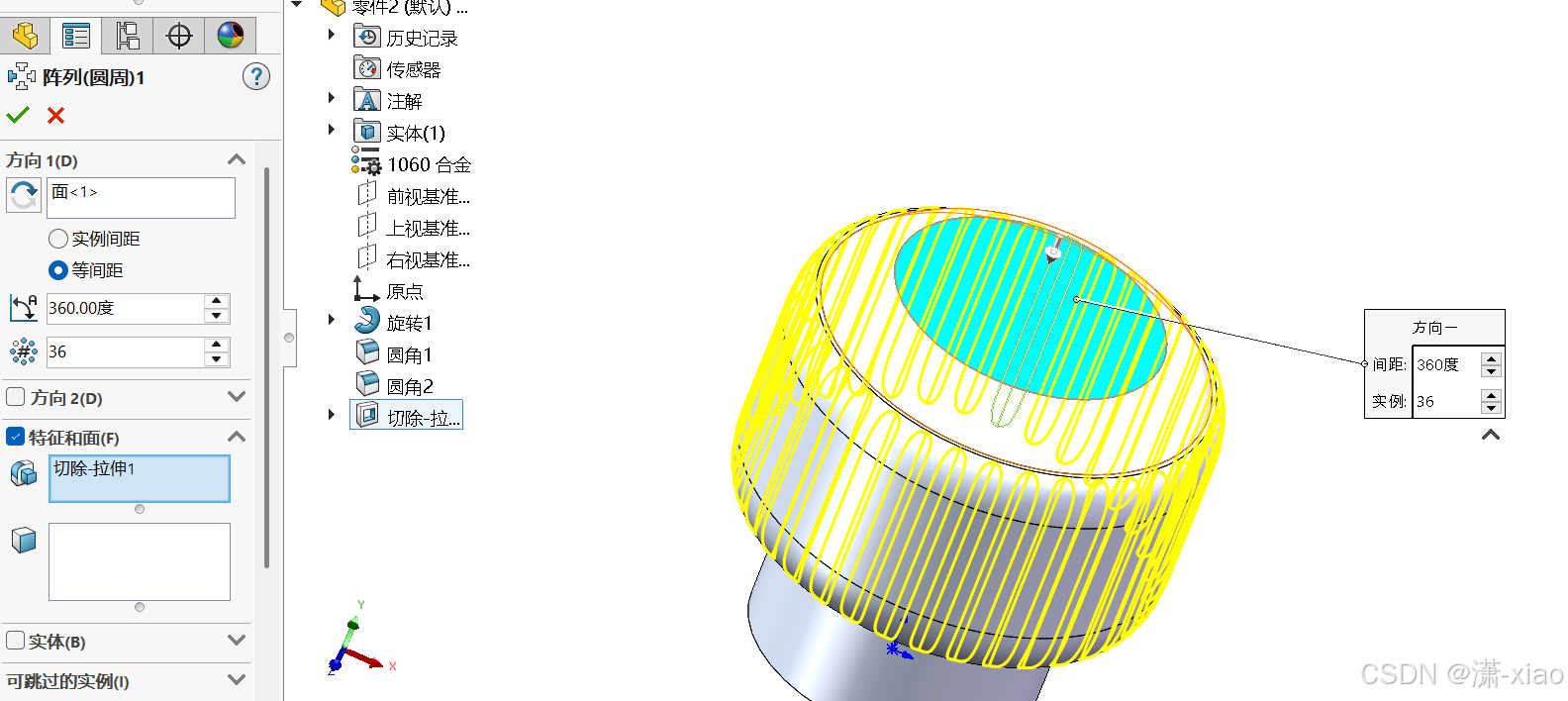

圆周阵列槽特征,36个,若阵列错误,将几何体阵列取消

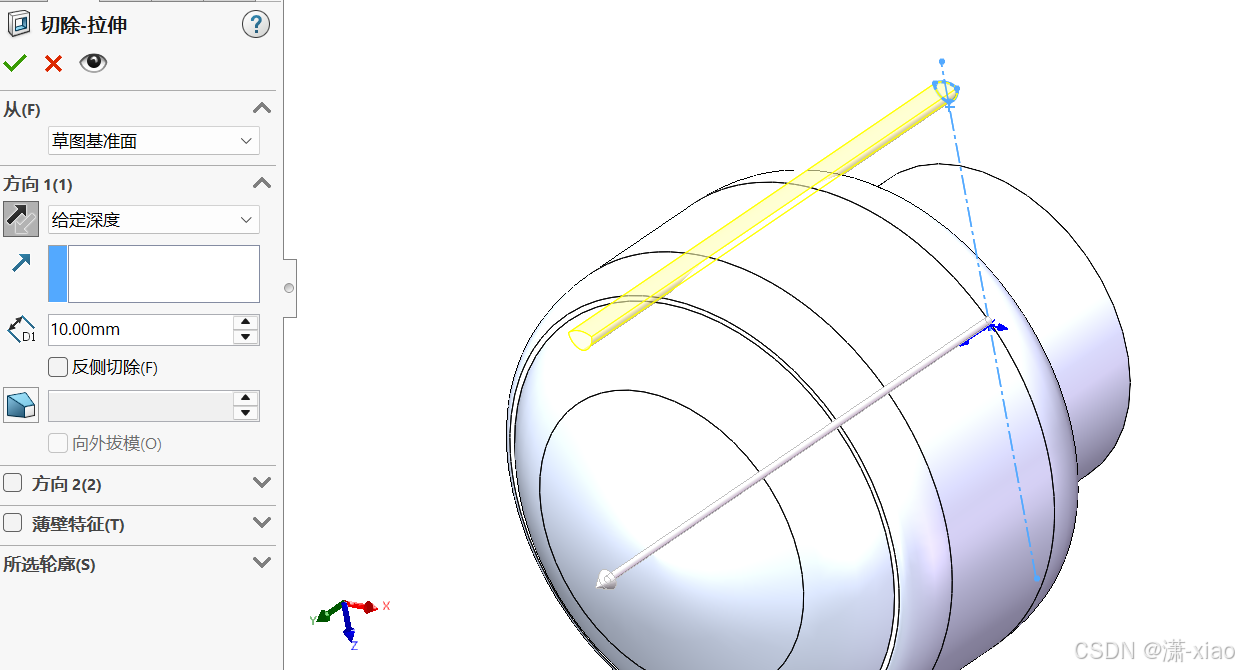

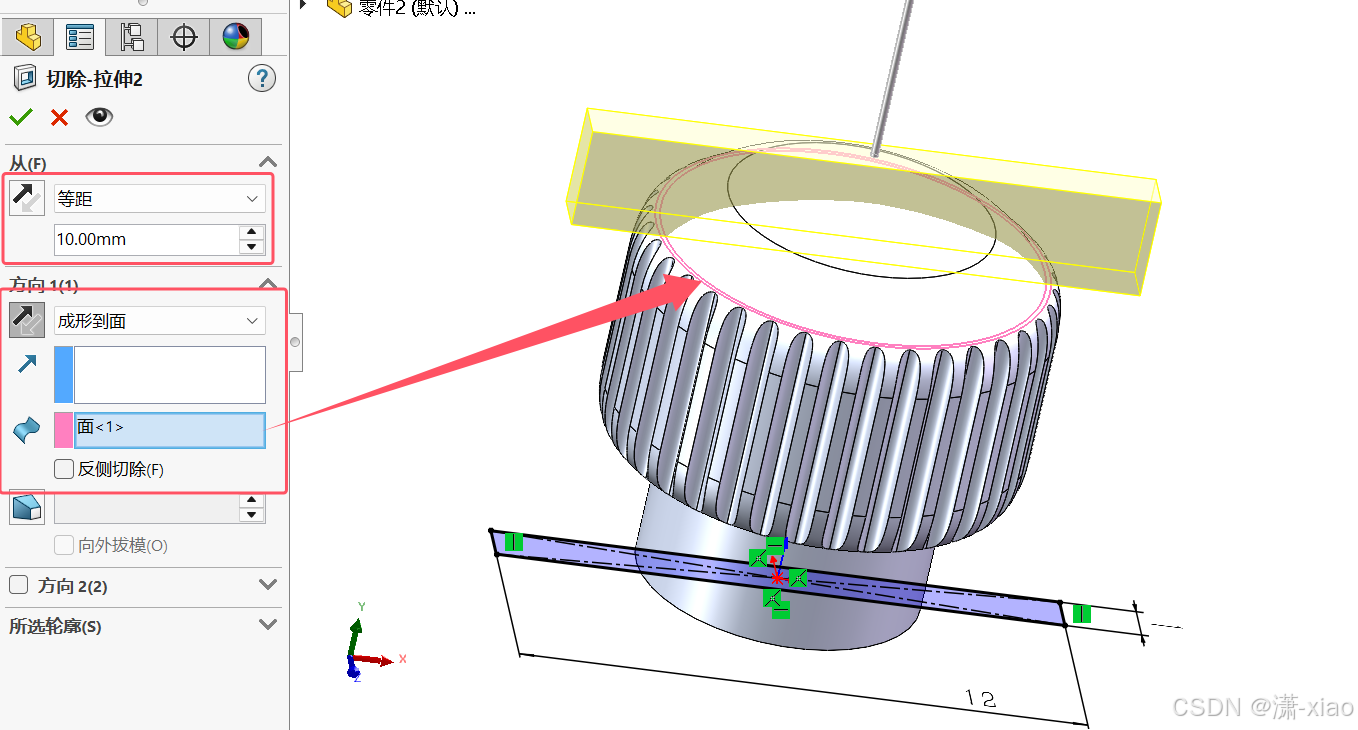

上视基准面画草图,等距10反向拉伸切除成型到面

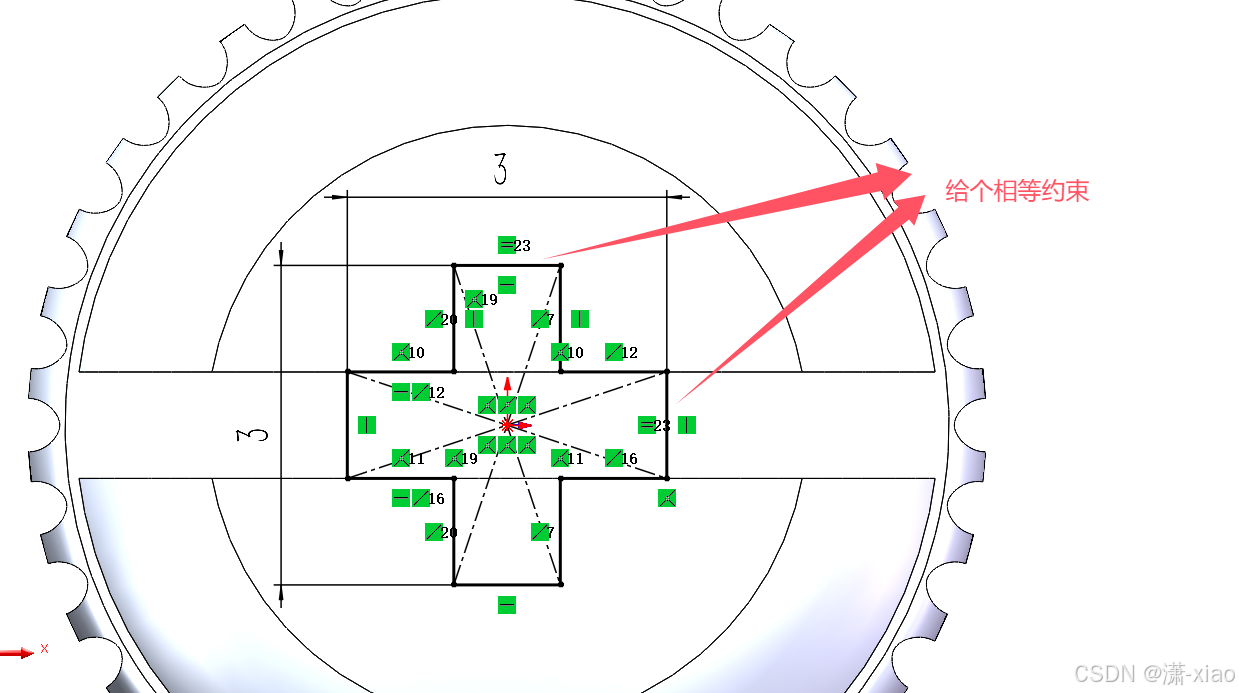

上视基准面画草图

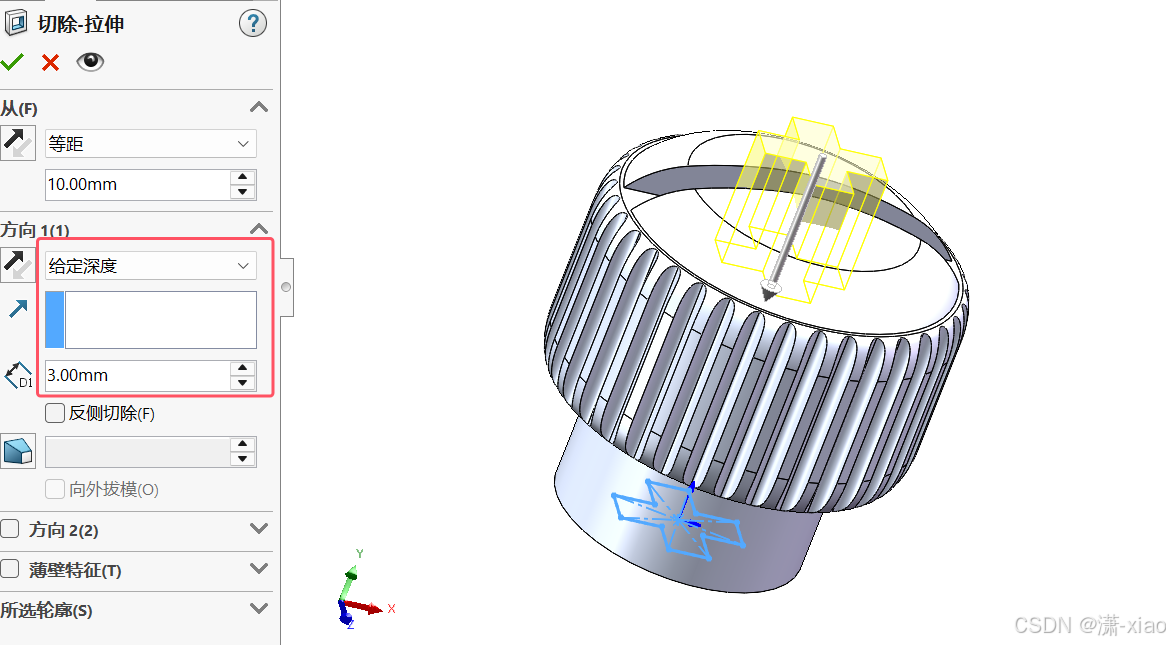

等距10向下拉伸切除3

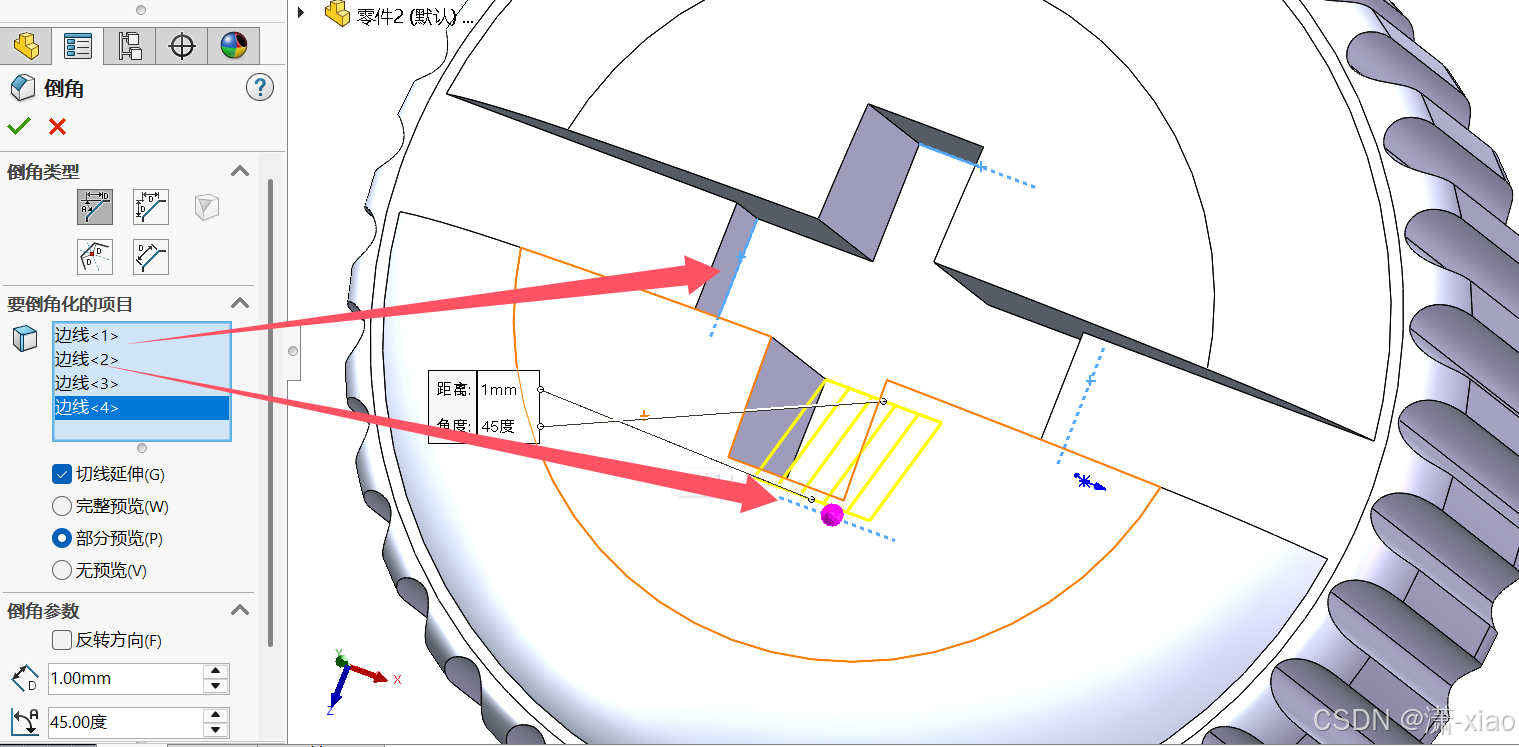

做四条线的倒角

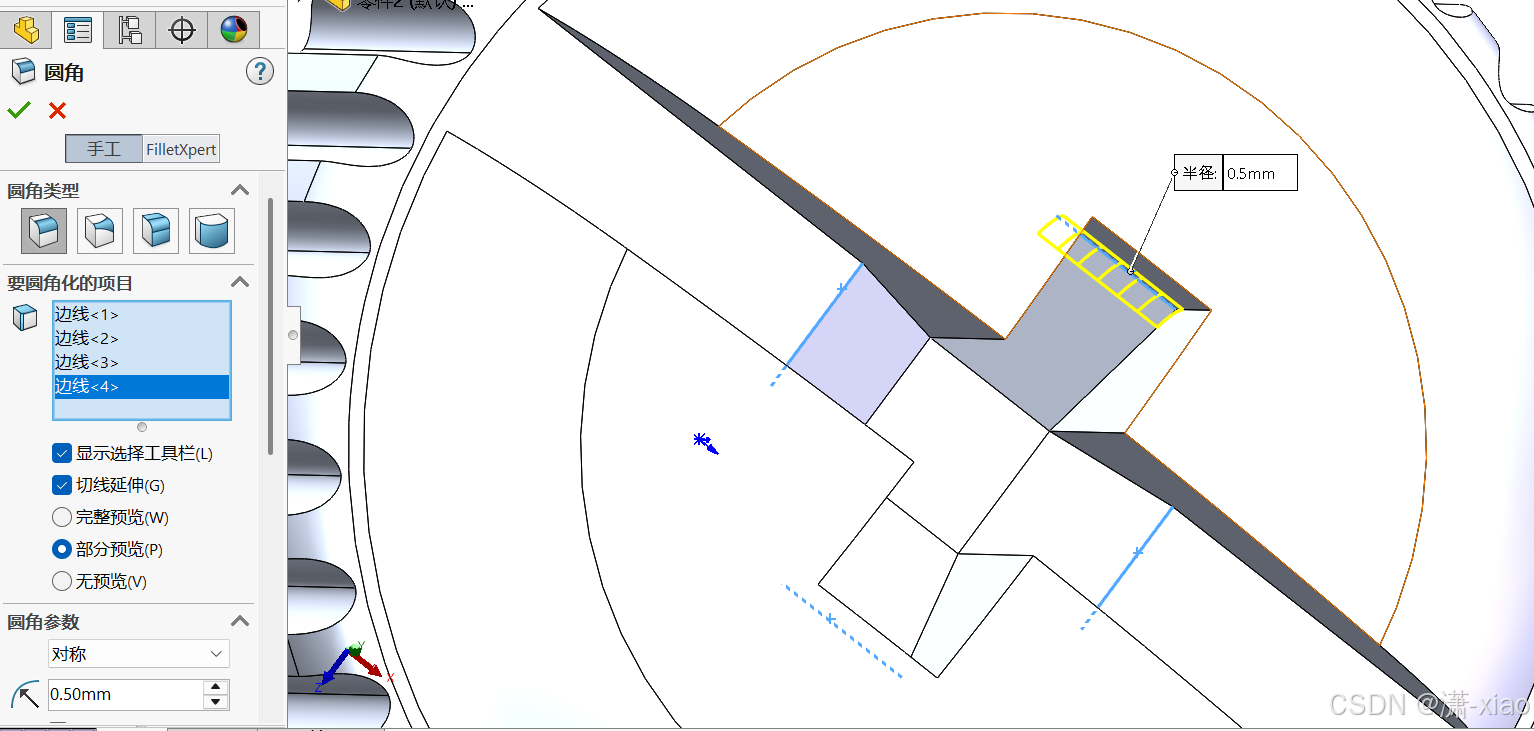

再将四条线做圆角

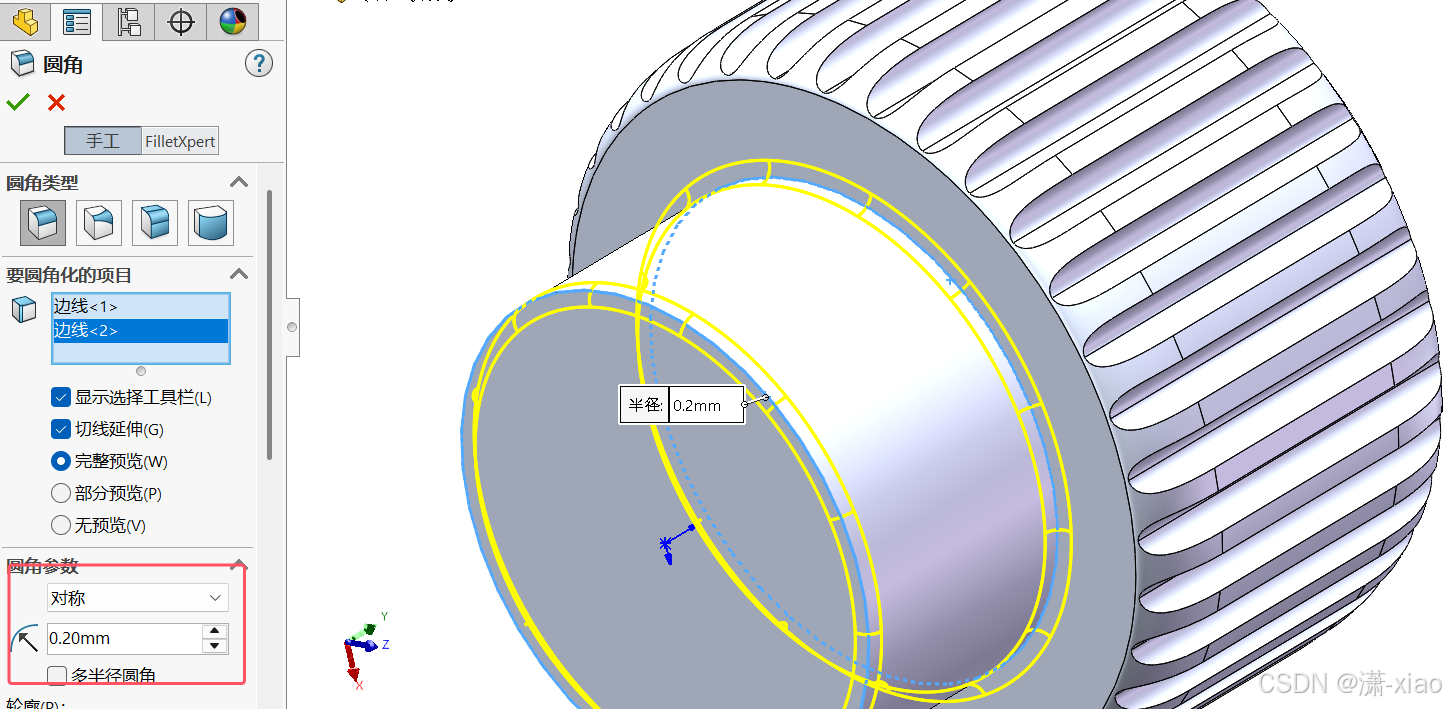

圆角0.2

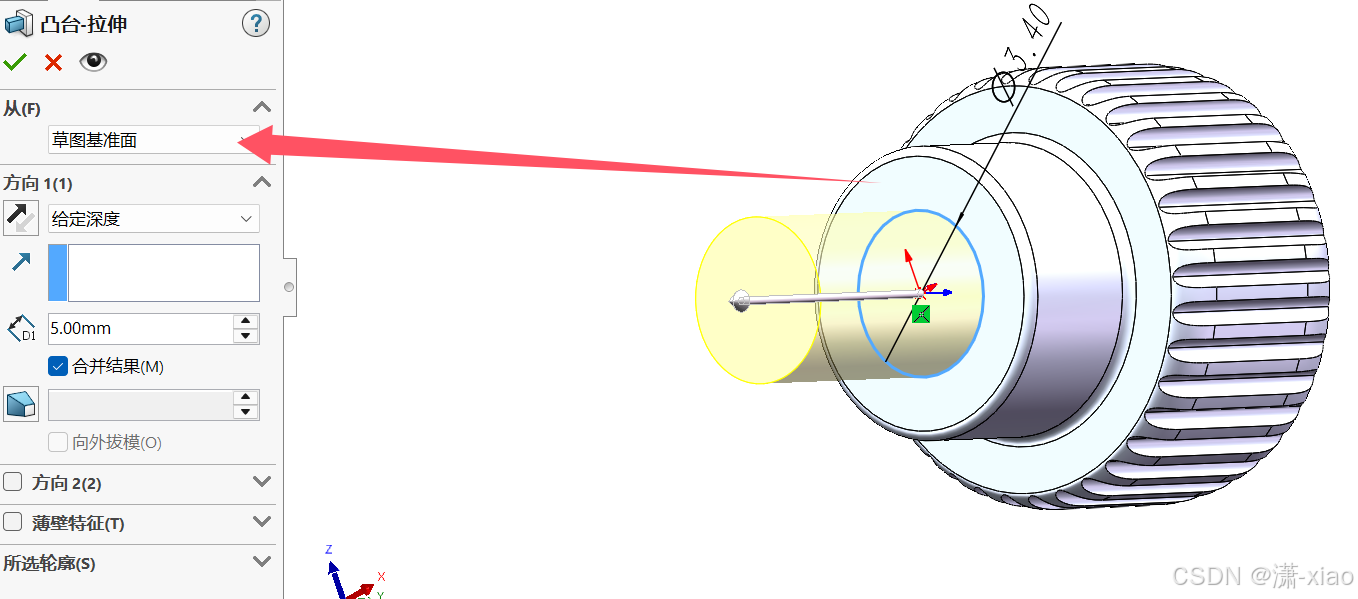

画图拉伸5

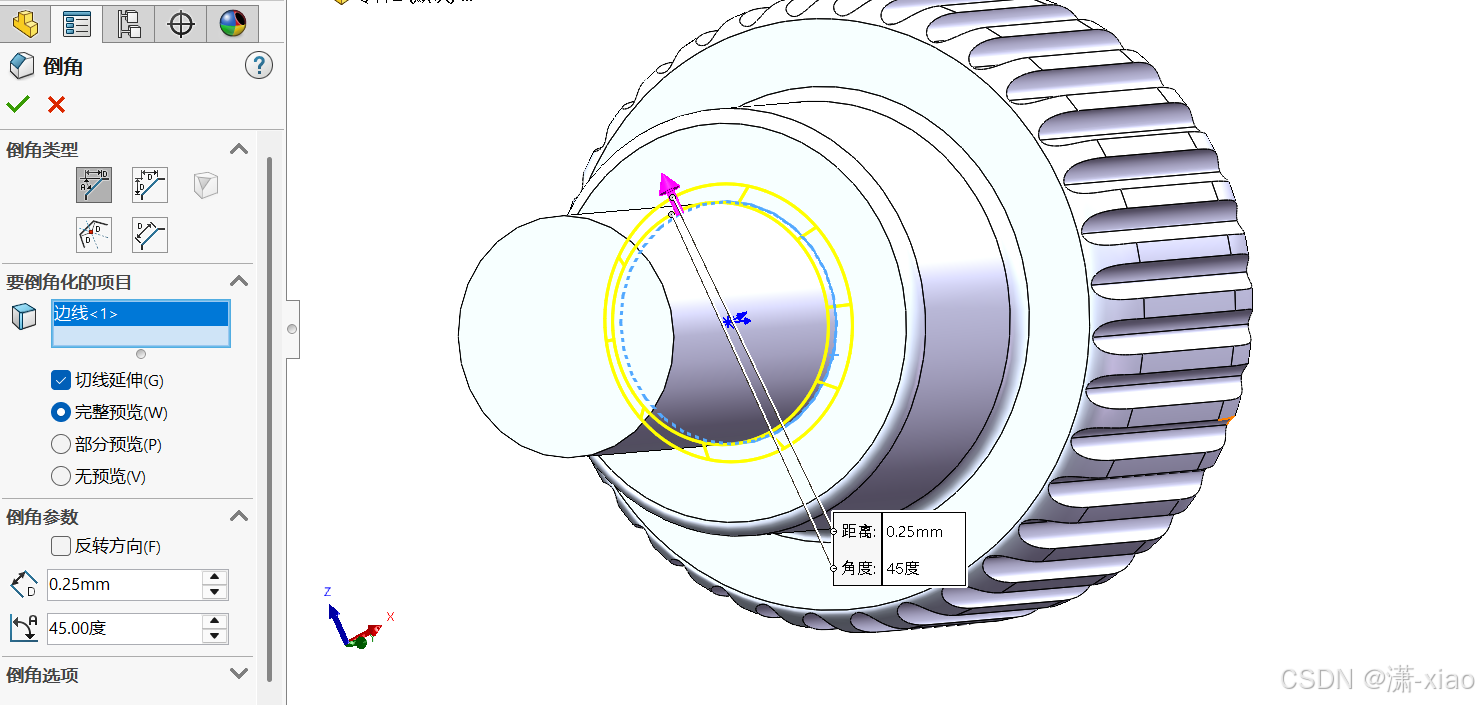

倒角0.25

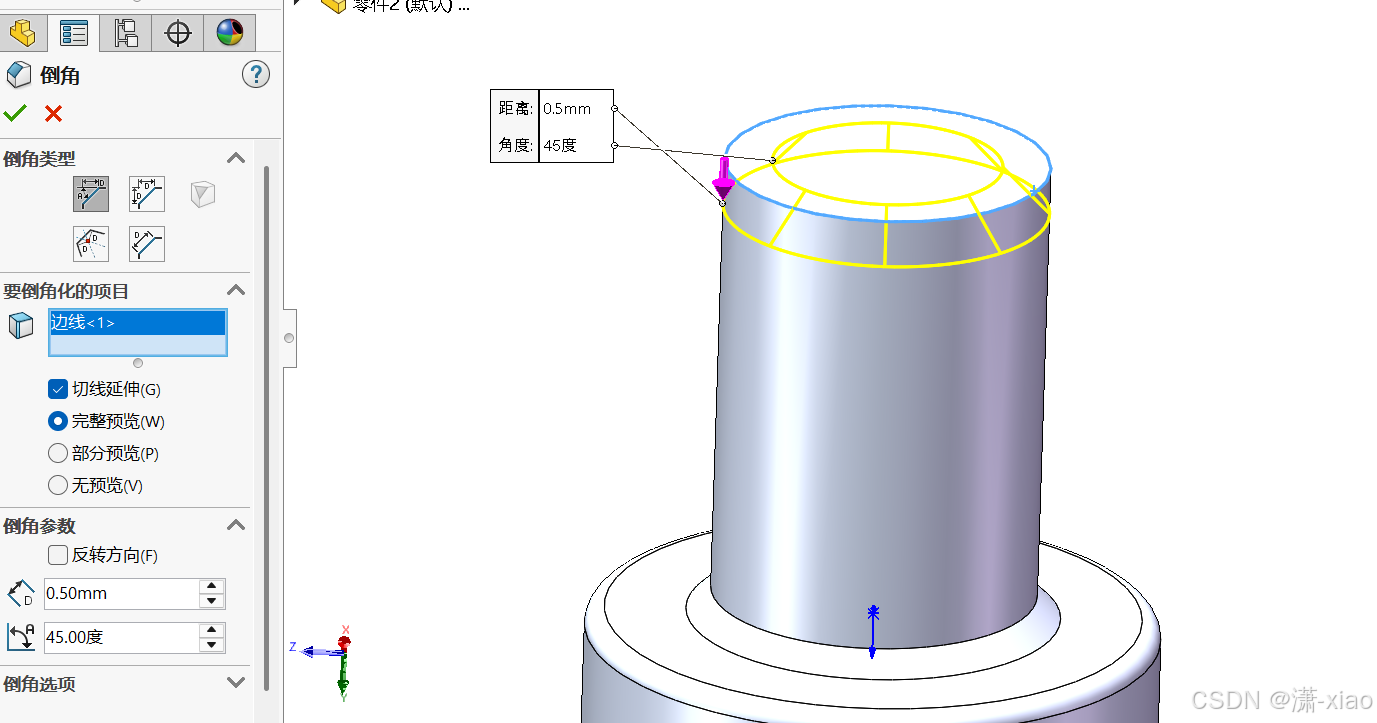

倒角0.5

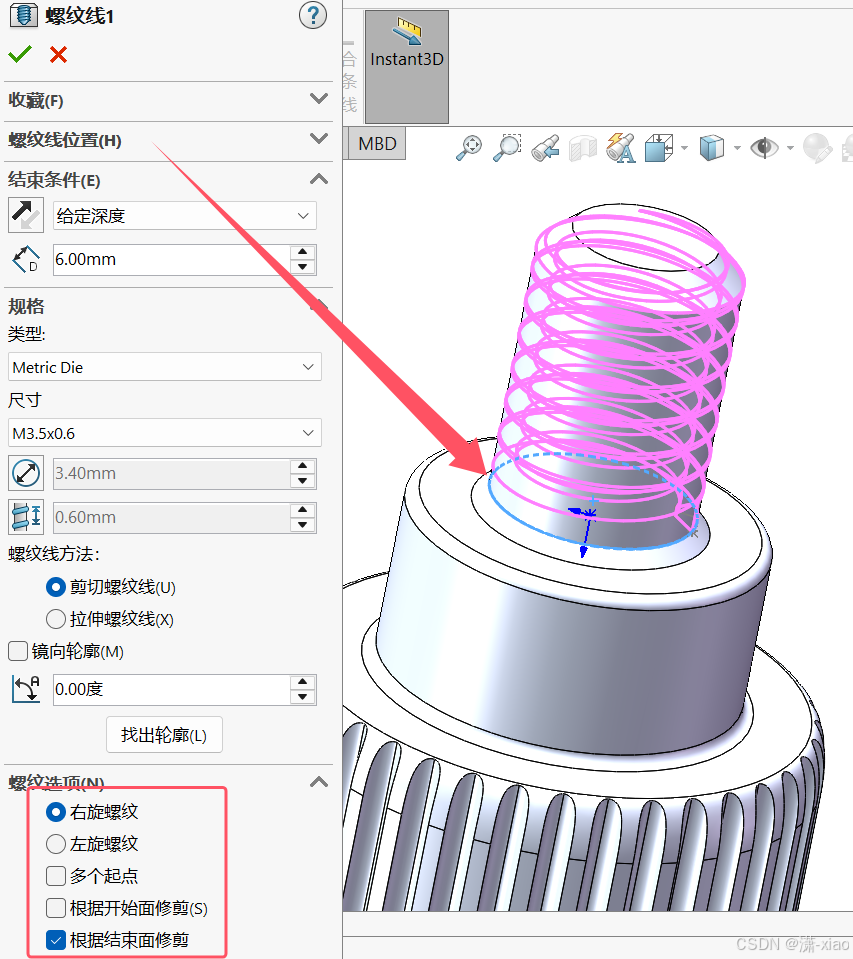

创建螺纹线,切除螺纹特征

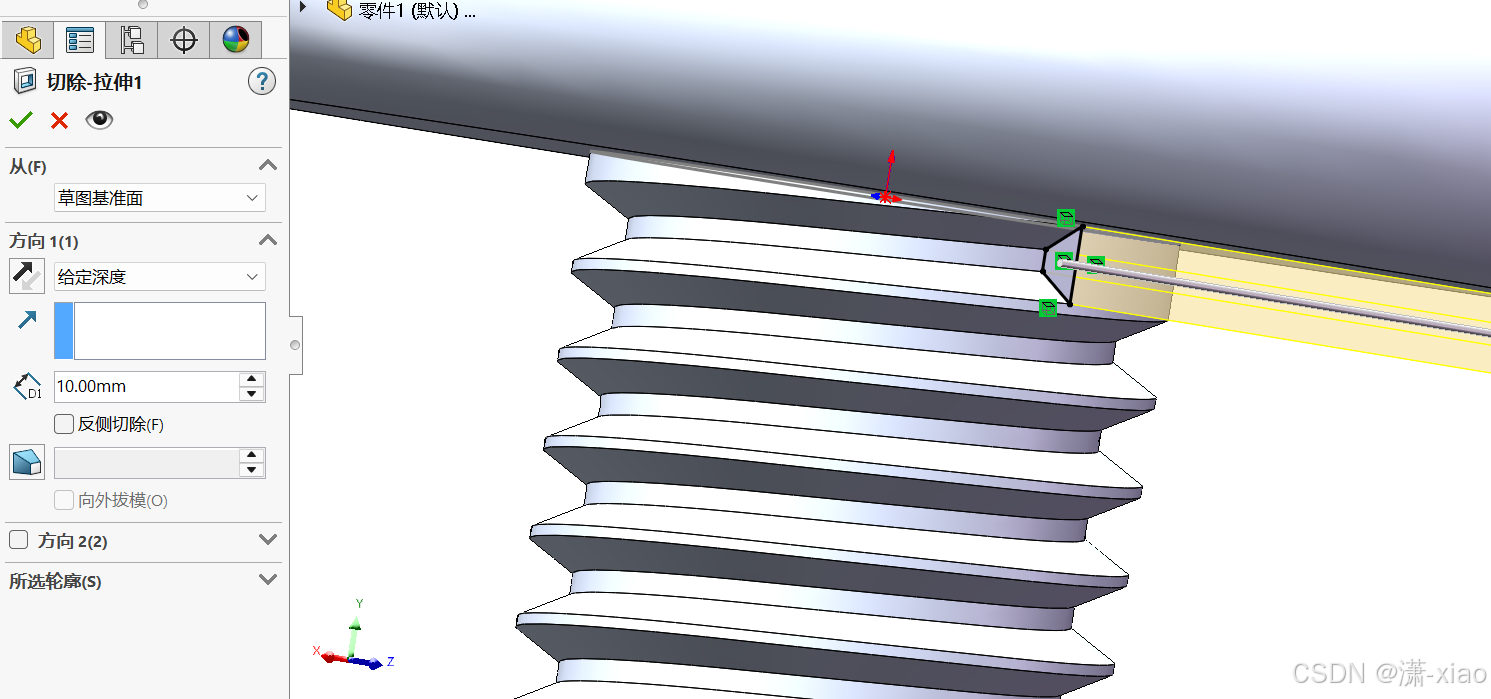

端面拉伸切除收尾

最终模型

螺丝孔锥形垫片

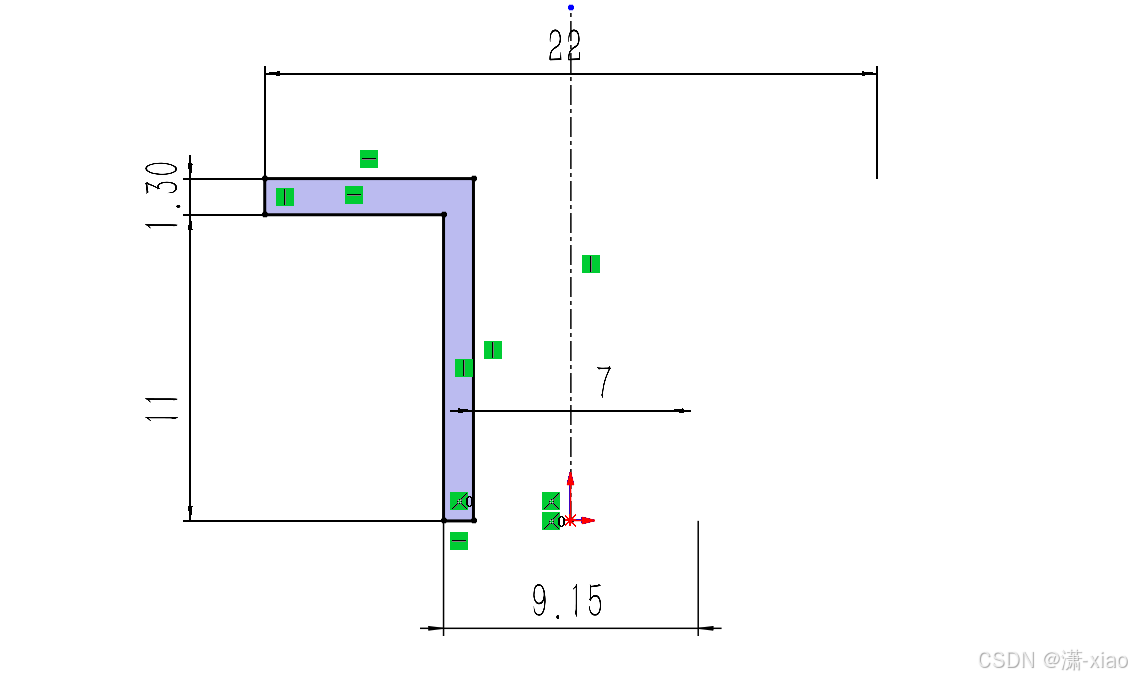

前视基准面画草图,旋转

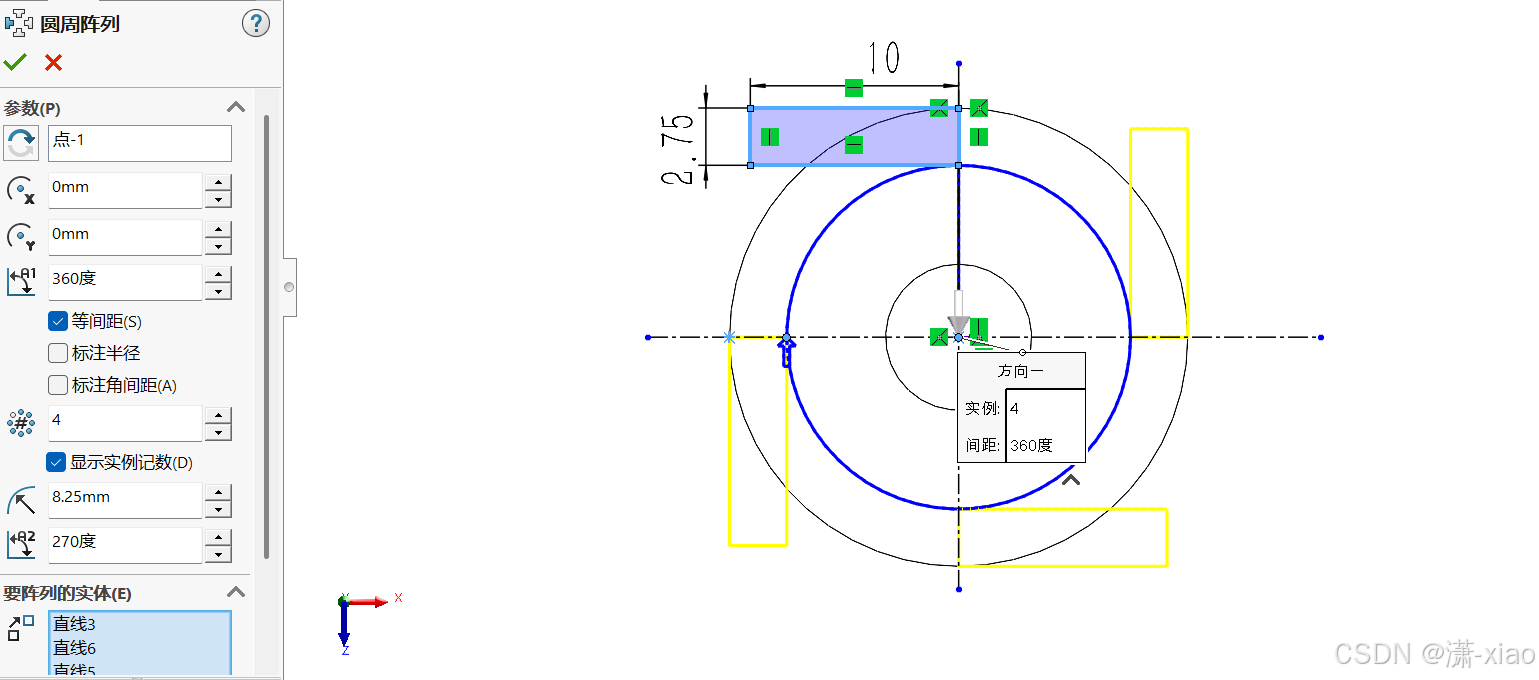

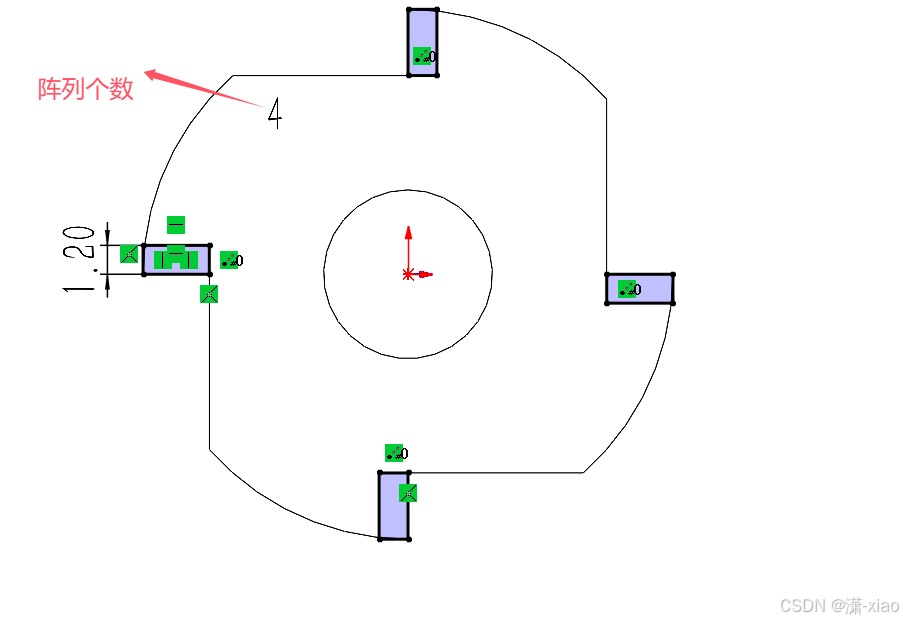

顶面画草图,圆周阵列

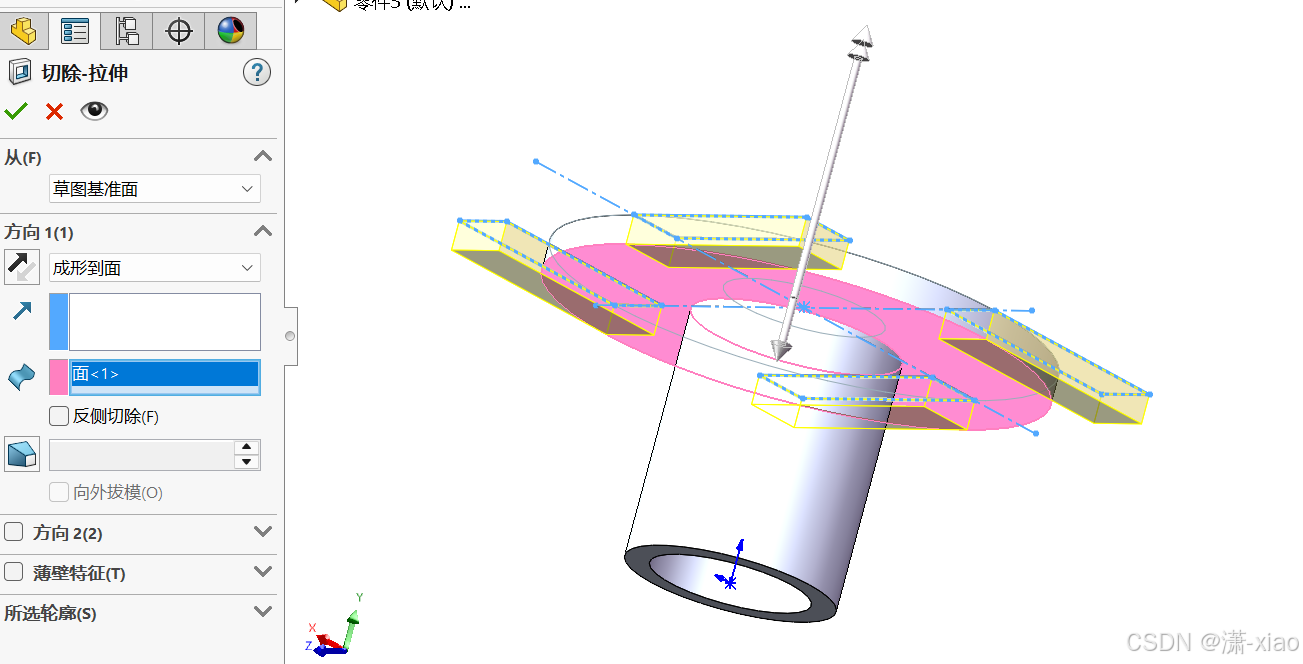

将上一步草图作拉伸切除,成形到面

顶面依葫芦画瓢再画草图

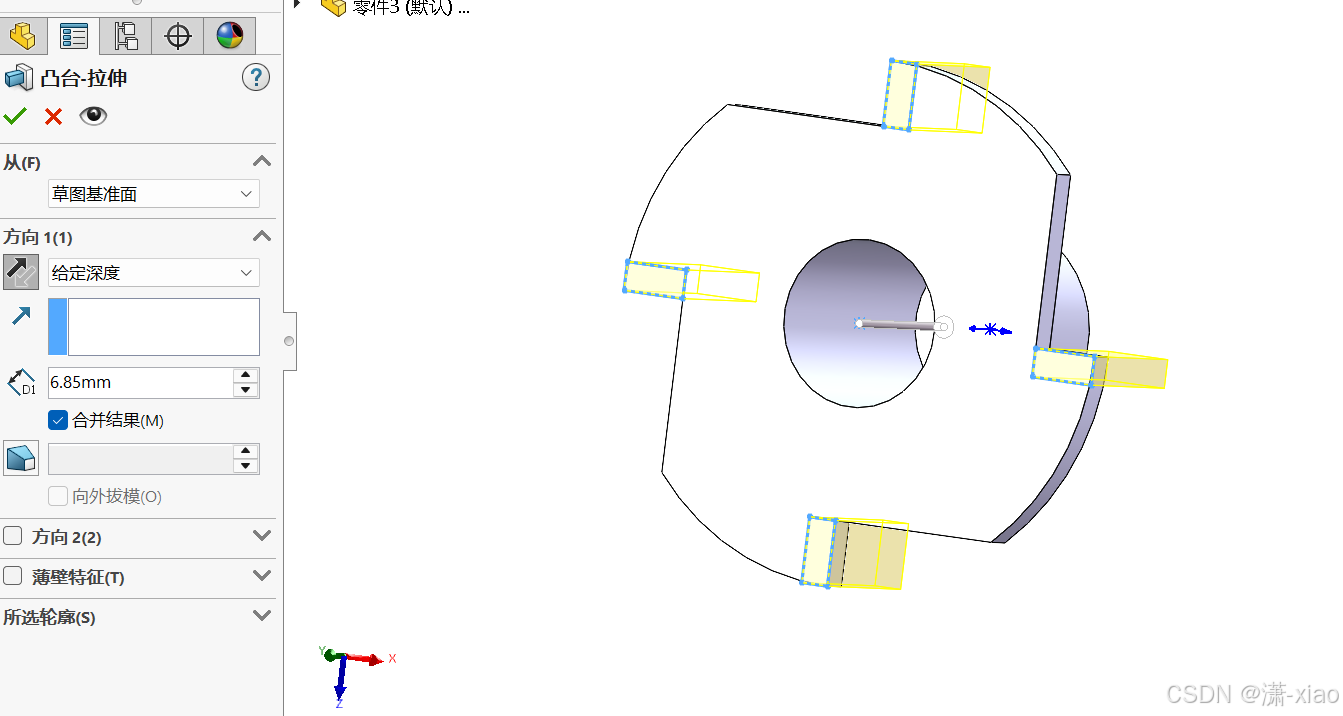

将上一步草图拉伸6.85

以前视基准面画草图

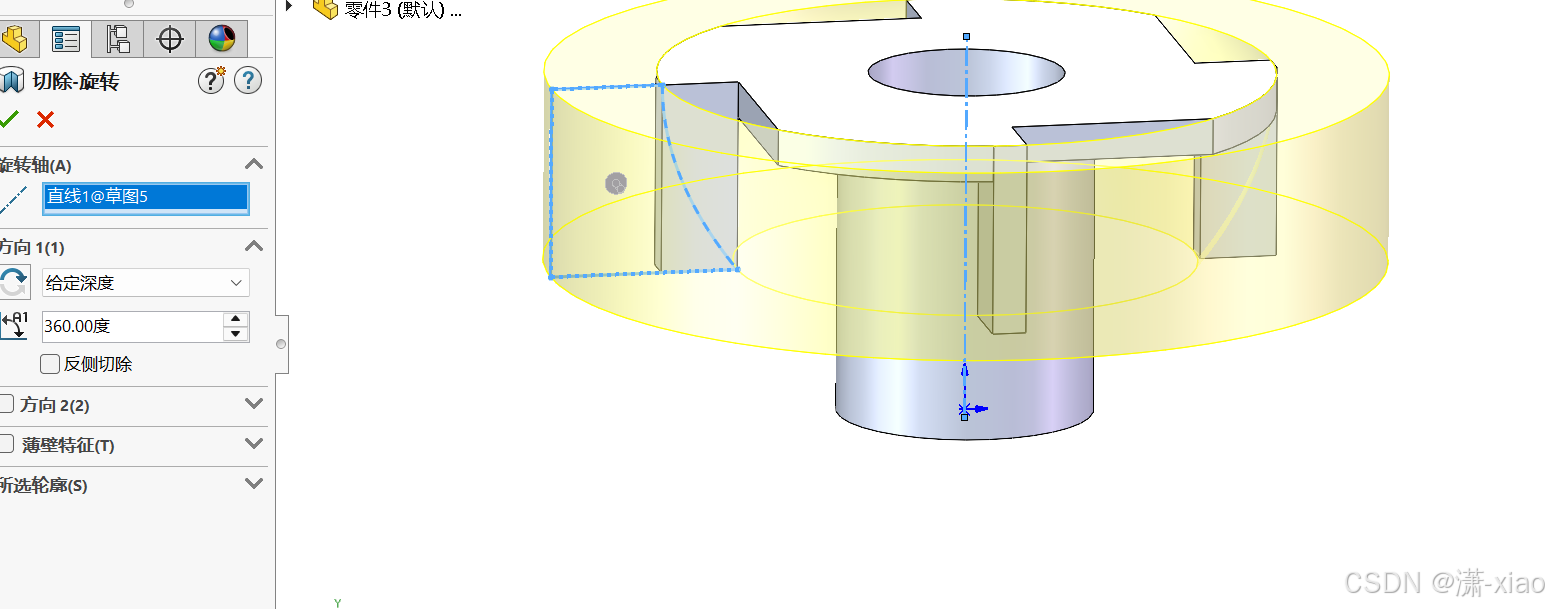

作旋转切除

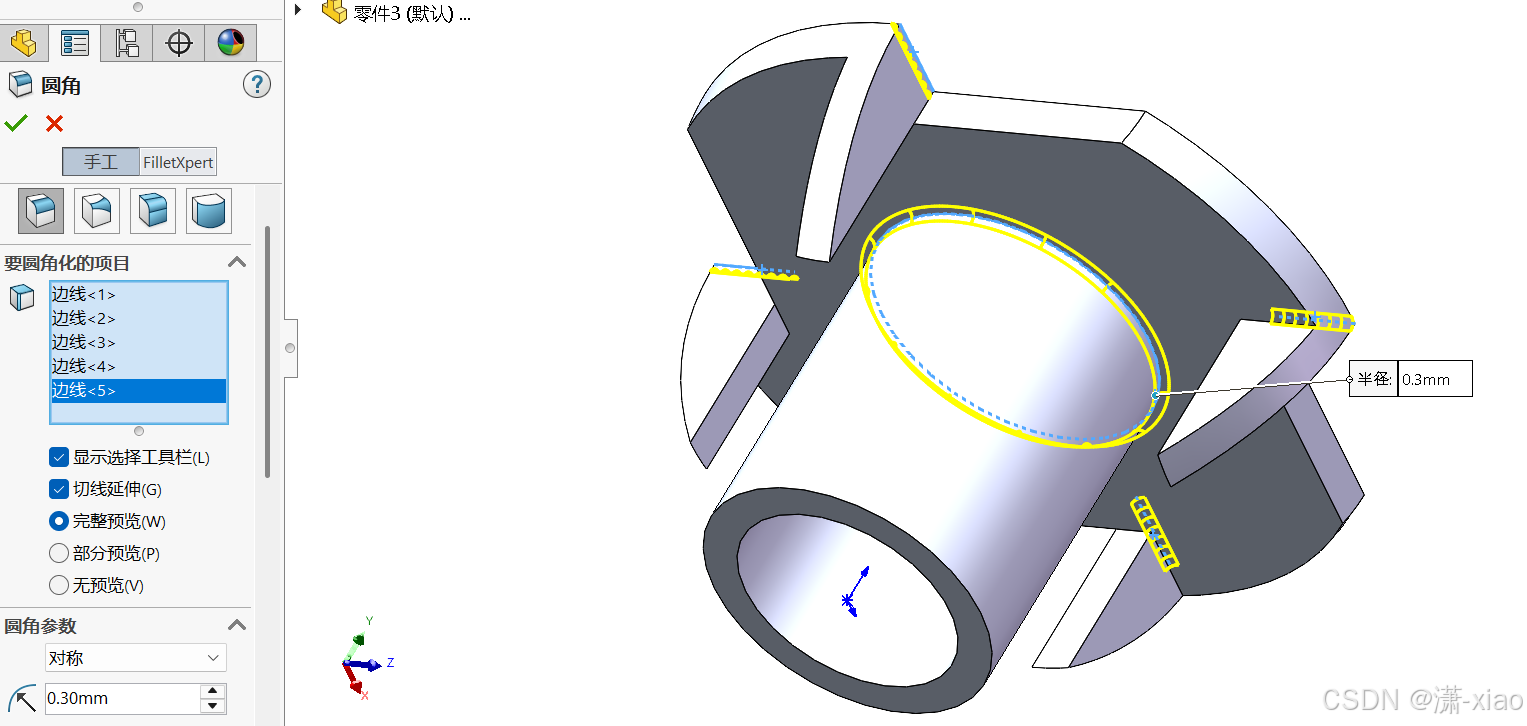

圆角0.3

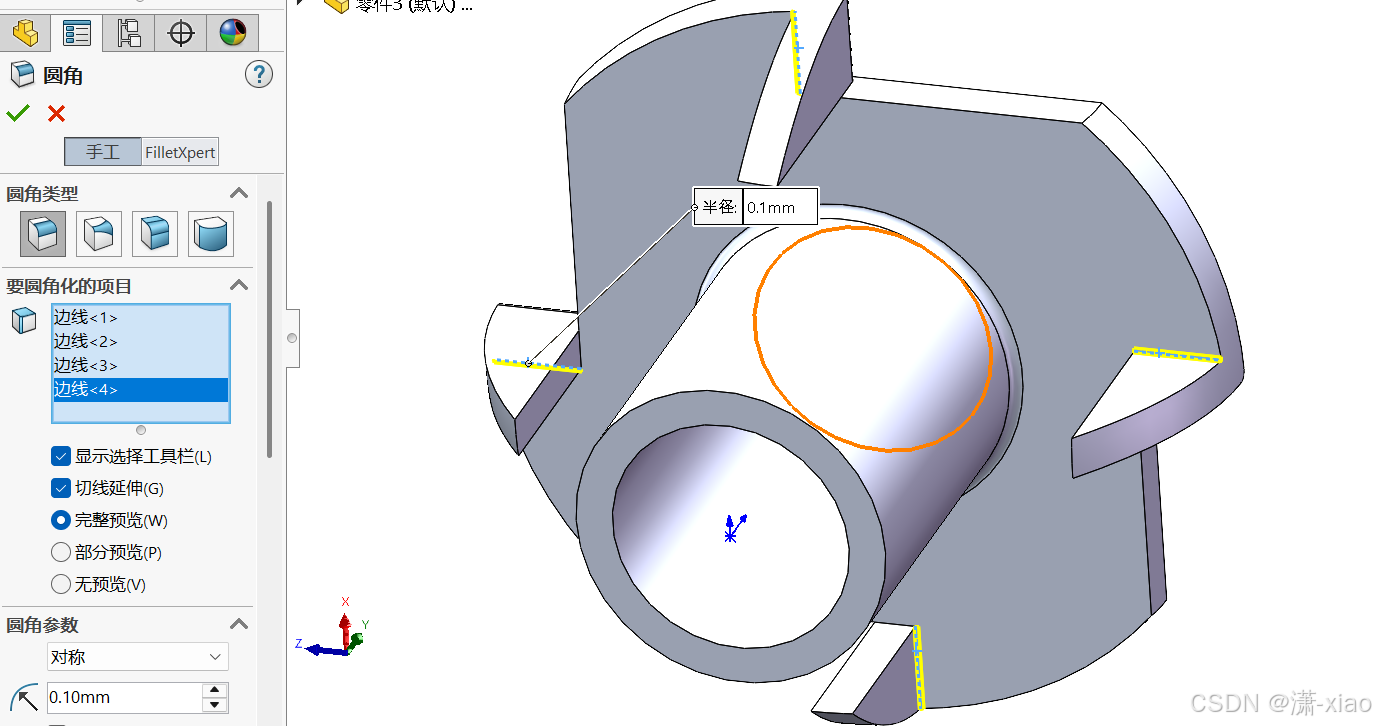

圆角0.1

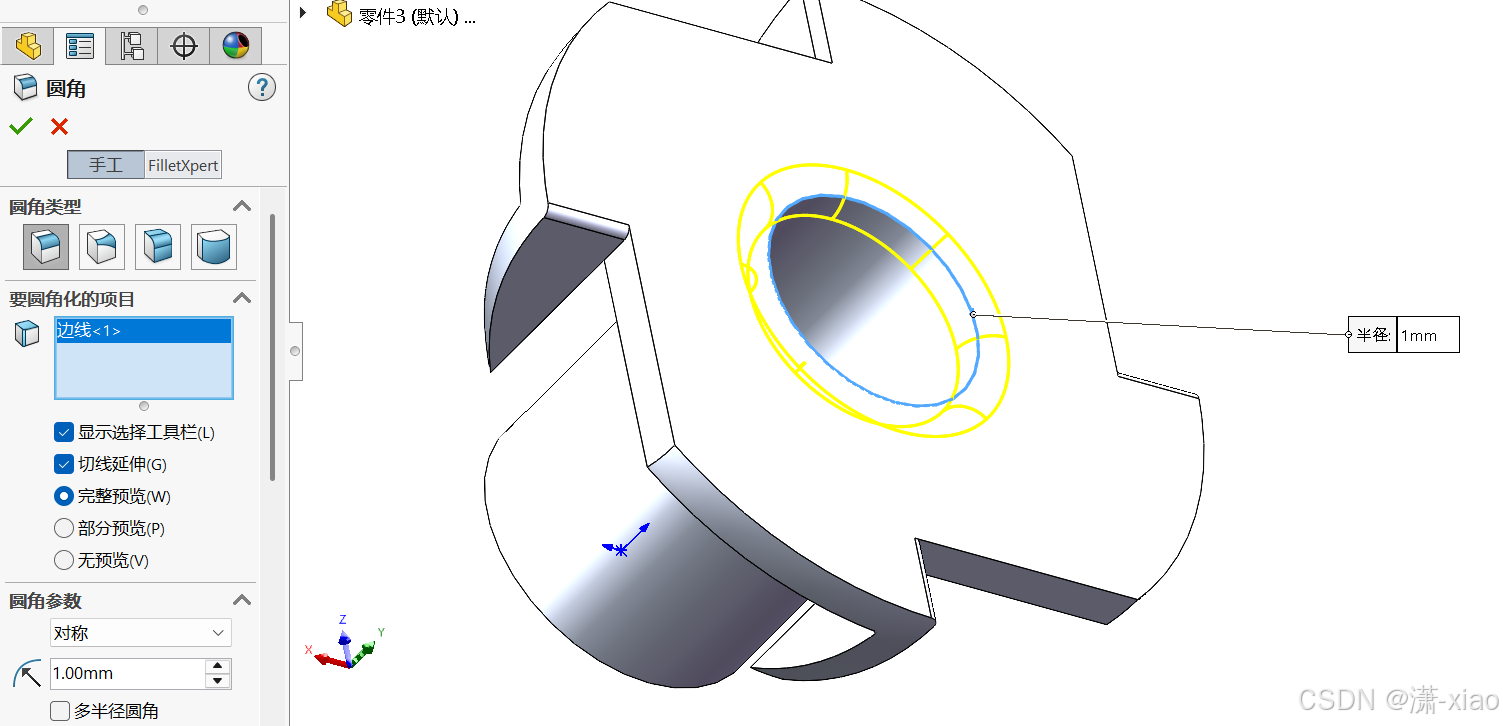

圆角1

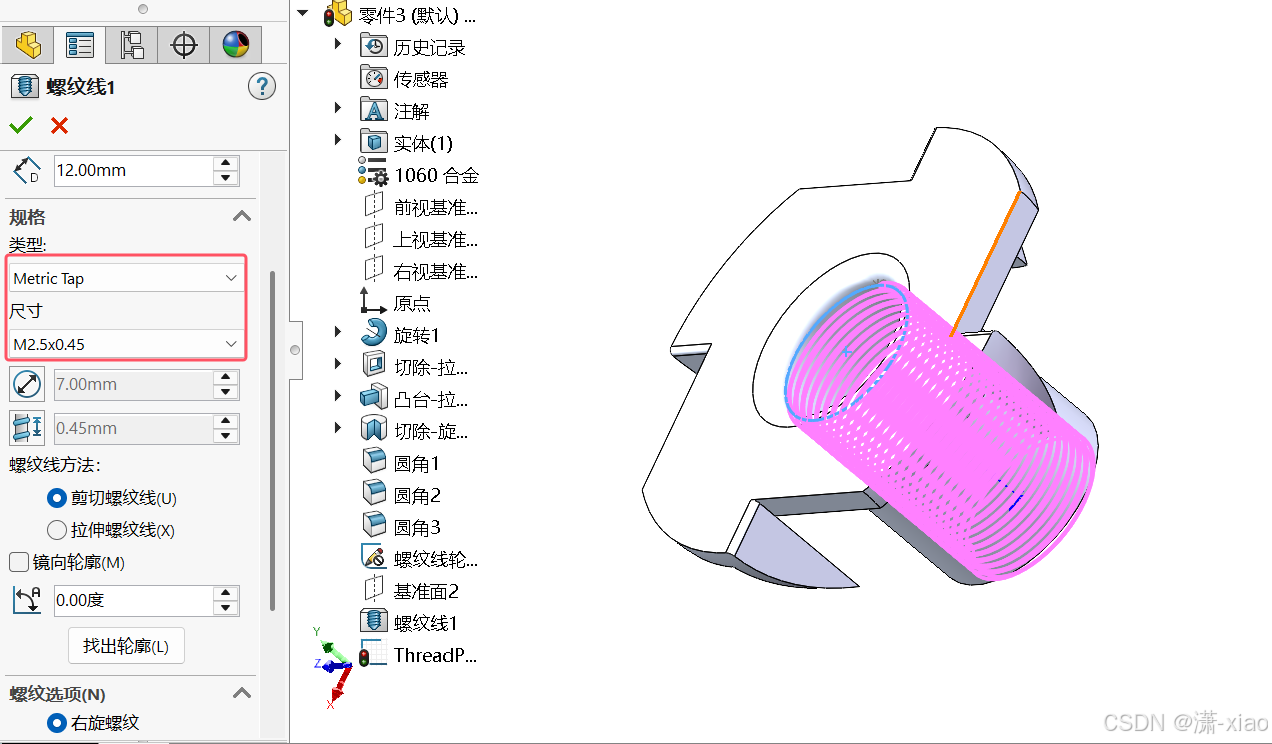

创建螺纹线,切出螺牙特征

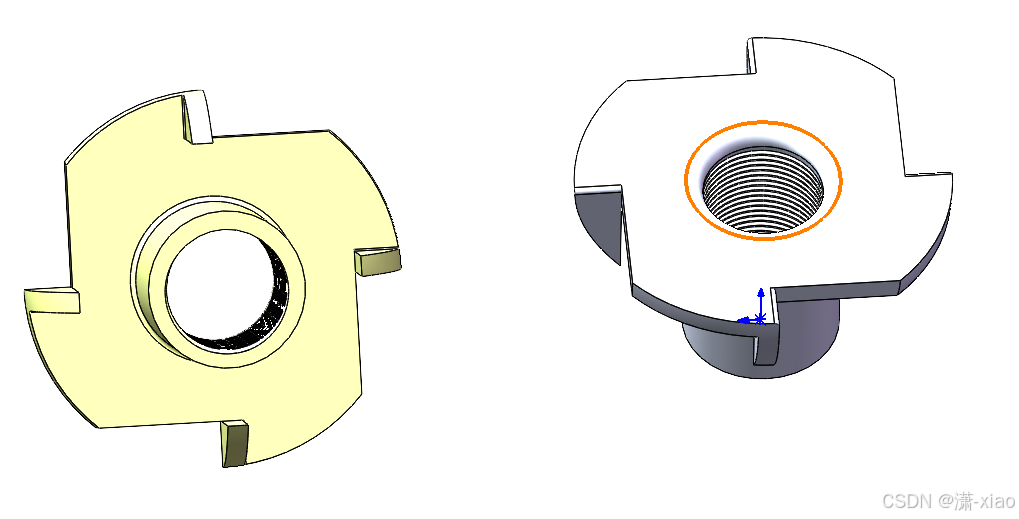

最终模型如下
