C#实现ModbusTCP从站（三）

前言

【作者】：编程笔记in
【原文】：mp.weixin.qq.com/s/EerOuTF2HK72ykNHJS1duQ
本文描述如何使用C#原生的Socket类实现ModbusTCP从站功能。
ModbusTCP从站是作为响应设备（服务器端）被动接收并处理主站（客户端）的请求，通过使用Socket创建从站服务，用于侦听主站（客户端）连接，获取请求及数据响应。

项目介绍

项目实现了线圈（Coils）和保持寄存器（Holding Registers）的数据临时缓存功能，其中线圈是2进制数据，寄存器是16位整形数据。所以可以创建bool数组（boo[]）和ushort数组（ushort[]）存储数据。
使用Socket接收发送，在接收数据后，按照Modbus的协议格式转换数据，再将转换后的数据发送回去，达到通讯效果。
下面是实现的数据处理功能。

1、处理客户端功能码：

① 处理线圈读取（功能码0x01）。
② 处理保持寄存器读取（功能码0x03）。
③ 处理线圈写入（功能码0x05）。
④ 处理寄存器写入（功能码0x06）。
⑤ 处理多线圈写入（功能码0x0F）。
⑥ 处理多寄存器写入（功能码0x10）。

2、实现功能：

创建设置和获取线圈和寄存器数据的方法，基本功能如(①②③④)，方法是直接设置或获取数组的值，没有使用Modbus协议。属于测试功能，仅限测试时使用（正常情况不建议直接修改值）。
① 获取单个或多个线圈的值。
② 获取单个或多个寄存器的值。
③ 设置单个或多个线圈。
④ 设置单个或多个寄存器。
⑤ 支持多客户端连接。
⑥ 显示或隐藏请求报文。
⑦ 显示或隐藏相应报文。
⑧ 定时读取功能。

运行环境

操作系统：Windows11
编程软件：Visual Studio 2022
Net版本：.Net Framework 4.8.0

预览

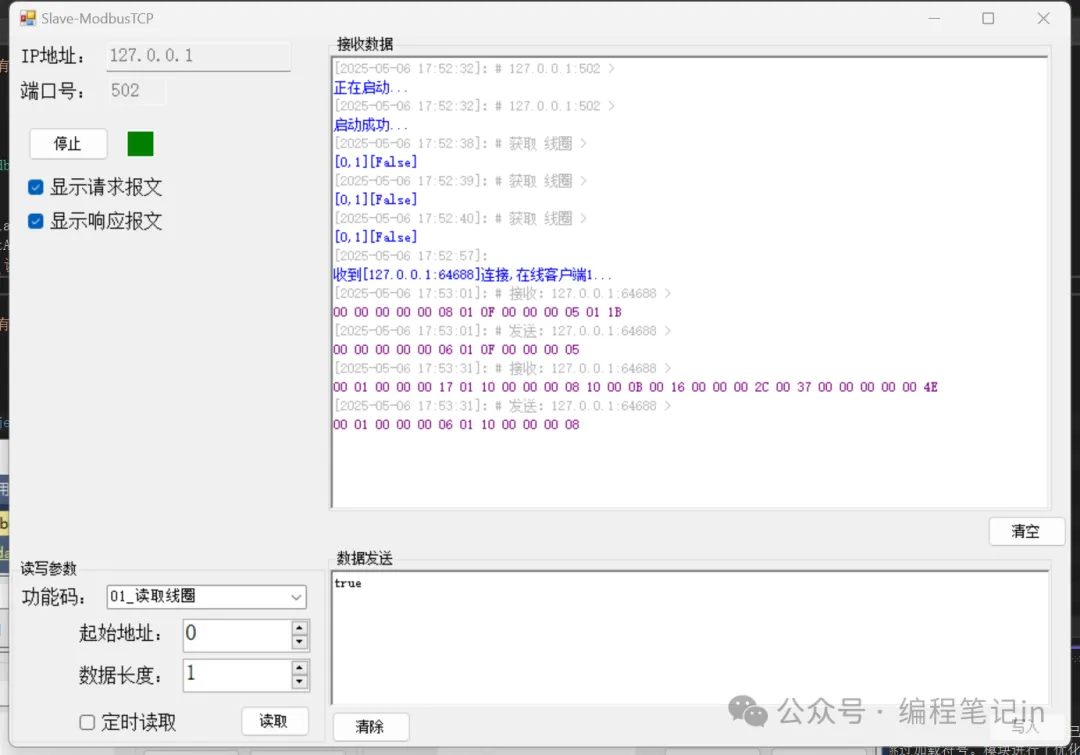

（一）运行效果

代码

（一）MainForm代码

界面代码大概如下，实现了基本的连接、读取、写入、是否显示报文功能（下面仅是基本的字段和方法方法签名，完整内容文末自行下载）。

复制代码

public partial class MainForm : Form
{
ModbusTcpSlave modbusTcpSlave;
ushort startAddress = 0;
ushort dataLength = 1;
Timer timerRead;

public MainForm(){ InitializeComponent(); }
private void MainForm_Load(object sender, EventArgs e){}
private void MainForm_FormClosing(object sender, FormClosingEventArgs e){}
private void Initialize(){}
private void TimerRead_Tick(object sender, EventArgs e){}

#region 事件方法
#region 按钮事件
private void btn_Connect_Click(object sender, EventArgs e){}
private void btn_ReadData_Click(object sender, EventArgs e){}
private void btn_SendData_Click(object sender, EventArgs e){}
private void btn_ClearMessage_Click(object sender, EventArgs e){}
private void btn_ClearSendData_Click(object sender, EventArgs e){}
#endregion
private void ModbusTcpSlave_MessageCallabck(object sender, ModbusMessageEvents message){}
private void ModbusTcpSlave_RequestCallabck(object sender, ModbusMessageEvents message){}
private void ModbusTcpSlave_ResponseCallback(object sender, ModbusMessageEvents message){}
#endregion

#region 控件状态更新
private void ControlStateUpdate(){}
private void checkBox_TimedRead_CheckedChanged(object sender, EventArgs e){}
#endregion

#region 操作消息更新
private void MessageUpdate(string data, Color color, string appendText = null, int maxLineNum = 1000, bool isAppendTime = true){}
private void SetTextColor(RichTextBox rtb, int startIndex, int length, Color color){}
#endregion

#region 参数变更
private void nudx_StartAddress_ValueChanged(object sender, EventArgs e){}
private void nudx_DataLength_ValueChanged(object sender, EventArgs e){}
private void cbx_FuncCode_SelectedIndexChanged(object sender, EventArgs e){}
#endregion
}

（二）ModbusTcpSlave代码

在这里声明创建从站用到的字段、属性、事件、及相关的方法，相关方法声明如下（下面仅是类的字段和方法，方法签名，完整内容文末自行下载）。

复制代码

public class ModbusTcpSlave
{
    #region 字段|属性|事件
    public event EventHandler<ModbusMessageEvents> MessageCallback;
    public event EventHandler<ModbusMessageEvents> RequestCallabck;
    public event EventHandler<ModbusMessageEvents> ResponseCallback;
    private int _port = 502;
    private string _address;
    private int unitId = 1;
    private bool _isRunning;
    private ushort[] _holdingRegisters;
    private readonly int MaxDataCount = 65536;
    private bool[] _coils;
    private const int MaxConnections = 5;
    public int ReceiveTimeout { get; private set; } = 3000;
    private Thread listenerThread = null;
    private Socket slaveSocket;
    private Dictionary<string, Thread> clientThreadList;
    public bool IsRunning { get => _isRunning; }
    public string FuncCode { get; set; } = "01";
    #endregion
    #region 构造函数|对象参数初始化
    public ModbusTcpSlave(string ipAddress = "127.0.0.1", int port = 502, byte unitId = 1){}
    private void Initialize(){}
    #endregion
    #region 启动|停止
    public void Start(){}
    public void Stop(){}
    private void ListenClient(){}
    private void HandleClientConnect(object socket){}
    #endregion
    #region 数据转换
    public static string ArrayToString<T>(T[] values, string sep = " "){}
    public static string ArrayToHex<T>(T[] values, string sep = " ") where T : struct, IConvertible{}
    public static T[] StringToArray<T>(string input, char sep = ','){}
    public static T[] TryStringToArray<T>(string input, char sep = ','){}
    private ushort[] ConvertRequestMessage(byte[] request){}
    #endregion
    #region 数据变更处理
    private byte[] ProcessRequest(byte[] request, int length){}
    private byte[] HandleReadCoils(byte[] request, ushort startAddress, ushort numberOfPoint){}
    private byte[] HandleReadHoldingRegisters(byte[] request, ushort startAddress, ushort numberOfPoint){}
    private byte[] HandleWriteSingleCoil(byte[] request, ushort address, ushort value){}
    private byte[] HandleWriteSingleRegister(byte[] request, ushort address, ushort value){}
    private byte[] HandleWriteMultipleCoils(byte[] request, ushort startAddress, ushort numberOfPoint){}
    private byte[] HandleWriteMultipleRegisters(byte[] request, ushort startAddress, ushort numberOfPoint){}
    private byte[] CreateErrorResponse(byte[] request, byte errorCode){}
    #endregion
    #region 数据变更处理-强制处理
    public bool SetSingleCoils(ushort address, bool value){}
    public bool SetSingleRegister(ushort address, ushort value){}
    public bool SetMultipleCoils(ushort startAddress, bool[] data){}
    public bool SetMultipleRegister(ushort startAddress, ushort[] data){}
    public bool[] GetCoils(ushort address, ushort numberOfPoint){}
    public ushort[] GetRegisters(ushort address, ushort numberOfPoint){}
    #endregion
    #region 回调触发方法
    private void OnMessageCallabck(ModbusMessageEvents message){}
    private void OnRequestCallabck(ModbusMessageEvents message){}
    private void OnResponseCallabck(ModbusMessageEvents message){}
    #endregion
}

结语

通过该项目学习如何使用C# 实现ModbuTCP通讯的从站功能，之前写过使用Socket实现TCP通讯，个人理解从站是在此基础上做了数据保存处理、在发送接收数据时遵从Modbus协议，最后根据情况将数据格式转换，更多功能会在后续添加，写文章是用于记录和分享、在写的过程中加深印象。
项目源码 gitee.com/incodenotes/csharp-modbus
如果你觉得这篇文章对你有帮助，不妨点个赞再走呗！
如有其他疑问，欢迎评论区留言讨论！
也可以加入微信公众号 [编程笔记in] ，一起交流学习！
