LabVIEW比例阀性能自动测试

在现代工业领域,比例压力控制阀等阀件的性能对于诸多系统的稳定运行起着关键作用。为满足阀件出厂前严格的动静态性能测试需求,设计了一套基于 LabVIEW 编程和 PLC 控制的自动测试系统。此系统能高效、精准地完成阀件的多项性能测试,为产品质量把控提供坚实保障。

硬件选型
  • 硬件型号:

    • 数据采集选用 NI PCI - 6259 数据采集卡,配合研华工控机作为上位机。

    • 压力传感器采用 Keller PAA - 33X 系列,轨压传感器用于监测共轨管压力。

    • 下位机控制采用西门子 S7 - 200Smart PLC。

    • 液压系统中,采用两台伺服电机搭配 Stanadyne 共轨输油泵提供高压油,冷却循环回路配备相应的冷却泵和散热器,集油回路有集油箱和回油泵。

  • 选择原因:

    • NI PCI - 6259 数据采集卡与研华工控机:NI 数据采集卡以高精度和高采样率著称,能准确捕捉阀件测试过程中的各类信号变化。研华工控机性能稳定,具备强大的数据处理能力,与 LabVIEW 软件结合紧密,可快速完成数据的采集、处理和显示。相比其他品牌的数据采集设备和工控机,其兼容性和稳定性在工业应用中表现更优,能有效减少开发和调试的时间成本。

    • Keller PAA - 33X 系列压力传感器:该系列压力传感器精度高、可靠性强,能适应复杂的工业环境和高压测试条件。轨压传感器可实时准确地监测共轨管内的压力变化,为系统的压力控制提供精确反馈。与普通压力传感器相比,其测量精度和稳定性更能满足阀件高精度测试的要求。

    • 西门子 S7 - 200Smart PLC:编程简单易懂,逻辑控制能力出色,可稳定控制液压回路中的各类电控元件,如电磁阀、电机等。在工业控制领域应用广泛,技术成熟,维护方便,性价比高,能有效降低系统的硬件成本和维护难度。

    • 液压系统相关设备:两台伺服电机搭配 Stanadyne 共轨输油泵能够提供 100 - 3000bar 的超高压油,满足阀件在不同压力条件下的测试需求。冷却循环回路的冷却泵和散热器可及时带走系统产生的热量,保证系统的稳定运行;集油回路的集油箱和回油泵能有效回收和处理油液,提高资源利用率。

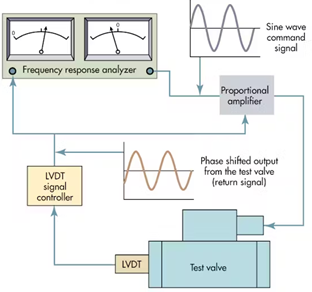

软件实现
  • 功能:

    • 实时采集阀件的压力、流量、温度等参数,通过 LabVIEW 的图形化界面直观显示。

    • 自动控制测试流程,依次完成阀件的耐久测试、流量滞环测试和压力 - 流量测试。

    • 对采集到的数据进行分析处理,计算各项性能指标,如流量滞环值等。

    • 生成详细的测试报告,记录测试数据和结果,支持数据存储和查询功能。

    • 设置报警阈值,当参数超出正常范围时及时发出警报。

  • 架构:采用事件与状态机混合架构。

  • 选择原因:事件驱动架构能够快速响应外部事件,如用户的操作指令、传感器数据的突变等,确保系统的实时性。状态机架构则有助于管理系统的不同运行状态,使测试流程的逻辑更加清晰,便于开发和维护。这种混合架构结合了两者的优点,提高了系统的稳定性和可扩展性。

  • 功能特点及原因:

    • 实时数据采集与显示:能够让操作人员及时了解阀件的运行状态,及时发现潜在问题。因为阀件测试过程中参数变化迅速,实时反馈有助于保证测试的准确性和安全性。

    • 自动测试流程控制:按照预设的程序自动完成测试过程,减少人为干预,提高测试效率和准确性。不同的测试项目有严格的流程和参数要求,自动控制可以避免人为操作带来的误差。

    • 数据分析与报告生成:对采集到的数据进行深入分析,计算关键性能指标,并生成详细的测试报告。方便对阀件的性能进行评估和记录,为产品质量追溯和改进提供依据。

    • 数据存储与查询:方便对不同批次阀件的测试数据进行对比分析,为阀件的优化设计和质量控制提供数据支持。可以长期保存历史数据,便于后续的统计和分析。

    • 报警功能:当参数超出正常范围时及时发出警报,提醒操作人员采取措施,避免设备损坏和测试事故的发生。确保测试过程的安全性和可靠性。

系统特点
  • 高精度:高精度的硬件设备和先进的数据处理算法保证了测试数据的准确性,能够满足阀件严格的性能测试要求。

  • 高自动化:自动完成测试流程控制和数据处理,减少人工操作,提高工作效率和测试结果的一致性。

  • 灵活性强:可根据不同阀件的测试需求,灵活调整测试参数和流程,适应多种类型阀件的测试。

  • 稳定性好:采用成熟的硬件设备和可靠的软件架构,确保系统在长时间运行过程中的稳定性和可靠性。

应用场合

适用于阀件生产厂家的产品质量检测、阀件研发机构的性能研究以及工业现场阀件的定期维护检测等。

参考价值

与同类型系统相比,本系统充分利用了 LabVIEW 的强大功能和丰富的硬件资源,开发周期短,成本低。事件与状态机混合架构提高了系统的实时性和可维护性,其自动化测试流程和全面的数据分析功能为阀件测试提供了更高效、准确的解决方案。系统的灵活性和稳定性使其能够适应不同的测试需求和工业环境,具有较高的参考价值。
