Web前端入门第 49 问：CSS offset 路径动画演示

前端路引2025-05-11 10:21

什么是路径动画？

随手画一条不规则的线，让元素按照这条不规则的线运动起来，这就是所谓的路径动画。

前面说过的动画都只能针对某一个 CSS 属性，要想实现路径动画可没办法，路径动画必须借助 CSS3 的 offset 相关能力。

offset 相关属性

要实现路径动画，必须用到 offset 的相关属性：

offset-anchor 指定元素的运动中心在哪个点上，默认是元素中心点。
offset-distance 指定元素沿路径的运动距离，100% 表示路径总长度。
offset-rotate 设置元素沿路径方向的旋转角度。
offset-position 定义元素沿路径的初始位置。
offset-path 指定元素运动路径。
offset 简写属性，包括以上所有属性。

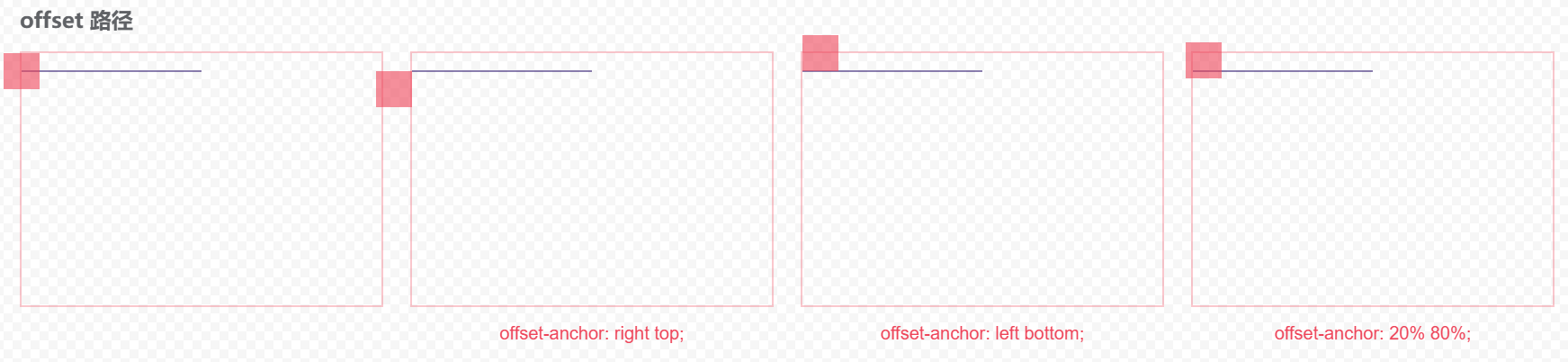

offset-anchor

设置中心的位置：

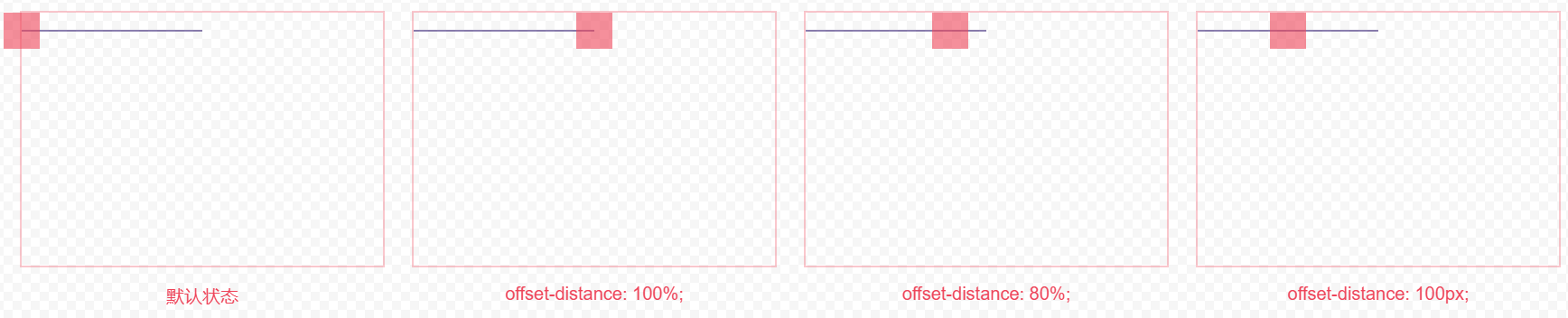

offset-distance

设置元素在这个路径中的运动距离：

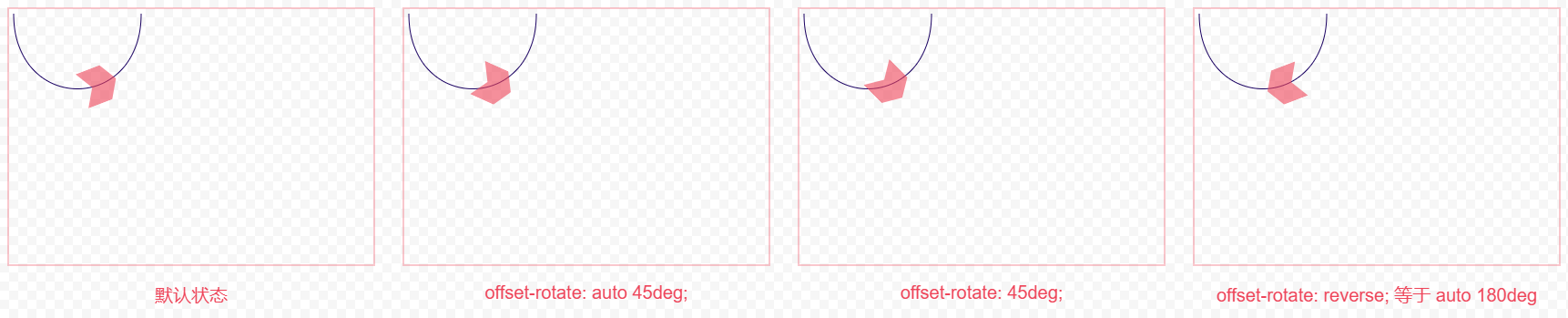

offset-rotate

设置元素在路径上的旋转角度：

其中第一个 auto 表示让浏览器自己计算角度，第二个角度值表示在计算出来的角度基础上再旋转多少度。

offset-position

说实话，没搞懂这属性的用法，虽然案例看起来属性值是有效的，但没理解到它的实际生效规则。

按照 w3c 的规范说法：如果 offset-path 属性使用的函数未指定起始位置时，则使用 offset-position 属性指定的起始位置。

看下图，虽然元素的位置变化了，但是路径动画的运动距离也跟着变化了！！真是没搞懂...

以上图片的代码：

html 复制代码
<div class="container">
  <div class="box">
    <div class="item"></div>
  </div>
  <div class="box">
    <div class="item"></div>
  </div>
  <div class="box">
    <div class="item"></div>
  </div>
  <div class="box">
    <div class="item"></div>
  </div>
</div>
<style>
.box {
  margin: 20px 0;
  width: 400px;
  height: 280px;
  border: 2px solid rgba(255, 71, 87,0.3);
  position: relative;
}

@keyframes offset-ani {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}

.item {
  offset-path: ray(50deg);
  animation: offset-ani 2s infinite alternate ease-in-out;
  width: 40px;
  height: 40px;
  background-color: rgba(255, 71, 87,0.6);
  /* animation-play-state: paused; */ /* 暂停动画 */
  clip-path: polygon(0% 0%, 70% 0%, 100% 50%, 70% 100%, 0% 100%, 30% 50%);
}
.box:nth-child(2) .item {
  offset-position: left 10px top 10px;
}
.box:nth-child(3) .item {
  offset-position: right bottom;
}
.box:nth-child(4) .item {
  offset-position: right 30px bottom 100px;
}
</style>

offset-path 指定元素运动路径

url() 指定 SVG 形状元素的 ID，用法 offset-path: url(#myCircle)。
ray() 线段。用这东东还不如使用 transform 位移。
circle() 圆形，用法：circle(6rem at 12rem 8rem)，表示：圆形，半径为 6rem，圆心为 12rem 8rem。
ellipse() 椭圆，用法 ellipse(40% 50% at left)。表示：椭圆，长轴为 40%，短轴为 50%，圆心为左边。
polygon() 多边形，语法 polygon(x1 y1, x2 y2, x3 y3, ...)
inset() 内嵌矩形，用法 inset(20px 50px 10px 0 round 50px)。表示：20px 50px 10px 0 分别表示上右下左的距离，圆角为 50px。
rect() 矩形，用法 rect(50px 150px 200px 50px round 20%)。表示：矩形上边在 50px，右边在 150px，下边在 200px，左边在 50px，圆角为 20%。
xywh() 矩形，用法 xywh(20px 20px 100% 100% round 10%)。表示：矩形从 20px 20px 开始，宽高为 100%，圆角为 10%。
path() 路径，最为强大的一个东东，复杂的路径动画都需要使用它。

各种路径动画：

上图源码：

html 复制代码
<svg class="defs" style="width: 0;height: 0;position: absolute;">
  <defs>
    <clipPath id="myClip">
      <path id="myClipAni" d="M10,30 A20,20,0,0,1,50,30 A20,20,0,0,1,90,30 Q90,60,50,90 Q10,60,10,30 Z" />
    </clipPath>
  </defs>
</svg>
<div class="container">
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
  <div class="box">
    <div class="item"></div>
    <div class="bg"></div>
  </div>
</div>
<style>
.box {
  width: 300px;
  height: 220px;
  border: 2px solid rgba(255, 71, 87, 0.3);
  position: relative;
}

.bg,
.svg {
  position: absolute;
  left: 0;
  top: 0;
}
.bg {
  width: 100%;
  height: 100%;
  background: linear-gradient(to bottom right, #ff56227e, #ff475650);
}

@keyframes offset-ani {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}

.item {
  animation: offset-ani 2s infinite alternate ease-in-out;
  width: 40px;
  height: 40px;
  background-color: rgba(255, 71, 87,0.6);
  /* animation-play-state: paused; */ /* 暂停动画 */
  clip-path: polygon(0% 0%, 70% 0%, 100% 50%, 70% 100%, 0% 100%, 30% 50%);
}
.box:nth-child(1) .bg {
  clip-path: url("#myClip");
}
.box:nth-child(2) .bg {
  clip-path: ray(45deg);
}
.box:nth-child(3) .bg {
  clip-path: ellipse(40% 50% at left);
}
.box:nth-child(4) .bg {
  clip-path: circle(6rem at 12rem 8rem);
}
.box:nth-child(5) .bg {
  clip-path: polygon(50% 0%, 100% 50%, 50% 100%, 0% 50%);
}
.box:nth-child(6) .bg {
  clip-path: inset(20px 50px 10px 0 round 50px);
}
.box:nth-child(7) .bg {
  clip-path: rect(50px 150px 200px 50px round 20%);
}
.box:nth-child(8) .bg {
  clip-path: xywh(20px 20px 100px 100px round 10%);
}
.box:nth-child(9) .bg {
  clip-path: path("M15,45 A30,30,0,0,1,75,45 A30,30,0,0,1,135,45 Q135,90,75,130 Q15,90,15,45 Z");
}
.box:nth-child(1) .item {
  offset-path: url("#myClipAni");
}
.box:nth-child(2) .item {
  offset-path: ray(45deg);
}
.box:nth-child(3) .item {
  offset-path: ellipse(40% 50% at left);
}
.box:nth-child(4) .item {
  offset-path: circle(6rem at 12rem 8rem);
}
.box:nth-child(5) .item {
  offset-path: polygon(50% 0%, 100% 50%, 50% 100%, 0% 50%);
}
.box:nth-child(6) .item {
  offset-path: inset(20px 50px 10px 0 round 50px);
}
.box:nth-child(7) .item {
  offset-path: rect(50px 150px 200px 50px round 20%);
}
.box:nth-child(8) .item {
  offset-path: xywh(20px 20px 100px 100px round 10%);
}
.box:nth-child(9) .item {
  offset-path: path("M15,45 A30,30,0,0,1,75,45 A30,30,0,0,1,135,45 Q135,90,75,130 Q15,90,15,45 Z");
}
</style>

路径

这里说到的路径，使用到了 SVG 里面的相关知识，SVG 用于绘制矢量图形。

什么是矢量图形？矢量图形是由线条组成的图形，而不是由像素组成的图形，所以矢量图形在放大时，不会出现锯齿，也不会失真。

绘制一条复杂的路径

这里推荐一个网站：https://www.photopea.com/

此网站完全就是 PS 的在线版本，直接浏览器打开即可使用。

1、进入网站之后点击 Start using Photopea 开始使用。

2、有一个隐私选择，直接 同意并继续 即可，如果担心隐私问题，可以使用浏览器的 无痕模式 打开。

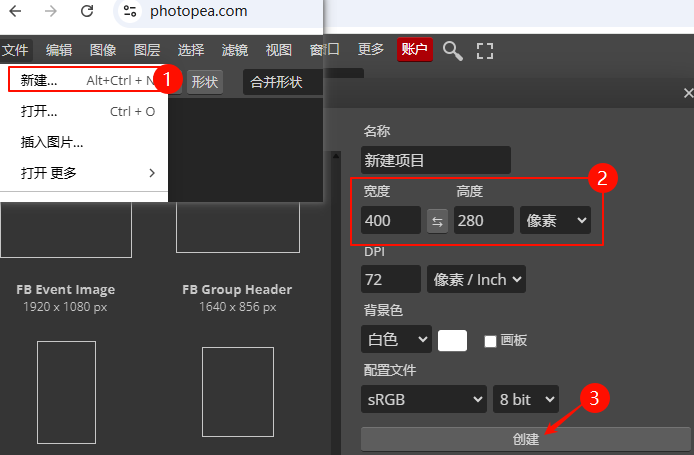

3、新建一个画布。

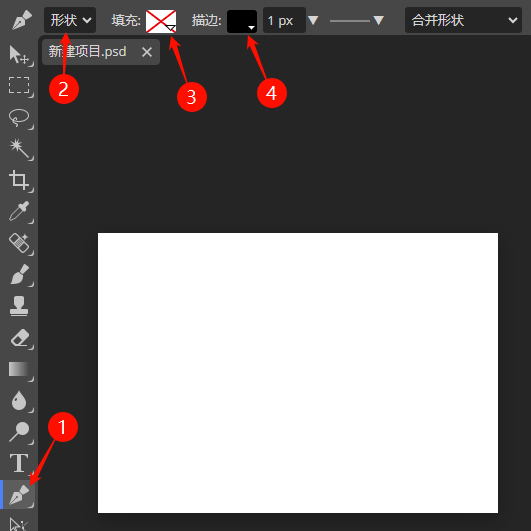

4、使用钢笔工具勾勒出想要的路径形状。

提示：钢笔工具在画布上按住拖动可以绘制出曲线。

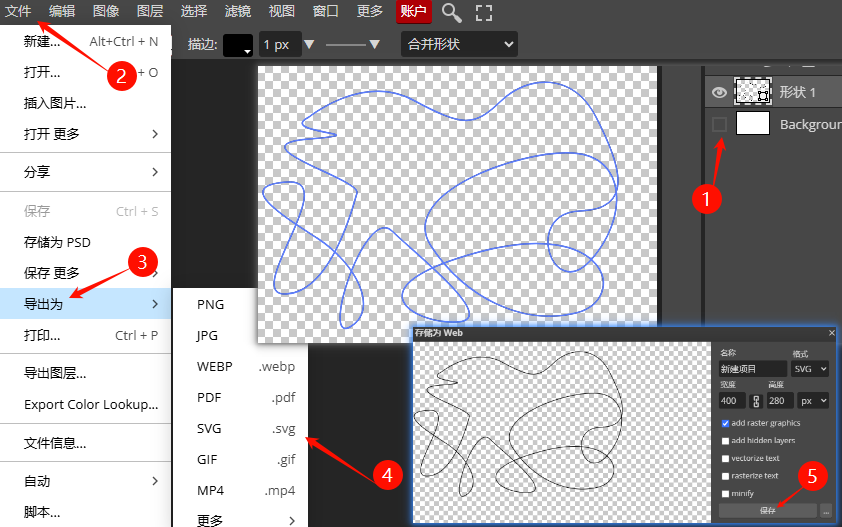

5、导出 SVG 文件。

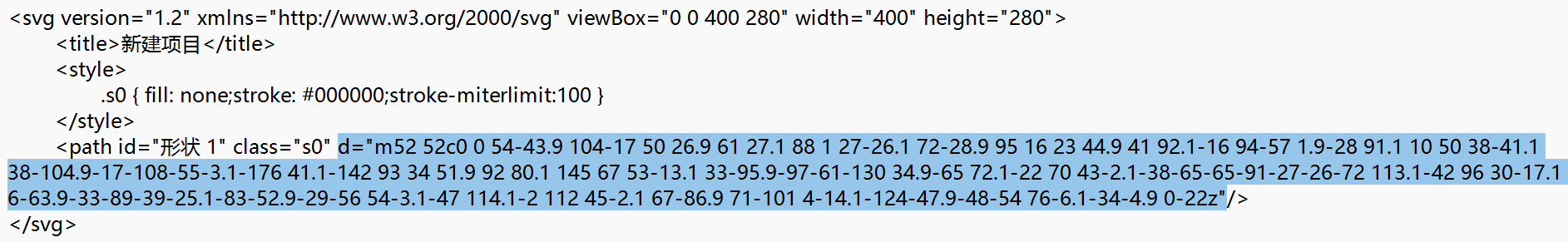

6、找到导出的 SVG ，用记事本打开，path 标签中的 d 属性就是路径的坐标值。

使用路径做路径动画

注意：本示例中为了看到运动路径，将 SVG 的代码也放在了代码中，实际无需 SVG 代码，仅需要 path 中的路径参数即可！

html 复制代码
<div class="box">
  <div class="item"></div>
  <svg class="svg" version="1.2" xmlns="http://www.w3.org/2000/svg" viewBox="0 0 400 280" width="400" height="280">
    <path stroke="#000000" fill="none" d="m52 52c0 0 54-43.9 104-17 50 26.9 61 27.1 88 1 27-26.1 72-28.9 95 16 23 44.9 41 92.1-16 94-57 1.9-28 91.1 10 50 38-41.1 38-104.9-17-108-55-3.1-176 41.1-142 93 34 51.9 92 80.1 145 67 53-13.1 33-95.9-97-61-130 34.9-65 72.1-22 70 43-2.1-38-65-65-91-27-26-72 113.1-42 96 30-17.1 6-63.9-33-89-39-25.1-83-52.9-29-56 54-3.1-47 114.1-2 112 45-2.1 67-86.9 71-101 4-14.1-124-47.9-48-54 76-6.1-34-4.9 0-22z"/>
  </svg>
</div>
<style>
.box {
  width: 400px;
  height: 280px;
  border: 2px solid rgba(255, 71, 87, 0.3);
  position: relative;
}

.svg {
  position: absolute;
  left: 0;
  top: 0;
}
@keyframes offset-ani {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}

.item {
  animation: offset-ani 10s infinite linear;
  width: 20px;
  height: 20px;
  background-color: rgba(255, 71, 87,0.6);
  offset-path: path("m52 52c0 0 54-43.9 104-17 50 26.9 61 27.1 88 1 27-26.1 72-28.9 95 16 23 44.9 41 92.1-16 94-57 1.9-28 91.1 10 50 38-41.1 38-104.9-17-108-55-3.1-176 41.1-142 93 34 51.9 92 80.1 145 67 53-13.1 33-95.9-97-61-130 34.9-65 72.1-22 70 43-2.1-38-65-65-91-27-26-72 113.1-42 96 30-17.1 6-63.9-33-89-39-25.1-83-52.9-29-56 54-3.1-47 114.1-2 112 45-2.1 67-86.9 71-101 4-14.1-124-47.9-48-54 76-6.1-34-4.9 0-22z");
}
</style>

效果：

写在最后

路径动画让 CSS 在动画领域拥有了更多创造性，虽然还有一些新的特性在浏览器中的兼容不太理想，但未来可期~~
