kubernetes service 原理精讲

---

介绍

Kubernetes Service 用于流量的负载均衡和反向代理，其通过 kube-proxy 组件实现。从服务的角度来看，kube-controller-manager 实现了服务注册，kube-proxy 实现了 kubernetes 集群内服务的负载均衡。

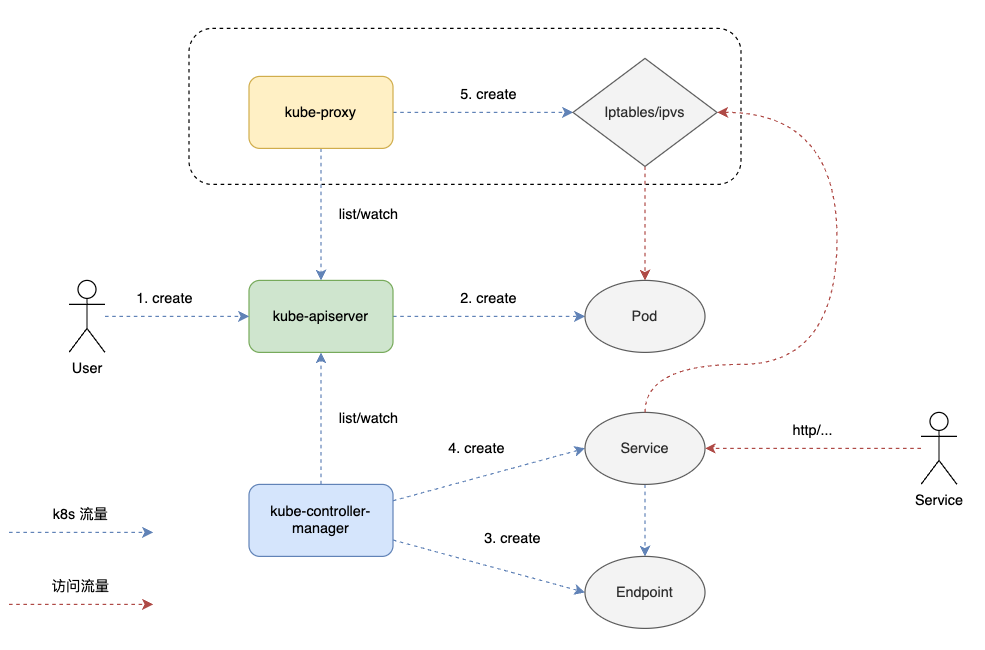

示意图如下：

kube-proxy 通过三种模式 userspace，iptables 和 IPVS 实现 Service 流量的负载均衡。userspace 不太常用，kube-proxy 自 v1.8 开始支持 IPVS，v1.11 GA。

iptables 和 IPVS 都是基于内核的 Netfilter 实现。iptables 基于 iptables 表匹配规则，复杂度为 O(n)，IPVS 基于哈希表实现规则匹配，复杂度为 O(1)。详细对比如下：

性能对比测试：

场景	iptables 延迟	IPVS 延迟	提升幅度
100 Service（10 Pod）	2.1ms	1.3ms	38%
1000 Service（100 Pod）	11.4ms	2.9ms	75%
10000 Service（1000 Pod）	超时	3.2ms	100%

数据来源：Kubernetes 社区性能测试

多维度对比：

维度	iptables	IPVS
性能	低（O(n) 复杂度）	高（O(1) 复杂度）
扩展性	适合小规模集群	支持百万级 Service/Pod
算法	仅随机选择	10+ 种负载均衡算法
资源占用	高（规则链维护）	低（哈希表存储）
故障恢复	全量重载，可能抖动	增量更新，无感知

iptabls

iptables 介绍学习可参考 iptables，非常好的 iptables 学习资料，强烈推荐。

iptables 重点在五链五表，其示意图如下：

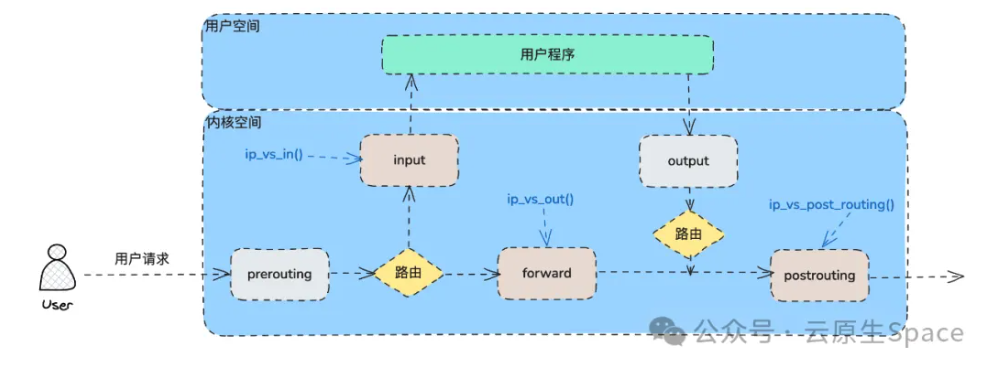

kube-proxy 通过在 INPUT，FORWARD，POST_ROUTING 链上添加钩子规则实现 Service 的负载均衡和反向代理。示意图如下：

图片来源于 公众号：云原生 Space

kubernetes v1.8 版本之前的 Service 负载均衡基于 iptables 实现，可以参考 一文看懂 Kubernetes 服务发现： Service 学习，本文重点关注在 IPVS 实现上。

ipvs

IPVS 提供 DNAT 和负载均衡，需要和 iptables 配合使用才能实现 Service 的流量转发。

结合 ClusterIP 看 kube-proxy ipvs 是如何实现流量负载均衡的。

Service ClusterIP

Kubernetes Service：

# kubectl get svc
NAME                                       TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)    AGE
kubernetes                                 ClusterIP   10.233.0.1   <none>        443/TCP    385d

ipvsadm 查看 svc 的负载均衡信息：

# ipvsadm -l -n | grep 10.233.0.1:443 -A 3
TCP  10.233.0.1:443 rr
  -> 10.251.xxx.30:6443           Masq    1      18         2
  -> 10.251.xxx.31:6443           Masq    1      25         0
  -> 10.251.xxx.32:6443           Masq    1      13         1

输出部分元素解释：

• rr: 表示负载均衡策略，默认是 rr。
• Masq：负载均衡模式，Masq 指的是 NAT 模式。IPVS 支持 Direct Routing，Tunneling 模式，这两种都不支持端口映射，IPVS 使用的是 Masq 模式。

IPVS 提供如下负载均衡策略：

• rr：轮询调度
• lc：最小连接数
• dh：目标哈希
• sh：源哈希
• sed：最短期望延迟
• nq： 不排队调度

只有负载均衡信息并不能使集群内访问 ClusterIP 的流量转发到后端服务。流量首先需要经过内核，由内核根据 iptables 策略决定丢弃/接受还是转发包。要接收访问 ClusterIP 的流量就需要在 iptables 的 PREROUTING 表中配置接受策略。并且需要创一个 dummy 接口，添加 ClusterIP 从而骗过内核，接收集群内发往 ClusterIP 的数据包。

kube-proxy 会创建 kube-ipvs0 的 dummy 接口，如下：

kube-ipvs0: flags=130<BROADCAST,NOARP>  mtu 1500
inet 10.233.0.1/32 scope global kube-ipvs0
       valid_lft forever preferred_lft forever

这里也从侧面印证了为什么是集群内访问，这是 dummy 接口，集群外不通

查看 iptables 策略看内核是如何接收访问 ClusterIP 的数据包的：

# iptables -t nat -L
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination

// 流量首先经过 PREROUTING 链的 nat 表，匹配 KUBE-SERVICES 规则
KUBE-SERVICES  all  --  anywhere             anywhere             /* kubernetes service portals */

Chain KUBE-SERVICES (2 references)
target     prot opt source               destination

// KUBE-LOAD-BALANCER：匹配访问 LoadBalancer 的流量，和 ClusterIP 没有关系
KUBE-LOAD-BALANCER  all  --  anywhere             anywhere             /* Kubernetes service lb portal */ match-set KUBE-LOAD-BALANCER dst,dst

// 集群内源 ip 不是 10.222.0.0/18 网段的流量将进入 KUBE-MARK-MASQ 规则
// 这里匹配是发往 ClusterIP 的流量，10.222.0.0/18 网段是 kubernetes 分给 pod 的 ip，这条策略的意思是匹配集群内非 pod 访问 ClusterIP 的流量
KUBE-MARK-MASQ  all  -- !10.222.0.0/18        anywhere             /* Kubernetes service cluster ip + port for masquerade purpose */ match-set KUBE-CLUSTER-IP dst,dst

// KUBE-NODE-PORT：匹配访问 NodePort 的流量，和 ClusterIP 没有关系
KUBE-NODE-PORT  all  --  anywhere             anywhere             ADDRTYPE match dst-type LOCAL

ACCEPT     all  --  anywhere             anywhere             match-set KUBE-CLUSTER-IP dst,dst
ACCEPT     all  --  anywhere             anywhere             match-set KUBE-LOAD-BALANCER dst,dst

这里的逻辑很重要，为了理解清晰，有必要进一步介绍下 KUBE-MARK-MASQ 这条规则：

KUBE-MARK-MASQ  all  -- !10.222.0.0/18        anywhere             /* Kubernetes service cluster ip + port for masquerade purpose */ match-set KUBE-CLUSTER-IP dst,dst

这条规则包括两个点：

1. match-set KUBE-CLUSTER-IP dst,dst 使用 iptables 的 ipset 模块匹配访问 ClusterIP 的流量。ipset 创建了一个包括 ip 信息等的集合 KUBE-CLUSTER-IP（实际是哈希表，查找复杂度为 O(1)）：

   ipset list KUBE-CLUSTER-IP | grep 10.233.0.1,tcp:443

   10.233.0.1,tcp:443

2. 匹配到访问 ClusterIP 的流量后进入 KUBE-MARK-MASQ 规则：

   Chain KUBE-MARK-MASQ (4 references)
   target prot opt source destination
   MARK all -- anywhere anywhere MARK or 0x4000

KUBE-MARK-MASQ 规则将数据包打上 MARK:0x4000 标签。

这里留个问题，为什么需要打上 MARK:0x4000 标签？

接着打上 MARK 标签的数据包被接收，进入 ipvs 负载均衡到相应的后端服务。

转发到哪里？

kubernetes 集群中每个节点都会起 kube-proxy 配置 iptables/ipvs 规则，并且这些规则是一致的。不同于传统负载均衡，kubernetes 集群内的负载均衡是分布式的。由 kube-proxy 保持信息一致。

集群内节点访问本节点的后端服务可以通过流量被接收后通过 ipvs 做 DNAT 直接转发到 pod 服务，没有问题。

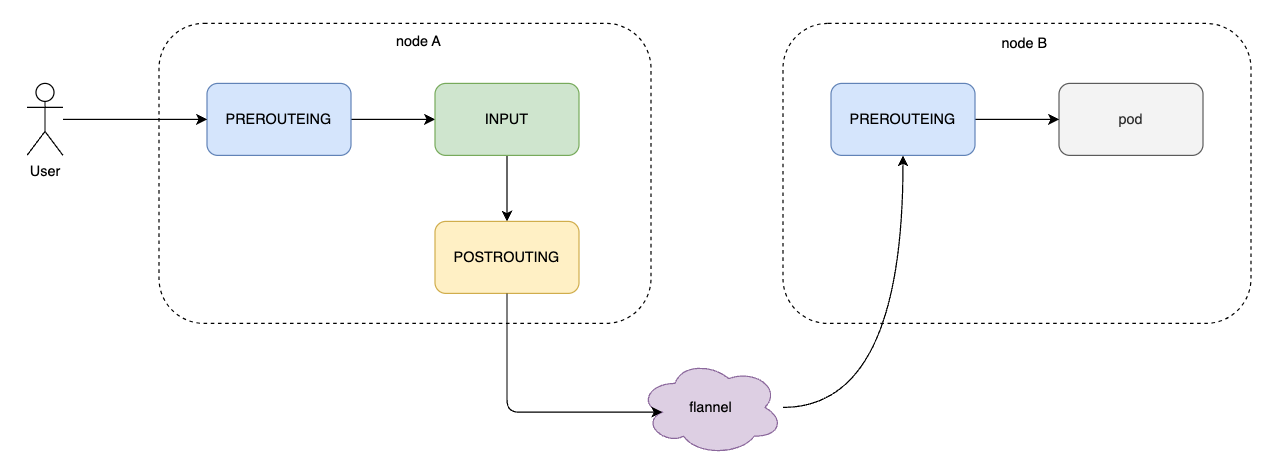

那么，集群内节点访问 ClusterIP 转发到其它节点的 pod 该怎么做的呢？这涉及到跨节点通信，就需要 CNI 的帮忙了。示意图如下：

数据怎么回去？

前面提到通过 DNAT 数据包会转发到后端服务。后端服务的数据包又该怎么回去呢？

后端数据包经过 OUTPUT 链到 POSTROUTING 链，在 POSTROUTING 链做 SNAT 转发数据包到访问节点。

流程如下：

// 从集群内发出的数据包先走 OUTPUT
// OUTPUT 链接收数据包，继续进入 POSTROUTING 链
Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
KUBE-SERVICES  all  --  anywhere             anywhere             /* kubernetes service portals */
DOCKER     all  --  anywhere            !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

// POSTROUTING 实现出去流量的转发
// 流量将进入 KUBE-POSTROUTING 链
Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
KUBE-POSTROUTING  all  --  anywhere             anywhere             /* kubernetes postrouting rules */

Chain KUBE-POSTROUTING (1 references)
target     prot opt source               destination
MASQUERADE  all  --  anywhere             anywhere             /* Kubernetes endpoints dst ip:port, source ip for solving hairpin purpose */ match-set KUBE-LOOP-BACK dst,dst,src
RETURN     all  --  anywhere             anywhere             mark match ! 0x4000/0x4000
MARK       all  --  anywhere             anywhere             MARK xor 0x4000
MASQUERADE  all  --  anywhere             anywhere             /* kubernetes service traffic requiring SNAT */ random-fully

KUBE-POSTROUTING 的规则非常重要，值得拆开好好讲。

规则1: MASQUERADE

MASQUERADE all -- anywhere anywhere /* Kubernetes endpoints dst ip:port, source ip for solving hairpin purpose */ match-set KUBE-LOOP-BACK dst,dst,src

这条规则是给 pod 访问自己用的，如果 pod 要访问自己，那就别匹配其它规则了，直接将流量转给自己。这称为发卡弯（hairping）模式。

这也是为什么这条规则在 KUBE-POSTROUTING 链最前面的原因。

继续往下看，我们的任务是探索后端服务的数据包又该怎么回去的。

规则2: RETURN

RETURN all -- anywhere anywhere mark match ! 0x4000/0x4000

啊哈，还记得我们前面留的问题为什么要打 MARK:0x4000 标签吗？

答案就在这条规则，如果包不带 MARK:0x4000 则退出 KUBE-POSTROUTING,意味着只有带 MARK:0x4000 标签的数据包才会做 SNAT。MARK:0X4000 实际是用来区分是否做 NAT 的标签。

我们的数据包是带 MARK:0X4000 标签的，继续往下走。

规则3: MARK

MARK all -- anywhere anywhere MARK xor 0x4000

MARK xor 0x4000 清除数据包的 MARK:0X4000 标签。

规则4: MASQUERADE

MASQUERADE all -- anywhere anywhere /* kubernetes service traffic requiring SNAT */ random-fully

终于到 SNAT 规则了，对数据包做 SNAT，将请求转发回去。

小结

本文主要通过 kubernetes service 的 ClusterIP 示例介绍了 iptables 结合 ipvs 是如何管理集群内流量的。关于 NodePort，Ingress，LoadBalancer 并未在文中的讨论范围之内。后续看是否需要继续介绍其它 service 类型。

下一讲会继续介绍 kube-proxy 是如何实现 ipvs/iptables 管理的，力图做到原理实现一网打尽，敬请期待～
