终端没有5G图标-不支持特定NSA频段组合

dream清欢2025-05-27 9:25

某样机没有5G图标，而对比机有5G图标。

step1： 对比机工作在5G NSA上

从android日志可以看到终端工作在b28+n78的NSA双载波下

复制代码
05-06 14:38:51.993097  1582  1661 D RILJ    : [UNSL]< UNSOL_PHYSICAL_CHANNEL_CONFIG
[
{
mConnectionStatus=PrimaryServing,mCellBandwidthDownlinkKhz=15000,mCellBandwidthUplinkKhz=15000,mNetworkType=LTE,mFrequencyRange=LOW,
mDownlinkChannelNumber=9285,mUplinkChannelNumber=27285,mContextIds=[],mPhysicalCellId=219,mBand=28,mDownlinkFrequency=765500,mUplinkFrequency=710500
},
{
mConnectionStatus=SecondaryServing,mCellBandwidthDownlinkKhz=100000,mCellBandwidthUplinkKhz=100000,mNetworkType=NR,mFrequencyRange=HIGH,
mDownlinkChannelNumber=642624,mUplinkChannelNumber=640058,mContextIds=[],mPhysicalCellId=219,mBand=78,mDownlinkFrequency=3639360,mUplinkFrequency=3600870
}
] [PHONE0]

step2：确认测试机能力

问题原因其实比较简单：测试机不支持b28+n78的组合。

网络查询终端NSA ENDC 载波聚合支持的频段

requestedFreqBandsNR-MRDC的FreqBandList 字段下发lte b28，和nr n78.

即终端只需要上报lte b28和nr n78的NSA载波聚合能力。

复制代码
17:44:25.884989	[0xB0C0]	DL_DCCH / UECapabilityEnquiry
Radio Bearer ID = 1, Physical Cell ID = 219
Freq = 9285

value DL-DCCH-Message ::=
{
  message c1 : ueCapabilityEnquiry :
      {
        rrc-TransactionIdentifier 3,
        criticalExtensions c1 : ueCapabilityEnquiry-r8 :
            {
              ue-CapabilityRequest
              {
                eutra-nr,
                nr
              },
              nonCriticalExtension
              {
。。。。
                        requestedFreqBandsNR-MRDC-r15 '00206E0268'H
。。。。
}

=======================================================
Further decoding Nr Requested Freq Band MRDC
=======================================================


Interpreted PDU:
//requestedFreqBandsNR-MRDC的FreqBandList 字段下发lte b28，和nr n78.
//即终端只需要上报lte b28和nr n78的NSA载波聚合能力
value FreqBandList ::=
{
  bandInformationEUTRA :
    {
      bandEUTRA 28
    },
  bandInformationNR :
    {
      bandNR 78
    }
}

终端回复NSA 载波聚合能力

由于网络查询了nr和eutra-nr能力，所以网络回复了两种能力。

复制代码
value UL-DCCH-Message ::=
{
  message c1 : ueCapabilityInformation :
      {
        rrc-TransactionIdentifier 3,
        criticalExtensions c1 : ueCapabilityInformation-r8 :
            {
              ue-CapabilityRAT-ContainerList
              {
                {
                  rat-Type nr,
                  ueCapabilityRAT-Container 'E920D000574D5A13160003C12016093160019C3D0304D9061CF9863CA160704C020310409283E0DEB04610D04083C40224B64C55048E3C873E31CF9863CA16070387813FA000000FE800000551B137582308682041D201165B262A86873E238F40CFB027C639F30C7942C0E070F02E000BE0038002F80012403800D940001400000507C04D608C21A081078804496C98AA091C790E7C639F30C7942C0E070F027F0000001FC000000283E016B04610D04083C40224B64C55048E3C873E31CF9863CA16070387813F8000000FE000000141F11B582308682041E201125B262A82471E439F18E7CC31E50B0381C3C09FC0000007F0000002A0F883AC1184341020F100892D931541238F21CF8C73E618F28581C0E1E04FE8000003FA0000001020305D46C28C0D608C21A081074804596C98AA1A1CF88E3D033EC09F18E7CC31E50B0381C3C0B8002F800E000BE0004900E003650000500000141F003582308682041E201125B262A82471E439F18E7CC31E50B0381C3C09FDC000007F7000000A0F827AC1184341020F100892D931541238F21CF8C73E618F28581C0E1E04FE0000003F8000000507C01D608C21A081078804496C98AA091C790E7C639F30C7942C0E070F027F0000001FC00000000206E026FA0700260F0044060240040603E02002000000010000020080000200400001802000010046065E54D60A5602560E50101000009652404000065949010000296524040000E594901000049652401140E2E95455058AA031541E281822008C02030180C0004284C0004080C10181C2C30404C646C94989CA0A4A8BD0'H
                },
                {
                  rat-Type eutra-nr,
                  ueCapabilityRAT-Container '00040081B809A0'H
                }
              }
            }
      }
}

NSA能力只需关注：

ueCapabilityRAT-Container '00040081B809A0'H，对应信息如下。

即终端通过appliedFreqBandListFilter告知网络，我将要上报lte b28和nr n78的NSA能力。

但是除了appliedFreqBandListFilter，没有其他字段了。

所以终端不支持lte b28+nr n78的载波聚合。

复制代码
=======================================================
Further decoding EUTRA NR
=======================================================


Interpreted PDU:

value UE-MRDC-Capability ::=
{
  rf-ParametersMRDC
  {
    appliedFreqBandListFilter
    {
      bandInformationEUTRA :
        {
          bandEUTRA 28
        },
      bandInformationNR :
        {
          bandNR 78
        }
    }
  }
}

step2: 对比机载波分配过程:

网络查询终端NSA ENDC 载波聚合支持的频段组合

网络下发ueCapabilityEnquiry，携带RAT-Type: eutra-nr 。

通过requestedFreqBandsNR-MRDC的FreqBandList字段，告知终端只需上报lte b28和5g nr n78的能力。

复制代码
ueCapabilityEnquiry-r8
    ue-CapabilityRequest: 2 items
        Item 0
            RAT-Type: eutra-nr (6)
        Item 1
            RAT-Type: nr (5)
    nonCriticalExtension
。。。
                        requestedFreqBandsNR-MRDC-r15: 00206e0268
                            FreqBandList: 2 items
                                Item 0
                                    FreqBandInformation: bandInformationEUTRA (0)
                                        bandInformationEUTRA
                                            bandEUTRA: 28
                                Item 1
                                    FreqBandInformation: bandInformationNR (1)
                                        bandInformationNR
                                            bandNR: 78

对比机上报终端的NSA ENDC 载波聚合频段

对比机回复ueCapabilityInformation包含eutra-nr类型的UE-CapabilityRAT-Container。

复制代码
UE-CapabilityRAT-Container
    rat-Type: eutra-nr (6)
    ueCapabilityRAT-Container: a18ff01f858d80713400000100d19020040dc04d0f400e80c29d0b649f0005008ce00020401008020103002006008016
        UE-MRDC-Capability
            measAndMobParametersMRDC
                measAndMobParametersMRDC-XDD-Diff
                    sftd-MeasPSCell: supported (0)
                    sftd-MeasNR-Cell: supported (0)
                measAndMobParametersMRDC-FRX-Diff
                    simultaneousRxDataSSB-DiffNumerology: supported (0)
            rf-ParametersMRDC
                supportedBandCombinationList: 1 item
                    Item 0
                        BandCombination
                            bandList: 2 items
                                Item 0
                                    BandParameters: eutra (0)
                                        eutra
                                            bandEUTRA: 28
                                            ca-BandwidthClassDL-EUTRA: a (0)
                                            ca-BandwidthClassUL-EUTRA: a (0)
                                Item 1
                                    BandParameters: nr (1)
                                        nr
                                            bandNR: 78
                                            ca-BandwidthClassDL-NR: a (0)
                                            ca-BandwidthClassUL-NR: a (0)
                            featureSetCombination: 0
                            ca-ParametersEUTRA
                                simultaneousRx-Tx: supported (0)
                            ca-ParametersNR
                                simultaneousRxTxInterBandCA: supported (0)
                                simultaneousRxTxSUL: supported (0)
                                diffNumerologyWithinPUCCH-GroupSmallerSCS: supported (0)
                            mrdc-Parameters
                                dynamicPowerSharingENDC: supported (0)
                                tdm-Pattern: supported (0)
                                simultaneousRxTxInterBandENDC: supported (0)
                            supportedBandwidthCombinationSet: 80 [bit length 1, 7 LSB pad bits, 1... .... decimal value 1]
                            powerClass-v1530: pc2 (0)
                appliedFreqBandListFilter: 2 items
                    Item 0
                        FreqBandInformation: bandInformationEUTRA (0)
                            bandInformationEUTRA
                                bandEUTRA: 28
                    Item 1
                        FreqBandInformation: bandInformationNR (1)
                            bandInformationNR
                                bandNR: 78
                supportedBandCombinationList-v1540: 1 item
                    Item 0
                        BandCombination-v1540
                            bandList-v1540: 2 items
                                Item 0
                                    BandParameters-v1540
                                        srs-TxSwitch
                                            supportedSRS-TxPortSwitch: notSupported (7)
                                Item 1
                                    BandParameters-v1540
                                        srs-TxSwitch
                                            supportedSRS-TxPortSwitch: t1r4 (1)
                            ca-ParametersNR-v1540
                                csi-RS-IM-ReceptionForFeedbackPerBandComb
                                    maxNumberSimultaneousNZP-CSI-RS-ActBWP-AllCC: 10
                                    totalNumberPortsSimultaneousNZP-CSI-RS-ActBWP-AllCC: 64
                                simultaneousCSI-ReportsAllCC: 5
                supportedBandCombinationList-v1560: 1 item
                    Item 0
                        BandCombination-v1560
                            ca-ParametersNR-v1560
                                diffNumerologyWithinPUCCH-GroupLargerSCS: supported (0)
            generalParametersMRDC
                splitSRB-WithOneUL-Path: supported (0)
                splitDRB-withUL-Both-MCG-SCG: supported (0)
                srb3: supported (0)
            featureSetCombinations: 1 item
                Item 0
                    FeatureSetCombination: 2 items
                        Item 0
                            FeatureSetsPerBand: 2 items
                                Item 0
                                    FeatureSet: eutra (0)
                                        eutra
                                            downlinkSetEUTRA: 1
                                            uplinkSetEUTRA: 1
                                Item 1
                                    FeatureSet: eutra (0)
                                        eutra
                                            downlinkSetEUTRA: 1
                                            uplinkSetEUTRA: 1
                        Item 1
                            FeatureSetsPerBand: 2 items
                                Item 0
                                    FeatureSet: nr (1)
                                        nr
                                            downlinkSetNR: 1
                                            uplinkSetNR: 1
                                Item 1
                                    FeatureSet: nr (1)
                                        nr
                                            downlinkSetNR: 2
                                            uplinkSetNR: 2
            pdcp-ParametersMRDC-v1530
                pdcp-DuplicationSplitSRB: supported (0)
                pdcp-DuplicationSplitDRB: supported (0)

除了appliedFreqBandListFilter字段外，还上报了很多其他信息。主要关注其中的rf-ParametersMRDC-》BandCombination。

上报了终端的NSA 载波聚合能力是 lte b28+ nr n78的双载波聚合能力【在这里是一个b28的载波和一个n78的载波】。

复制代码
rf-ParametersMRDC
                supportedBandCombinationList: 1 item
                    Item 0
                        BandCombination
                            bandList: 2 items
                                Item 0
                                    BandParameters: eutra (0)
                                        eutra
                                            bandEUTRA: 28
                                            ca-BandwidthClassDL-EUTRA: a (0)
                                            ca-BandwidthClassUL-EUTRA: a (0)
                                Item 1
                                    BandParameters: nr (1)
                                        nr
                                            bandNR: 78
                                            ca-BandwidthClassDL-NR: a (0)
                                            ca-BandwidthClassUL-NR: a (0)

网络RRC重配消息下发和NR相关的检测对象measObjectNR-r15和与NR相关的event事件。

网络知道了终端的NSA能力支持lte b28+ nr n78，就会在rrc重配置消息中配置终端检测n78的小区。

如下面measObject配置了5G n78的642624频点。 下发了 eventB1-NR上报。 即检测5G n78的 频点642624邻区质量，高于一定门限则上报。

RRC重配消息

复制代码
rrcConnectionReconfiguration-r8
    measConfig
        measObjectToAddModList: 1 item
            Item 0
                MeasObjectToAddMod
                    measObjectId: 2
                    measObject: measObjectNR-r15 (5)
                        measObjectNR-r15
                            carrierFreq-r15: 642624
                            rs-ConfigSSB-r15
                                measTimingConfig-r15
                                    periodicityAndOffset-r15: sf20-r15 (2)
                                        sf20-r15: 0
                                    ssb-Duration-r15: sf5 (4)
                                subcarrierSpacingSSB-r15: kHz30 (1)
                            threshRS-Index-r15
                                nr-RSRP-r15: -140dBm <= SS-RSRP < -139dBm (17)
                            offsetFreq-r15: 0 dB
                            quantityConfigSet-r15: 1
                            bandNR-r15: setup (1)
                                setup: 78
        reportConfigToAddModList: 1 item
            Item 0
                ReportConfigToAddMod
                    reportConfigId: 3
                    reportConfig: reportConfigInterRAT (1)
                        reportConfigInterRAT
                            triggerType: event (0)
                                event
                                    eventId: eventB1-NR-r15 (5)
                                        eventB1-NR-r15
                                            b1-ThresholdNR-r15: nr-RSRP-r15 (0)
                                                nr-RSRP-r15: -121dBm <= SS-RSRP < -120dBm (36)
                                            .... .0.. reportOnLeave-r15: False
                                    hysteresis: 1dB (2)
                                    timeToTrigger: ms40 (1)
                            maxReportCells: 8
                            reportInterval: ms5120 (6)
                            reportAmount: r1 (0)
                            reportQuantityCellNR-r15
                                ..1. .... ss-rsrp: True
                                ...0 .... ss-rsrq: False
                                .... 0... ss-sinr: False
                            maxReportRS-Index-r15: 1
                            reportQuantityRS-IndexNR-r15
                                ...1 .... ss-rsrp: True
                                .... 0... ss-rsrq: False
                                .... .0.. ss-sinr: False
        measIdToAddModList: 1 item
            Item 0
                MeasIdToAddMod
                    measId: 3
                    measObjectId: 2
                    reportConfigId: 3
        quantityConfig
            quantityConfigNRList-r15: 1 item
                Item 0
                    QuantityConfigNR-r15
                        measQuantityCellNR-r15
                        measQuantityRS-IndexNR-r15
        measGapConfig: setup (1)//（测量间隙配置）
            setup
                gapOffset: gp1 (1)//间隙模式与偏移：采用Gap Pattern 1（GP1），每40 ms分配一个6 ms测量间隙，偏移量为20 ms。
                    gp1: 20
        ..1. .... mgta-r15: True//允许测量间隙：终端需在测量间隙内执行异频/异系统测量。

首先通过measIdToAddModList，添加了measID 3. 即只要 measObjectId: 2这个测量对象满足了 reportConfigId: 3测量配置的阈值，则就会将measObjectId涉及的小区信息上报。

复制代码
        measIdToAddModList: 1 item
            Item 0
                MeasIdToAddMod
                    measId: 3
                    measObjectId: 2
                    reportConfigId: 3

首先看测量配置：

当5G邻区的rsrp高于-121dbm时触发B1事件。

复制代码
reportConfigId: 3
                    reportConfig: reportConfigInterRAT (1)
                        reportConfigInterRAT //（异系统测量报告配置）
                            triggerType: event (0)
                                event
                                    eventId: eventB1-NR-r15 (5)//事件类型：B1事件，表示异系统邻区（如NR）信号质量超过门限。
                                        eventB1-NR-r15
                                            b1-ThresholdNR-r15: nr-RSRP-r15 (0)
                                                nr-RSRP-r15: -121dBm <= SS-RSRP < -120dBm (36)//触发门限：当NR邻区的SS-RSRP高于-121 dBm时触发B1事件。
                                            .... .0.. reportOnLeave-r15: False
                                    hysteresis: 1dB (2)//迟滞值：避免信号波动导致的频繁触发（需信号持续超过门限1 dB）。
                                    timeToTrigger: ms40 (1)//触发时间：满足条件后需持续40 ms才上报事件。
                            maxReportCells: 8//最大上报小区数：最多报告8个满足条件的小区。
                            reportInterval: ms5120 (6)//周期上报间隔：事件触发后，每隔5120 ms重复上报（若条件持续满足）。
                            reportAmount: r1 (0)//上报次数：仅上报1次（若设为infinity则持续上报直到取消）。
                            reportQuantityCellNR-r15//上报的测量量：仅上报SS-RSRP（关闭SS-RSRQ和SS-SINR）。
                                ..1. .... ss-rsrp: True
                                ...0 .... ss-rsrq: False
                                .... 0... ss-sinr: False
                            maxReportRS-Index-r15: 1 //最大上报参考信号索引数：每个小区仅上报最强1个SSB的测量结果。
                            reportQuantityRS-IndexNR-r15
                                ...1 .... ss-rsrp: True
                                .... 0... ss-rsrq: False
                                .... .0.. ss-sinr: False

再看测量对象：

复制代码
measObjectId: 2
                    measObject: measObjectNR-r15 (5)
                        measObjectNR-r15
                            carrierFreq-r15: 642624//目标小区5G n78的642624频点
                            rs-ConfigSSB-r15//（SSB参考信号配置）
                                measTimingConfig-r15
                                    periodicityAndOffset-r15: sf20-r15 (2)//SSB周期与偏移：周期为20 ms，偏移量为0，即每20 ms的帧起始位置发送SSB。
                                        sf20-r15: 0
                                    ssb-Duration-r15: sf5 (4)//SSB持续时间：占用连续5个子帧（SS Burst Set长度）。
                                subcarrierSpacingSSB-r15: kHz30 (1)//SSB子载波间隔：30 kHz，对应参数集（Numerology）μ=1。
                            threshRS-Index-r15
                                nr-RSRP-r15: -140dBm <= SS-RSRP < -139dBm (17)//门限值：当SS-RSRP（SS参考信号接收功率）高于-140 dBm时，触发测量事件。
                            offsetFreq-r15: 0 dB//频率偏移量：测量结果不调整（若为+3 dB，则测量值加3 dB后再评估触发条件）。
                            quantityConfigSet-r15: 1
                            bandNR-r15: setup (1)//目标小区工作在n78频段
                                setup: 78

参数总结

参数 值/配置 作用
carrierFreq-r15 642624 目标NR频点（n78频段）
eventB1-NR-r15 SS-RSRP > -121 dBm 触发异系统上报
measGapConfig GP1, offset=20 ms 每40 ms分配6 ms间隙，供终端测量其他频段/系统
reportQuantityCellNR 仅SS-RSRP 简化上报内容，降低信令开销

终端上报NR邻区给4G网络

终端通过measResultNeighCellListNR-r15上报了4个，pci为23,221,219,22的小区。rsrp分别为-86，-92，-94，-102dbm。

复制代码
measurementReport-r8
    measResults
        measId: 3
        measResultPCell
            rsrpResult: -85dBm <= RSRP < -84dBm (56)
            rsrqResult: -12dB <= RSRQ < -11.5dB (16)
        measResultNeighCells: measResultNeighCellListNR-r15 (4)
            measResultNeighCellListNR-r15: 4 items
                Item 0
                    MeasResultCellNR-r15
                        pci-r15: 23
                        measResultCell-r15
                            rsrpResult-r15: -86dBm <= SS-RSRP < -85dBm (71)
                        measResultRS-IndexList-r15: 1 item
                            Item 0
                                MeasResultSSB-Index-r15
                                    ssb-Index-r15: 1
                Item 1
                    MeasResultCellNR-r15
                        pci-r15: 221
                        measResultCell-r15
                            rsrpResult-r15: -92dBm <= SS-RSRP < -91dBm (65)
                        measResultRS-IndexList-r15: 1 item
                            Item 0
                                MeasResultSSB-Index-r15
                                    ssb-Index-r15: 4
                Item 2
                    MeasResultCellNR-r15
                        pci-r15: 219
                        measResultCell-r15
                            rsrpResult-r15: -94dBm <= SS-RSRP < -93dBm (63)
                        measResultRS-IndexList-r15: 1 item
                            Item 0
                                MeasResultSSB-Index-r15
                                    ssb-Index-r15: 6
                Item 3
                    MeasResultCellNR-r15
                        pci-r15: 22
                        measResultCell-r15
                            rsrpResult-r15: -102dBm <= SS-RSRP < -101dBm (55)
                        measResultRS-IndexList-r15: 1 item
                            Item 0
                                MeasResultSSB-Index-r15
                                    ssb-Index-r15: 4

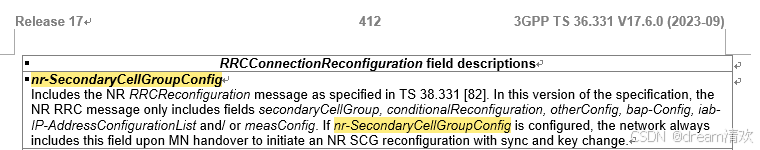

4G 通过RRC重配消息添加5G辅小区到4G锚点小区

主要涉及的字段：

目的：在 LTE 主小区（PCell）基础上添加 NR 辅小区（SCell），实现双连接（EN-DC）。

关键字段：

radioResourceConfigDedicated：配置 LTE 侧的专用无线资源（如 DRB、MAC 参数）。

nr-Config-r15：携带 NR 辅小区的完整配置（通过 nr-SecondaryCellGroupConfig-r15 字段嵌入）。

nr-Config-》setup-》nr-SecondaryCellGroupConfig

nr-RadioBearerConfig

复制代码
 nr-Config-r15                   CHOICE {
        release                         NULL,
        setup                           SEQUENCE {
            endc-ReleaseAndAdd-r15  BOOLEAN,
            nr-SecondaryCellGroupConfig-r15 OCTET STRING        OPTIONAL,   -- Need ON
            p-MaxEUTRA-r15                  P-Max               OPTIONAL    -- Need ON
        }
    }

LTE 主站配置解析

复制代码
    radioResourceConfigDedicated
        drb-ToAddModList: 1 item
            Item 0
                DRB-ToAddMod// DRB 配置
                    drb-Identity: 1//作用：标识数据无线承载（DRB）的 ID，与后续 NR 侧的 DRB 关联。
                    logicalChannelIdentity: 4
                    rlc-Config-v1510
                        reestablishRLC-r15: true (0)//RLC 重建：指示终端在重配置时重建 RLC 实体，确保数据传输连续性。
        mac-MainConfig: explicitValue (0)
            explicitValue
                timeAlignmentTimerDedicated: infinity (7)//时间对齐定时器：设置为无限，避免因定时器超时导致上行失步。
                dualConnectivityPHR: setup (1)//双连接功率余量报告：启用双连接下的 PHR 上报，协调 LTE 和 NR 的发射功率。
                    setup
                        phr-ModeOtherCG-r12: virtual (1)

NR辅小区 nr-RadioBearerConfig2-r15

复制代码
nr-RadioBearerConfig2-r15: 140501d3749850// NR 辅小区（SCell）的无线承载参数和安全策略
    RadioBearerConfig
        drb-ToAddModList: 1 item
            Item 0
                DRB-ToAddMod
                    drb-Identity: 1//标识数据无线承载（DRB）的 ID
                    reestablishPDCP: true (0)//强制终端重建 PDCP 实体，确保数据传输的连续性
                    pdcp-Config
                        moreThanOneRLC//指示该 DRB 使用多个 RLC 实体（例如在双连接或载波聚合场景中）
                            primaryPath//主路径归属的小区组：数据默认通过 NR 辅小区组（SCG ID=1）传输，与 LTE 主小区组（MCG）协同。
                                cellGroup: 1
                            ul-DataSplitThreshold: infinity (23)//上行数据分流阈值：设置为无限大（infinity），表示禁用上行数据分流，所有数据通过主路径（NR SCell）传输。
                                                               //适用于 NR 辅小区信号质量较好，无需通过 LTE 分流以降低时延或提升可靠性
                        t-Reordering: ms180 (18)//PDCP 重排序定时器：设置 180 ms 的接收端重排序窗口，用于处理乱序到达的 PDCP 数据包。
        securityConfig
            securityAlgorithmConfig
                cipheringAlgorithm: nea2 (2)
            keyToUse: secondary (1)

ul-DataSplitThreshold: infinity

适用于 NR 辅小区信号质量较好，无需通过 LTE 分流以降低时延或提升可靠性。

若需启用 LTE-NR 上行分流，应设置 ul-DataSplitThreshold 为有限值，触发分流条件。

t-Reordering: PDCP 重排序定时器

过长：可能增加端到端时延，但减少重传概率。

过短：可能因乱序触发不必要的重传，适用于低时延敏感业务。

NR 辅小区组配置（nr-SecondaryCellGroupConfig-r15）

即：nr-SecondaryCellGroupConfig就是一个NR RRCReconfiguration消息的套壳。不过在lte下发的nr-SecondaryCellGroupConfig中，只会包含secondaryCellGroup, conditionalReconfiguration, otherConfig, bap-Config, iab-IP-AddressConfigurationList and/ or measConfig.

nr-SecondaryCellGroupConfig：

在采用双连接（DC）技术的 NR 系统中，nr-SecondaryCellGroupConfig 信息单元（IE）对于配置 Secondary Cell Groups（SCG）极为关键。此配置适用于涉及 NR-DC（NR-NR 双连接）或 EN-DC（EUTRA-NR 双载波）的场景。

针对采用 DC 的 NR 系统：

此配置允许用户设备（UE）连接到不同无线接入技术（如 LTE 和 NR）的多个小区，或者多个 NR 小区。

针对 NR-DC 或 EN-DC 的 SCG 配置：

该 IE 提供用于设置、修改或释放 SCG 的参数。它控制主小区组（MCG）与 SCG 之间的交互，以确保主连接和辅连接之间高效协调。这使得网络能够提升数据吞吐量、增强移动性，并支持如超可靠低时延通信（URLLC）等先进应用场景。

nr-Config-r15->nr-SecondaryCellGroupConfig-r15->RRCReconfiguration->secondaryCellGroup->CellGroupConfig->spCellConfig-》reconfigurationWithSync

在spCellConfig可以看到确实分配了nr n78的642624频点， pci为23的小区。其他还有很多很多更详细的参数，没有贴上来。

复制代码
spCellConfig
servCellIndex: 16
reconfigurationWithSync
	spCellConfigCommon
		physCellId: 23
		downlinkConfigCommon
			frequencyInfoDL
				absoluteFrequencySSB: 642624
				frequencyBandList: 1 item
					Item 0
						FreqBandIndicatorNR: 78
				absoluteFrequencyPointA: 640058
				scs-SpecificCarrierList: 1 item
					Item 0
						SCS-SpecificCarrier
							offsetToCarrier: 0
							subcarrierSpacing: kHz30 (1)
							carrierBandwidth: 273

5G 辅小区添加成功

上一步，4G LTE通过RRC重配消息套壳5G 的 RRC重配消息，通知添加5G辅小区。

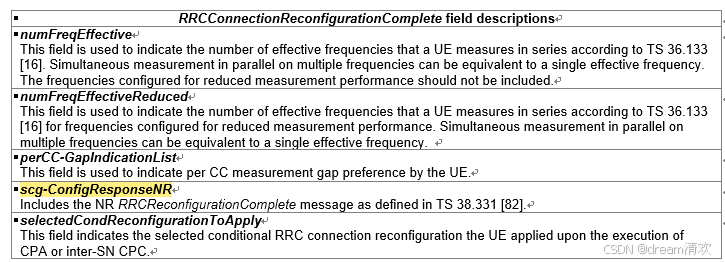

5G辅小区添加成功后，终端通过发送4G LTE的rrcConnectionReconfigurationComplete中的scg-ConfigResponseNR字段套壳NR RRCReconfigurationComplete消息，告知网络5G辅小区添加成功。

参考

https://www.sharetechnote.com/html/5G/5G_LTE_Interworking.html

https://www.sharetechnote.com/html/5G/5G_RRC_Reconfiguration.html

相关推荐
深光标准技术2 天前
技术服务业-首套运营商网络路由5G SA测试专网搭建完成并对外提供服务
网络·5g·5g sa测试·5g测试
ctrlworks2 天前
5G技术赋能楼宇自控系统，数据传输与指令响应效率双提升
5g·康沃思物联·建筑设备管理系统·楼宇自控系统厂家·ba系统·建筑自动化管理系统
XINVRY-FPGA3 天前
XC7A200T-2FFG1156I FPGA AMD Xilinx Artix-7
5g·ai·fpga开发·云计算·硬件工程·fpga
智联物联4 天前
智联物联RG3000边缘计算网关助力智慧城市建设
5g·智慧城市·边缘计算·智慧楼宇·环境监测·智能网关·wifi6
晶振厂家-晶发电子5 天前
5G基站选择±10ppm晶振及低相噪技术解析
5g·晶振·电子元器件·晶振知识
北极光SD-WAN组网5 天前
光伏行业如何利用SD-WAN优化分布式网络：替代MPLS、VPN、4G/5G的网络架构升级与云安全方案全解析
网络·5g·架构
VR最前沿5 天前
搜维尔科技VR+5G教室建设方案，推动实现教育数字化转型
科技·5g·vr
AORO_BEIDOU6 天前
遨游三防科普：三防平板是什么？有什么特殊功能？
人工智能·5g·安全·智能手机·电脑·信息与通信
猎人everest6 天前
什么是5G前传、中传、回传？
网络·5g·信息与通信
热门推荐
01KGG转MP3工具|非KGM文件|解密音频02YOLOv8入门 | 重要性能衡量指标、训练结果评价及分析及影响mAP的因素【发论文关注的指标】03从零安装 LLaMA-Factory 微调 Qwen 大模型成功及所有的坑04【SpeedAI科研小助手】2分钟极速解决知网维普重复率、AIGC率过高，一键全文降！文件格式不变，公式都保留的！05VMware虚拟机安装Win7专业版保姆级教程（附镜像包）06DeepSeek各版本说明与优缺点分析07头歌的数据库的第二次作业的答案08组基轨迹建模 GBTM的介绍与实现（Stata 或 R）09Coze扣子平台完整体验和实践（附国内和国际版对比）10【操作系统】Linux之网络编程(UDP)（头歌作业）
