STP配置

由于我们演示的是STP 但是华为交换机默认的都是MSTP所以要换到STP以下是方法

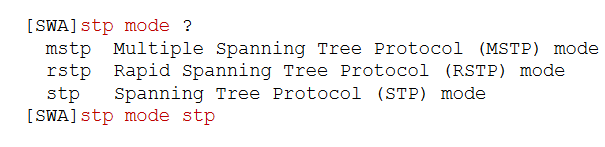

STP mode ?

查看模式

STP mode stp

选择stp

换好了后配置交换机优先级

[SWA]stp priority 4096

Apr 15 2013 16:15:33-08:00 SWA DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25.191.3.1 configurations have been changed. The current change number is 4, the change loop count is 0, and the maximum number of records is 4095.

通过修改交换机的优先级,可以配置交换机为根交换机

基于企业业务对网络的需求,一般建议手动指定网络中配置高、性能好的交换机为根桥。 可以通过配置桥优先级来指定网络中的根桥,以确保企业网络里面的数据流量使用最优路径转发。 stp priority priority命令用来配置设备优先级值。priority值为整数,取值范围为0到61440,步长为4096。缺省情况下,交换设备的优先级取值是32768。另外,可以通过stp root primary命令指定生成树里的根桥

配置路径开销

SWC\]stp pathcost-standard ? dot1d-1998 IEEE 802.1D-1998 dot1t IEEE 802.1T legacy Legacy \[SWC\]interface GigabitEthernet 0/0/1 \[SWC-GigabitEthernet0/0/1\]stp cost 2000 华为X7系列交换机支持三种路径开销标准,以确保和友商设备保持兼容。缺省情况下,路径开销标准为IEEE 802.1t。 stp pathcost-standard { dot1d-1998 \| dot1t \| legacy }命令用来配置指定交换机上路径开销值的标准。 每个端口的路径开销也可以手动指定。此STP路径开销控制方法须谨慎使用,手动指定端口的路径开销可能会生成次优生成树拓扑。 stp cost cost命令取决于路径开销计算方法: * 使用华为的私有计算方法时,cost取值范围是1~200000。 * 使用IEEE 802.1d标准方法时,cost取值范围是1~65535。 * 使用IEEE 802.1t标准方法时,cost取值范围是1~200000000。 ### 配置验证 display stp命令用来检查当前交换机的STP配置。命令输出中信息介绍如下。 CIST Bridge参数标识指定交换机当前桥ID,包含交换机的优先级和MAC地址。 Bridge Times参数标识Hello定时器、Forward Delay定时器、Max Age定时器的值。 CIST Root/ERPC参数标识根桥ID以及此交换机到根桥的根路径开销 根桥产生故障后,其他交换机会被选举为根桥。那么原来的根桥恢复正常之后,网络又会发生什么变化呢? 路径开销和根路径开销的区别是什么? 如果生成树网络里面根桥发生了故障 则其它交换机中优先级最高的交换机会被选举为新的根桥。如果原来根桥再次激活 则网络又会根据BID来重新选举新的根桥 根路径开销是到根桥的路径的总开销 而路径开销指的是交换机端口的开销
