电网“逆流”怎么办?如何实现分布式光伏发电全部自发自用?

2024年10月9日,国家能源局综合司发布了《分布式光伏发电开发建设管理办法(征求意见稿)》,意见稿规定了户用分布式光伏、一般工商业分布式光伏以及大型工商业分布式光伏的发电上网模式,当选择全部自发自用模式时,需要配置防逆流装置。

在分布式光伏系统中,当光伏发电的功率大于本地负荷功率时,多余的电力无法被本地负荷完全消纳,就会流入电网,形成逆流。电网逆流会导致电网系统电压升高,而长时间的过压运行,会损坏用户侧和光伏发电侧设备;另外,伴随光伏系统并网规模的不断扩大,逆流甚至会影响整个电网系统的安全稳定运行。

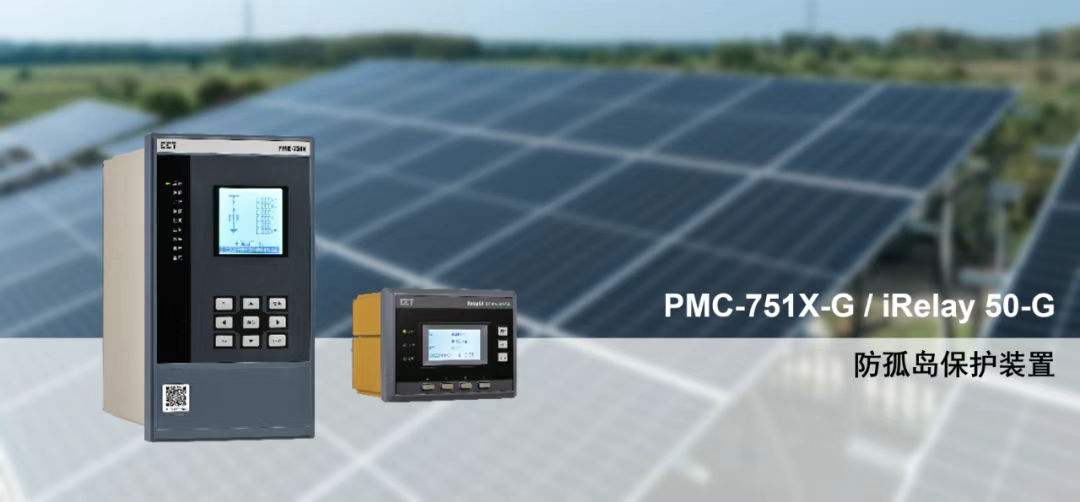

PMC-751X-G/iRelay 50-G 防孤岛保护装置具有逆功 率保护功能,当光伏系统发生逆流时,装置会监测到逆功率并触发保护动作,跳开光伏并网开关,从而避免发生电网逆流,实现分布式光伏系统的发电量全部自发自用。

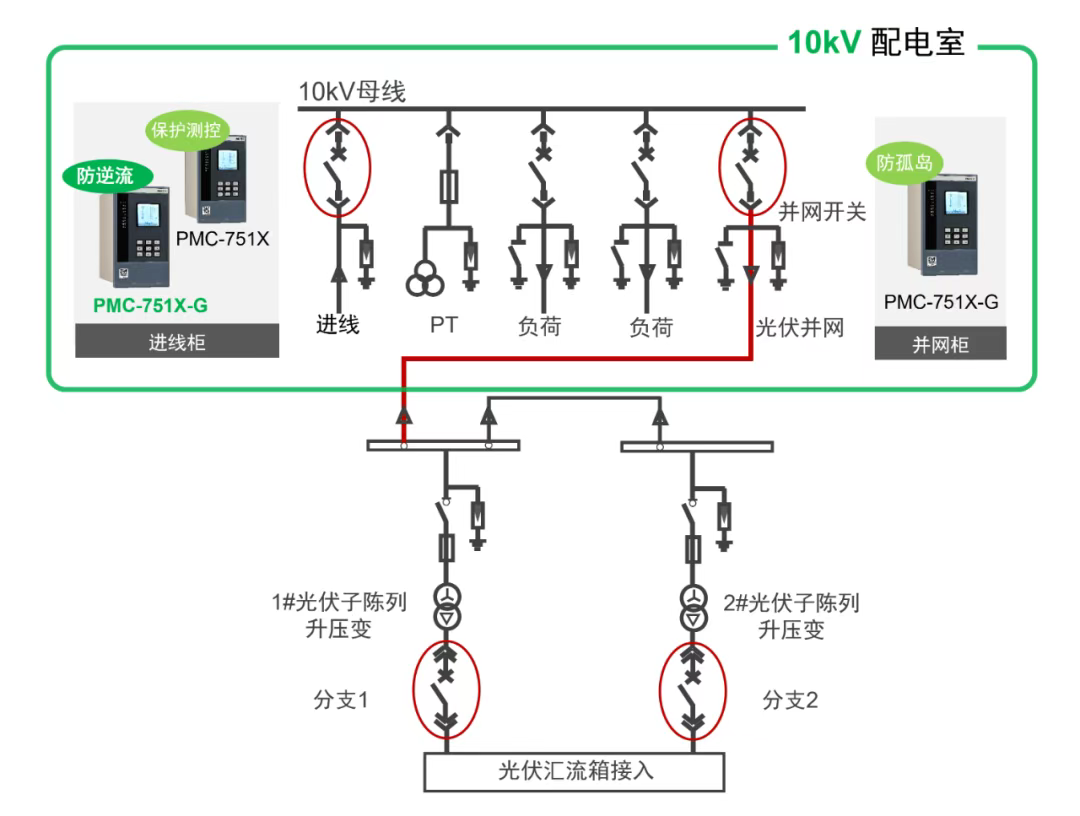

10kV光伏发电系统

在10kV光伏发电系统中,推荐在进线柜安装PMC-751X-G并投入逆功率保护功能,当进线柜出现逆流,PMC-751X-G监测到逆功率后触发保护动作,跳开分支1或分支2断路器,降低光伏发电功率,保证全部发电自发自用;若PMC-751X-G再次监测到逆功率,便会跳开光伏并网开关,避免发生电网逆流。

400V光伏发电系统

在400V光伏发电系统中,推荐在光伏并网柜安装iRelay 50-G并投入逆功率保护功能。当并网开关出现逆流,iRelay 50-G监测到逆功率后触发保护动作,选择跳开Q01并网开关,降低发电功率,保证全部发电自发自用;如果iRelay 50-G再次监测到逆功率,便会触发保护动作跳开Q02并网开关,避免发生电网逆流。

PMC-751X-G/iRelay 50-G防孤岛保护装置不仅具有逆功率保护功能,解决电网逆流问题,实现分布式光伏系统的发电量全部自发自用;还具有低频保护、高频保护、低压保护、过压保护、频率突变保护、频率滑差保护等功能,广泛应用于光伏系统、风力发电系统、储能系统以及微型电网等场景。
