keil编译输出中 Code,RO-data,RW-data,ZI-data的分析（例如：增加或减少了初始化非0的数据，为什么RW-data大小不变）

一、在keil编译输出时，可以看到如下图1所示的编译信息。

图1

其中：

Code：是指程序代码所占用的ROM大小，存储在FLASH中，程序运行期间大小不变。

RO-data：只读常量，程序中所定义的指令和常量占空间大小。程序运行期间不变。如const类型，存储在FLASH中。

RW-data：可读可写变量，已被初始化的可读可写变量所占空间大小，存储在FLASH中。程序运行期间会变，初始化时RW-data会从FLASH拷贝到SRAM。

ZI-data：没有被初始化的或者已被初始化为0的可读可写变量占空间大小。存储在SRAM中。

二、增加或减少了初始化为非0的数据，为什么RW-data大小看着好像不变

INT16       m_i16_TVolt[10];

在程序中有定义一个全局变量数组m_i16_TVolt[10]，如上图可见。在使用keil编译时，可见RW-data大小为2668，如图2所示。

图2

当我修改程序，将数组进行初始化，如下：

INT16       m_i16_TVolt[10]={10,10,10,10,10,10,10,10,10,10};

数组内容全部初始化为10。那再看下keil编译后，RW-data的大小，如图3所示。

图3

从图3可知，RW-data大小仍然为2668。为什么呢？？数组进行了初始化，RW-data按理说应该增大呀！

这就需要我们查看程序编译后的map文件，map文件可详细看到关于程序中每个c文件的RW-data、Code、RO-data等所占据的大小。

图4

图5

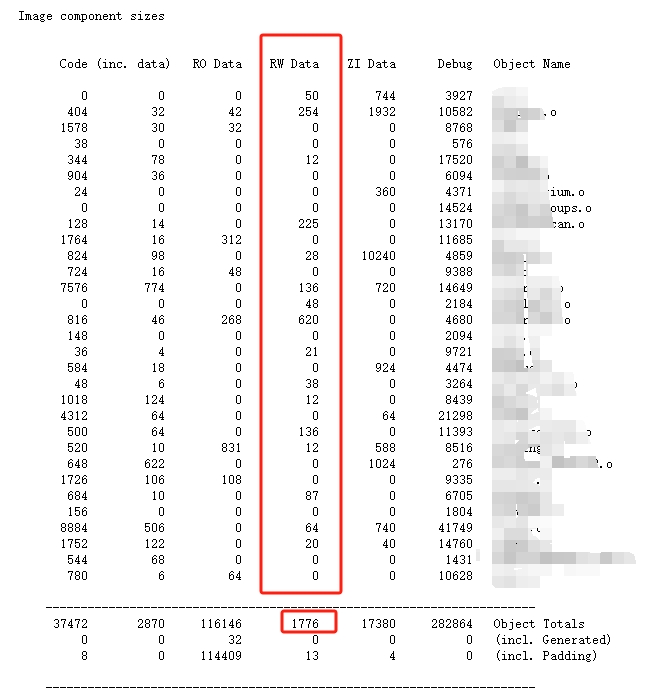

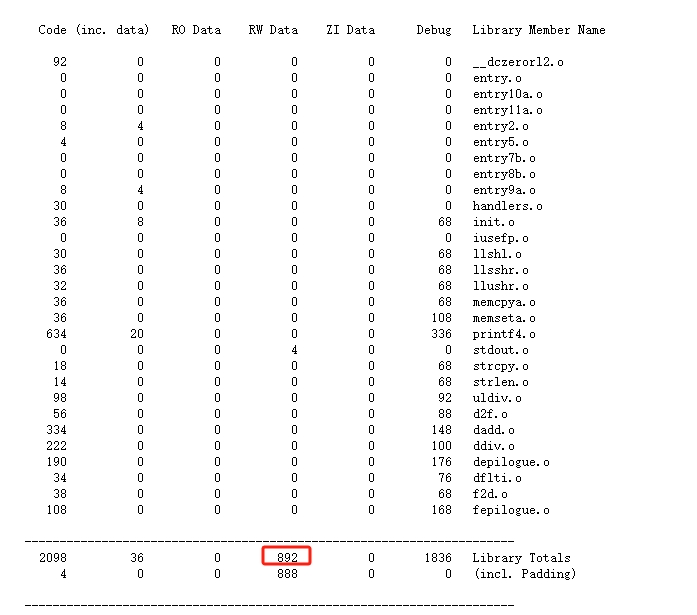

图4和图5是数组m_i16_TVolt[10]未初始化的map文件。从图4和图5可计算得出，c文件Object Totals中RW-data是1776， Library Totals中RW-data是892，两者之和为1776+892=2668。

图6

图7

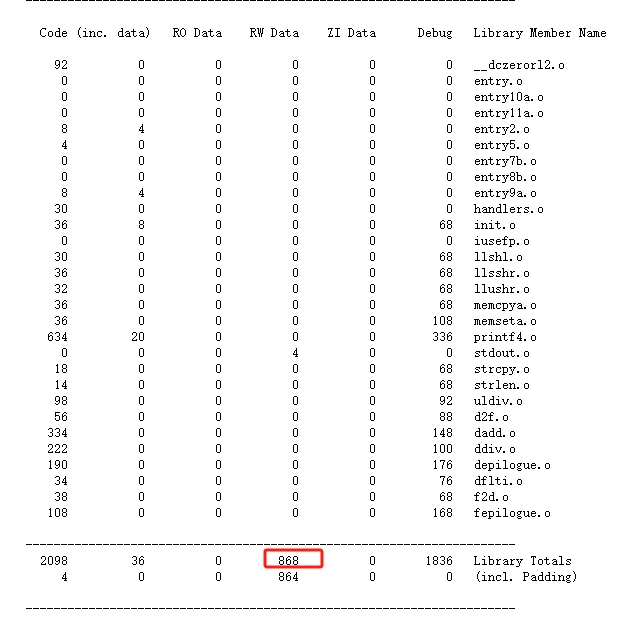

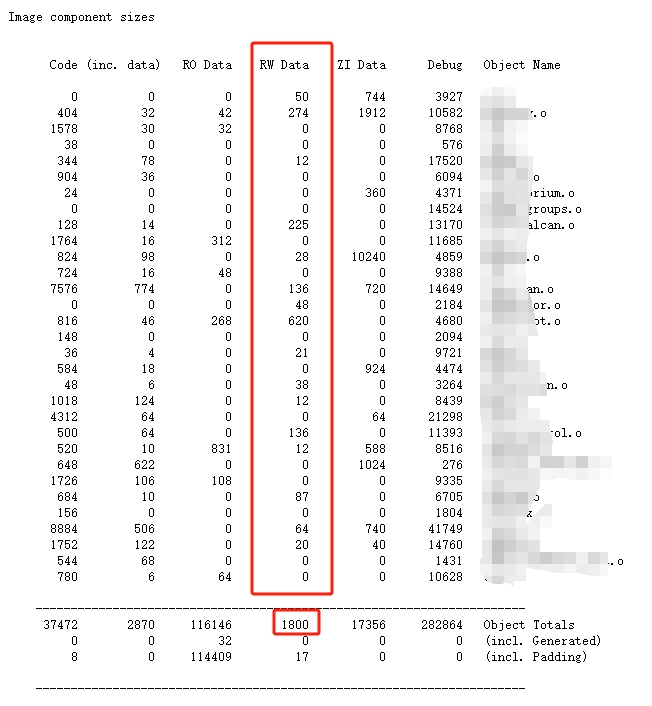

图6和图7是数组 m_i16_TVolt[10]成员全部初始化为10以后编译输出的map文件。从图6和图7可看到，c文件Object Totals中RW-data是1800，未初始化之前RW-data是1776。 Library Totals中RW-data是868，未初始化的时候该数值RW-data是892。但是两者之和仍然为1800+868=2668。

所以仅仅只是看编译信息，RW-data数值未变，不过实际上在变量初始化后，C文件中RW-data确实是有增加的。但map文件中的Library Totals里面的incl.Padding 减少了。最终两者之和不变而已。
