DeepSeek + Mermaid：零代码玩转专业流程图

一、工具组合超能力解析

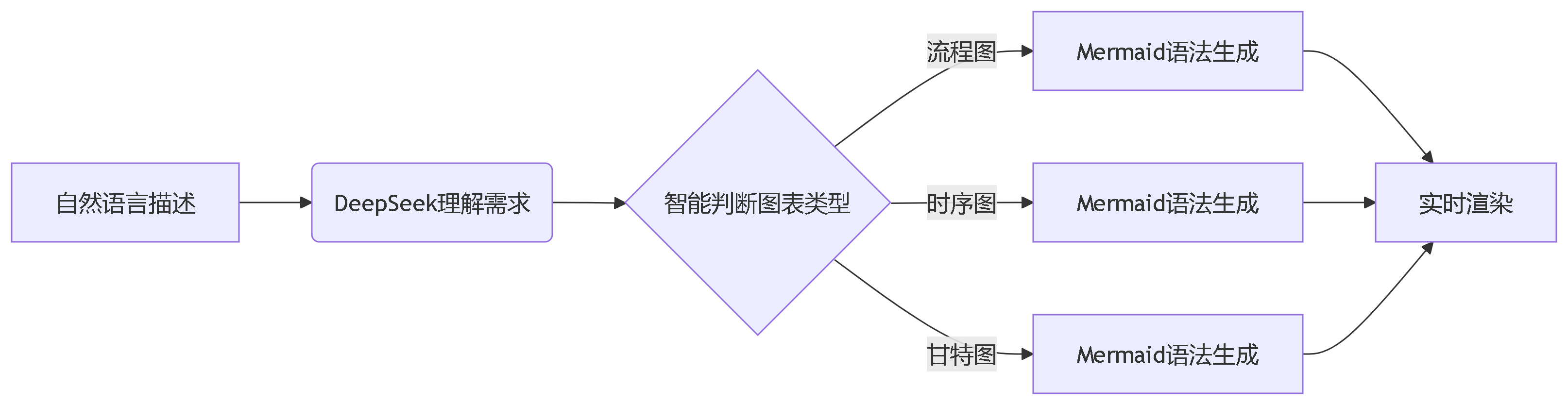

黄金组合优势：

1. 语言到图表的直接转换 - 用中文描述即可生成专业图表
2. 动态修正能力 - 实时调整描述立即更新图表
3. 企业级复杂度支持 - 轻松处理多层级流程
4. 零安装成本 - 纯Web环境运行

---

二、Mermaid核心语法速成

1. 流程图基础结构

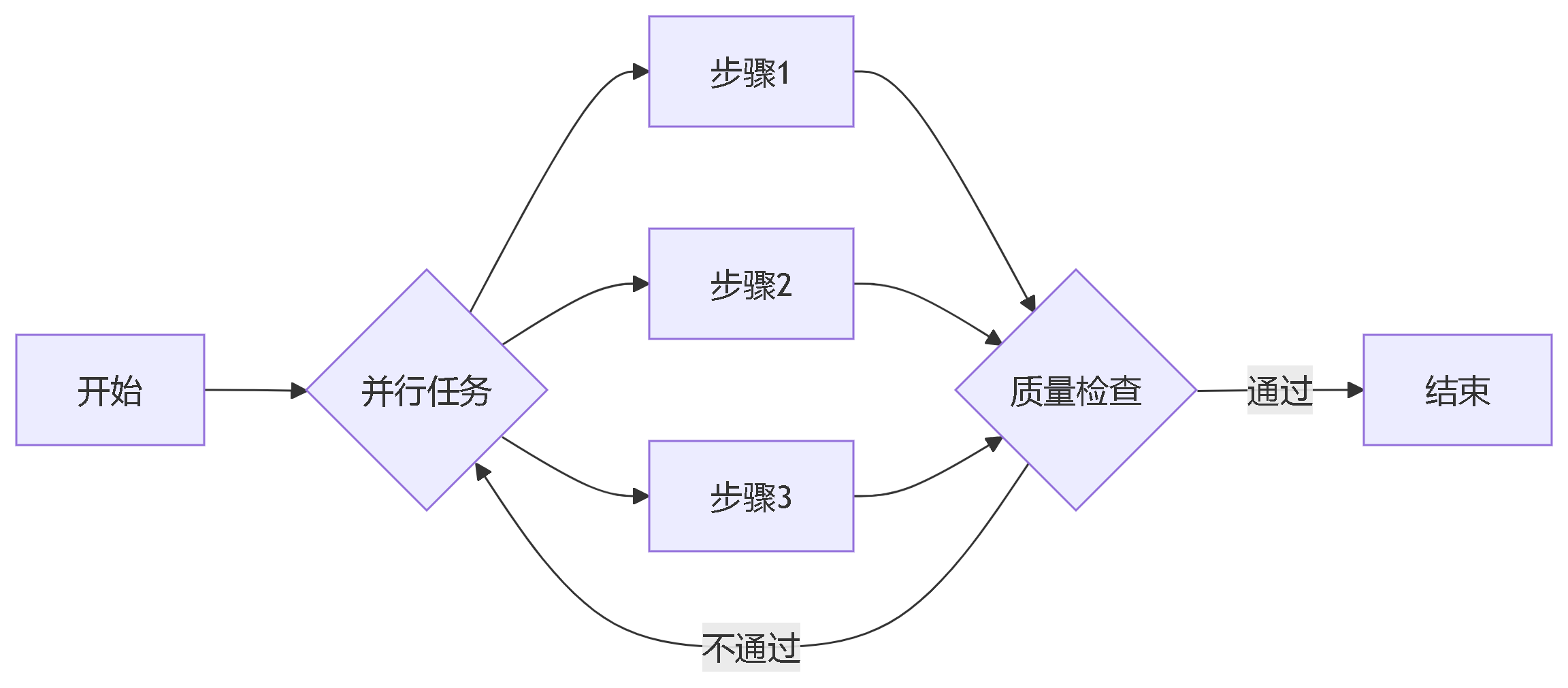

描述词：

"创建一个横向流程图，包含开始节点、3个并行处理步骤、决策分支和结束节点"

DeepSeek生成：

graph LR
    A[开始] --> B{并行任务}
    B --> C[步骤1]
    B --> D[步骤2]
    B --> E[步骤3]
    C --> F{质量检查}
    D --> F
    E --> F
    F -->|通过| G[结束]
    F -->|不通过| B

2. 时序图交互

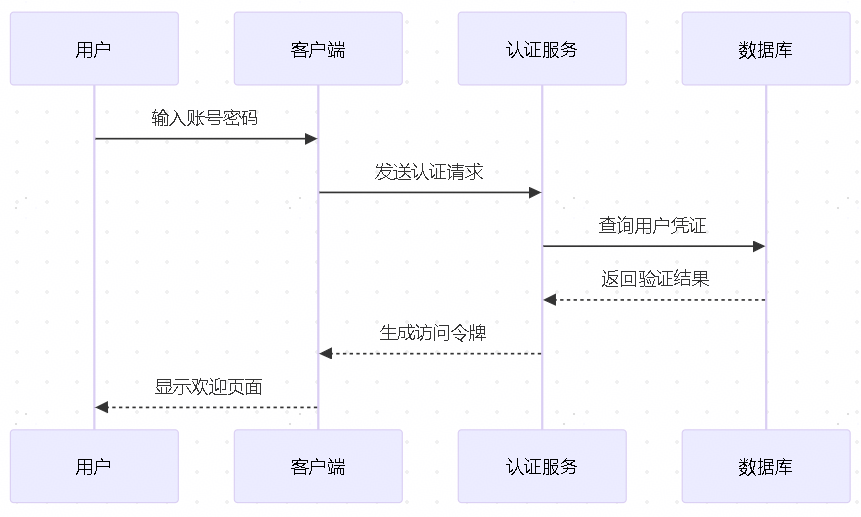

描述词：

"生成用户登录系统的时序图，包含客户端、认证服务、数据库的三方交互"

DeepSeek生成：

sequenceDiagram
    participant 用户
    participant 客户端
    participant 认证服务
    participant 数据库

    用户->>客户端： 输入账号密码
    客户端->>认证服务： 发送认证请求
    认证服务->>数据库： 查询用户凭证
    数据库-->>认证服务： 返回验证结果
    认证服务-->>客户端： 生成访问令牌
    客户端-->>用户： 显示欢迎页面

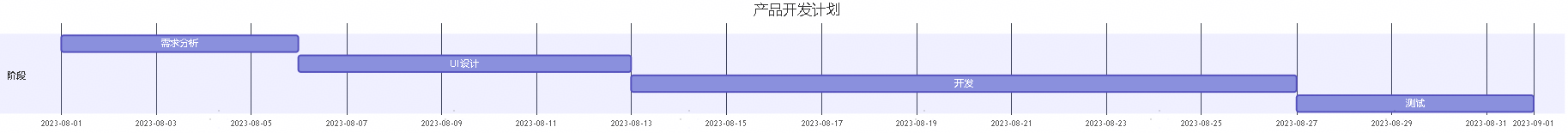

3. 甘特图项目管理

描述词：

"创建产品开发甘特图，包含需求分析(5天)、UI设计(7天)、开发(14天)、测试(5天)阶段，测试在开发完成后开始"

DeepSeek生成：

gantt
    title 产品开发计划
    dateFormat  YYYY-MM-DD
    section 阶段
    需求分析     ：a1, 2023-08-01, 5d
    UI设计       ：a2, after a1, 7d
    开发         ：a3, after a2, 14d
    测试         ：a4, after a3, 5d

---

三、企业级应用实战案例

案例1：采购审批流程

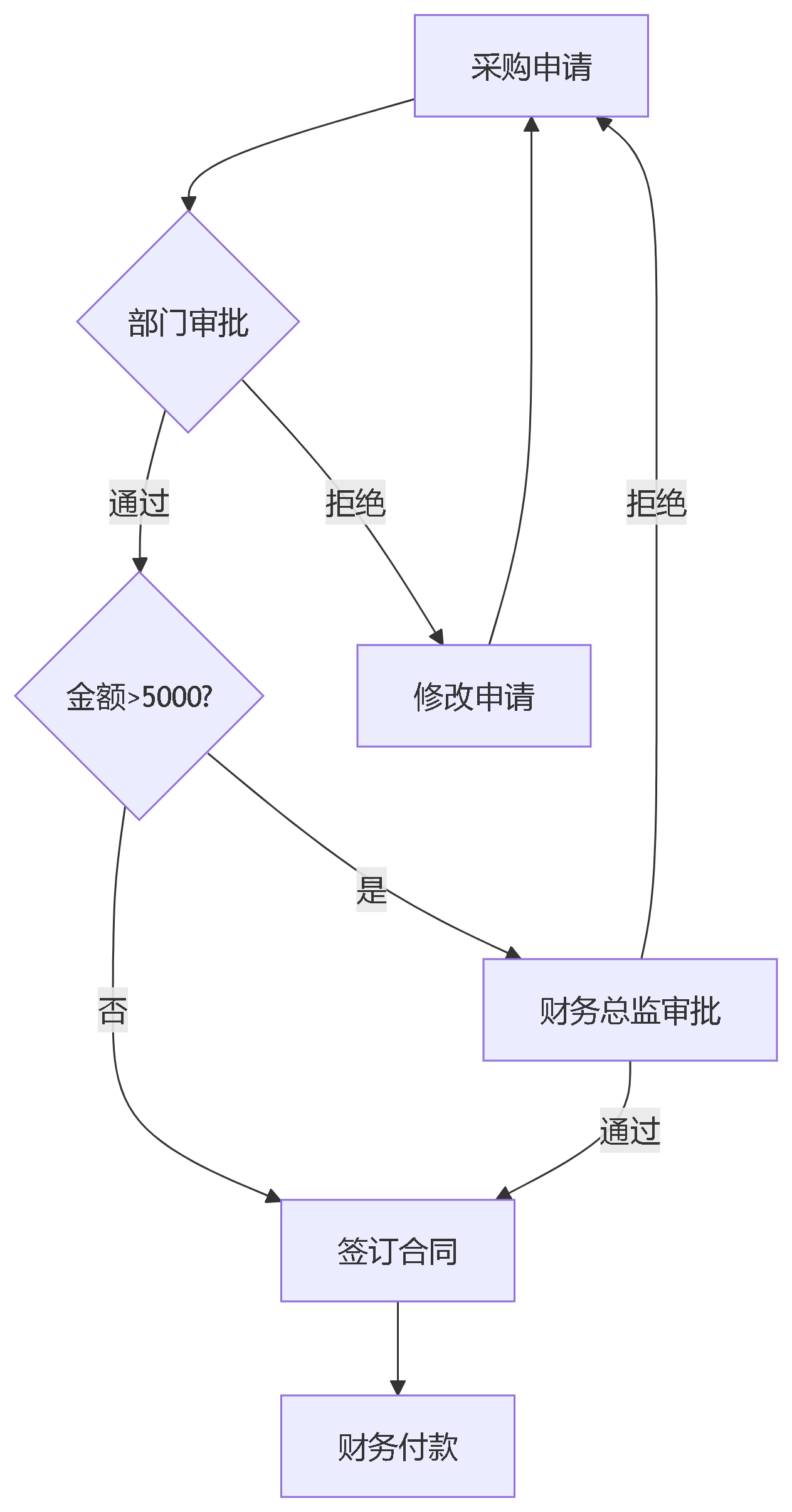

描述词：

"垂直流程图：采购申请->部门审批->金额>5000转财务总监->签订合同->付款，包含回退路径"

DeepSeek生成：

graph TD
    A[采购申请] --> B{部门审批}
    B -->|通过| C{金额>5000?}
    C -->|是| D[财务总监审批]
    C -->|否| E[签订合同]
    D -->|通过| E
    D -->|拒绝| A
    E --> F[财务付款]
    B -->|拒绝| G[修改申请]
    G --> A

案例2：微服务架构图

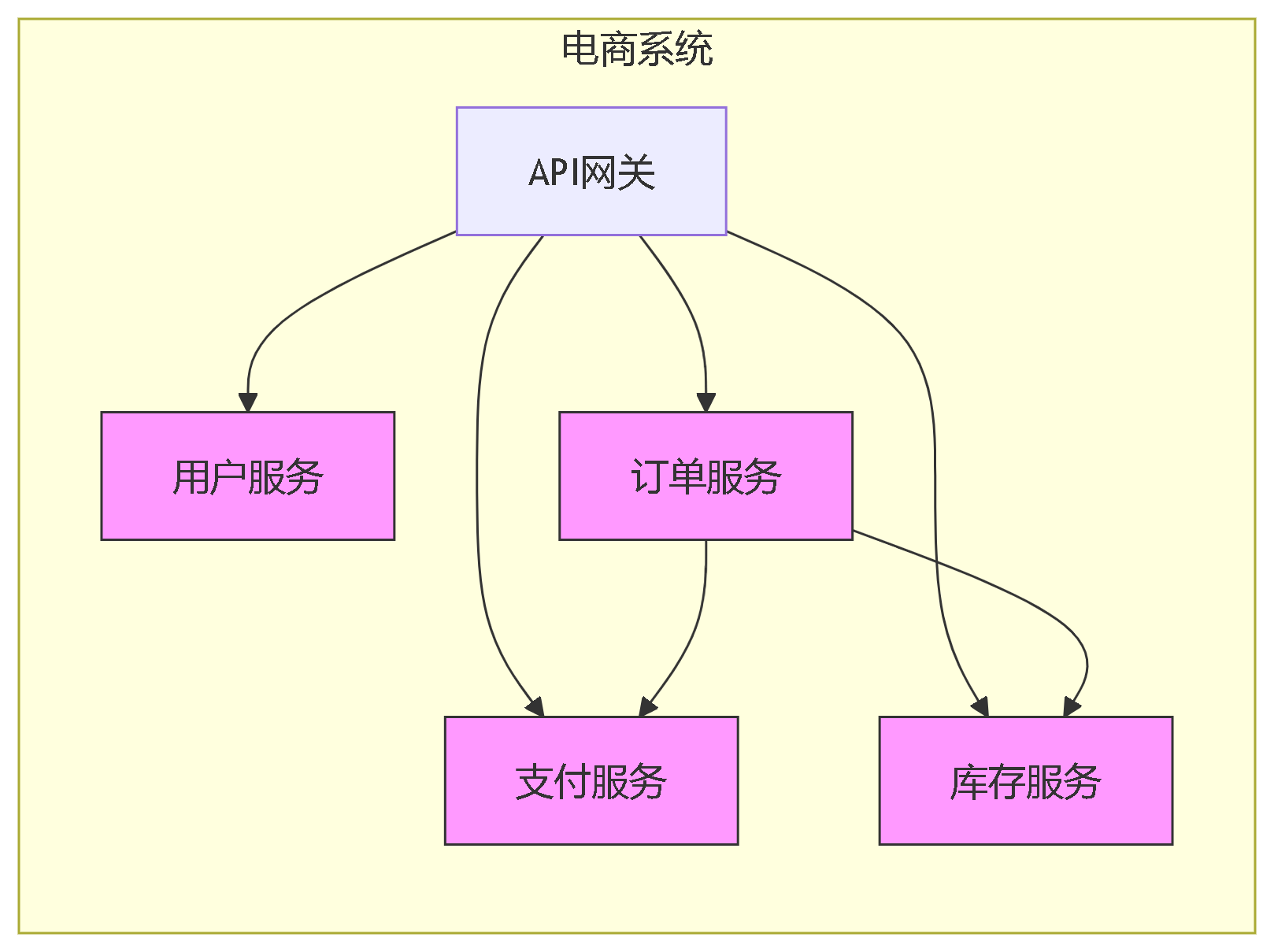

描述词：

"生成电商系统架构图：用户服务、订单服务、支付服务、库存服务，用不同颜色表示，显示API网关入口"

DeepSeek生成：

graph TB
    subgraph 电商系统
        direction TB
        GW[API网关] --> US[用户服务]
        GW --> OS[订单服务]
        GW --> PS[支付服务]
        GW --> IS[库存服务]

        OS --> PS
        OS --> IS
    end

    classDef microservice fill:#f9f,stroke:#333;
    class US,OS,PS,IS microservice;

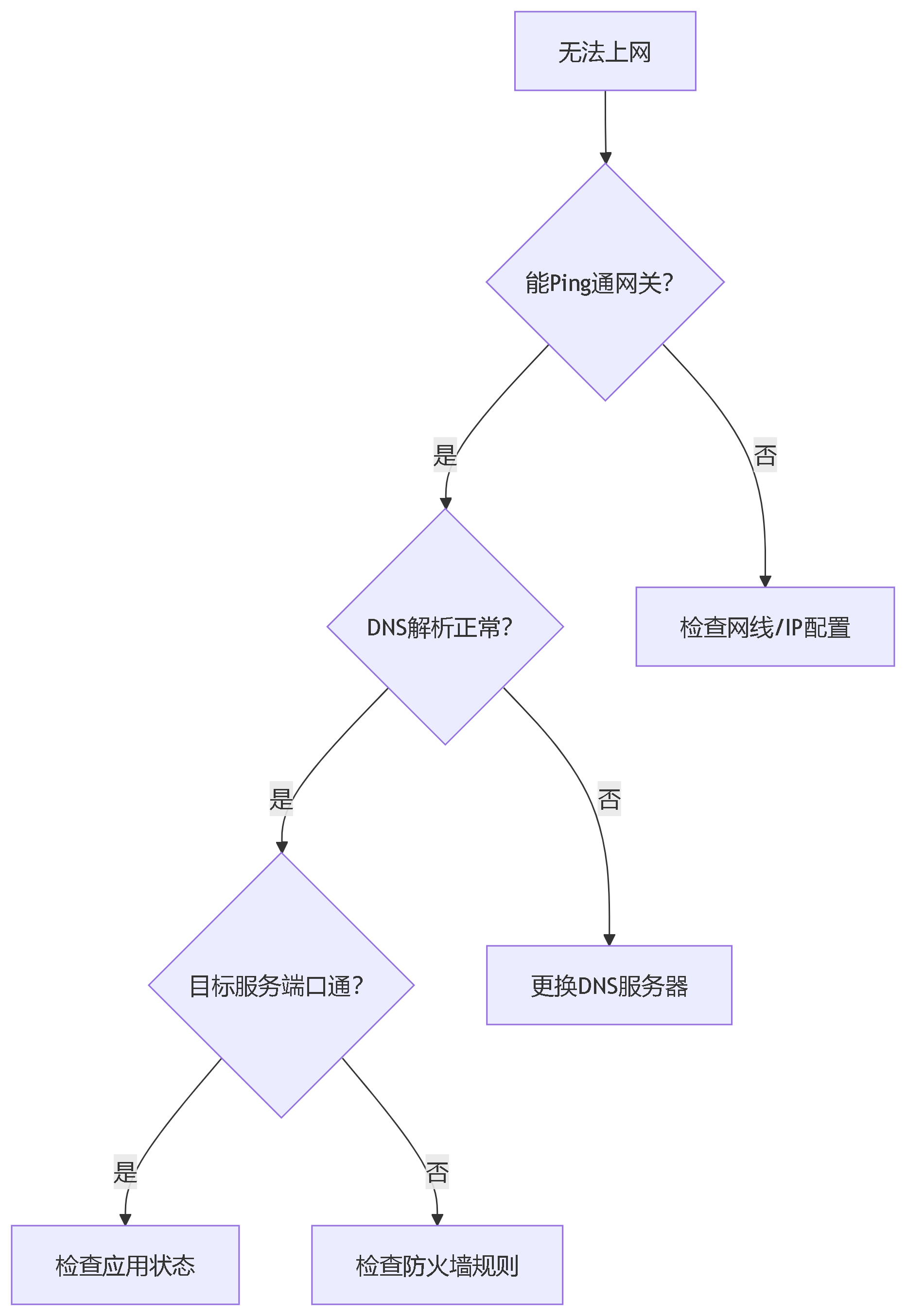

案例3：故障排查决策树

描述词：

"创建网络故障诊断决策树：从'无法上网'开始，包含Ping测试、DNS检查、路由追踪等诊断节点"

DeepSeek生成：

graph TD
    Start[无法上网] --> Step1{能Ping通网关？}
    Step1 -->|是| Step2{DNS解析正常？}
    Step1 -->|否| Step3[检查网线/IP配置]
    Step2 -->|是| Step4{目标服务端口通？}
    Step2 -->|否| Step5[更换DNS服务器]
    Step4 -->|是| Step6[检查应用状态]
    Step4 -->|否| Step7[检查防火墙规则]

---

四、高阶技巧：让图表会说话

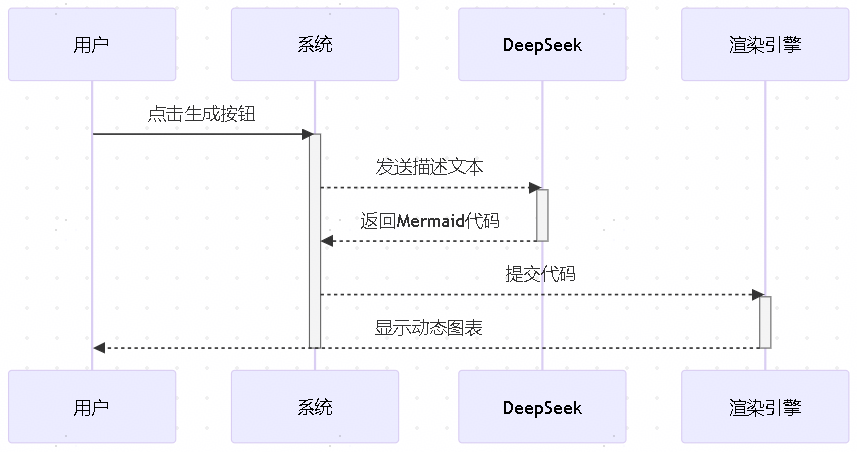

1. 动态交互增强

2. 企业配色方案

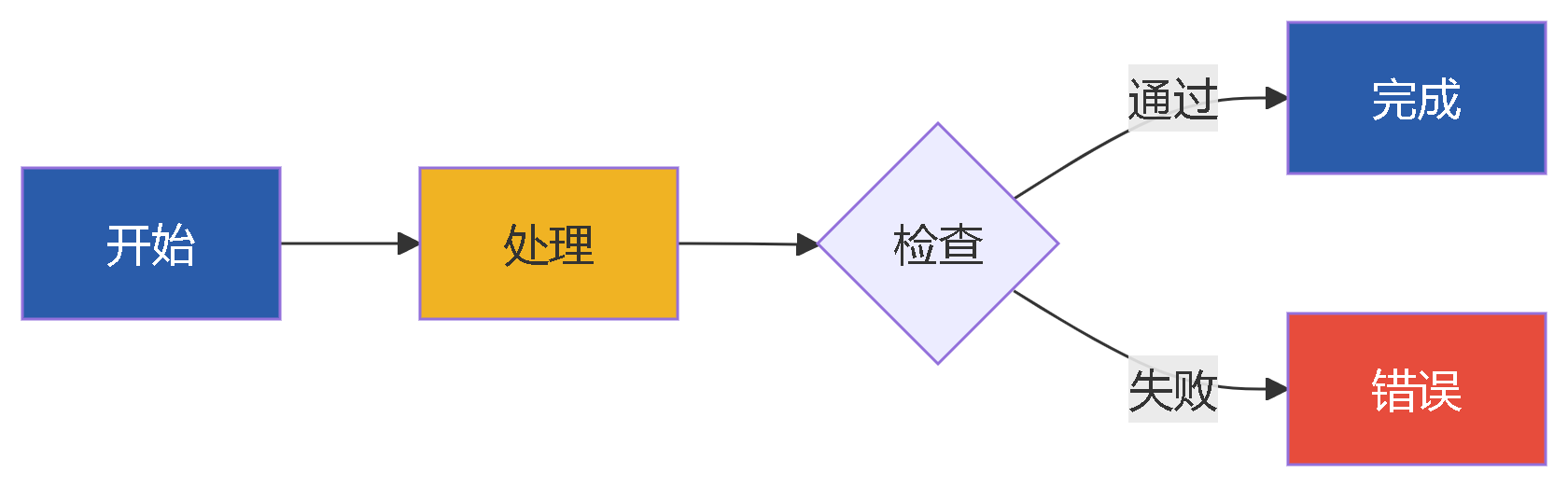

描述词：

"使用公司VI色：主色#2A5CAA，辅助色#F0B323，错误状态用#E74C3C"

DeepSeek生成：

graph LR
    classDef primary fill:#2A5CAA,color:white;
    classDef secondary fill:#F0B323;
    classDef error fill:#E74C3C,color:white;

    A[开始]:::primary --> B[处理]:::secondary
    B --> C{检查}
    C -->|通过| D[完成]:::primary
    C -->|失败| E[错误]:::error

3. 跨图表链接

描述词：

"创建两个关联流程图，点击'详细设计'跳转到子流程图"

DeepSeek生成：

graph TB
    A[需求分析] --> B[系统设计]
    B --> C[详细设计]
    click C "diagram2.html" _blank

---

五、企业落地实施路线

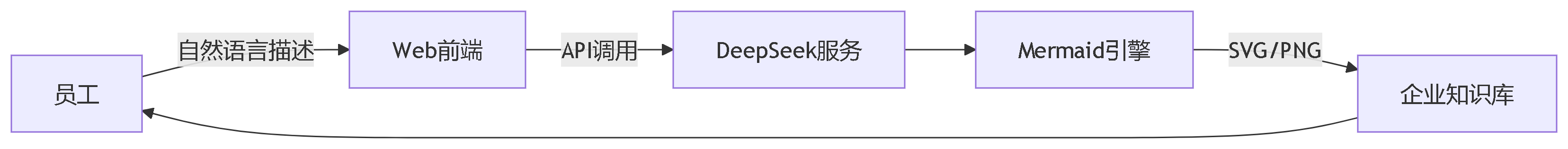

部署架构：

培训计划：

1. 基础语法训练
2. 业务场景实践
3. 复杂系统建模

---

六、效能对比报告

指标	传统方式	DeepSeek+Mermaid	提升率
图表创建时间	45分钟	3分钟	1500%
修改迭代成本	高	极低	∞
跨部门理解度	60%	95%	58%
版本一致性	易出错	100%一致	-

某500强企业实测：IT部门流程图制作工时从每月1200小时降至150小时

---

立即行动指南：

1. 打开DeepSeek聊天窗口
2. 输入：

请生成Mermaid代码：
[在此粘贴你的流程图描述]

3. 复制生成的代码到支持Mermaid的平台：
   • VS Code（安装Mermaid插件）
   • GitHub/GitLab Markdown
   • Mermaid Live Editor（在线编辑器）
4. Mermaid 语法文档

最佳实践：企业可部署私有化DeepSeek服务+内部Mermaid渲染平台，实现全自动文档生产流水线
