模拟IC设计提高系列5-温度角与蒙特卡洛仿真

1.gmid设计方法

2. CMOS开关电路

3. 数模转换器DAC设计

4. 基准电流源

5. 温度角与蒙特卡洛仿真

设计需求:输入20uA(吸电流),输出1.5uA、0.5uA(吸电流),10n、20n、400n(灌电流)

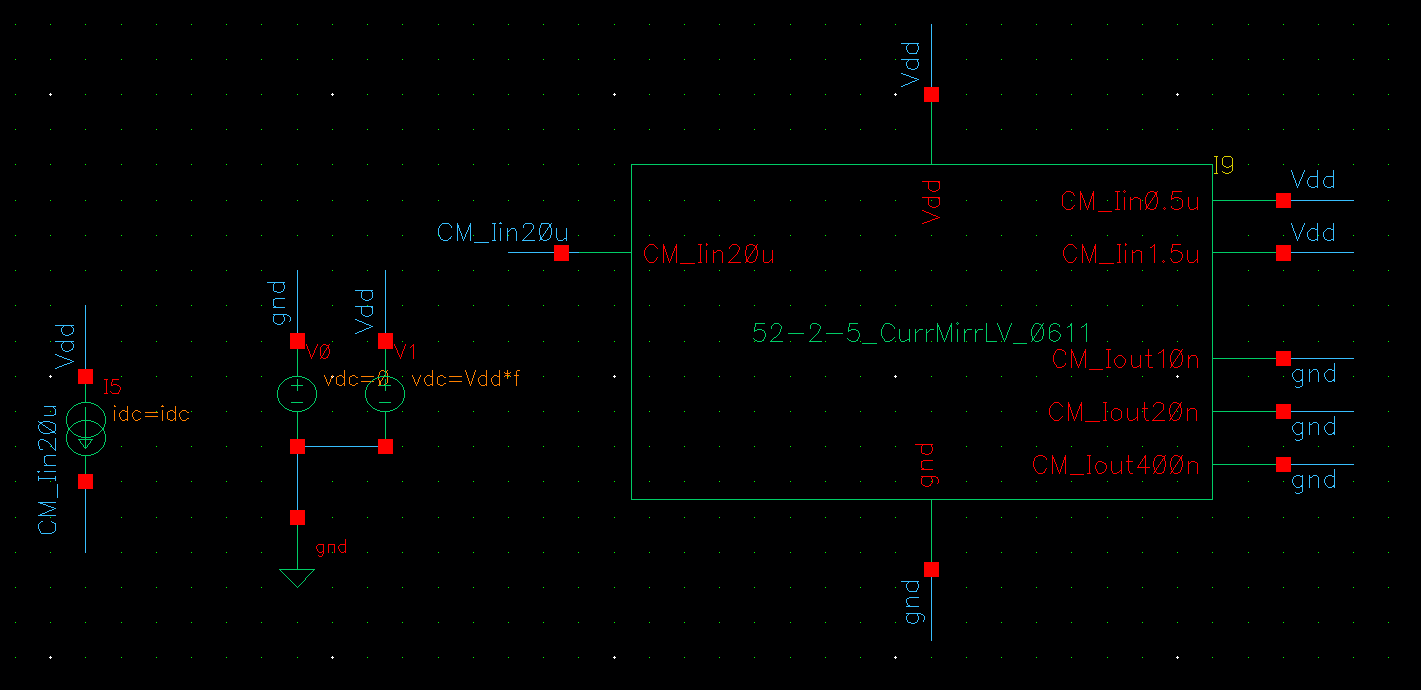

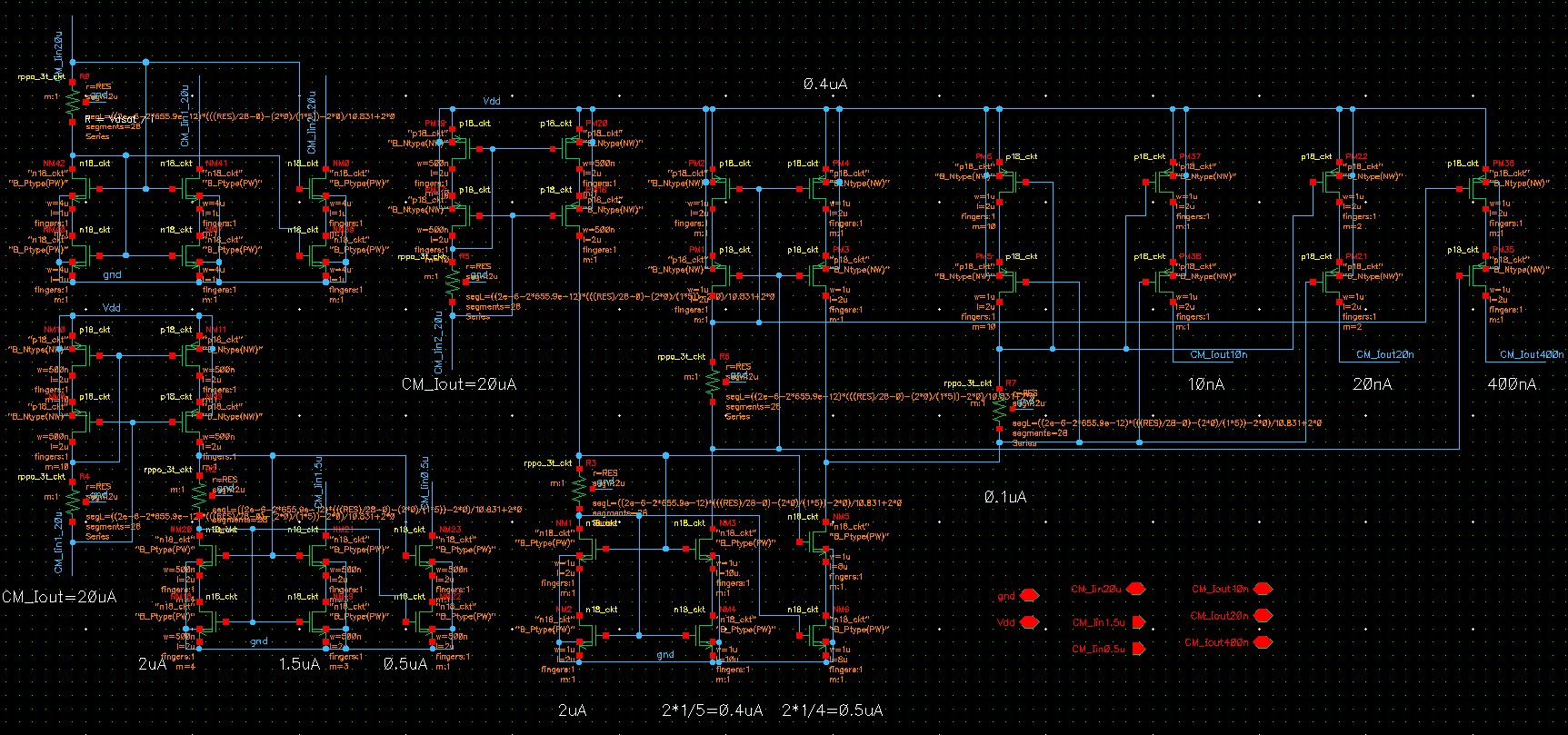

5.1 测试电路及具体电路图


5.2 工艺角仿真

需要使用XL

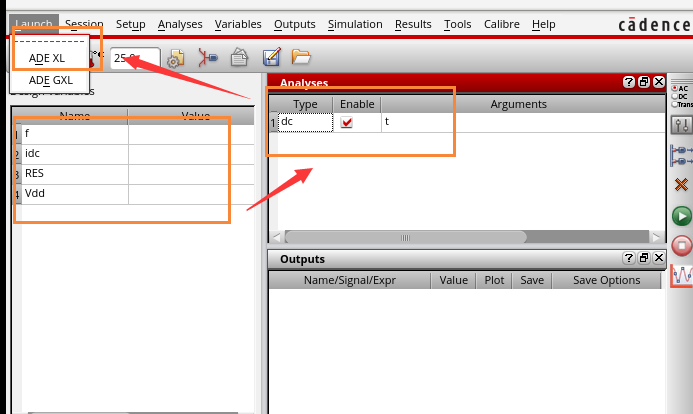

1.打开ADEL,新建DC仿真,打开ADE XL

2.设置默认变量值

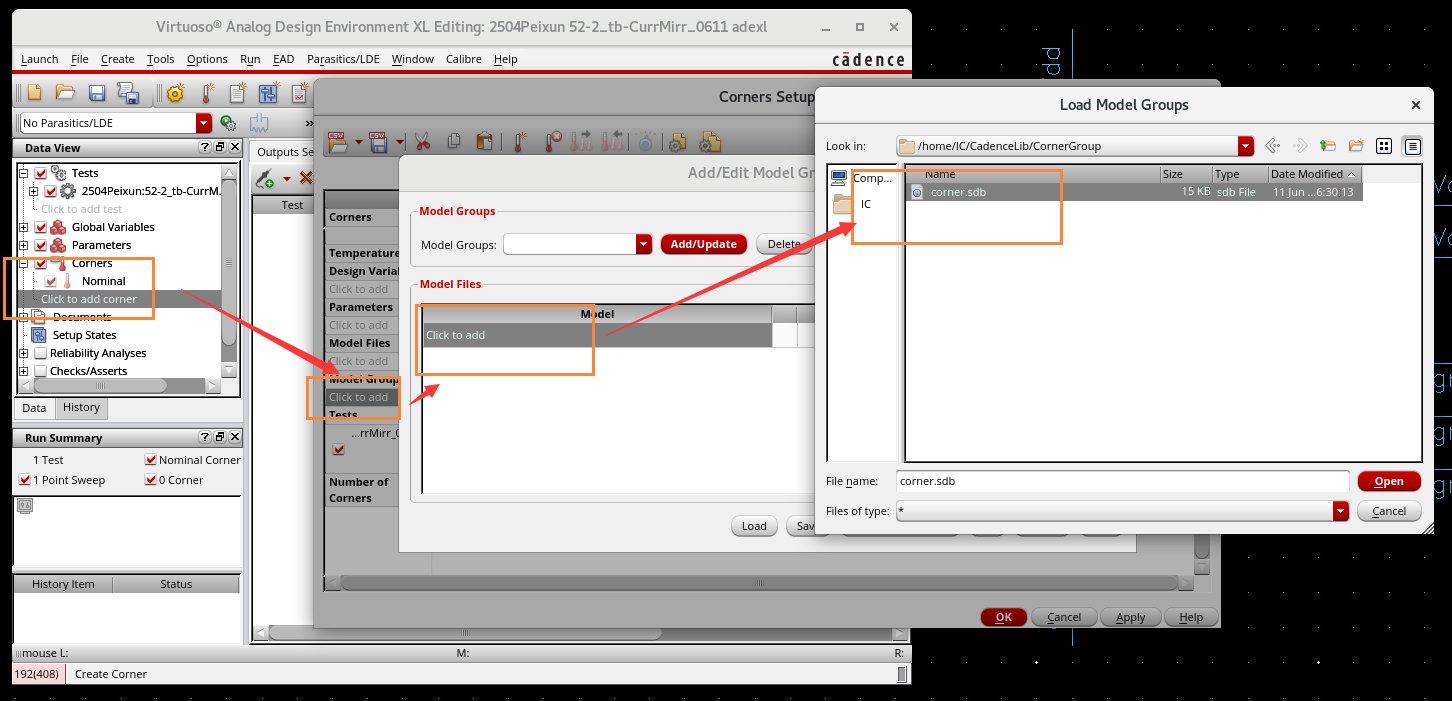

3.加载模型文件

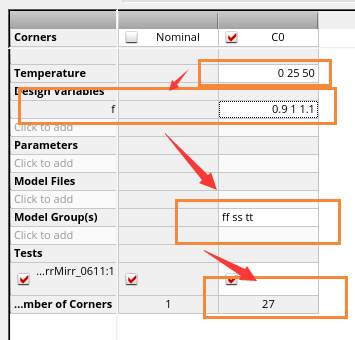

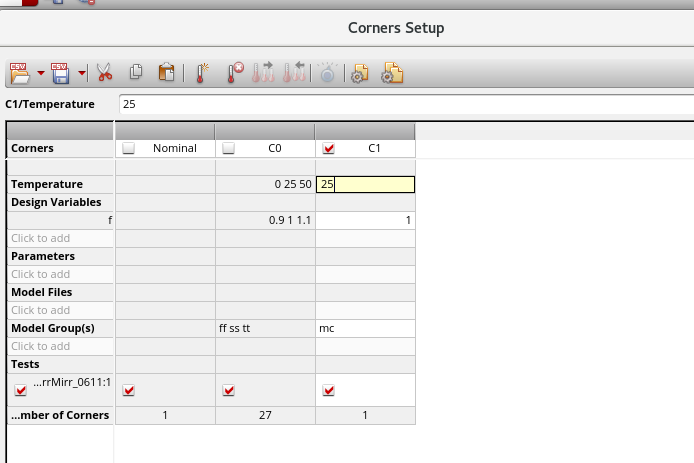

4.设置工艺角,共计33 3种

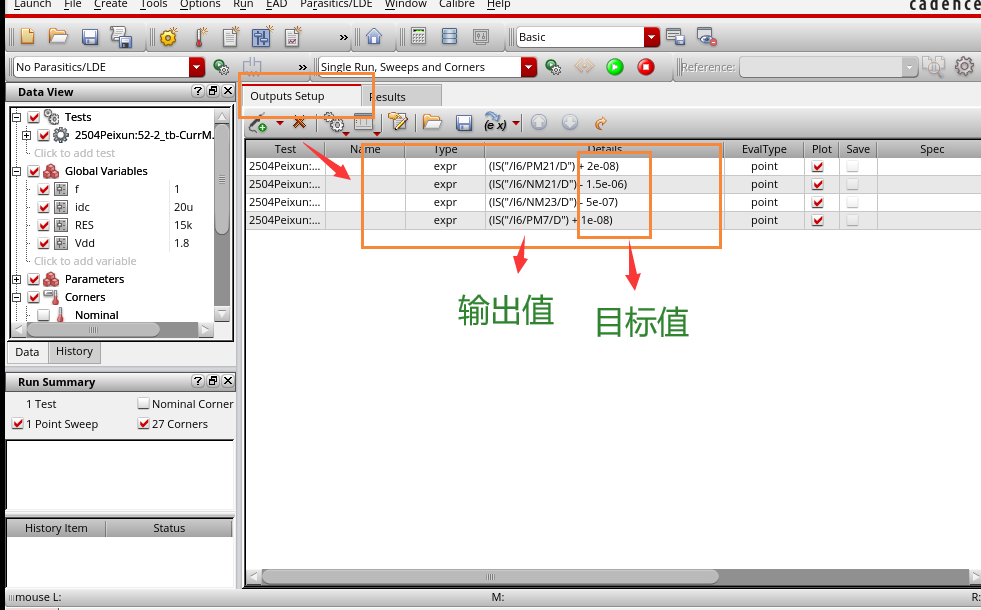

5.设置输出

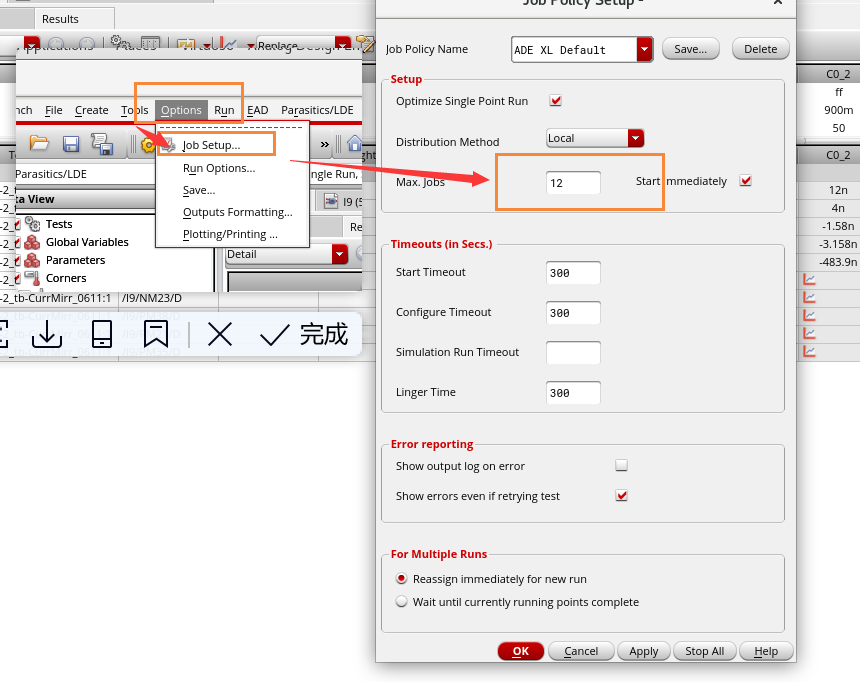

6.仿真线程设置

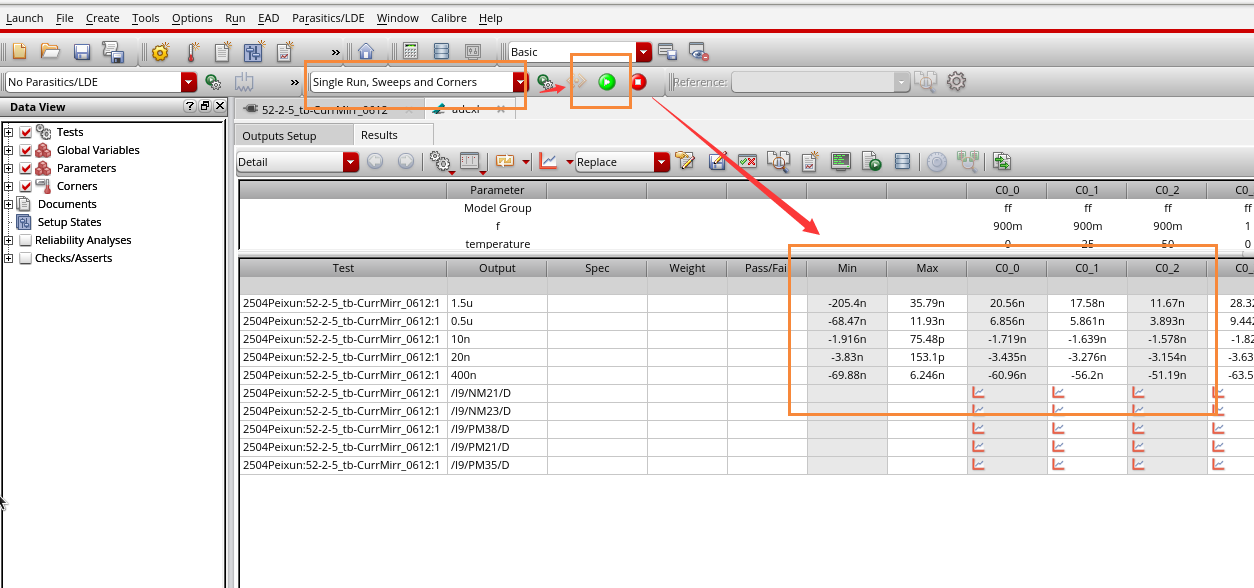

7.仿真完成

5.3 蒙特卡洛模拟

1.设置工艺角

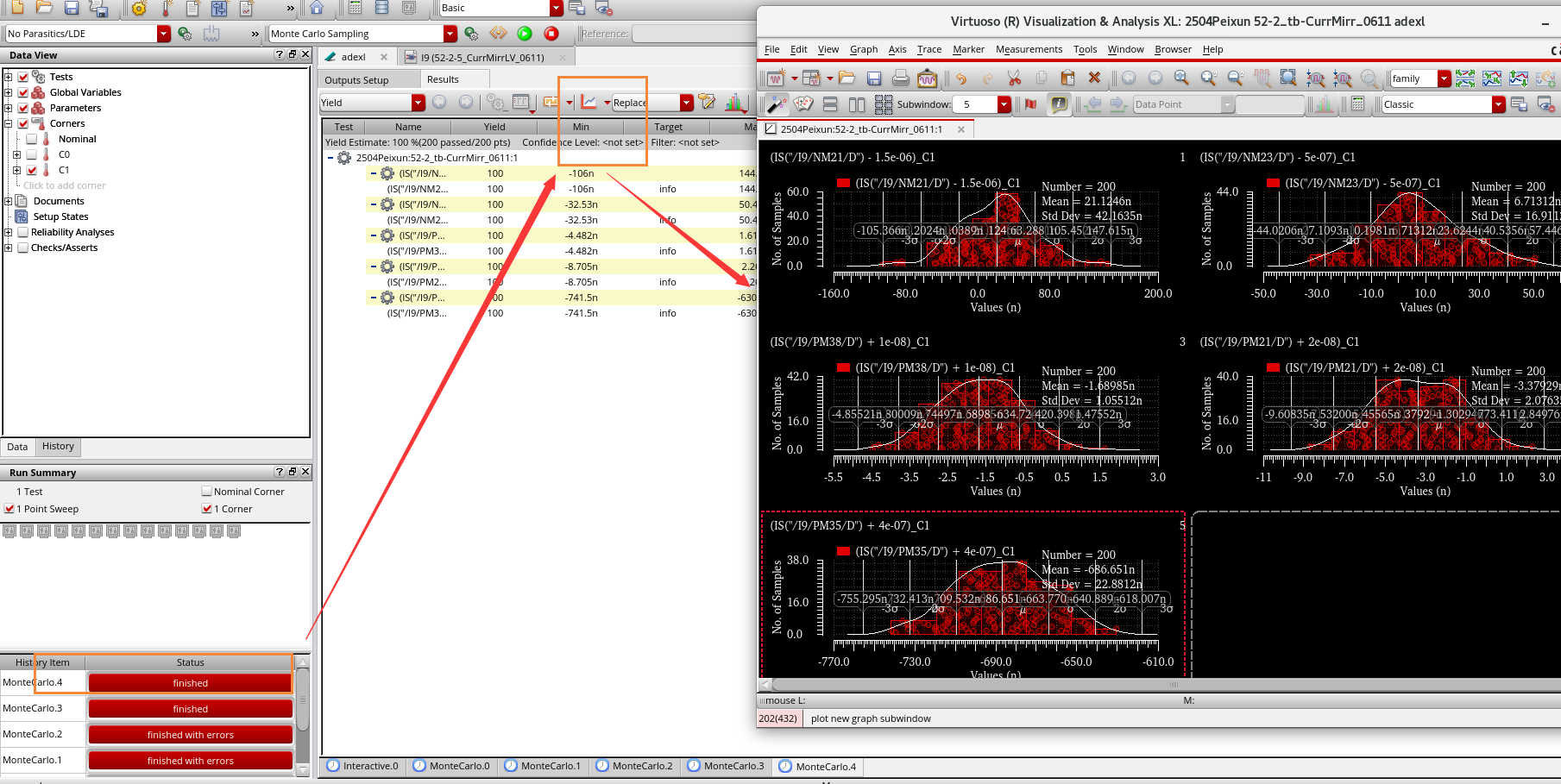

2.仿真完成,查看结果
