模拟信号三极管等效模型

1.按照信号分类:可以分为大信号和小信号来区分;

2.按照频率分类:可以分为低频,中频和高频;

3.按照直流和甲流划分:EM模型是用于分析直流大信号模型的;H参数或者Π混合参数模型用于分析交流小信号的;

4.三极管的等效模型可以依据直流,交流,大信号,小信号,低频,高频来进行分类分析。

一、直流模型,也是大信号模型

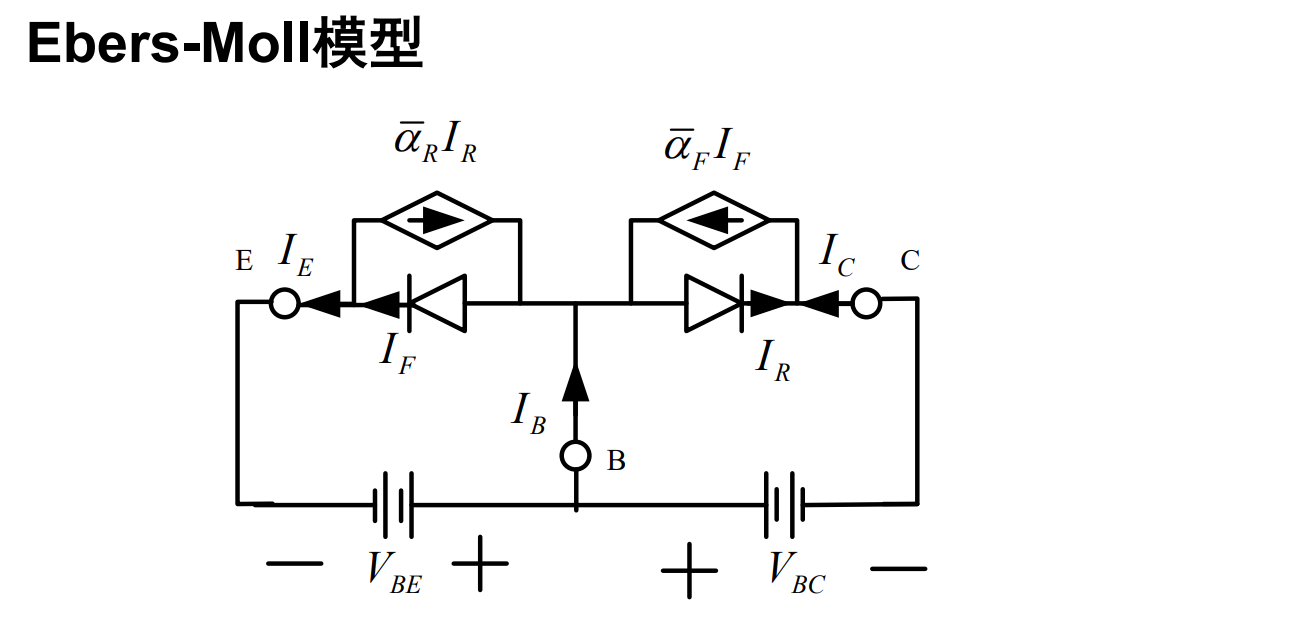

1.主要的模型是Ebers-Moll模型,也就是EM模型;其核心思想是将三极管视为两个互耦二极管+受控源。

2.Gummel-Poon 模型(SPICE LEVEL=1)

二、小信号低频模型

1.h参数模型

2.T型模型

三、小信号高频模型

1.混合π模型

2.简化混合π模型

数字电路的研究适合使用E-M模型。
