DualMap 是一个在线的开放词汇语义映射系统，使得机器人能够通过自然语言查询在动态变化的环境 中理解和导航
双地图导航，结合全局抽象地图进行高层次候选选择，以及局部具体地图进行精确目标定位，有效管理和更新环境中的动态变化。
代码地址：https://github.com/Eku127/DualMap
一、框架思路流程
DualMap的框架思路流程，如下图所示：
通过"具体地图"和"抽象地图"的双地图，进行目标导航：
- 输入需要查询物体的描述，例如"去找红色水杯"
- 在抽象地图中，对每个锚的语义列表中进行查询匹配，选出最可能包含目标的位置
- 导航到可能位置后，在局部的具体地图中进一步搜索目标
- 若找到，即完成导航
- 若未找到，则触发抽象地图更新，
- 将局部具体地图中新的观测进行更新
- 多次尝试，用新地图重新做候选检索，进入第 2 步，直到找到目标或超过最大尝试次数
1.1 Concrete Map (具体地图) 构建流程
- 输入RGB-D数据、机器人的Pose信息
- 使用YOLO + FastSAM，进行物体对象检测
- 生成一组带有类别标签 、语义特征 和点云的观测物体对象
- 将新观测的物体与地图中已有的对象集进行匹配对比（特征相似度＋点云重叠匹配 ）；如果匹配成功****更新该对象的点云与 CLIP 特征，如果匹配失败则插入为新对象
- 生成当前最新的细粒度 3D语义地图，也就是具体地图；包含场景中所有静态／动态物体的点云与语义信息
1.2 Abstract Map (抽象地图)构建流程：
- 在具体地图的基础上，来生成抽象地图
- 检测出静态物体，用 CLIP将各对象特征与"静态家具"模板匹配，高于阈值的标为"锚"（桌子、柜子、沙发等）
- 关联易动物体，将体积小、可移动物体的特征与附近锚的平面位置做几何／高度判断，挂到相应静态锚的语义列表上
- 将全局场景点云 投影到鸟瞰网格，生成二值 Occupancy Map（墙、柱等固定障碍）
- 生成抽象地图，仅保留静态锚的位置＋语义＋其上易动物体特征，以及全局占据格
二、DualMap的创新点
2.1 双图结构：精细感知 × 高效导航
Concrete Map 具体地图（三维）：
-
在线增量构建，记录"长得什么样、在哪儿、语义是谁"的全套信息：每个物体的3D点云、类别标签、以及 CLIP文本+图像混合特征（0.7 图像 + 0.3 文本加权）。
-
通过"匹配--累积--检查"循环，既能吸纳新出现的物体，也能剔除偶发误检物体。
Abstract Map 抽象地图（二维）：
-
只挑"不会轻易挪动"的家具当锚（Anchor），丢掉其余几何细节，仅保留它们的位置和语义；
-
将小物件的语义特征"挂到"相应家具下（比如杯子→桌子），但不存它们的点云；
-
把全局场景点云在鸟瞰平面做网格分桶，生成离散的占据格（occupancy grid），支持快速全局路径规划。
2.2 混合开集分割模型：兼顾速度与覆盖
-
闭集检测（YOLOv8）：快速定位预定义类别的物体边框；
-
开放集分割（FastSAM/MobileSAM）：补充 YOLO 看不到的"新类别"或未包含在训练集里的物体；
-
融合策略：保留所有 YOLO 框里的分割结果，同时加入 FastSAM 在 "框外" 发现的物体，用色彩直方图判断哪块先贴，避免重复或遗漏。
作用：既能保证速度（YOLO 30 FPS），也能"开箱即用"地识别千奇百怪的新物体。
2.3 动态抽象图更新：闭环导航
-
初次导航：在 Abstract Map 上，根据用户语言（"找红色水杯"）在每个锚的语义列表里打分，选出最可能放杯子的家具（比如餐桌）。
-
局部搜索：机器人边走边用 Concrete Map 精细感知，到了目标家具附近再仔细找；
-
若没找到，就把局部新观测到的物体（例如之前遗漏的一堆杯子）抽象到 Abstract Map，对哪个家具下挂了哪些物件进行补充，然后再选下一个最优家具做第二次尝试。
2.4 轻量级的对象状态检查
传统开放词汇建图系统（如 HOV-SG）依赖 3D 物体合并操作处理分割碎片，需消耗大量计算资源（Replica 场景中每帧处理耗时 42 秒）
| 优化维度 | 传统方法（HOV-SG） | DualMap 状态检查 |
|---|---|---|
| 空间操作 | 3D 点云体素级合并（耗时 42 秒 / 帧） | 2D 类别分布统计（0.16 秒 / 帧） |
| 数据依赖 | 全局地图几何信息 | 局部对象观测列表 |
| 并行性 | 串行 3D 处理 | 可并行对象级检查 |
DualMap 提出的轻量级对象状态检查通过两大创新突破效率瓶颈：
- 计算范式转变：将全局 3D 几何操作（如体素级合并）转化为局部语义分析（如类别分布统计）
- 错误修正前置：在观测阶段实时过滤噪声，避免错误累积导致的地图退化
- 动态适应性：针对动态环境中物体状态变化（如部分遮挡、位置移动）设计增量更新机制
通过两种主要机制实现：稳定性和分裂检测
稳定性检查 目的是过滤掉那些观察不足或可能由噪声引起的对象，从而提高地图的可靠性。
-
示例：会议室场景中，误检为 "椅子" 的阴影区域若在 15 帧内未被重新观测，且 "椅子" 类别占比仅 30%，则被删除
-
触发条件：当对象超过T帧（默认 15 帧）未更新时，启动稳定性评估
-
检查标准：对象需要满足两个条件才能通过稳定性检查：
-
累积的观测数量超过一个设定的阈值。
-
在对象的观测列表中，最频繁出现的类别ID至少占总观测数的三分之二。
-
-
结果处理 ：如果对象未通过稳定性检查，它将被视为不稳定对象并从地图中移除。
分裂检测 解决欠分割问题，即多个相邻对象被错误地合并为一个对象的情况。
- 欠分割典型案例：茶几上的遥控器与杂志被错误合并为单一对象
- 触发条件：当在连续帧的相同时间戳上出现具有不同类别ID的观测时，系统会触发分裂检测。
- 检测过程：系统会分析对象观测列表中的类别ID分布。如果发现不同类别ID的观测在多个帧中持续共存，就会认为发生了欠分割。
- 分裂操作：将对象的观测列表按类别ID进行分割，并为每个类别创建新的对象。这有助于保留小对象并提高场景的保真度。
三、实验验证与效果
实验在一台配备NVIDIA RTX 4090 GPU和Intel i7-12700KF CPU的机器上进行。
检测器的选择：
-
闭环检测采用YOLOv8l world模型 ，能够快速准确地检测预定义类别的对象。
-
为了支持开放词汇分割，使用了FastSAM 模型。
-
FastSAM能够检测YOLO模型未涵盖的对象类别，从而实现全面的对象检测。
特征嵌入模型：
-
论文中使用MobileCLIP-S2 进行特征嵌入。
-
MobileCLIP是一个轻量级的图像-文本嵌入模型，适用于移动设备和机器人应用。选择该模型可以确保在嵌入特征时保持较高的计算效率。
在HM3D数据集中，目标导航的成功率对比：
-
在HM3D数据集的静态场景中，DualMap的导航成功率最高，平均成功率达到70.5%。
-
在动态场景中，DualMap在锚点内重定位和跨锚点重定位的成功率分别为64.8%和60.3%。

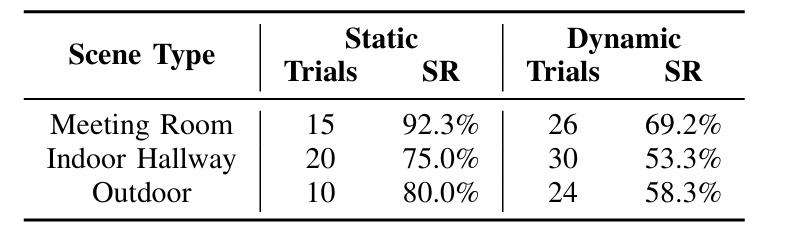

在真实世界中DualMap目标导航的成功率

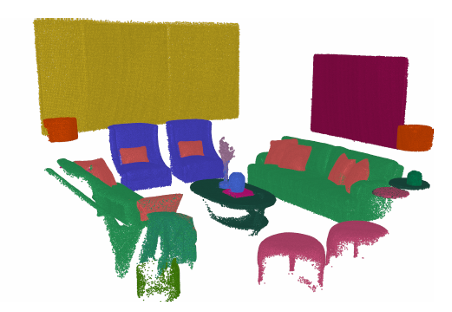

在ScanNet scene001100上，语义分割结果的定性比较：
红色箭头突出显示语义上不准确的预测，而蓝色箭头表示无意义的分割，表明预测存在噪声。
目标导航示例效果：
导航示例，如下图所示：
分享完成~
