snmp总结一：概述

SNMP概述

SNMP是英文"Simple Network Management Protocol"的缩写，中文意思是"简单网络管理协议"。SNMP是一种简单网络管理协议，它属于TCP/IP五层协议中的应用层协议，用于网络管理的协议。SNMP主要用于网络设备的管理。由于SNMP协议简单可靠，受到了众多厂商的欢迎，成为了目前最为广泛的网管协议。

SNMP是管理进程（NMS）和代理进程（Agent）之间的通信协议。它规定了在网络环境中对设备进行监视和管理的标准化管理框架、通信的公共语言、相应的安全和访问控制机制。网络管理员使用SNMP功能可以查询设备信息、修改设备的参数值、监控设备状态、自动发现网络故障、生成报告等。

SNMP具有以下技术优点：

基于 TCP/IP 互联网的标准协议，传输层协议一般采用 UDP。
自动化网络管理。网络管理员可以利用 SNMP 平台在网络上的节点检索信息、修改信息、发现故障、完成故障诊断、进行容量规划和生成报告。
屏蔽不同设备的物理差异，实现对不同厂商产品的自动化管理。SNMP 只提供最基本的功能集，使得管理任务与被管设备的物理特性和实际网络类型相对独立，从而实现对不同厂商设备的管理。
简单的请求---应答方式和主动通告方式相结合，并有超时和重传机制。
报文种类少，报文格式简单，方便解析，易于实现。
SNMPv3 版本提供了认证和加密安全机制，以及基于用户和视图的访问控制功能，增强了安全性。

SNMP网络架构

SNMP网络架构由三部分组成：NMS、Agent和MIB。

2.1 NMS简介

复制代码

NMS是网络中的管理者，是一个利用SNMP协议对网络设备进行管理和监视的系统。NMS既可以指一台专门用来进行网络管理的服务器，也可以指某个设备中执行管理功能的一个应用程序。NMS可以向Agent发出请求，查询或修改一个或多个具体的参数值。同时，NMS可以接收Agent主动发送的Trap信息，以获知被管理设备当前的状态。

2.2 Agent简介

复制代码

Agent是网络设备中的一个应用模块，用于维护被管理设备的信息数据并响应NMS的请求，把管理数据汇报给发送请求的NMS。

Agent接收到NMS的请求信息后，完成查询或修改操作，并把操作结果发送给NMS，完成响应。同时，当设备发生故障或者其他事件的时候，Agent会主动发送Trap信息给NMS，通知设备当前的状态变化。

2.3 MIB简介

复制代码

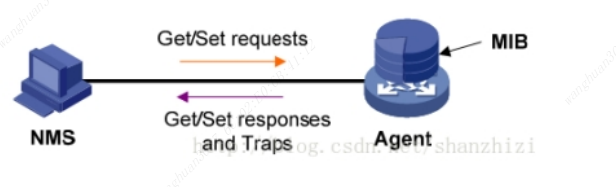

任何一个被管理的资源都表示成一个对象，称为被管理的对象。MIB是被管理对象的集合。它定义了被管理对象的一系列属性：对象的名称、对象的访问权限和对象的数据类型等。每个Agent都有自己的MIB。MIB也可以看作是NMS和Agent之间的一个接口，通过这个接口，NMS可以对Agent中的每一个被管理对象进行读/写操作，从而达到管理和监控设备的目的。NMS、Agent和MIB之间的关系如下图所示。

SNMP版本

SNMP 主要有 SNMPv1、SNMPV2c、SNMPv3 几种最常用的版本。

3.1 SNMPv1

复制代码

SNMPv1 是 SNMP 协议的最初版本，提供最小限度的网络管理功能。SNMPv1 的 SMI 和 MIB 都比较简单，且存在较多安全缺陷。

SNMPv1 采用团体名认证。团体名的作用类似于密码，用来限制 NMS 对 Agent 的访问。如果 SNMP 报文携带的团体名没有得到 NMS/Agent 的认可，该报文将被丢弃。

3.2 SNMPv2c

复制代码

SNMPv2c 也采用团体名认证。在兼容 SNMPv1 的同时又扩充了 SNMPv1 的功能：它提供了更多的操作类型（GetBulk 操作等）；支持更多的数据类型（Counter32 等）；提供了更丰富的错误代码，能够更细致地区分错误。

3.3 SNMPv3

复制代码

SNMPv3 主要在安全性方面进行了增强，它采用了 USM 和 VACM 技术。USM 提供了认证和加密功能，VACM 确定用户是否允许访问特定的 MIB 对象以及访问方式。

SNMP协议原理

4.1 SNMP操作

复制代码

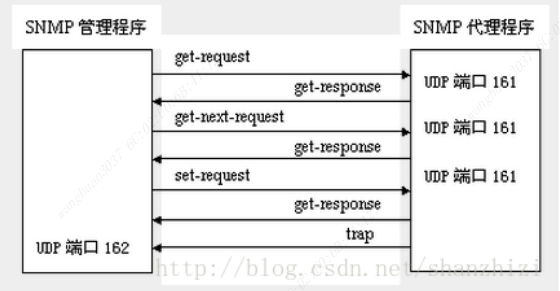

SNMP 支持多种操作，主要为以下几种基本操作：

Get 操作：NMS 使用该操作从 Agent 获取一个或多个参数值。
GetNext 操作：NMS 使用该操作从 Agent 获取一个或多个参数的下一个参数值。
Set 操作：NMS 使用该操作设置 Agent 一个或多个参数值。
Response 操作：Agent 返回一个或多个参数值。该操作是前面三种操作的响应。
Trap 操作：Agent 主动发出的操作，通知 NMS 有某些事情发生。

执行前四种操作时设备使用 UDP 协议采用 161 端口发送报文，执行 Trap 操作时设备使用 UDP 协议采用 162 端口发送报文。由于收发采用了不同的端口号，所以一台设备可以同时作为 Agent 和 NMS。

4.2 SNMP报文

4.2.1 报文格式

复制代码

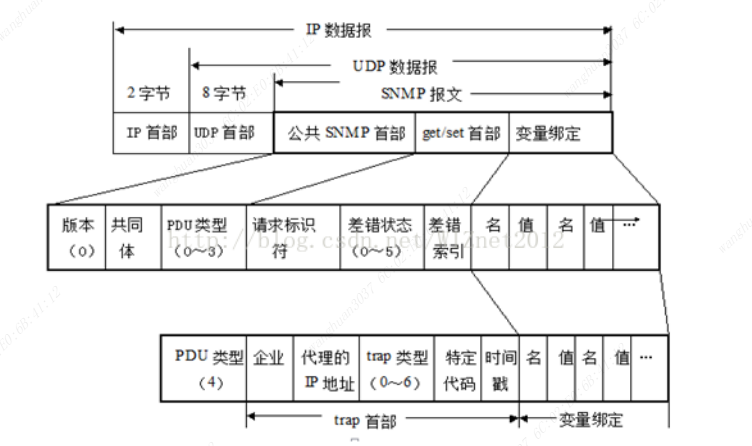

一个 SNMP 报文共有三个部分组成，即公共 SNMP 首部、get/set 首部、trap 首部、变量绑定。

4.2.2 编码规则 BRE

复制代码

在具体系统中,我们需要用具体的编码规则将 ASN.1 语法表示的抽象数据转换成具体的比特流。SNMP 使用的编码方法是 BER(Basic Encoding Rule)。BER 的数据都由三个域构成:标识域(tag)+长度域(length)+值域(value)。

标识域标识域的编码规则

复制代码

标识域指明数据的类型,占用 1 个字节,常见的类型有：
BOOL(0x01); INT(0x02); OCTSTR(0x04); NULL(0x05); OBJID(0x06); ENUM(0x0A); SEQ(0x30);

SETOF(0x31); IPADDR(0x40); COUNTER(0x41); GAUGE(0x42); TIMETICKS(0x43); OPAQUE(0x44)

长度域的编码规则

复制代码

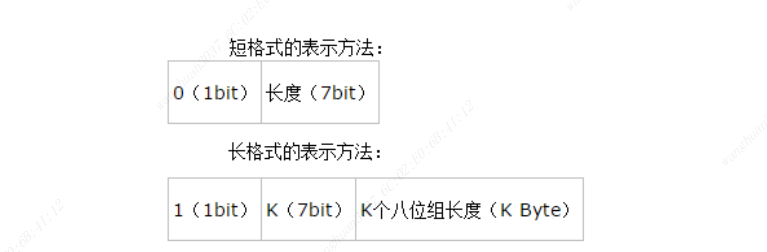

长度域指明值域的长度,不定长,一般为一到三个字节。其格式可分为短格式（后面的值域没有超过 127 长）和长格式。

length=30=>1E（30 没有超过 127，长度域为 0001 1110）

length=169=>81 A9（169 超过 127，长度域为 1000 0001 1010 1001，169 是后 8 位的值，前八位的第一个 1 表示这是长格式的表示方法，前八位的后七位表示后面有多少个字节表示针对的长度，这里，是 000 0001，后面有一个字节表示真正的长度，1010 1001 是 169，后面的值有 169 个字节长。）

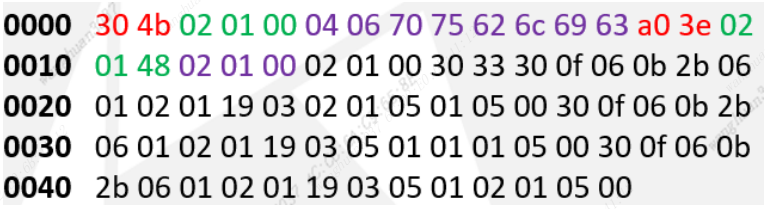

4.2.3 实例分析

30 4b ：表示整个 snmp 报文的编码方式为 30 ，即是 SEQUENCE 类型表示 snmp 报文的长度为 4b，即为 75

02 01 00 :02 表示该字段是 INTERGER 类型，01 表示该字段占用一个字节，00 表示版本号为 1

04 06 70 75 62 6c 69 63 :04 表示该字段为 OCTET STRING 类型，06 表示该字段的长度 ,70 75 62 6c 69 63 表示 "public"

a0 3e :a 是该字段的固定值，0 表示这是一个 get-request 报文，3e 表示 PUD 还有 62 个字节

02 01 48 : 02 表示该字段是 INTERGER 类型，01 表示该字段占用一个字节，48 表示request-id 为 72

02 01 00 ：02 表示该字段是 INTERGER 类型，01 表示该字段占用一个字节，00 表示报文的差错状态为 0

02 01 00 :02 表示该字段是 INTERGER 类型，01 表示该字段占用一个字节，00 表示报文的差错索引为 0

30 33 : 30 表示编码类型为 30 ，即是 SEQUENCE 类型，33 表示后续 "键 - 值"区域占用 51 个字节

30 0f 06 0b 2b 06 01 02 01 19 03 02 01 05 01 05 00 ： 30 表示编码类型为 30 ，即是SEQUENCE 类型，0f 表示该字段共有 15 个字节，06 表示第一个变量为键，0b 表示键长为 11个字节，2b 06 01 02 01 19 03 02 01 05 01 表示 1.3.6.1.2.1.25.3.2.1.5.1 , 00 表示该值的字段的长度为 0，即为空
