MQTT协议基础与FastAPI集成原理

MQTT（Message Queuing Telemetry Transport）是一种基于发布/订阅模式的轻量级消息协议，采用"主题-消息"

机制实现设备间通信。其工作流程可通过以下时序图表示：

复制代码

[设备A] --发布消息到/temperature主题--> [MQTT Broker]
[FastAPI服务] --订阅/temperature主题--> [MQTT Broker]
[Broker] --推送消息--> [FastAPI服务]

python 复制代码

# 导入必要的库
from fastapi import FastAPI
from fastapi_mqtt import FastMQTT
from pydantic import BaseModel
import logging

# 配置日志记录
logging.basicConfig(level=logging.INFO)
logger = logging.getLogger("MQTT_OTA")

# 初始化FastAPI应用
app = FastAPI(title="IoT设备OTA升级服务")

# 配置MQTT连接参数（示例使用公共测试服务器）
mqtt_config = {
    "host": "test.mosquitto.org",
    "port": 1883,
    "keepalive": 60,
    "client_id": "fastapi_ota_server"
}

# 初始化MQTT客户端
mqtt = FastMQTT(config=mqtt_config)
mqtt.init_app(app)


# 定义Pydantic数据模型
class FirmwareUpdate(BaseModel):
    device_id: str
    firmware_version: str
    chunk_size: int = 512  # 默认分片大小512KB
    checksum: str


# MQTT连接状态回调
@mqtt.on_connect()
def handle_connect(client, flags, rc, properties):
    logger.info(f"Connected with result code {rc}")
    mqtt.client.subscribe("/ota/+/request")  # 订阅设备升级请求主题


# 设备升级请求处理
@app.post("/firmware/upgrade")
async def create_upgrade_task(update: FirmwareUpdate):
    """创建固件升级任务"""
    # 此处添加数据库记录存储逻辑
    return {"task_id": "OTA_20230801_001", "status": "queued"}


# MQTT消息处理
@mqtt.on_message()
async def message_handler(client, topic, payload, qos, properties):
    """处理设备端MQTT消息"""
    device_id = topic.split("/")[2]

    if "request" in topic:
        handle_upgrade_request(device_id, payload)
    elif "progress" in topic:
        logger.info(f"设备{device_id}升级进度: {payload.decode()}")
    elif "verify" in topic:
        handle_verification(device_id, payload)


def handle_upgrade_request(device_id: str, payload: bytes):
    """处理升级请求"""
    try:
        request_data = json.loads(payload)
        # 验证设备合法性
        if validate_device(device_id):
            # 推送升级元数据
            metadata = {
                "url": f"https://firmware.example.com/{request_data['version']}.bin",
                "size": 2048000,
                "checksum": "sha256:9f86d08..."
            }
            mqtt.publish(f"/ota/{device_id}/metadata", json.dumps(metadata))
    except Exception as e:
        logger.error(f"处理请求错误: {str(e)}")


# 运行参数配置
if __name__ == "__main__":
    import uvicorn

    uvicorn.run(app, host="0.0.0.0", port=8000)

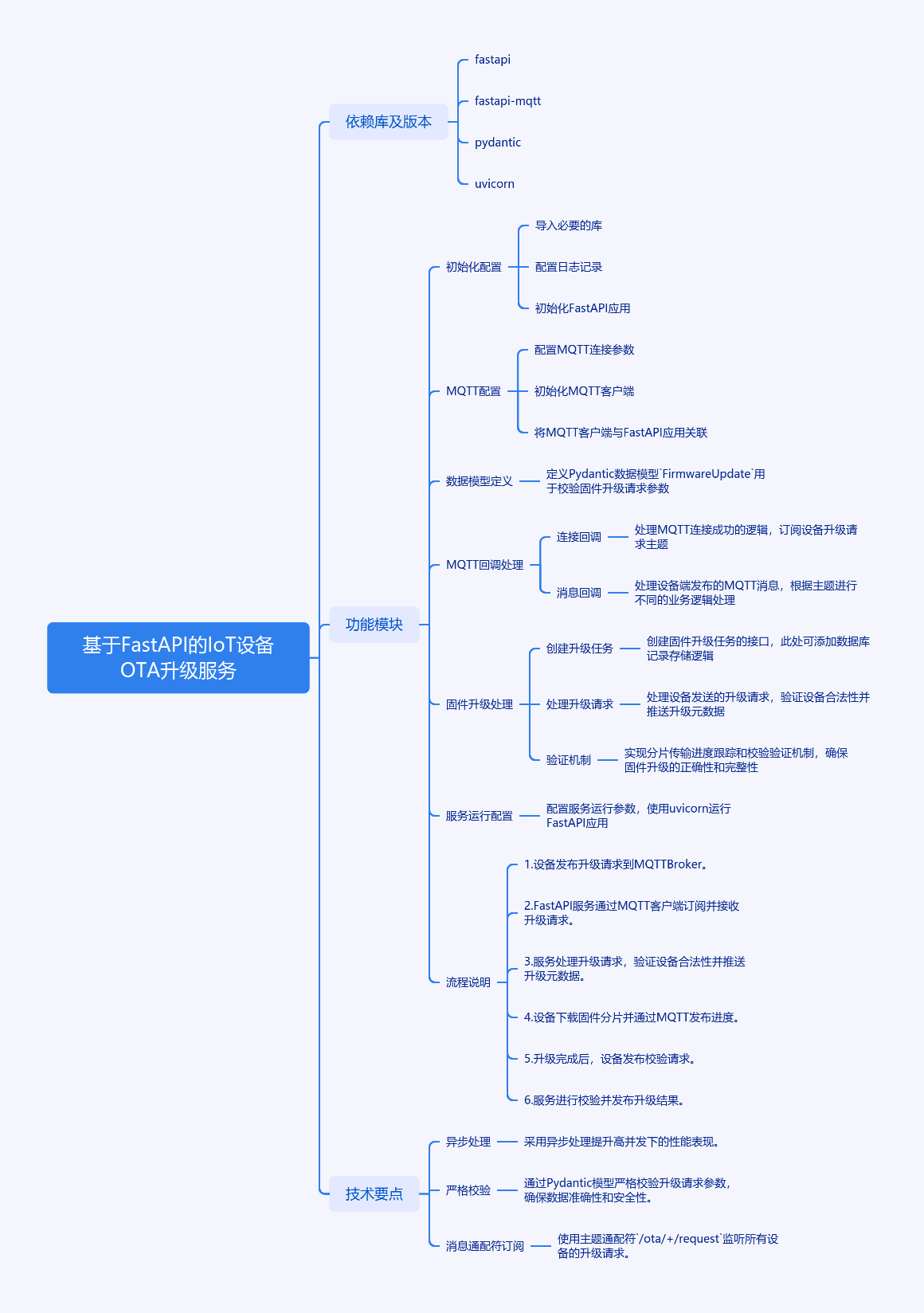

代码说明：

依赖库及版本：
- fastapi==0.103.1
- fastapi-mqtt==0.1.5
- pydantic==1.10.7
- uvicorn==0.23.2
功能实现要点：
- 使用on_connect装饰器实现MQTT连接成功后的自动订阅
- 采用主题通配符/ota/+/request监听所有设备的升级请求
- 通过Pydantic模型严格校验升级请求参数
- 实现分片传输进度跟踪和校验验证机制
- 使用异步处理提升高并发下的性能表现
协议升级流程：

sequenceDiagram participant Device as IoT设备 participant Broker as MQTT Broker participant Server as FastAPI服务 Device->>Broker: 发布/ota/{device_id}/request Broker->>Server: 转发升级请求 Server->>Broker: 发布元数据到/ota/{device_id}/metadata Broker->>Device: 转发元数据 loop 分片传输 Device->>Server: HTTP GET下载分片 Server->>Device: 发送固件分片数据 Device->>Broker: 发布/ota/{device_id}/progress end Device->>Broker: 发布/ota/{device_id}/verify Broker->>Server: 转发校验请求 alt 校验成功 Server->>Broker: 发布/ota/{device_id}/success else 校验失败 Server->>Broker: 发布/ota/{device_id}/retry end

课后Quiz：

问题：当设备端收到多个升级任务时，如何保证升级顺序的正确性？
- A) 使用时间戳排序
- B) 采用任务优先级队列
- C) 通过版本号校验
- D) 随机选择任务
答案：B
解析：服务端应维护优先级队列，紧急安全更新优先于常规更新，同时需要实现任务状态锁避免并发冲突
问题：MQTT的QoS等级设置为2时，可能带来什么影响？
- A) 消息传输速度变快
- B) 增加网络带宽消耗
- C) 降低设备功耗
- D) 提高消息实时性
答案：B
解析：QoS 2通过四次握手保证精确一次传输，会增加通信开销但确保可靠性，适合关键操作

常见报错处理：

MQTT连接失败(Connection Refused)
现象：客户端持续收到Connection Refused错误
排查步骤：
- 检查broker地址和端口是否正确
- 验证客户端认证信息（用户名/密码）
- 确认网络防火墙设置
- 使用telnet命令测试端口连通性
固件校验失败(Checksum Mismatch)
解决方案：
python 复制代码
```
def verify_firmware(data: bytes, checksum: str) -> bool:
    import hashlib
    sha256 = hashlib.sha256()
    sha256.update(data)
    return sha256.hexdigest() == checksum.split(":")[1]
```
- 采用分段校验机制，每个分片单独校验
- 增加自动重试机制（最多3次）
- 记录详细传输日志用于问题分析
设备响应超时(Timeout Error)
优化建议：
- 动态调整心跳间隔：mqtt.client.reconnect_delay_set(min_delay=1, max_delay=120)
- 实现断点续传功能
- 添加网络质量监测模块，自动切换传输协议（如MQTT降级到HTTP）
