echarts 堆叠柱状图柱与柱之间设置上下水平间隙

需求

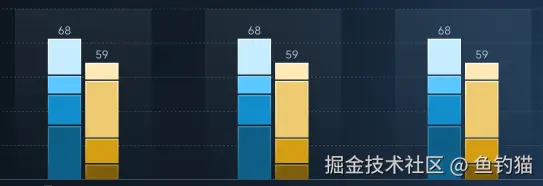

这是UI设计图，很典型的堆叠柱状图，但它每个柱图之间有一定的间隙。

在配置项手册中，并没有一个属性能够直接设置这个间隙距离，那我们该如何实现呢？

思考

这个时候，没头绪怎么办？当然是遇事不决，可问 AI啦！

AI给的解决方案：

调整 barCategoryGap（控制不同分类之间的间隙）
调整 barGap（控制同一堆叠组内不同系列的间隙）

很明显，这俩方案不符合我们的要求，它们都是控制垂直间隙或者柱状宽度的。

在堆叠块之间插入透明间隙（AI推荐）

js 复制代码

const option = {
  xAxis: { type: 'category', data: ['A', 'B', 'C', 'D'] },
  yAxis: { type: 'value' },
  series: [
    {
      name: '系列1',
      type: 'bar',
      stack: 'total',
      data: [10, 20, 30, 40],
      itemStyle: { color: '#5470C6' },
    },
    {
      name: '间隙',
      type: 'bar',
      stack: 'total',
      data: [2, 2, 2, 2], // 间隙高度（可调整）
      itemStyle: { color: 'transparent' },
    },
    {
      name: '系列2',
      type: 'bar',
      stack: 'total',
      data: [15, 25, 35, 45],
      itemStyle: { color: '#91CC75' },
    },
  ],
};

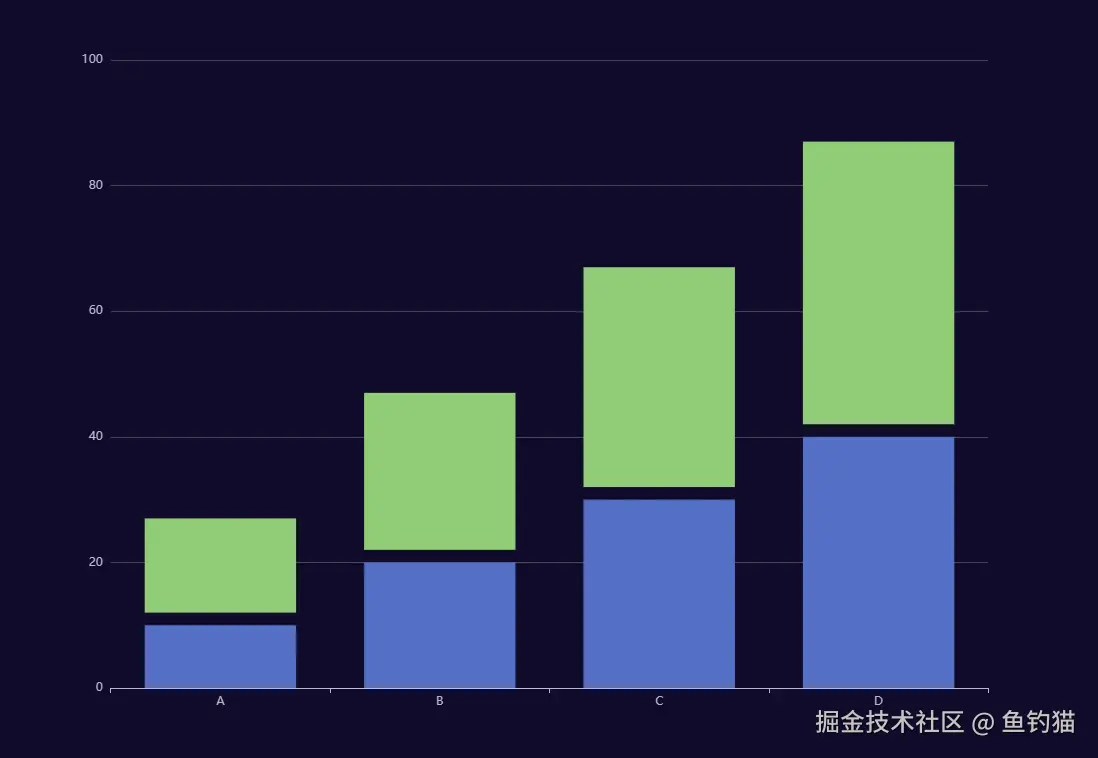

效果图：

哎，别说，效果确实达到了！但有没有觉得不够优雅？除此之外还有几个限制，比如说：

如果类目多达几十个，那么用作间隙的类目也需要几十个做分隔，这就有点本末倒置了；

还有，由于间隙高度是由data设置，间隙就是百分比高度，不固定（会随着其他类目值的增大而减小）...

所以，说了那么多，还有没有更加简洁、代价更小的方案呢？

有的兄弟，有的，包有的！

完美解决（borderColor + borderWidth）

在和UI讨论其他替代方案的时候，UI说加个rgba(0, 0, 0, 0.2)的边框吧，但是效果并不理想。然后我突然灵机一动，想到一个曲线救国的方法，如果透明度为0rgba(0, 0, 0, 0)，那不就是类似间隙的效果了？

于是这个问题迎刃而解了。

js 复制代码

const dataList = [
  { name: 'Direct', data: [320, 332, 301, 334, 390, 330, 320] },
  { name: 'Email', data: [320, 332, 301, 334, 390, 330, 320] },
  { name: 'Union Ads', data: [320, 332, 301, 334, 390, 330, 320] },
  { name: 'Video Ads', data: [320, 332, 301, 334, 390, 330, 320] }
];

const option = {
  tooltip: {
    trigger: 'axis',
    axisPointer: {
      type: 'shadow'
    }
  },
  grid: {
    left: '3%',
    right: '4%',
    bottom: '3%',
    containLabel: true
  },
  xAxis: [
    {
      type: 'category',
      data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    }
  ],
  yAxis: [
    {
      type: 'value'
    }
  ],
  series: dataList.map((v) => ({
    ...v,
    type: 'bar',
    stack: 'Ad',
    itemStyle: {
      borderColor: 'transparent', // 设置透明边框
      borderWidth: 4 // 控制间隙高度
    }
  }))
};

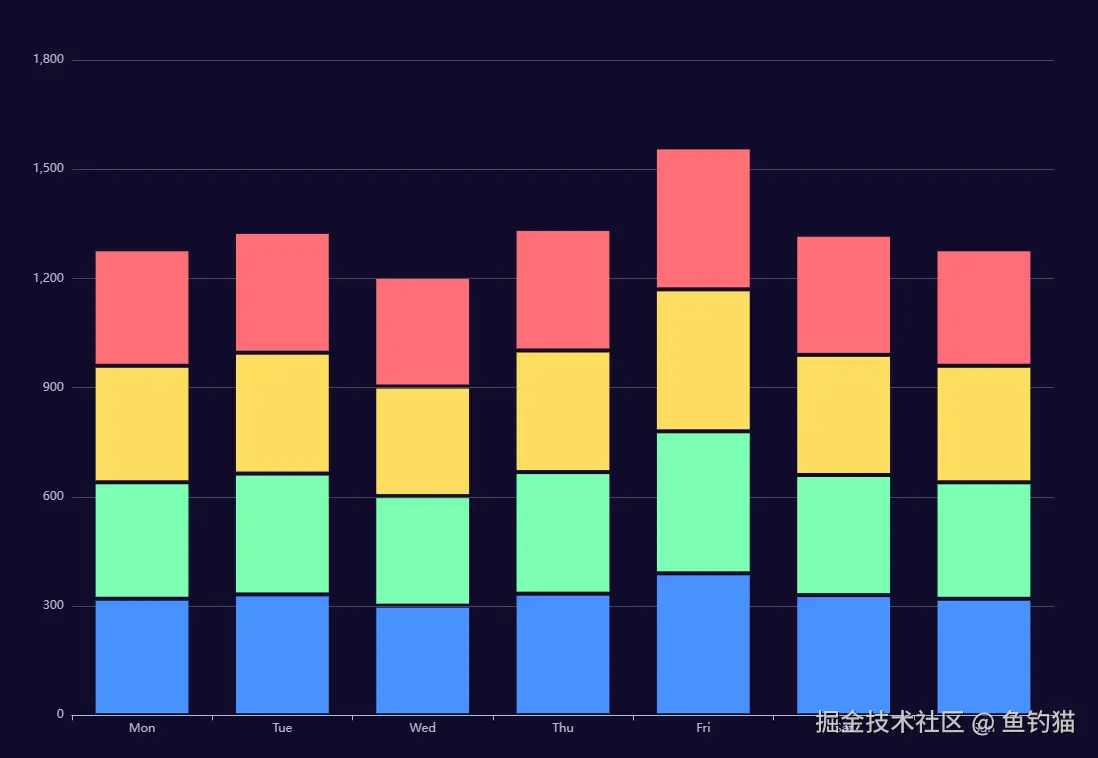

效果图：
