综合实验--eNSP实验

eNSP实验

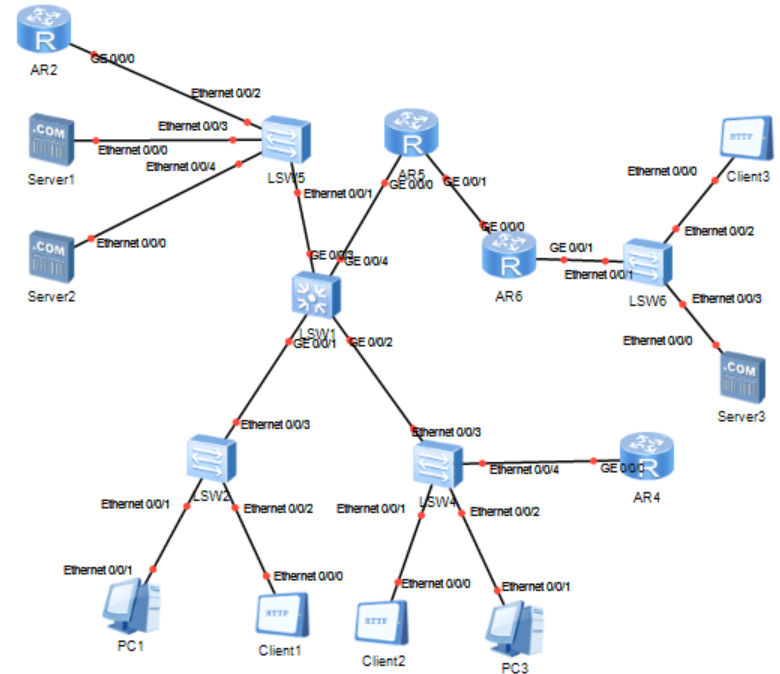

一实验拓扑

二实验配置

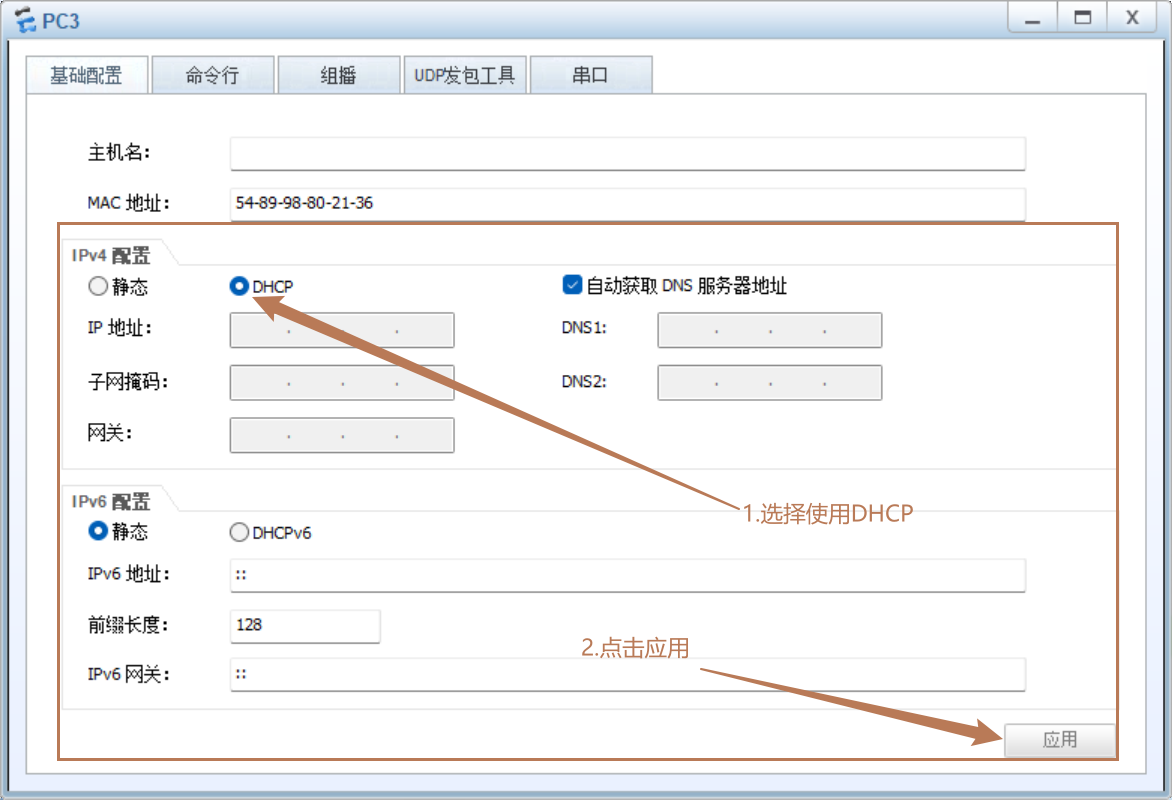

PC端二层交换机SW2、SW3

复制代码

//创建vlan 10 和 vlan 20
	[SW2]vlan batch 10 20
//进入端口修改模式(默认Hybird)
    [SW2]interface e0/0/1
    [SW2-Ethernet0/0/1]port link-type access
    [SW2-Ethernet0/0/1]port default vlan 10
    [SW2]interface e0/0/2
    [SW2-Ethernet0/0/2]port link-type access
    [SW2-Ethernet0/0/2]port default vlan 20
    [SW2]interface e0/0/3
    [SW2-Ethernet0/0/3]port link-type trunk
    [SW2-Ethernet0/0/3]port trunk allow-pass vlan all

三层交换机SW1

复制代码

//创建vlan 10、20、100、200
	[SW1]vlan batch 10 20 100 200
//同时配置三个接口
	[SW1]port-group group-member g0/0/1 g0/0/2 g0/0/3
       [SW1-port-group]port link-type trunk
       [SW1-port-group]port trunk allow-pass vlan all

//配置网关
       [SW1]int vlan 10
       [SW1-Vlanif10]ip address 192.168.10.1 24
       [SW1]int vlan 20
       [SW1-Vlanif10]ip address 192.168.20.1 24
       [SW1]int vlan 100
       [SW1-Vlanif10]ip address 192.168.100.1 24

//DHCP中继
    [SW1]dhcp enable
       [SW1]int vlan 10
       [SW1-Vlanif10]dhcp select relay
       [SW1-Vlanif10]dhcp relay server-ip 192.168.100.2
       [SW1]int vlan 20
       [SW1-Vlanif10]dhcp select relay
       [SW1-Vlanif10]dhcp relay server-ip 192.168.100.2

DHCP服务器二层交换机SW4

复制代码

//创建vlan 100
        [SW4]vlan 100
        [SW4-vlan100]quit
//批量配置access接口
        [SW4]p g e0/0/2 e0/0/3 e0/0/4
        [SW4-port-group]port link-type access
        [SW4-port-group]port default vlan 100
        [SW4-port-group]quit
        [SW4]int e0/0/1
        [SW4-Ethernet0/0/1]port link-type trunk
        [SW4-Ethernet0/0/1]port trunk allow-pass vlan all

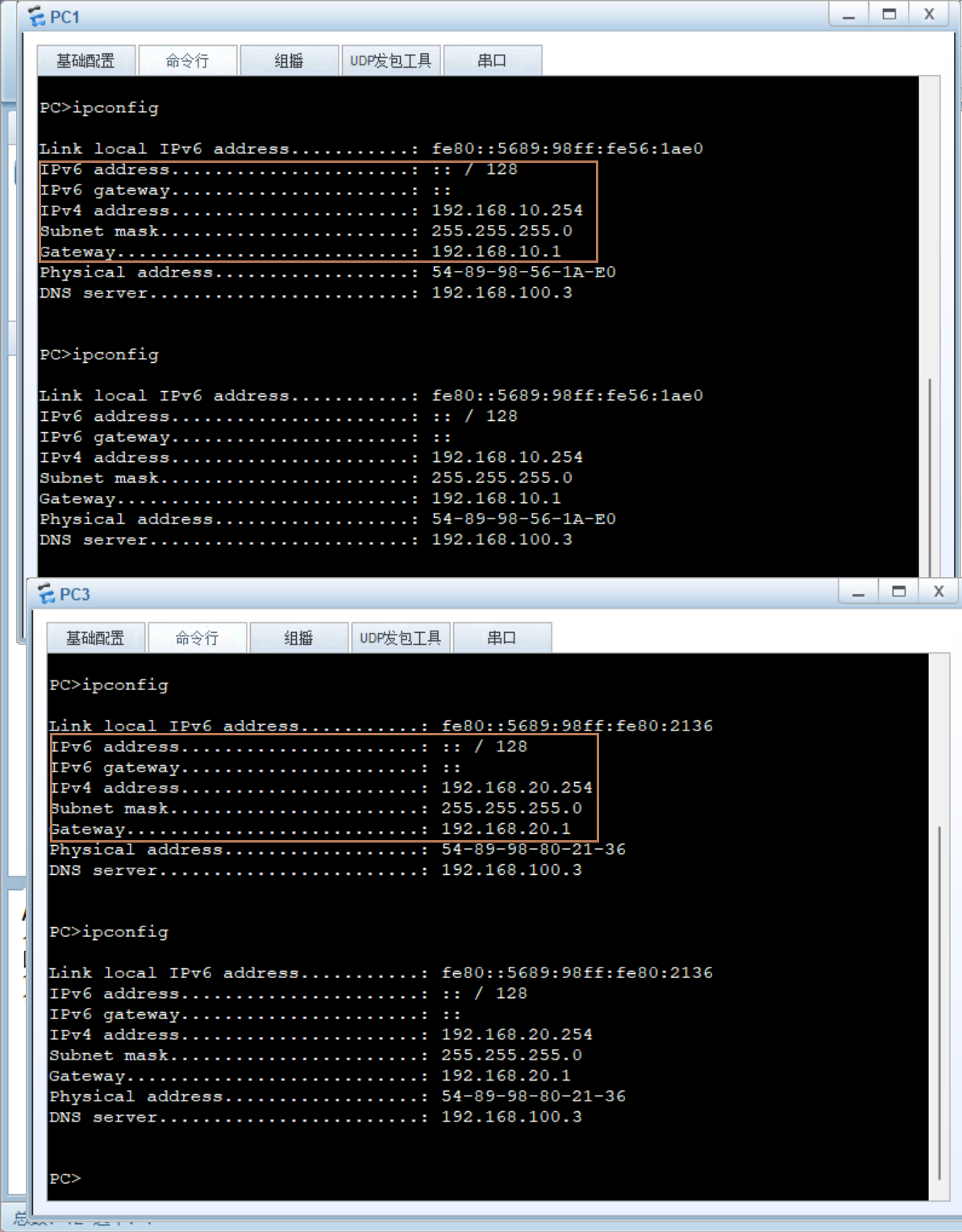

DHCP服务器路由器(DHCP)

复制代码

//打开路由器的接口
    [DHCP]int g0/0/0
       [DHCP-GigabitEthernet0/0/0]undo shutdown
//配置接口地址
	[DHCP-GigabitEthernet0/0/0]ip address 192.168.100.2 24

//启动DHCP服务
        [DHCP]dhcp enable
//配置地址池
        [DHCP]ip pool vlan10
        [DHCP-ip-pool-vlan10]network 192.168.10.0 mask 24
        [DHCP-ip-pool-vlan10]gateway-list 192.168.10.1
        [DHCP-ip-pool-vlan10]dns-list 192.168.100.3
        [DHCP]ip pool vlan20
        [DHCP-ip-pool-vlan10]network 192.168.20.0 mask 24
        [DHCP-ip-pool-vlan10]gateway-list 192.168.20.1
        [DHCP-ip-pool-vlan10]dns-list 192.168.100.3

//回程路由
	[DHCP]ip route-static 192.168.10.0 24 192.168.100.1
	[DHCP]ip route-static 192.168.20.0 24 192.168.100.1

//DHCP功能需要去激活DHCP地址池
	[DHCP]int g0/0/0
    	[DHCP-GigabitEthernet0/0/0]dhcp select global

Telnet服务

Telnet二层交换机(SW3)

复制代码

//创建网管vlan 8
	[SW3]vlan 8
	[SW3-vlan8]quit
//配置接口模式
	[SW3]
    [SW3]int e0/0/4
    [SW3-Ethernet0/0/4]port link-type access
    [SW3-Ethernet0/0/4]port default vlan 8
//配置接口(vlan 8)ip地址
	[SW3]int vlan 8
	[SW3-Vlanif8]ip address 192.168.8.2 24

//配置Telnet
	[SW3]user-interface vty 0 4
	[SW3-ui-vty0-4]authentication-mode aaa //aaa认证
//在aaa模式下配置本地用户的用户名和密码(huawei+huawei)
	[SW3]aaa
    [SW3-aaa]local-user huawei password cipher huawei
//将认证应用到Telnet登录认证上
    [SW3-aaa]local-user huawei service-type telnet
//权限等级设置为15
	[SW3-aaa]local-user huawei privilege level 15

Telnet服务器路由器(Telnet)

复制代码

//配置接口ip地址，与网管vlan同网段
	[Telnet]int g0/0/0
    [Telnet-GigabitEthernet0/0/0]ip add
    [Telnet-GigabitEthernet0/0/0]ip address 192.168.8.254 24
//设置网关(默认路由代替)
	[Telnet]ip route-static 0.0.0.0 0.0.0.0 192.168.8.1

NAT

三层交换机SW1

复制代码

//配置接口模式access
	[SW1]vlan 9
    [SW1-vlan9]q
    [SW1]int g0/0/4
    [SW1-GigabitEthernet0/0/4]port link-type access
    [SW1-GigabitEthernet0/0/4]port default vlan 9
//创建vlan 9并配置地址
	[SW1]int vlan 9
    [SW1-Vlanif9]ip address 192.168.9.2 24
//上公网默认路由
	[SW1]ip route-static 0.0.0.0 0 192.168.9.1

边界路由器NAT

复制代码

 	[NAT]int g0/0/0
    [NAT-GigabitEthernet0/0/0]ip address 192.168.9.1 24
    [NAT]int g0/0/1
    [NAT-GigabitEthernet0/0/1]ip address 55.0.0.1 24
//上公网默认路由
		[NAT]ip route-static 0.0.0.0 0 55.0.0.2
//回程路由
    [NAT]ip route-static 192.168.10.0 24 192.168.9.2
    [NAT]ip route-static 192.168.20.0 24 192.168.9.2
    [NAT]ip route-static 192.168.100.0 24 192.168.9.2

公网路由器GW

复制代码

    [GW]int g0/0/0
    [GW-GigabitEthernet0/0/0]ip address 55.0.0.2 24
    [GW-GigabitEthernet0/0/0]q
    [GW]int g0/0/1
    [GW-GigabitEthernet0/0/1]ip address 56.0.0.1 24

访问控制列表ACL

ACL和包过滤有所区别
- 包过滤不能实现动态NAT

写在边界路由器NAT中

复制代码

  [NAT]acl 2000
  [NAT-acl-basic-2000]rule 10 permit source 192.168.10.0 0.0.0.255
  [NAT-acl-basic-2000]rule 20 permit source 192.168.20.0 0.0.0.255

NAT实现

复制代码

//将NAT绑定在出口
    [NAT]int g0/0/1
    [NAT-GigabitEthernet0/0/1]nat outbound 2000
//动态地址池
	[NAT]nat address-group 1 55.0.0.5 55.0.0.8
	[NAT-GigabitEthernet0/0/1]nat outbound 2000 address-group 1
//静态NAT

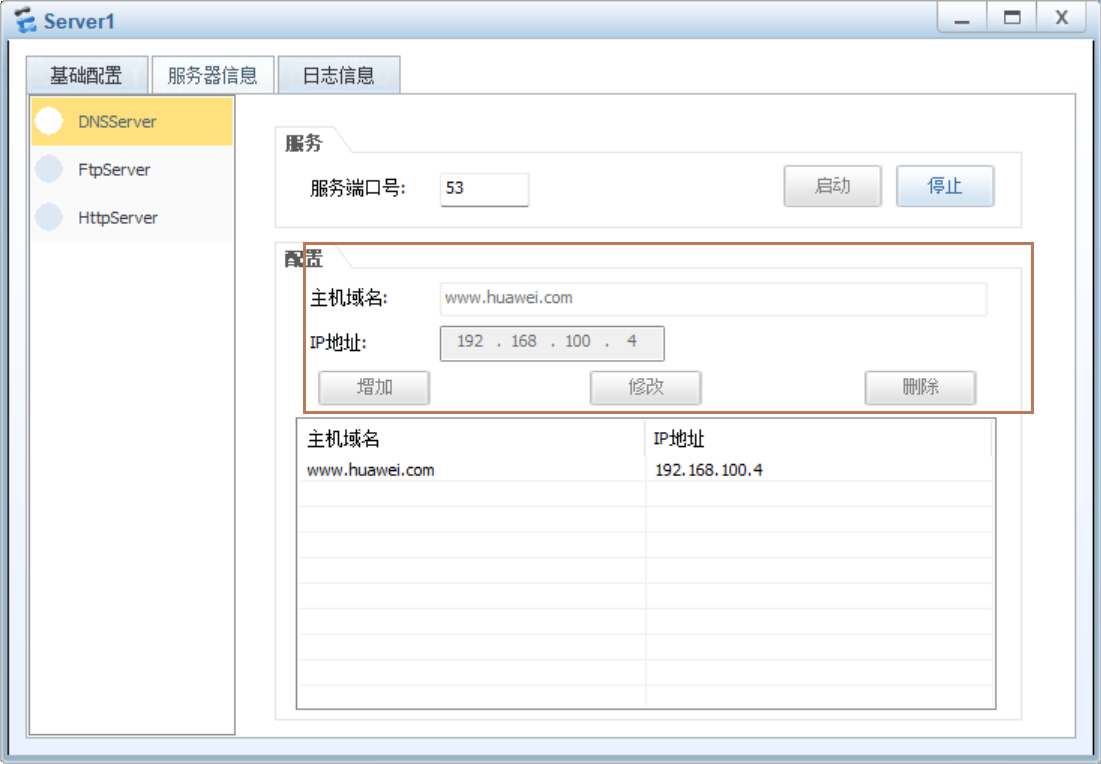

	[NAT-GigabitEthernet0/0/1]nat static global 55.0.0.9 inside 192.168.100.3
//静态PAT

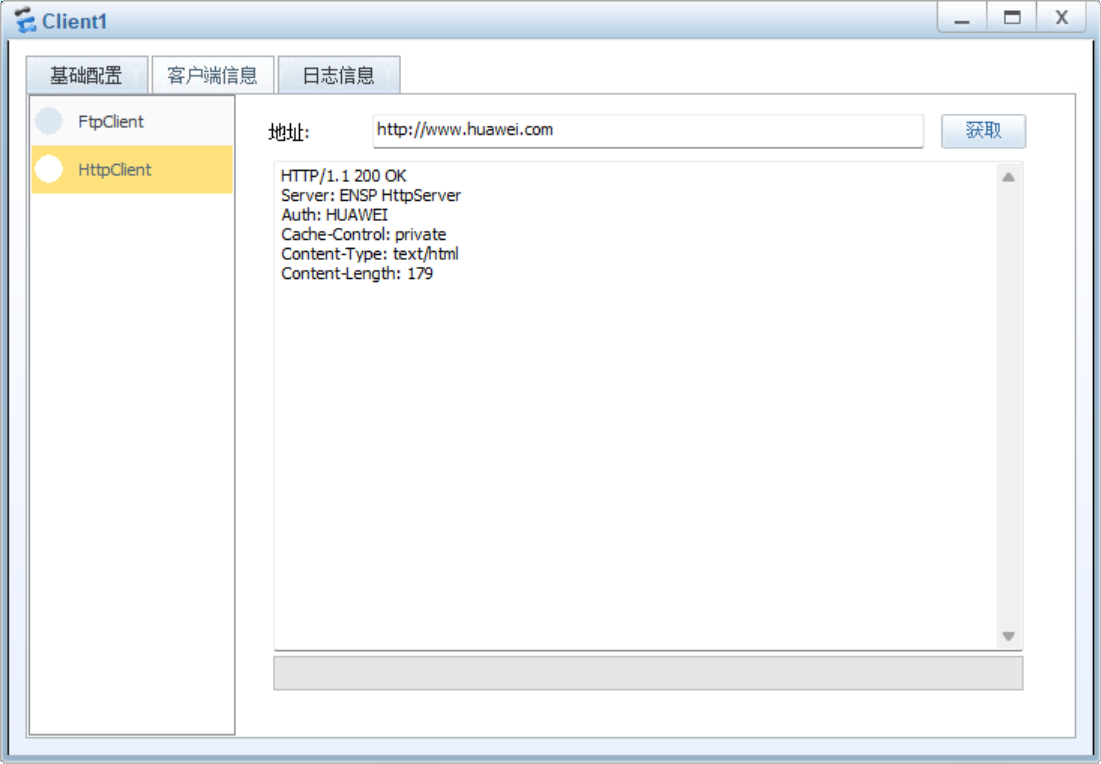

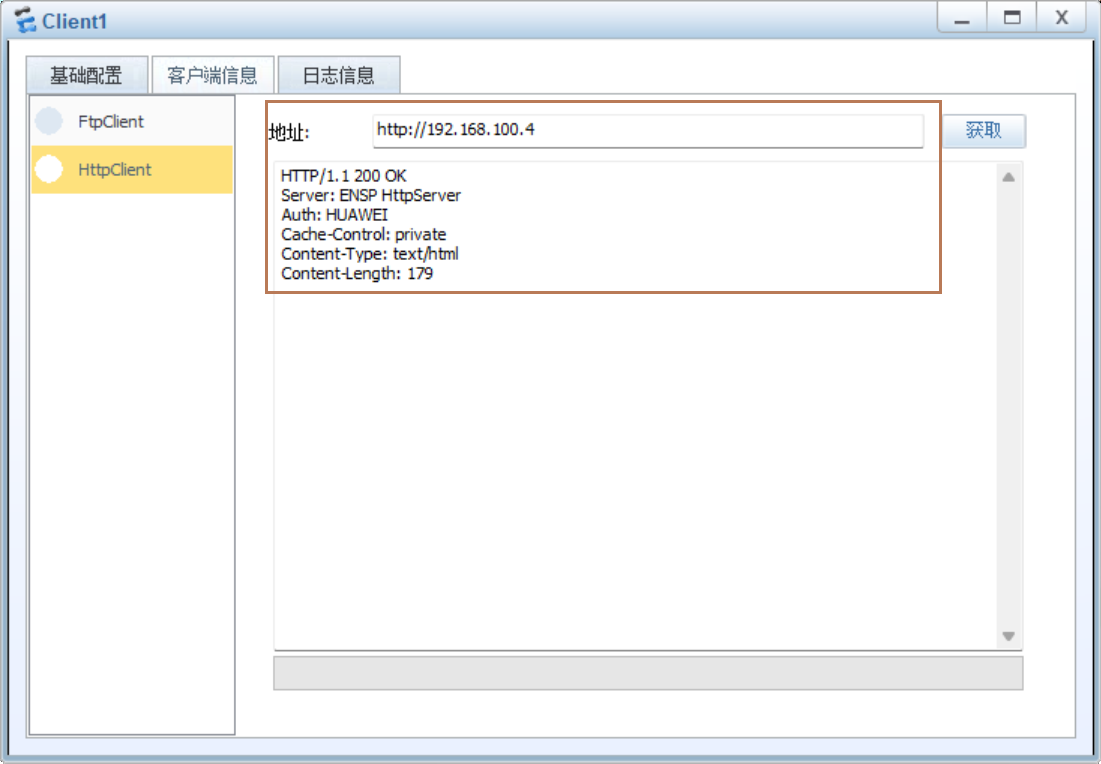

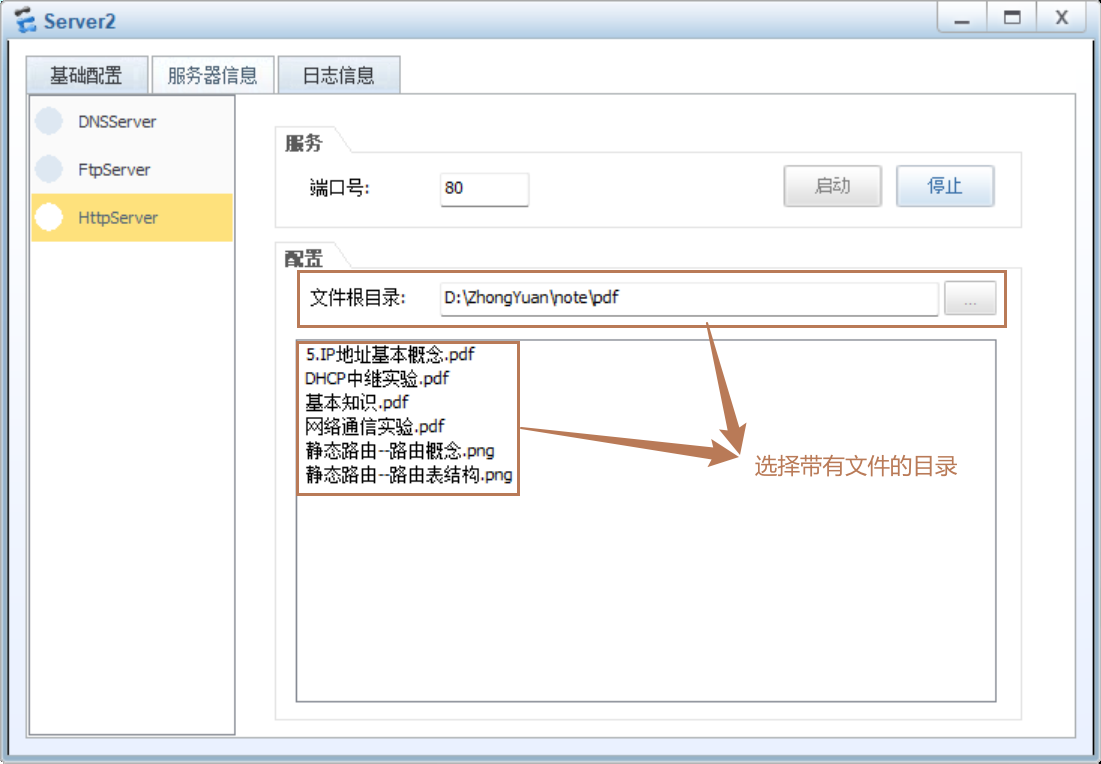

	[NAT-GigabitEthernet0/0/1]nat static protocal tcp global 55.0.0.9 80 inside 192.168.100.2 80

三注意事项

华为视图

HUAWEI设备只有两种视图

用户视图<Huawei>

系统视图[Huawei]

设备改名

复制代码

	[Huawei]sysname <新名字>

消息提示

复制代码

//undo info-center enable命令用来关闭信息中心功能
	[Huawei]un in en

查看命令

查看当前配置
复制代码
	display current-configuration
	dis cu
查看当前接口配置
复制代码
    display this
    dis t
查看路由表
复制代码
	display ip routing-table
	dis ip rou
查看终端接口状态
复制代码
	display user-interface
	dis user-interface  //最常用缩写
	dis ui              //部分设备支持
查看设备版本信息
复制代码
	display version
	dis ver

配置保存

需要在单个设备中保存

"save"命令+"y"

复制代码

<Huawei>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y
Now saving the current configuration to the slot 0.
Save the configuration successfully.

Vlan创建

HUAWEI设备可以一次性创建多个Vlan
复制代码
//创建vlan 10 和 Vlan 20
	[Huawei]vlan batch 10 20
//创建Vlan 10 到 Vlan 20
	[Huawei]vlan batch 10 to 20

接口模式

HUAWEI设备的接口默认工作在Hybird模式下
复制代码
//修改接口工作模式(Ethernet0/0/1为例)
	[Huawei-Ethernet0/0/1]port link-type ?(access/trunk)
HUAWEI设备的trunk接口下默认不允许所有vlan通过

//设置允许通过所有vlan
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all

三层交换机

HUAWEI的三层交换机接口不能直接写IP地址

三层交换机将IP地址写至vlan 中

不可关闭二层功能，只能作为二层接口使用

HUAWEI设备允许同时配置多个接口

//适用不连续
[Huawei]port-group group-member g0/0/1 g0/0/2 g0/0/3
//连续可用范围
[Huawei]port-group group-member g0/0/1 to g0/0/3

DHCP

路由器需要打开DHCP服务，创建地址池

//开启DHCP服务
[Huawei]dhcp enable
//配置地址池
[Huawei]ip pool <地址池名>
[Huawei-ip-pool-<地址池名>]network <网段地址> mask 24
[Huawei-ip-pool-<地址池名>]gateway-list <网关地址>
[Huawei-ip-pool-<地址池名>]dns-list <DNS服务器地址>

路由器配置

路由器要在接口接受和发送数据，需要引用全局地址

DHCP功能需要去激活DHCP地址池

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global

DHCP中继

VLAN接口上启用DHCP中继

指定DHCP服务器的IP地址

//打开dhcp服务
[Huawei]dhcp enable
//打开接口的dhcp中继
[Huawei-Vlanif10]int vlan10
[Huawei-Vlanif10]dhcp select relay
//告诉当前网管当前服务器地址
[Huawei-Vlanif10]dhcp relay server-ip <DHCP服务器地址>

Telnet

HUAWEI的PC设备不支持Telnet功能

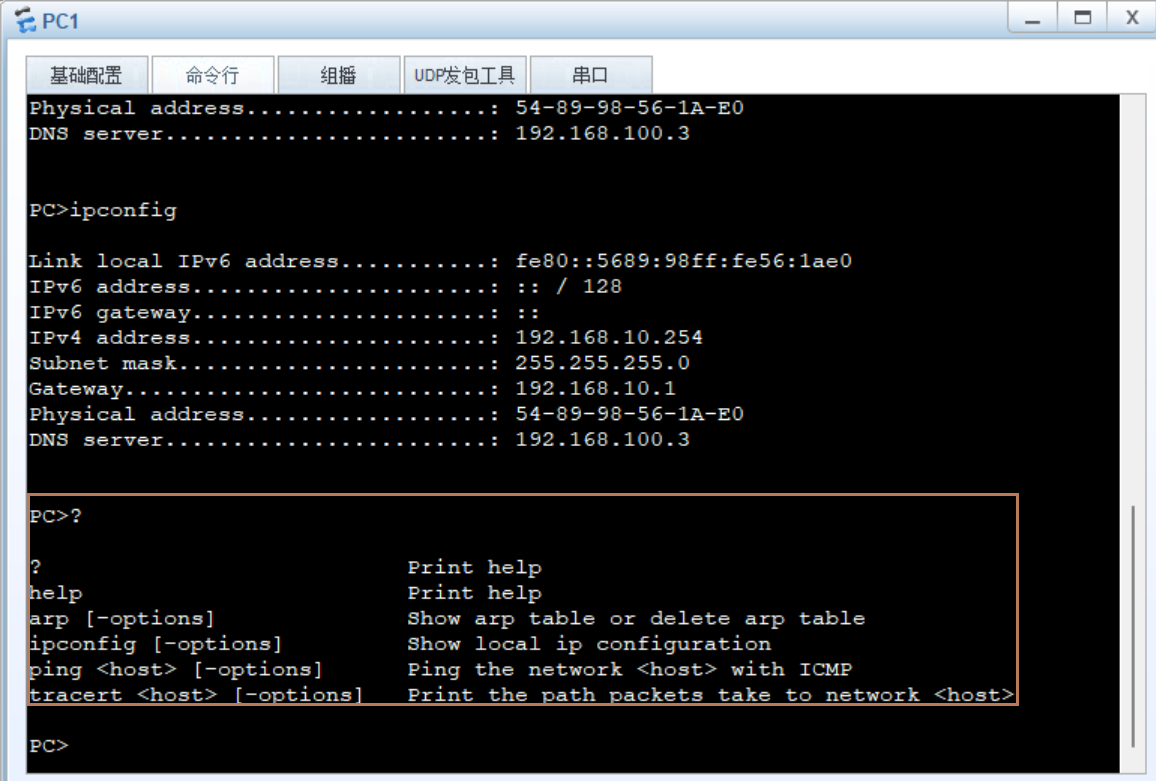

HUAWEI的PC设备支持的功能

ARP

ipconfig

ping

tracert

Telnet⇒路由器做网管设备

路由器写网关--默认路由来代替

华为不用密码来控制登录，而是控制用户权限

0-15的16个等级，数字越大，权限越大

HUAWEI设备仅支持0-5个设备远程登录(Cisco支持16)
+是当前设备正在被使用

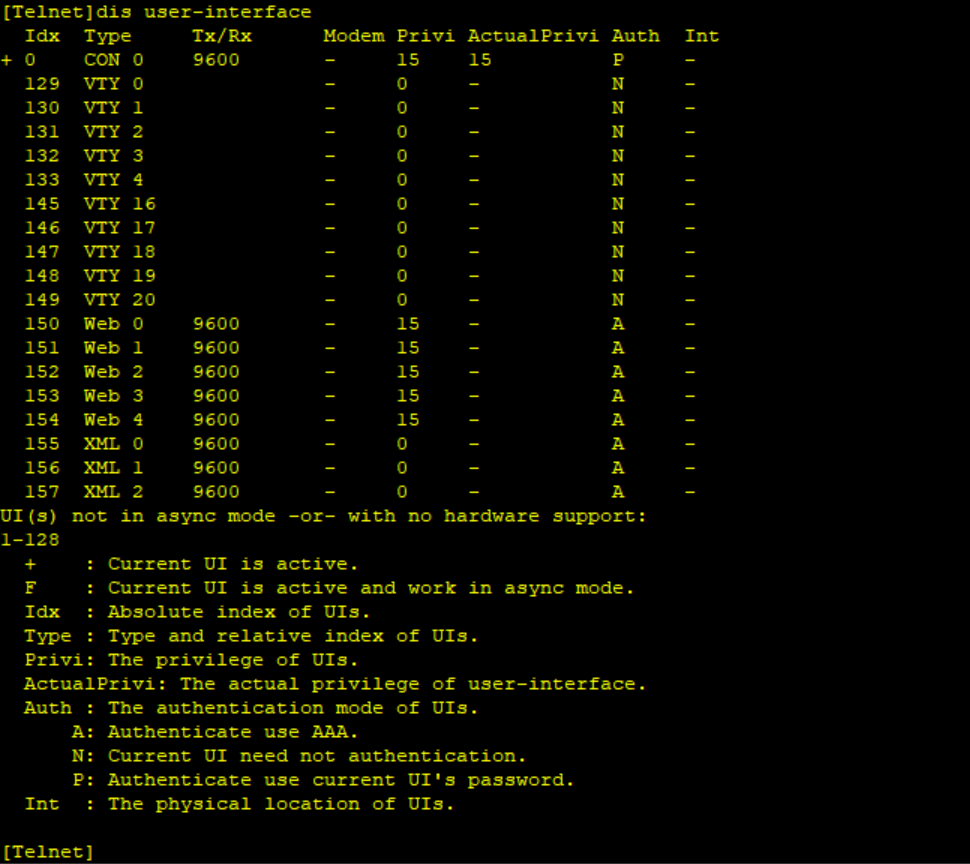

显示设备上所有终端接口的状态信息

接口类型（如 VTY、TTY、AUX 等）

接口编号

连接状态（是否已连接、空闲 / 占用）

认证方式（如密码认证、AAA 认证、控）

超时设置

终端参数（如波特率、数据流控）

输出类型

接口类型（Type）

CON：Console 接口（本地控制台接口）

VTY：虚拟终端接口（用于 Telnet/SSH 远程登录）

Web：Web 管理接口

XML：XML 管理接口

权限等级（Privi/ActualPrivi）

表示用户的权限等级，范围为 0-15（15 为最高权限）

认证方式（Auth）

P：Password 认证（密码认证）

N：None 认证（无认证）

A：AAA 认证

状态标识

+：当前活动的用户接口

F：当前活动且工作在异步模式下的用户接口
认证配置
复制代码
  [Telnet-ui-vty0-4]authentication-mode ?
      aaa       AAA authentication
      password  Authentication through the password of a user terminal interface
等级设置
复制代码
  [Telnet-aaa]local-user huawei privilege level ?
  INTEGER<0-15>  Level value
常见终端接口类型
复制代码
	//配置Telnet
	[Telnet]user-interface vty 0 4
	[Telnet-ui-vty0-4]authentication-mode <认证类型>
//在aaa模式下配置本地用户的用户名和密码
	[Telnet]aaa
    [Telnet-aaa]local-user <用户名> password cipher <密码>
//将认证应用到Telnet登录认证上
	local-user <用户名> service-type telnet
//设置等级(默认等级==0)
	local-user <用户名> privilege level <0-15>
//修改整条链路优先级(用户登录链路上的设备优先级)
	user-interface vty 0 4
	user privilege level <0-15>
Cisco使用默认网关(default-getway)，HUAWEI使用默认静态路由

NAT

华为不需要指定公网入口和公网出口
HUAWEI的NAT命名方式与Cisco不同
复制代码
    [NAT]acl ?
     INTEGER<2000-2999>  Basic access-list(add to current using rules)
	INTEGER<3000-3999>  Advanced access-list(add to current using rules)
	INTEGER<4000-4999>  Specify a L2 acl group

acl使用通配符任何设备都如此

复制代码

 [NAT]acl <编号>
 [NAT-acl-basic-<编号>]rule <序号> { permit | deny } source <源地址> <通配符>

动态NAT

复制代码

	[NAT]int g0/0/1
    [NAT-GigabitEthernet0/0/1]nat outbound 2000

查看报文在NAT的信息

复制代码

	dis nat session protocol <协议报文>
    dis nat session protocol icmp
    dis nat session protocol tcp

动态NAT地址池

复制代码

	nat address-group <编号> <起始地址> <终止地址>
//不加东西== PAT ，加了no pat == NAT
	nat outbound 2000 address-group 1 //PAT
	nat outbound 2000 address-group 1 no pat //NAT

路由器出接口的公网ip == Easy IP（Huawei/H3C）
