Note -「Variational Auto-Encoder」VAE 学习与 MNIST 实战

目录

• [\(1\) 数学基础](#1 数学基础)
  • [\(1.1\) KL 散度](#1.1 KL 散度)
  • [\(1.2\) Evidence Lower BOund (ELBO)](#1.2 Evidence Lower BOund (ELBO))
• [\(2\) 模型结构](#2 模型结构)
  • [\(2.1\) 基本假设](#2.1 基本假设)
  • [\(2.2\) Marginal Likelyhood](#2.2 Marginal Likelyhood)
  • [\(2.3\) 重参数化 (reparameterization) 与 AEVB 算法](#2.3 重参数化 (reparameterization) 与 AEVB 算法)
  • [\(2.4\) 实例: VAE 算法](#2.4 实例: VAE 算法)
• [\(3\) MNIST 实战](#3 MNIST 实战)
  • [\(3.1\) 数据准备](#3.1 数据准备)
  • [\(3.2\) 分布选取与框架代码](#3.2 分布选取与框架代码)
  • [\(3.3\) 训练](#3.3 训练)
  • [\(3.4\) 实验](#3.4 实验)
• [\(4\) 参考资料](#4 参考资料)

\\\mathscr{Lorain\~y\~w\~la\~Lora\~blea.} \\newcommand{\\DS}\[0{\displaystyle} % operators alias \newcommand{\opn}1{\operatorname{#1}} \newcommand{\card}0{\opn{card}} \newcommand{\lcm}0{\opn{lcm}} \newcommand{\char}0{\opn{char}} \newcommand{\Char}0{\opn{Char}} \newcommand{\Min}0{\opn{Min}} \newcommand{\rank}0{\opn{rank}} \newcommand{\Hom}0{\opn{Hom}} \newcommand{\End}0{\opn{End}} \newcommand{\im}0{\opn{im}} \newcommand{\tr}0{\opn{tr}} \newcommand{\diag}0{\opn{diag}} \newcommand{\coker}0{\opn{coker}} \newcommand{\id}0{\opn{id}} \newcommand{\sgn}0{\opn{sgn}} \newcommand{\Res}0{\opn{Res}} \newcommand{\Ad}0{\opn{Ad}} \newcommand{\ord}0{\opn{ord}} \newcommand{\Stab}0{\opn{Stab}} \newcommand{\conjeq}0{\sim_{\u{conj}}} \newcommand{\cent}0{\u{\degree C}} \newcommand{\Sym}0{\opn{Sym}} \newcommand{\wg}0{\wedge} \newcommand{\Wg}0{\bigwedge} % symbols alias \newcommand{\E}0{\exist} \newcommand{\A}0{\forall} \newcommand{\l}0{\left} \newcommand{\r}0{\right} \newcommand{\ox}0{\otimes} \newcommand{\lra}0{\leftrightarrow} \newcommand{\llra}0{\longleftrightarrow} \newcommand{\iso}1{\overset{\sim}{#1}} \newcommand{\eps}0{\varepsilon} \newcommand{\Ra}0{\Rightarrow} \newcommand{\Eq}0{\Leftrightarrow} \newcommand{\d}0{\mathrm{d}} \newcommand{\e}0{\mathrm{e}} \newcommand{\i}0{\mathrm{i}} \newcommand{\j}0{\mathrm{j}} \newcommand{\k}0{\mathrm{k}} \newcommand{\Ex}0{\mathbb{E}} \newcommand{\D}0{\mathbb{D}} \newcommand{\oo}0{\infty} \newcommand{\tto}0{\rightrightarrows} \newcommand{\mmap}0{\hookrightarrow} \newcommand{\emap}0{\twoheadrightarrow} \newcommand{\actl}0{\curvearrowright} \newcommand{\actr}0{\curvearrowleft} \newcommand{\nsubg}0{\triangleleft} \newcommand{\nsupg}0{\triangleright} \newcommand{\lin}0{\lim_{n\to\oo}} \newcommand{\linf}0{\liminf_{n\to\oo}} \newcommand{\lsup}0{\limsup_{n\to\oo}} \newcommand{\ser}0{\sum_{n=1}^\oo} \newcommand{\serz}0{\sum_{n=0}^\oo} \newcommand{\isoto}0{\overset\sim\to} \newcommand{\F}0{\mathbb F} \newcommand{\x}0{\times} \newcommand{\M}0{\mathbf{M}} \newcommand{\T}0{\intercal} % symbols with parameters \newcommand{\der}1{\frac{\d}{\d #1}} \newcommand{\ul}1{\underline{#1}} \newcommand{\ol}1{\overline{#1}} \newcommand{\wt}1{\widetilde{#1}} \newcommand{\br}1{\l(#1\r)} \newcommand{\bk}1{\l#1\\r} \newcommand{\ev}1{\l.#1\r|} \newcommand{\abs}1{\l|#1\r|} \newcommand{\bs}1{\boldsymbol{#1}} \newcommand{\env}2{\begin{#1}#2\end{#1}} % why not? \newcommand{\ALI}1{\env{aligned}{#1}} \newcommand{\CAS}1{\env{cases}{#1}} \newcommand{\pmat}1{\env{pmatrix}{#1}} \newcommand{\dary}2{\l|\begin{array}{#1}#2\end{array}\r|} \newcommand{\pary}2{\l(\begin{array}{#1}#2\end{array}\r)} \newcommand{\pblk}4{\l(\begin{array}{c|c}{#1}&{#2}\\\hline{#3}&{#4}\end{array}\r)} \newcommand{\u}1{\mathrm{#1}} \newcommand{\lix}1{\lim_{x\to #1}} \newcommand{\ops}1{#1\cdots #1} \newcommand{\seq}3{{#1}{#2}\ops,{#1}{#3}} \newcommand{\dedu}2{\u{(#1)}\Ra\u{(#2)}} % SPECIAL \newcommand{\dat}1{\bs{\mathrm{#1}}} % font for data point / data set \]

  限于笔者水平, 本文或仅适合 AEVB 及 VAE 的基础学习. 如果希望更深入地了解 VAE, 推荐阅读参考资料 \(1\) 及相关文献.

  对于数学水平要求, 本文仅假设读者掌握朴素概率论和入门的分析学.

\(1\) 数学基础

\(1.1\) KL 散度

  The Kullback--Leibler divergence (also called relative entropy and I-divergence ), denoted \(D_{\u{KL}}(P\parallel Q)\), is a type of statistical distance : a measure of how much a model probability distribution \(Q\) is different from a true probability distribution \(P\).

  定量地, 离散条件下的 KL 散度定义为

\\\ALI{ D_{\\u{KL}}(P\\parallel Q) \&:= \\sum_{\\dat x}P(\\dat x)\\log\\frac{P(\\dat x)}{Q(\\dat x)}\\\\ \&= -\\sum_{\\dat x}P(\\dat x)\\log Q(\\dat x)+\\sum_{\\dat x}P(\\dat x)\\log P(\\dat x). } \\

  从信息熵 (也即 "相对熵" 这个名字) 的角度容易理解. 我们尝试用 \(Q\) 的最优编码方式 (即事件 \(\dat x\) 使用 \(-\log Q(\dat x)\) 个 bit 的编码) 来编码 \(P\), \(D_{\u{KL}}(P\parallel Q)\) 给出的就是这种编码所用 bit 数与直接最优编码 \(P\) 本身的 bit 数 (即 \(P\) 本身的熵) 的差值, 这一差值反应了把编码从 \(Q\) 直接迁移到 \(P\) 的 "某种代价". 在这样的直观理解下, 如果二者是同分布的, 这一差值显然是 \(0\); 而对于一般的 \(P\) 和 \(Q\), 也不难看出 \(D_{\u{KL}}(P\parallel Q)\ge 0\).

\(1.2\) Evidence Lower BOund (ELBO)

  这里我们着重研究形如 \(D_{\u{KL}}(Q(\dat z)\parallel P(\dat z\mid\dat x))\) 的 KL 散度, 其中 \(\dat x\) 是某一特定事件, \(P(\dat z\mid\dat x)\) 给出此时 \(\dat z\) 的条件分布. 推导:

\\\ALI{ D_{\\u{KL}}(Q\\parallel P) \&= \\sum_{\\dat z}Q(\\dat z)\\log\\frac{Q(\\dat z)P(\\dat x)}{P(\\dat x\\dat z)} \\\\ \&= \\sum_{\\dat z}Q(\\dat z)\\br{\\log\\frac{Q(\\dat z)}{P(\\dat x\\dat z)}+\\log P(\\dat x)}\\\\ \&= \\sum_{\\dat z}Q(\\dat z)(\\log Q(\\dat z)-\\log P(\\dat x\\dat z))+\\underbrace{\\sum_{\\dat z}Q(\\dat z)}_{=1}\\log P(\\dat x) \\\\ \&= \\sum_{\\dat z}Q(\\dat z)(\\log Q(\\dat z)-\\log P(\\dat x\\dat z))+\\log P(\\dat x). } \\

对分布 \(Q(\dat z)\), 记 \(\Ex_Qf(\dat z):=\sum_{\dat z}Q(\dat z)f(\dat z)\), 则

\D_{\\u{KL}}(Q(\\dat z)\\parallel P(\\dat z\\mid\\dat x))=\\Ex_Q(\\log Q(\\dat z)-\\log P(\\dat x\\dat z))+\\log P(\\dat x). \\

\\\ALI{ \\implies \\log P(\\dat x) \&= D_{\\u{KL}}(Q(\\dat z)\\parallel P(\\dat z\\mid\\dat x))-\\Ex_Q(\\log Q(\\dat z)-\\log P(\\dat x\\dat z))\\\\ \&=: D_{\\u{KL}}(Q(\\dat z)\\parallel P(\\dat z\\mid\\dat x))+\\mathcal L(Q). }\\tag 1 \\

由于 \(D_{\u{KL}}(Q\parallel P)\ge 0\), 有

\\\log P(\\dat X)\\ge\\mathcal L(Q).\\tag 2 \\

即 \(\mathcal L(Q)\) 可以作为 \(\log P(\dat x)\) 的下界估计.

\(2\) 模型结构

\(2.1\) 基本假设

  设数据集 \(\dat X=\{\dat x^{(i)}\}_{i=1}^N\) 由 \(N\) 个独立同分布的数据点构成. 我们假设它由以下过程采样而来:

• 从某个先验分布 \(p_{\dat\theta^*}(\dat z)\) 采样 \(\dat z^{(i)}\);
• 从某个条件分布 \(p_{\dat\theta^*}(\dat x\mid\dat z=\dat z^{(i)})\) 采样 \(\dat x^{(i)}\).

其中 \(p_{\dat\theta^*}(\dat z)\) 和 \(p_{\dat\theta^*}(\dat x\mid \dat z)\) 来自一族参数化分布 \(p_{\dat\theta}(\dat z)\) 和 \(p_{\dat\theta}(\dat x\mid\dat z)\), 且它们的概率密度函数对 \(\dat\theta\) 和 \(\dat z\) 几乎处处可微.

  现在, 数据集 \(\dat X\) 是已知的, 但我们不知道隐变量 \(\dat z^{(i)}\) 和具体的分布参数 \(\dat\theta^*\). 因此, 我们尝试引入一个识别模型 \(q_{\dat\phi}(\dat z\mid \dat x)\) 用来估计真实的后验分布 \(p_{\dat\theta}(\dat z\mid\dat x)\), 并尝试一起学习 \(\dat\phi\) 和 \(\dat\theta\).

  我们将在后验分布 \(p_{\dat\theta}(\dat z\mid\dat x)\) (\(q_{\dat\phi}(\dat z\mid\dat x)\)) 上采样 \(\dat z\) 的行为视作对数据 \(\dat x\) 的编码, 在条件分布 \(p_{\dat\theta}(\dat x\mid\dat z)\) 上采样 \(\dat x\) 的行为视作对编码 \(\dat z\) 的解码, 这就是所谓的 encode 和 decode 过程.

\(2.2\) Marginal Likelyhood

  为了学到最优的 \(\dat\theta^*\), 我们势必需要引入一个评估分布参数优劣的值. 模仿最大似然的手法, 我们仍然研究数据集 \(\dat X\) 被模型生成的概率. 则对某个数据点 \(\dat x\) 和待评估的参数 \(\dat\theta\), 有

\p_{\\dat\\theta}(\\dat x)=\\int p_{\\dat\\theta}(\\dat x\\mid\\dat z)p_{\\dat\\theta}(z)\\d z. \\

(这里忽略了超参数 \(\alpha\). 为了让式子更完整, 可以在所有概率中 condition on \(\alpha\).) 而

\\\log p_{\\dat\\theta}(\\dat X)=\\sum_{i=1}\^N\\log p_{\\dat\\theta}(\\dat x\^{(i)}). \\

  利用识别模型 \(q_{\dat\phi}\) 估计后验分布, 套用 \((1)\), 我们知道

\\\log p_{\\dat\\theta}(\\dat x\^{(i)})=D_{\\u{KL}}(q_{\\dat\\phi}(\\dat z\\mid\\dat x\^{(i)})\\parallel p_{\\dat\\theta}(\\dat z\\mid\\dat x\^{(i)}))+\\mathcal L(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)}). \\

同时由 \((2)\),

\\\ALI{ \\log_{\\dat\\theta}(\\dat x\^{(i)}) \&\\ge \\mathcal L(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)})\\\\ \&= \\Ex_{q_{\\dat\\phi}(\\dat z\\mid \\dat x\^{(i)})}(-\\log q_{\\dat\\phi}(\\dat z\\mid\\dat x\^{(i)})+\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\dat z))\&(3)\\\\ \&= \\Ex_{q_{\\dat\\phi}(\\dat z\\mid \\dat x\^{(i)})}(-\\log q_{\\dat\\phi}(\\dat z\\mid\\dat x\^{(i)})+\\log p_{\\dat\\theta}(\\dat z)+\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\mid\\dat z))\\\\ \&= -D_{\\u{KL}}(q_{\\dat\\phi}(\\dat z\\mid \\dat x\^{(i)})\\parallel p_{\\dat \\theta}(\\dat z))+\\Ex_{q_{\\dat\\phi}(\\dat z\\mid \\dat x\^{(i)})}(\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\mid \\dat z)).\&(4) } \\\\ \\

我们希望通过对 \(\mathcal L(\dat\theta,\dat\phi;\dat x^{(i)})\) 梯度下降来学出优秀的 \(\dat\theta\) 和 \(\dat\phi\).

\(2.3\) 重参数化 (reparameterization) 与 AEVB 算法

  然而 \(1\) 中指出, \(\mathcal L(\dat\theta,\dat\phi;\dat x^{(i)})\) 对 \(\dat\phi\) 的梯度的方差很大, 不适用于数值计算. (不过对此论断, \(2\) 的评论区中有不同的分析, 可自行了解.) 这里, 我们采用重参数化技巧: 对 \(\dat z\sim q_{\dat\phi}(\dat z\mid\dat x)\), 假定 \(\dat z=g_{\dat\phi}(\dat\epsilon,\dat x)\) 可微, \(\dat\phi\) 是参数, \(\dat\epsilon\sim p(\dat\epsilon)\) 是噪声. 以此为条件, 根据概率密度的定义:

\q_{\\dat\\phi}(\\dat z\\mid\\dat x)\\d\\dat z=p(\\dat\\epsilon)\\d\\dat\\epsilon. \\

进而

\\\ALI{ \\Ex_{q_{\\dat\\phi}(\\dat z\\mid\\dat x\^{(i)})}f(\\dat z) \&= \\int q_{\\dat\\phi}(\\dat z\\mid \\dat x\^{(i)})f(\\dat z)\\d\\dat z\\\\ \&= \\int p(\\dat\\epsilon)f(g_{\\dat\\phi}(\\dat\\epsilon,\\dat x\^{(i)}))\\d\\dat\\epsilon\\\\ \&\\approx \\frac{1}{L}\\sum_{\\ell=1}\^L f(\\underbrace{g_{\\dat\\phi}(\\dat\\epsilon\^{(\\ell)},\\dat x\^{(i)})}_{=:\\dat z\^{(i,\\ell)}}),\\quad \\dat\\epsilon\^{(\\ell)}\\sim p(\\dat\\epsilon). } \\

  以此估计 \((3)\), 给出

\\\ALI{ \\mathcal L(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)}) \&\\approx \\wt{\\mathcal L}\^A(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)})\\\\ \&:= \\frac{1}{L}\\sum_{\\ell=1}\^L(-\\log q_{\\dat\\phi}(\\dat z\^{(i,\\ell)}\\mid\\dat x\^{(i)})+\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\dat z\^{(i,\\ell)})). } \\

或者, 以此估计 \((4)\), 给出

\\\ALI{ \\mathcal L(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)}) \&\\approx \\wt{\\mathcal L}\^B(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)})\\\\ \&:= -D_{\\u{KL}}(q_{\\dat\\phi}(\\dat z\\mid\\dat x\^{(i)})\\parallel p_{\\dat\\theta}(\\dat z))+\\frac{1}{L}\\sum_{\\ell=1}\^L\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\mid\\dat z\^{(i,\\ell)}). } \\

前一项散度据 \(1\) 称通常可以解析地求出.

  接着, 在数据集 \(\dat X\) 上采样一个大小为 \(M\) 的 minibatch 来估计给定参数的 marginal likelyhood, 有

\\\ALI{ \\mathcal L(\\dat\\theta,\\dat\\phi;\\dat X) \&\\approx \\wt{\\mathcal L}\^M(\\dat\\theta,\\dat\\phi;\\dat X)\\\\ \&:= \\frac{N}{M}\\sum_{i=1}\^M\\wt{L}(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)}). } \\

(这里的 \(M\) 和单个数据点的采样数量 \(L\) 间可以 trade-off. \(1\) 指出当 \(M=100\) 时 \(L=1\) 的表现已经出色.)

  最终, 嵌套地使用 \(\wt{\mathcal L}^M\) 和 \\(\\wt{\\mathcal L}\^A\\) 或 \\(\\wt{\\mathcal L}\^B\\) 两次估计, 我们就能对 marginal likelyhood 的下界 ELBO 进行调优了. 这朴素地推导出 Auto-Encoding VB (AEVB) 算法:

\\\begin{array}{r\|l} \& \\text{Minibatch version of the Auto-Encoding VB algorithm}\\\\ \\hline 0 \& M,L\\gets 100,1\\\\ 1 \& p(\\dat\\epsilon),p_{\\dat\\theta}(\\dat x\\mid\\dat z),q_{\\dat\\phi}(\\dat z\\mid \\dat x),p_{\\dat\\theta}(\\dat z) \\gets \\text{chosen distri. forms}\\\\ 2 \& \\dat\\theta,\\dat\\varphi \\gets \\text{initial parameters}\\\\ 3 \& \\textbf{repeat}\\\\ 4 \& \\qquad \\dat X\^M \\gets \\text{minibatch sampled from }\\dat X\\\\ 5 \& \\qquad \\dat \\epsilon \\gets \\text{noise sampled from }p(\\dat\\epsilon)\\\\ 6 \& \\qquad \\dat g \\gets \\nabla_{\\dat\\theta,\\dat\\phi}\\wt{\\mathcal L}\^M(\\dat\\theta,\\dat\\phi;\\dat X\^M,\\dat\\epsilon)\\\\ 7 \& \\qquad \\dat\\theta,\\dat\\phi \\gets \\text{parameters optimized by }\\dat g\\\\ 8 \& \\textbf{until}\~\\text{convergence of }(\\dat\\theta,\\dat\\phi)\\\\ 9 \& \\textbf{return}\~\\dat\\theta,\\dat\\phi \\end{array} \\

\(2.4\) 实例: VAE 算法

  在 AEVB 的框架下, 不平凡的工作是指定分布 \(p(\dat\epsilon),p_{\dat\theta}(\dat x\mid\dat z),q_{\dat\phi}(\dat z\mid \dat x),p_{\dat\theta}(\dat z)\) 的形式. 在 Variational Auto-Encoder (VAE) 中, 我们取

\\\ALI{ p(\\dat\\epsilon) \&= \\mathcal N(\\dat\\epsilon;\\bs 0,\\bs 1),\\\\ q_{\\dat\\phi}(\\dat z\\mid\\dat x\^{(i)}) \&= \\mathcal N(\\dat z;\\dat\\mu\^{(i)},(\\dat\\sigma\^2)\^{(i)}\\bs 1),\\\\ p_{\\dat\\theta}(\\dat z) \&= \\mathcal N(\\dat z;\\bs 0,\\bs 1),\\\\ g_{\\dat\\phi}(\\dat\\epsilon\^{(\\ell)},\\dat x\^{(i)}) \&= \\dat\\mu\^{(i)}+\\dat\\sigma\^{(i)}\\odot\\dat\\epsilon\^{(\\ell)}. } \\

其中 \(\bs 1\) 是适合尺寸的单位矩阵. \((\dat\sigma^2)^{(i)}\bs 1\) 给出的是对角协方差阵, 即每个 \(z_j\sim\mathcal N(\mu^{(i)}_j,(\sigma_j^{(i)})^2)\), 互相独立. (但个人感觉这个记号本身有些奇怪.)

  而对于 \(p_{\dat\theta}(\dat x\mid\dat z)\), 可以根据数据类型选择:

• 对于二元数据, \(p_{\dat\theta}(x_i\mid\dat z)=\mathcal B(x_i;1,y_i)\), 其中 \(\dat y\) 由模型给出;
• 对于实值数据, \(p_{\dat\theta}(x_i\mid\dat z)=\mathcal N(x_i;\mu'_i,\sigma_i'^2)\), 其中 \(\dat\mu'\) 和 \(\dat\sigma'\) 由模型给出.

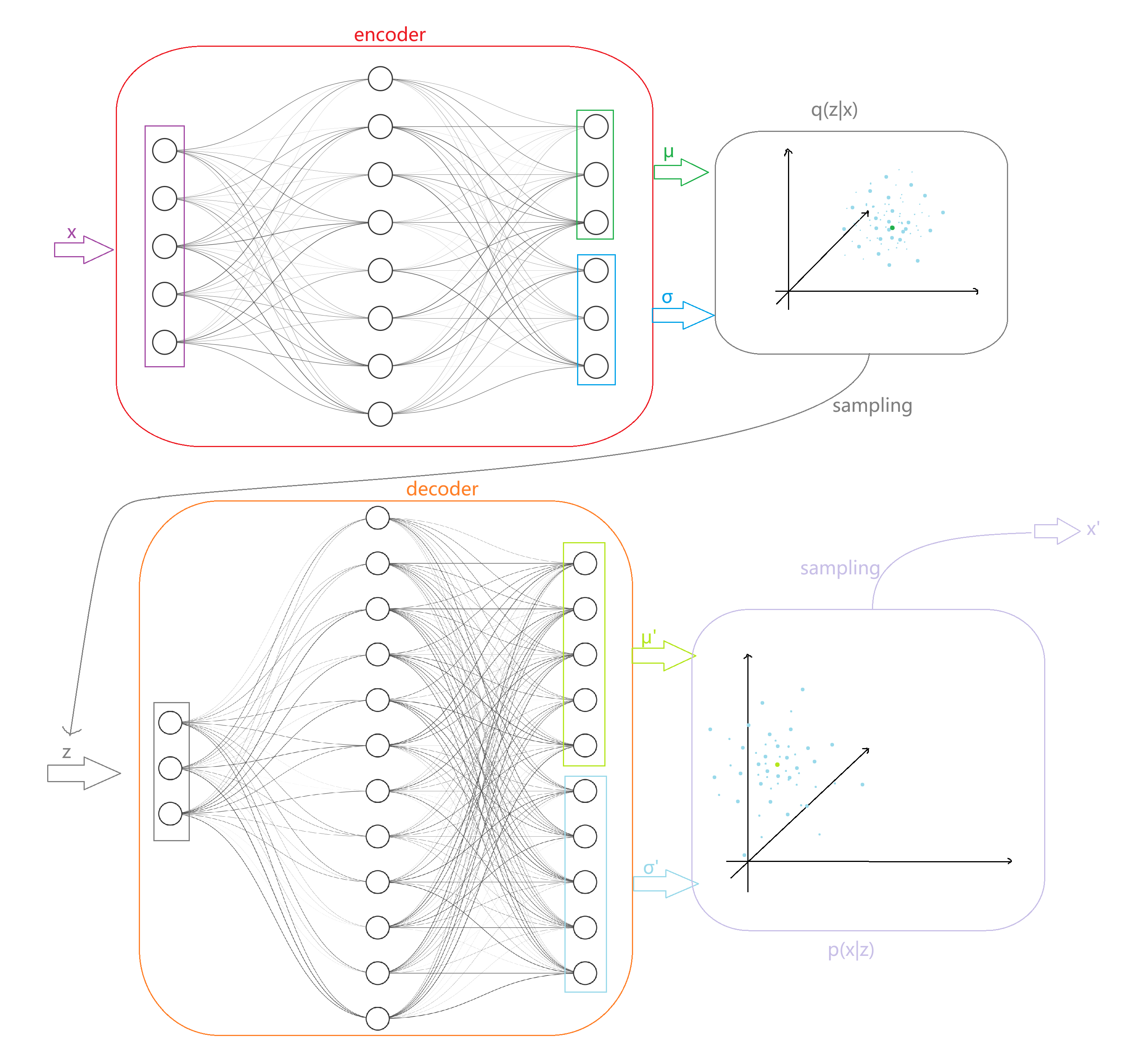

这里给出实值数据下 VAE 一次 encode-decode 的示意. 其中 \(\dat x\in\R^5\), \(\dat z\in\R^3\), 蓝色点云表示概率密度:

  接下来还需要验证 \(\wt{\mathcal L}\) 的形式. 这里采用 \(\wt{\mathcal L}^B\) 的估计, 需要计算 \(-D_{\u{KL}}(q_{\dat\phi}(\dat z\mid\dat x^{(i)})\parallel p_{\dat\theta}(\dat z))+\frac{1}{L}\sum_{\ell=1}^L\log p_{\dat\theta}(\dat x^{(i)}\mid\dat z^{(i,\ell)})\). 对于前一项, \(q_{\dat\phi}(\dat z\mid\dat x^{(i)})\) 简记作 \(q_{\dat\phi}(\dat z)\), 设向量维度为 \(J\), 根据定义 (这里就是把离散情况的求和对应地变为分布函数上的 Lebesgue 积分, 我们在上文已经假设了这些分布良好的分析性质):

\\\ALI{ -D_{\\u{KL}}(q_{\\dat\\phi}(\\dat z)\\parallel p_{\\dat\\theta}(\\dat z)) \&= \\int q_{\\dat\\phi}(\\dat z)\\log p_{\\dat\\theta}(\\dat z)\\d\\dat z-\\int q_{\\dat\\phi}(\\dat z)\\log q_{\\dat\\phi}(\\dat z)\\d\\dat z\\\\ \&= \\int\\mathcal N(\\dat z;\\dat\\mu,\\dat\\sigma\^2)\\log \\mathcal N(\\dat z;\\bs 0,\\bs 1)\\d\\dat z-\\int\\mathcal N(\\dat z;\\dat\\mu,\\dat\\sigma\^2)\\log\\mathcal N(\\dat z;\\dat\\mu,\\dat\\sigma\^2)\\d\\dat z\\\\ \&=: I_1-I_2. } \\

容易计算:

\\\ALI{ I_1 \&= \\int\\br{\\prod_{j=1}\^J\\mathcal N(z_j;\\mu_j,\\sigma_j\^2)}\\sum_{j=1}\^J\\log \\mathcal N(z_j;0,1)\\d\\dat z\\\\ \&= \\sum_{i=1}\^J\\int\\mathcal N(z_i;\\mu_i,\\sigma_i\^2)\\log\\mathcal N(z_i;0,1)\\cdot\\prod_{j\\neq i}\\mathcal N(z_j;\\mu_j,\\sigma_j\^2)\\d\\dat z\\\\ \&= \\sum_{i=1}\^J\\int\\mathcal N(z_i;\\mu_i,\\sigma_i\^2)\\log\\mathcal N(z_i;0,1)\\d z_i\\cdot\\underbrace{\\prod_{j\\neq i}\\int\\mathcal N(z_j;\\mu_j,\\sigma_j\^2)\\d z_j}_{=1}\\\\ \&= -\\frac{1}{2}\\sum_{i=1}\^J\\int\\frac{1}{\\sqrt{2\\pi}\\sigma_i}\\e\^{-\\frac{(z_i-\\mu_i)\^2}{2\\sigma_i\^2}}\\br{\\log(2\\pi)+z_i\^2}\\d z_i\\\\ \&= -\\frac{1}{2}\\sum_{i=1}\^J\\br{\\log(2\\pi)+\\frac{1}{\\sqrt{2\\pi}\\sigma_i}\\int_{-\\oo}\^{+\\oo}\\e\^{-\\frac{x\^2}{2\\sigma_i\^2}}(x\^2+2\\mu_ix+\\mu_i\^2)\\d x}\\\\ \&= -\\frac{1}{2}\\sum_{i=1}\^J\\br{\\log(2\\pi)+\\mu_i\^2+\\frac{1}{\\sqrt{2\\pi}\\sigma_i}\\int_{-\\oo}\^{+\\oo}x\^2\\e\^{-\\frac{x\^2}{2\\sigma_i\^2}}\\d x} } \\

回忆 Gauss 积分 \(\DS\int_{-\oo}^{+\oo}x^2\e^{-ax^2}\d x=\frac{1}{2}\sqrt{\frac{\pi}{a^3}}\), 代入化简得

\\\ALI{ I_1 \&= -\\frac{J}{2}\\log(2\\pi)-\\frac{1}{2}\\sum_{i=1}\^J\\br{\\mu_i\^2+\\frac{1}{\\sqrt{2\\pi}\\sigma_i}\\cdot\\frac{1}{2}\\sqrt{8\\sigma_i\^6\\pi}}\\\\ \&= -\\frac{J}{2}\\log(2\\pi)-\\frac{1}{2}\\sum_{i=1}\^J(\\mu_i\^2+\\sigma_i\^2). } \\

同理

\I_2=-\\frac{J}{2}\\log(2\\pi)-\\frac{1}{2}\\sum_{i=1}\^J(1+\\log\\sigma_j\^2). \\

所以

\-D_{\\u{KL}}(q_{\\dat\\phi}(\\dat z)\\parallel p_{\\dat\\theta}(\\dat z))=\\frac{1}{2}\\sum_{i=1}\^J(1+\\log\\sigma_i\^2-\\mu_i\^2-\\sigma_i\^2). \\

最终

\\\ALI{ \\mathcal L(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)}) \&\\approx \\wt{\\mathcal L}\^B(\\dat\\theta,\\dat\\phi;\\dat x\^{(i)})\\\\ \&= \\frac{1}{2}\\sum_{i=1}\^J(1+\\log\\sigma_i\^2-\\mu_i\^2-\\sigma_i\^2)+\\frac{1}{L}\\sum_{\\ell=1}\^L\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\mid \\dat z\^{(i,\\ell)}). } \\

  这样的良好形式已然可以启动训练了. 在这一表达式中, 前一项即 (负) KL 散度, 后一项一般称为重构损失 (reconstruction loss).

\(3\) MNIST 实战

  由于 VAE 和最常见的 "将 batch 输入模型 - 比对模型输出与 ground truth 计算 loss - 反向传播" 的训练方式有些差异, 实现起来可能有些难度. 所以这里以 MNIST 为例实现完整的 VAE, 并通过一些数据实验加深对 VAE 的理解.

  (注: 文末提供了本节的完整代码.)

\(3.1\) 数据准备

  无需多言. (Tips: MNIST 单图的初始形态为 \((1,28,28)\); ToTensor() 后灰度值在 \(0,1\) 中.)

import torch
import torch.nn as nn
import torch.nn.functional as F
import torchvision

import matplotlib
matplotlib.use("Agg") # 笔者使用的 WSL
import matplotlib.pyplot as plt

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
train_dataset = torchvision.datasets.MNIST(root='./data', train=True, download=True)
train_dataset.transform = torchvision.transforms.ToTensor()
# 注意这里的 100 对应了训练量时 M 的值
train_loader = torch.utils.data.DataLoader(train_dataset, batch_size=100, shuffle=True)

\(3.2\) 分布选取与框架代码

  实践上, 在 decode 时直接采用独立 Bernoulli 分布是一个高质且高效的选择. 这时

\\\log p_{\\dat\\theta}(\\dat x\^{(i)}\\mid\\dat z\^{(i,\\ell)})=\\sum_{j}\\br{x\^{(i)}_j\\log\\mu'_j+(1-x\^{(i)}_j)\\log(1-\\mu'_j)}, \\

其中 \(\dat \mu'=\dat \mu'(\dat z^{(i,\ell)})\) 即 decode 样本点 \(\dat z^{(i,\ell)}\) 的模型输出 (不必再如上文图中输出一个 \(\dat\sigma'\)).

  Q1: 灰度值是一个实值量, 为什么不如上文所说地使用正态分布来 decode?

  A1: 用正态分布的最大问题是范围不匹配. 正态分布会给出 \(\R\) 上的采样, 如果不在训练过程中强制截断, 会导致重构损失非常巨大 (实测 \(10^9\) 倍于 KL 散度) 而难以训练; 而强制截断则会导致边界概率密度的不合理分配.
  Q2: 图像灰度值分布的 ground truth 总该是 \(0,1\) 上的连续分布, 我们用离散的 Bernoulli 分布去拟合合理吗?

  A2: 的确, Bernoulli 分布无法建模中间灰度, 理论上有偏差. 如果希望更精确地拟合, 可以采用独立 Beta 分布等分布模型. Bernoulli 分布的优势在于其模型简单, 训练高效且稳定.

  给出框架代码:

class Encoder(nn.Module):
    def __init__(self, LATENT_DIM):
        super(Encoder, self).__init__()
        self.W_h = nn.Linear(784, 256)
        self.b_h = nn.Parameter(torch.zeros(256))
        self.W_mu = nn.Linear(256, LATENT_DIM)
        self.b_mu = nn.Parameter(torch.zeros(LATENT_DIM))
        self.W_sgm = nn.Linear(256, LATENT_DIM)
        self.b_sgm = nn.Parameter(torch.zeros(LATENT_DIM))

    def forward(self, x):
        x = x.view((-1, 784))
        h = F.relu(self.W_h(x) + self.b_h) # 也可以用 tanh 等激活
        mu = self.W_mu(h) + self.b_mu
        sgm = self.W_sgm(h) + self.b_sgm # sigma 可能 <0, 其行为和 >0 一致
        return mu, sgm

class Decoder(nn.Module):
    def __init__(self, LATENT_DIM):
        super(Decoder, self).__init__()
        self.W_h = nn.Linear(LATENT_DIM, 256)
        self.b_h = nn.Parameter(torch.zeros(256))
        self.W_mu = nn.Linear(256, 784)
        self.b_mu = nn.Parameter(torch.zeros(784))

    def forward(self, z):
        h = F.relu(self.W_h(z) + self.b_h)
        mu_re = F.sigmoid(self.W_mu(h) + self.b_mu)
        return mu_re # 使用 Bernoulli 分布, 只输出 mu'

class VAE(nn.Module):
    def __init__(self, LATENT_DIM):
        super(VAE, self).__init__()
        self.LATENT_DIM = LATENT_DIM
        self.encoder = Encoder(LATENT_DIM)
        self.decoder = Decoder(LATENT_DIM)

    def generate(self, num=1): # [用于测试] 在隐空间随机采样重构
        imgs = None
        with torch.no_grad():
            z = torch.randn((num, self.LATENT_DIM)).to(device)
            mu_re = self.decoder(z)
            imgs = mu_re.view(-1, 1, 28, 28)
        return imgs.cpu()

    def reconstruct(self, X): # [用于测试] 模拟 encode-decode (如上文图过程)
        mu, sgm = self.encoder(X)
        eps = torch.randn_like(sgm).to(device)
        z = mu + sgm * eps
        mu_re = self.decoder(z)
        return mu_re.view(-1, 1, 28, 28).cpu()

    # 没有必要实现 forward 方法

class ELBO_Estimator(nn.Module):
    def __init__(self):
        super(ELBO_Estimator, self).__init__()
        self.L = 1 # 估算积分时的采样次数
        self.FIX_EPS = 1e-8 # /0, log0 修正

    def forward(self, X_M):
        mu, sgm = model.encoder(X_M)
        kl_div = -0.5 * torch.sum(1 + torch.log(sgm**2 + self.FIX_EPS) - mu**2 - sgm**2)

        re_loss = 0
        for _ in range(self.L):
            e_l = torch.randn_like(sgm).to(device) # 批量采样 epsilon
            z_l = mu + sgm * e_l
            mu_re = model.decoder(z_l)
            re_loss += torch.sum(X_M * torch.log(mu_re + self.FIX_EPS))
            re_loss += torch.sum((1 - X_M) * torch.log(1 - mu_re + self.FIX_EPS))
        re_loss /= self.L

        elbo = -(re_loss - kl_div)  # 负的 ELBO (调优时最小化之), 忽略了常数因子
        return elbo, kl_div, re_loss # 后两项用于输出时观察

\(3.3\) 训练

  无需多言.

model = VAE(2).to(device) # 这里 2 是隐空间维度, 可以自由调节
criterion = ELBO_Estimator().to(device)
optimizer = torch.optim.Adam(model.parameters(), lr=1e-3) # 随手写的学习率

def train_vae(model, train_loader, optimizer, epochs=10):
    model.train()
    for epoch in range(epochs):
        total_loss = 0
        for batch_idx, (data, _) in enumerate(train_loader):
            data = data.view((-1, 784)).float().to(device)
            optimizer.zero_grad()
            loss, kl_div, re_loss = criterion(data) # 直接算 criterion, 不必 model.forward
            loss.backward()
            optimizer.step()
            total_loss += loss.item()
            if batch_idx % 100 == 0:
                print(f'batch {batch_idx + 1}/{len(train_loader)} | loss: {loss.item():.2f}',
                      f'| kl_div: {kl_div.item():.2f} | re_loss: {re_loss.item():.2f}')

        print(f'---epoch {epoch + 1}/{epochs} | loss: {total_loss / len(train_loader):.2f}---\n')

# 启动训练
train_vae(model, train_loader, optimizer, epochs=10)
torch.save(model.state_dict(), f'vae.pth')

\(3.4\) 实验

  先来观察直接在整个隐空间采样 \(\dat z\) 并重构的效果.

def generate_grid(model):
    model.eval()
    with torch.no_grad():
        imgs = model.generate(16)
        grid = torchvision.utils.make_grid(imgs, nrow=4, padding=2)
        plt.figure(figsize=(10, 10))
        plt.imshow(grid.permute(1, 2, 0).squeeze(), cmap='gray')
        plt.axis('off')
        plt.savefig('grid.png', format='png')
        plt.close()

generate_grid(model)

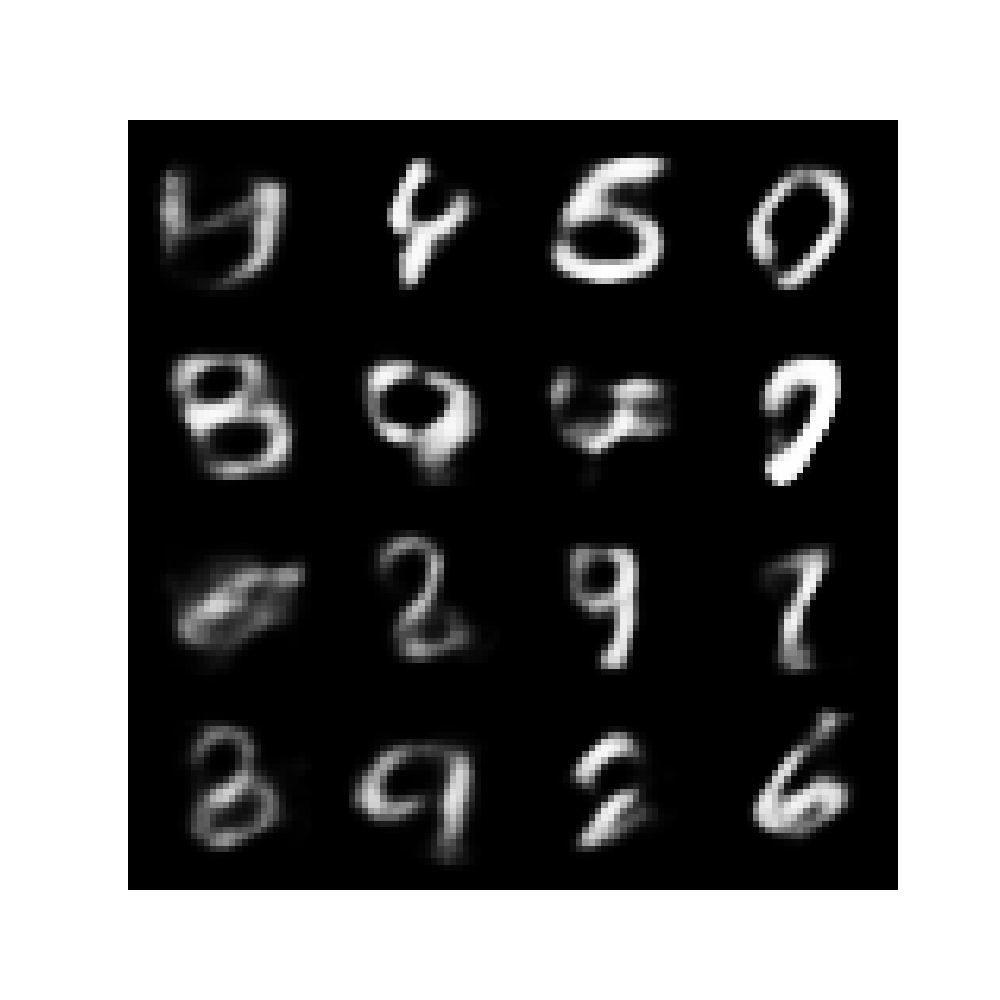

结果 (LATENT_DIM=10):

  每个 "数字" 看上去是若干个标准数字的模糊叠加. 直接这样生成数字虽然勉强能看, 但的确不够理想.

  接着再来对比 encode-decode 过程下的原数据 \(\dat x\) 和还原数据 \(\dat x'\).

def reconstruct_compare(model, valid_loader):
    model.eval()
    with torch.no_grad():
        for data, _ in valid_loader:
            data = data.view((-1, 784)).float().to(device)
            recons = model.reconstruct(data)
            data = data.view(-1, 1, 28, 28).cpu()

            # 制作 data 和 recons 的对比网格图
            grid = torchvision.utils.make_grid(torch.cat((data.view(-1, 1, 28, 28),
                                                          recons), dim=0), nrow=8, padding=2)
            plt.figure(figsize=(10, 10))
            plt.imshow(grid.permute(1, 2, 0).squeeze(), cmap='gray')
            plt.axis('off')
            plt.savefig('compare.png', format='png')
            plt.close()
            break

valid_dataset = torchvision.datasets.MNIST(root='./data', train=False, download=True)
valid_dataset.transform = torchvision.transforms.ToTensor()
valid_loader = torch.utils.data.DataLoader(valid_dataset, batch_size=16, shuffle=False)

reconstruct_compare(model, valid_loader)

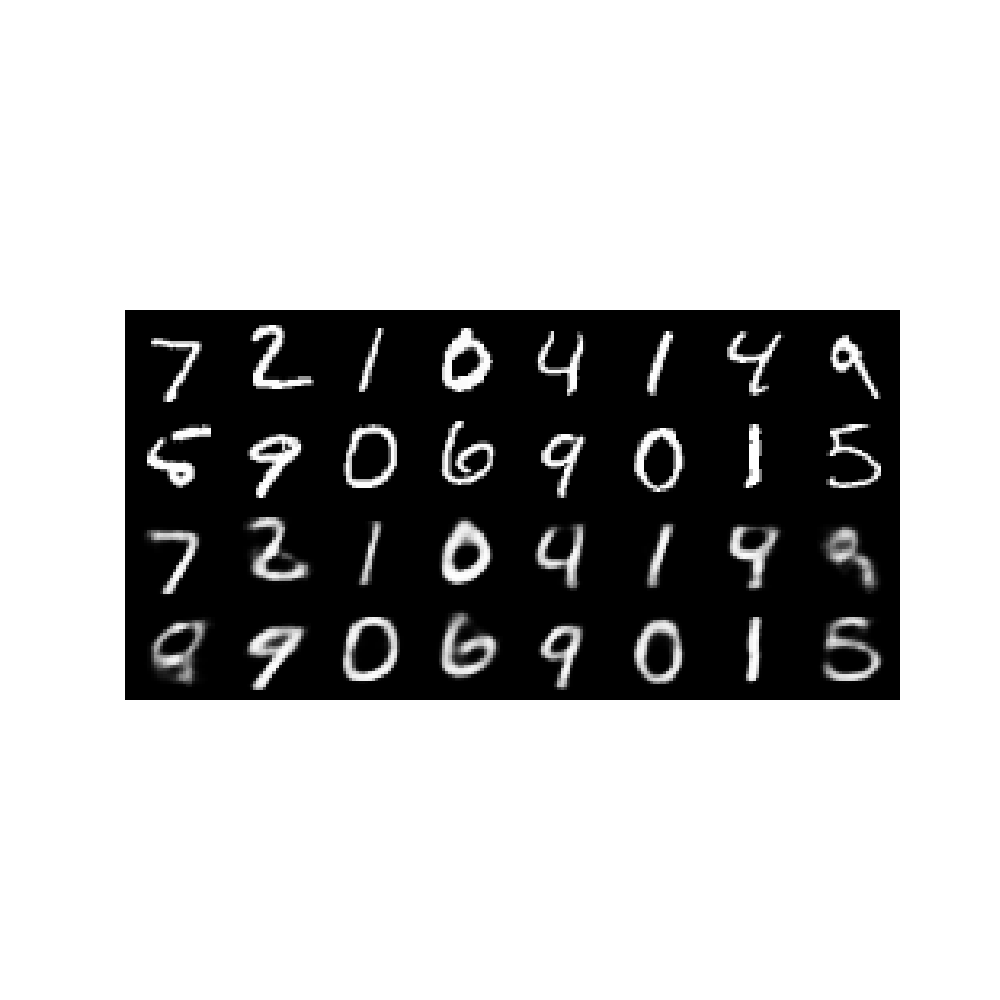

结果 (LATENT_DIM=10):

  效果不错. 像 \(1,0,7\) 这几个不太容易混淆的数字, 还原的数字看上去甚至更圆润美观一些. 但左起第一列的 \(5\), 倒数第二列的 \(4\) 和最后一列的 \(9\) 的还原得效果较差, 这可能是因为原数据就不太容易分辨.

  最后, 我们取 LATENT_DIM=2 并观察隐空间形态. 这里我们取验证集全体进行 encode, 并描出每个点的正态中心:

def show_2d_latent_space(model, valid_loader, no_offset=False):
    model.eval()
    assert model.LATENT_DIM == 2, "Latent dimension must be 2 for visualization"
    with torch.no_grad():
        all_z = []
        all_labels = []
        for data, labels in valid_loader:
            data = data.view((-1, 784)).float().to(device)
            mu, sgm = model.encoder(data)
            if no_offset:
                z = mu
            else:
                eps = torch.randn_like(sgm).to(device)
                z = mu + sgm * eps
            all_z.append(z.cpu())
            all_labels.append(labels.cpu())

        all_z = torch.cat(all_z, dim=0)
        all_labels = torch.cat(all_labels, dim=0)

        plt.figure(figsize=(12, 12))
        scatter = plt.scatter(all_z[:, 0], all_z[:, 1], c=all_labels, cmap='tab10', alpha=0.5)
        plt.colorbar(scatter)
        plt.title('2D Latent Space')
        plt.xlabel('Latent Dimension 1')
        plt.ylabel('Latent Dimension 2')
        plt.savefig('latent-space.png', format='png')
        plt.close()

show_2d_latent_space(model, valid_loader, no_offset=True)

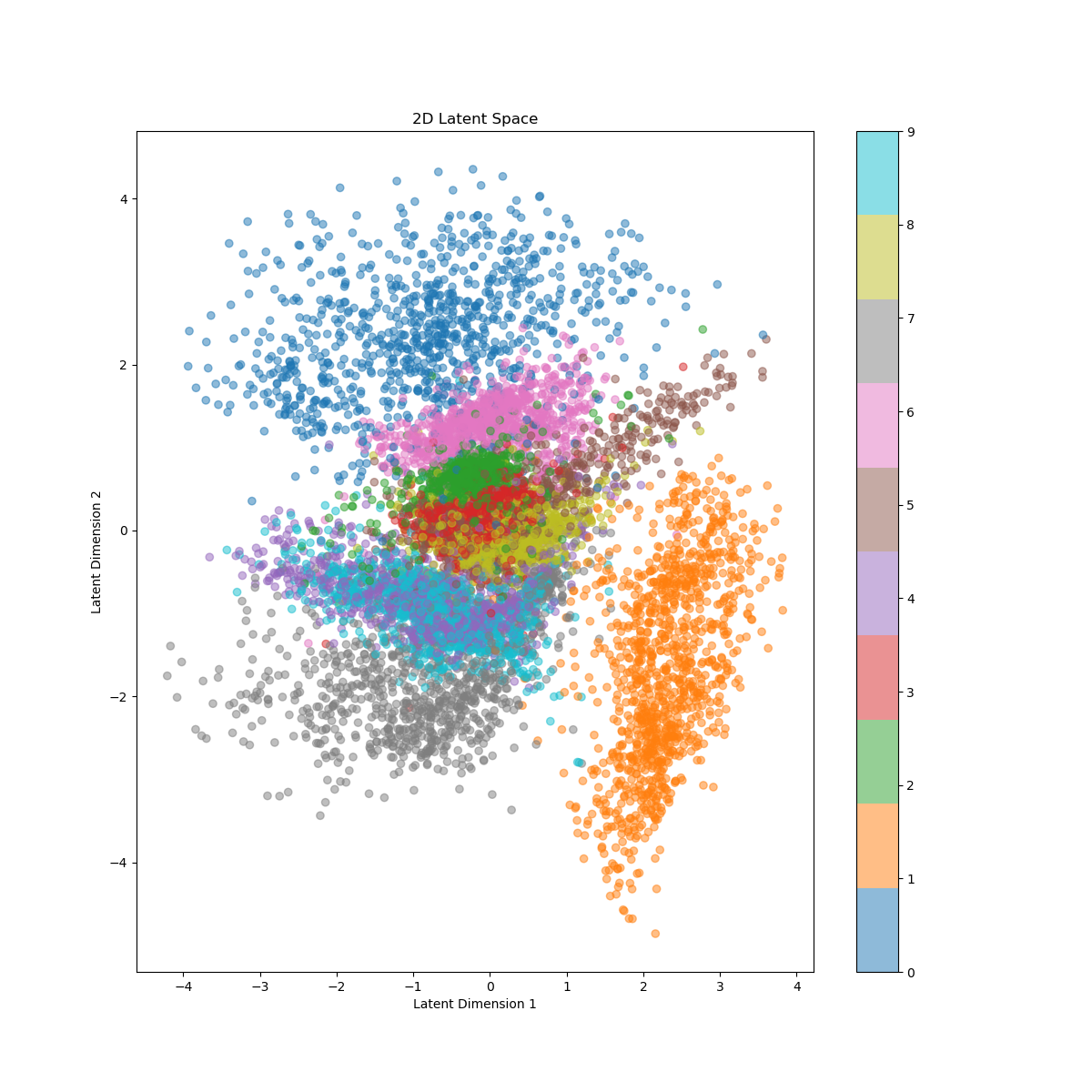

结果:

  我们难以解释隐空间坐标轴的意义. 从散点来观察, 十个数字大致存在各自聚类的趋势. \(1,0,7\) 与其他数字的距离较远, 这和刚刚的还原效果以及我们区分数字的直观感受相合. 图上看最难区分的事 \(4\) 和 \(9\), 从形态上看可以理解, 且依照笔者在 MNIST 上测试的经验, 很多分辨 \(4\) 和 \(9\) 的任务的确是强人 (指人类) 所难, 所以也模型在此的模糊性也值得原谅.

  另外, 在重复试验时, 空间一般会发生一些典范的变化: 例如上下左右翻转, 坐标轴交换等. 但散点的总体形态却总是类似.

\(4\) 参考资料

  \(1\) Kingma, Diederik P., and Max Welling. "Auto-encoding variational bayes." 20 Dec. 2013;

  \(2\) 知乎专栏: 变分自编码器 (VAEs), Gapeng, 2017-11-07 00:28;

  \(3\) 维基百科: Marginal likelihood, 21 February 2025, at 00:14 (UTC);

  \(4\) 维基百科: Kullback--Leibler divergence, 5 July 2025, at 21:27 (UTC).

---

附完整代码

import torch
import torch.nn as nn
import torch.nn.functional as F
import torchvision

import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
train_dataset = torchvision.datasets.MNIST(root='./data', train=True, download=True)
train_dataset.transform = torchvision.transforms.ToTensor()
train_loader = torch.utils.data.DataLoader(train_dataset, batch_size=100, shuffle=True)

class Encoder(nn.Module):
    def __init__(self, LATENT_DIM):
        super(Encoder, self).__init__()
        self.W_h = nn.Linear(784, 256)
        self.b_h = nn.Parameter(torch.zeros(256))
        self.W_mu = nn.Linear(256, LATENT_DIM)
        self.b_mu = nn.Parameter(torch.zeros(LATENT_DIM))
        self.W_sgm = nn.Linear(256, LATENT_DIM)
        self.b_sgm = nn.Parameter(torch.zeros(LATENT_DIM))

    def forward(self, x):
        x = x.view((-1, 784))
        h = F.relu(self.W_h(x) + self.b_h)
        mu = self.W_mu(h) + self.b_mu
        sgm = self.W_sgm(h) + self.b_sgm
        return mu, sgm

class Decoder(nn.Module):
    def __init__(self, LATENT_DIM):
        super(Decoder, self).__init__()
        self.W_h = nn.Linear(LATENT_DIM, 256)
        self.b_h = nn.Parameter(torch.zeros(256))
        self.W_mu = nn.Linear(256, 784)
        self.b_mu = nn.Parameter(torch.zeros(784))

    def forward(self, z):
        h = F.relu(self.W_h(z) + self.b_h)
        mu_re = F.sigmoid(self.W_mu(h) + self.b_mu)
        return mu_re

class VAE(nn.Module):
    def __init__(self, LATENT_DIM):
        super(VAE, self).__init__()
        self.LATENT_DIM = LATENT_DIM
        self.encoder = Encoder(LATENT_DIM)
        self.decoder = Decoder(LATENT_DIM)

    def generate(self, num=1):
        imgs = None
        with torch.no_grad():
            z = torch.randn((num, self.LATENT_DIM)).to(device)
            mu_re = self.decoder(z)
            imgs = mu_re.view(-1, 1, 28, 28)
        return imgs.cpu()

    def reconstruct(self, X):
        mu, sgm = self.encoder(X)
        eps = torch.randn_like(sgm).to(device)
        z = mu + sgm * eps
        mu_re = self.decoder(z)
        return mu_re.view(-1, 1, 28, 28).cpu()

class ELBO_Estimator(nn.Module):
    def __init__(self):
        super(ELBO_Estimator, self).__init__()
        self.L = 1
        self.FIX_EPS = 1e-8

    def forward(self, X_M):
        mu, sgm = model.encoder(X_M)
        kl_div = -0.5 * torch.sum(1 + torch.log(sgm**2 + self.FIX_EPS) - mu**2 - sgm**2)

        re_loss = 0
        for _ in range(self.L):  # sampling integral ranges
            e_l = torch.randn_like(sgm).to(device)
            z_l = mu + sgm * e_l
            mu_re = model.decoder(z_l)
            re_loss += torch.sum(X_M * torch.log(mu_re + self.FIX_EPS))
            re_loss += torch.sum((1 - X_M) * torch.log(1 - mu_re + self.FIX_EPS))
        re_loss /= self.L

        elbo = -(re_loss - kl_div)  # negated ELBO, constant factors ignored
        return elbo, kl_div, re_loss

model = VAE(2).to(device)
criterion = ELBO_Estimator().to(device)
optimizer = torch.optim.Adam(model.parameters(), lr=1e-3)

def train_vae(model, train_loader, optimizer, epochs=10):
    model.train()
    for epoch in range(epochs):
        total_loss = 0
        for batch_idx, (data, _) in enumerate(train_loader):
            data = data.view((-1, 784)).float().to(device)
            optimizer.zero_grad()
            loss, kl_div, re_loss = criterion(data)
            loss.backward()
            optimizer.step()
            total_loss += loss.item()
            if batch_idx % 100 == 0:
                print(f'batch {batch_idx + 1}/{len(train_loader)} | loss: {loss.item():.2f}',
                      f'| kl_div: {kl_div.item():.2f} | re_loss: {re_loss.item():.2f}')

        print(f'---epoch {epoch + 1}/{epochs} | loss: {total_loss / len(train_loader):.2f}---\n')

def generate_grid(model):
    model.eval()
    with torch.no_grad():
        imgs = model.generate(16)
        grid = torchvision.utils.make_grid(imgs, nrow=4, padding=2)
        plt.figure(figsize=(10, 10))
        plt.imshow(grid.permute(1, 2, 0).squeeze(), cmap='gray')
        plt.axis('off')
        plt.savefig('grid.png', format='png')
        plt.close()

def reconstruct_compare(model, valid_loader):
    model.eval()
    with torch.no_grad():
        for data, _ in valid_loader:
            data = data.view((-1, 784)).float().to(device)
            recons = model.reconstruct(data)
            data = data.view(-1, 1, 28, 28).cpu()

            # 制作 data 和 recons 的对比网格图
            grid = torchvision.utils.make_grid(torch.cat((data.view(-1, 1, 28, 28),
                                                          recons), dim=0), nrow=8, padding=2)
            plt.figure(figsize=(10, 10))
            plt.imshow(grid.permute(1, 2, 0).squeeze(), cmap='gray')
            plt.axis('off')
            plt.savefig('compare.png', format='png')
            plt.close()
            break

def show_2d_latent_space(model, valid_loader, no_offset=False):
    model.eval()
    assert model.LATENT_DIM == 2, "Latent dimension must be 2 for visualization"
    with torch.no_grad():
        all_z = []
        all_labels = []
        for data, labels in valid_loader:
            data = data.view((-1, 784)).float().to(device)
            mu, sgm = model.encoder(data)
            if no_offset:
                z = mu
            else:
                eps = torch.randn_like(sgm).to(device)
                z = mu + sgm * eps
            all_z.append(z.cpu())
            all_labels.append(labels.cpu())

        all_z = torch.cat(all_z, dim=0)
        all_labels = torch.cat(all_labels, dim=0)

        plt.figure(figsize=(12, 12))
        scatter = plt.scatter(all_z[:, 0], all_z[:, 1], c=all_labels, cmap='tab10', alpha=0.5)
        plt.colorbar(scatter)
        plt.title('2D Latent Space')
        plt.xlabel('Latent Dimension 1')
        plt.ylabel('Latent Dimension 2')
        plt.savefig('latent-space.png', format='png')
        plt.close()

# train_vae(model, train_loader, optimizer, epochs=10)
# torch.save(model.state_dict(), f'vae.pth')

valid_dataset = torchvision.datasets.MNIST(root='./data', train=False, download=True)
valid_dataset.transform = torchvision.transforms.ToTensor()
valid_loader = torch.utils.data.DataLoader(valid_dataset, batch_size=16, shuffle=False)

model.load_state_dict(torch.load(f'vae.pth'))
# generate_grid(model)
# reconstruct_compare(model, valid_loader)
show_2d_latent_space(model, valid_loader, no_offset=True)
