2. Android 自定义view 高级UI实战：打造丝滑3D循环滚轮时间选择器

这个视图实现了一个可以循环滚动的选择器（类似于3D滚轮效果）

比如日期选择器，自定义的一些选择器

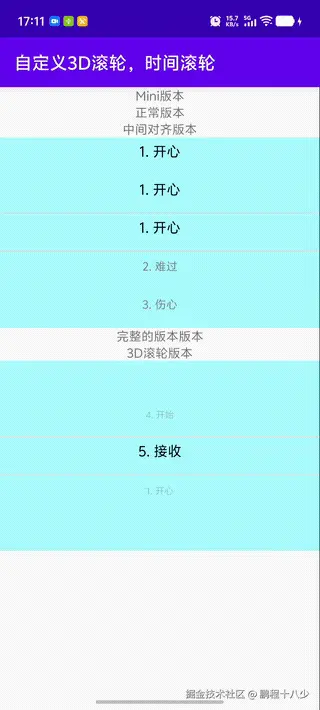

1.效果图

2.功能需求

主要功能包括：

1. 支持循环滚动（当滚动到边界时，可以循环）
2. 3D效果：中间项最大，越往两边越小且透明度降低
3. 支持快速滑动（fling）和自动对齐到最近项
4. 支持触摸拖动

3.实现思路分析

第一步: 测量，静态绘制 版本MINI

第二步: 滑动，自动居中 默认版本

第三步: 惯性滑动 PLUS版本

第四步: 3D效果和循环滚动 3D版本

3.1 测量，静态绘制 版本MINI

测量原理详解

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    int height = itemHeight * visibleItems;
    setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec), height);
}

3.1.1 高度计算：

• 固定公式：高度 = 项高度 × 可见项数
• 完全由控件内部状态决定
• 不响应父容器的高度约束

3.1.2 getDefaultSize() 宽度测量

这是View类提供的标准测量方法

public static int getDefaultSize(int size, int measureSpec) {
    int result = size;
    int specMode = MeasureSpec.getMode(measureSpec);
    int specSize = MeasureSpec.getSize(measureSpec);

    switch (specMode) {
        case MeasureSpec.UNSPECIFIED:  // 父容器未指定约束
            result = size;             // 使用建议的最小宽度
            break;
        case MeasureSpec.AT_MOST:      // wrap_content模式
        case MeasureSpec.EXACTLY:      // 固定值或match_parent
            result = specSize;         // 使用父容器指定的尺寸
            break;
    }
    return result;
}

3.1.3 getSuggestedMinimumWidth()

getSuggestedMinimumWidth() 是 Android View 类中的一个受保护方法，用于确定视图在布局过程中应使用的最小宽度建议值。

核心逻辑

• 无背景时 ：返回视图的显式最小宽度 mMinWidth
• 有背景时 ：返回 mMinWidth 和背景最小宽度中的较大值

3.2 绘制的原理

protected void onDraw(Canvas canvas) {
    float centerY = getHeight() / 2f;  // 控件垂直中心点

    // 绘制可见项（额外绘制2项保证滚动流畅）
    for (int i = -visibleItems/2 - 2; i <= visibleItems/2 + 2; i++) {
        // 计算虚拟索引（连续滚动的基础）
        int virtualIndex = (int)(scrollY / itemHeight) + i;
        // 将虚拟索引转换为实际数据索引（实现循环）
        int realIndex = getRealIndex(virtualIndex);

        // 计算当前项Y坐标（考虑滚动偏移）
        float yPos = centerY + i * itemHeight - (scrollY % itemHeight);
        // 跳过屏幕外项
        if (yPos < -itemHeight || yPos > getHeight() + itemHeight) continue;

        boolean isSelected = realIndex == selectedItem;

        // 禁用3D时的简单绘制
        if(!isUse3D){
            canvas.drawText(items.get(realIndex), getWidth()/2, yPos,
                    isSelected ? selectedTextPaint : textPaint);
            continue;
        }

        // ========== 3D效果核心实现 ==========
        // 1. 计算与中心点的距离（归一化距离）
        float distance = Math.abs(i - (scrollY % itemHeight)/itemHeight);
        // 2. 根据距离计算缩放比例（越远越小）
        float scale = 1.0f - 0.2f * distance;
        // 3. 根据距离计算透明度（越远越透明）
        float alpha = 1.0f - 0.5f * distance;

        canvas.save();
        // 将坐标系移动到项中心点
        canvas.translate(getWidth()/2f, yPos);
        // 应用缩放（实现近大远小）
        canvas.scale(scale, scale);

        // 设置透明度
        textPaint.setAlpha((int)(alpha * 255));
        selectedTextPaint.setAlpha((int)(alpha * 255));

        // 绘制文本（在变换后的坐标系中心）
        canvas.drawText(items.get(realIndex), 0, 0, isSelected ? selectedTextPaint : textPaint);
        canvas.restore();
    }

    // 绘制选中区域分割线
    float dividerTop = centerY - itemHeight / 2f;
    float dividerBottom = centerY + itemHeight / 2f;
    canvas.drawLine(0, dividerTop, getWidth(), dividerTop, dividerPaint);
    canvas.drawLine(0, dividerBottom, getWidth(), dividerBottom, dividerPaint);
}

绘制中线： 找到整个控件的中心，还要每个item的高度值

绘制文本：

• 计算视图中心Y坐标centerY

• 从-visibleItems/2到visibleItems/2循环，绘制以选中项为中心的可见项：

  • 计算实际数据索引selectedItem + i
  • 跳过超出数据范围的索引
  • 根据是否是中间项（i==0）决定使用哪种画笔
  • 核心计算： 计算Y坐标：float yPos = centerY + i * itemHeight - (scrollY % itemHeight);

• scrollY % itemHeight 实现平滑的项间过渡效果。

• 虚拟索引转实际索引（循环滚动核心算法）

/**
 * @param virtualIndex 无限滚动的虚拟索引（可正可负）
 * @return 实际数据索引 [0, items.size()-1]
 */
private int getRealIndex(int virtualIndex) {
    if (items.isEmpty()) return 0;
    int size = items.size();
    // 双重取模确保结果为正：(-1 % 5 + 5) % 5 = 4
    return (virtualIndex % size + size) % size;
}

3.3 滑动，自动居中

3.3.1 滑动

public boolean onTouchEvent(MotionEvent event) {
    // 初始化速度跟踪器
    if (velocityTracker == null) {
        velocityTracker = VelocityTracker.obtain();
    }
    velocityTracker.addMovement(event);

    switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN:
            // 终止当前滚动动画
            if (!scroller.isFinished()) {
                scroller.abortAnimation();
            }
            lastTouchY = event.getY();
            isDragging = true;  // 标记拖动开始
            break;

        case MotionEvent.ACTION_MOVE:
            if (!isDragging) break;

            // 计算垂直移动增量（注意方向：手指下滑→内容上移→scrollY增加）
            float deltaY = lastTouchY - event.getY();
            lastTouchY = event.getY();

            scrollY += deltaY;  // 更新虚拟滚动位置
            // 更新选中项（四舍五入取整）
            selectedItem = getRealIndex(Math.round(scrollY / itemHeight));
            invalidate();  // 触发重绘
            break;

最重要的就是得到滚动的距离：scrollY

scrollY: 是整个偏移量

deltaY: 是一小段距离的偏移量

3.3.2 自动居中

/**
 * 将滚动位置对齐到最近的完整项
 */
private void alignToNearestItem() {
    isAligning = true;
    // 计算目标虚拟索引（四舍五入）
    int targetVirtualIndex = Math.round(scrollY / itemHeight);
    float targetY = targetVirtualIndex * itemHeight;  // 目标精确位置

    // 微小偏移直接修正（避免不必要的动画）
    if (Math.abs(scrollY - targetY) < 1) {
        scrollY = targetY;
        selectedItem = getRealIndex(targetVirtualIndex);
        invalidate();
    } else {
        // 启动平滑滚动动画
        scroller.startScroll(
                0, (int)scrollY,               // 起始位置
                0, (int)(targetY - scrollY),   // 滚动距离
                ALIGN_DURATION                 // 动画时长
        );
        selectedItem = getRealIndex(targetVirtualIndex);
        invalidate();
    }
    isAligning = false;
}

@Override
public void computeScroll() {
    // Scroller动画更新回调
    if (scroller.computeScrollOffset()) {
        scrollY = scroller.getCurrY();  // 更新虚拟滚动位置
        selectedItem = getRealIndex(Math.round(scrollY / itemHeight));
        invalidate();
    } else {
        // 动画结束后强制对齐（防止微小偏移）
        if (!isAligning && Math.abs(scrollY % itemHeight) > 0.1f) {
            alignToNearestItem();
        }
    }
}

• 精确计算 ：targetY = targetVirtualIndex * itemHeight
• 微小偏移处理：直接修正避免动画
• 平滑动画 ：使用 Scroller 执行300ms的过渡动画
• 二次校验 ：在 computeScroll() 中确保最终对齐

3.4 惯性滚动（ACTION_UP + 速度检测）

case MotionEvent.ACTION_UP:
case MotionEvent.ACTION_CANCEL:
    isDragging = false;
    // 计算当前滑动速度（像素/秒）
    velocityTracker.computeCurrentVelocity(1000);
    float yVelocity = velocityTracker.getYVelocity();

    // 根据速度决定后续行为
    if (Math.abs(yVelocity) > MIN_FLING_VELOCITY) {
        // 满足惯性滚动条件：使用Scroller模拟惯性
        scroller.fling(
                0, (int)scrollY,          // 起始位置
                0, (int)-yVelocity,       // 速度（注意Y轴反向）
                0, 0,                     // X边界（无限制）
                Integer.MIN_VALUE,         // Y最小值（无限）
                Integer.MAX_VALUE          // Y最大值（无限）
        );
    } else {
        // 慢速抬起：对齐到最近项
        alignToNearestItem();
    }
    recycleVelocityTracker();
    invalidate();

• 速度跟踪 ：使用 VelocityTracker 计算滑动速度

• 两种结束模式：

  • 快速滑动：触发 Scroller.fling() 惯性滚动
  • 慢速抬起：执行 alignToNearestItem() 对齐最近项

• 方向处理 ：手指下滑→内容上移→scrollY 增加

3.5 循环滚动

/**
 * 虚拟索引转实际索引（循环滚动核心算法）
 * @param virtualIndex 无限滚动的虚拟索引（可正可负）
 * @return 实际数据索引 [0, items.size()-1]
 */
private int getRealIndex(int virtualIndex) {
    if (items.isEmpty()) return 0;
    int size = items.size();
    // 双重取模确保结果为正：(-1 % 5 + 5) % 5 = 4
    return (virtualIndex % size + size) % size;
}

1. 循环滚动机制
   • 虚拟索引系统 ：使用 scrollY 表示虚拟滚动位置（非真实像素）
   • 索引转换 ：getRealIndex() 通过取模运算将无限滚动的虚拟索引映射到有限数据集
   • 示例：有5个元素时，虚拟索引-1 → 实际索引4，实现无缝循环

循环索引转换公式：

(虚拟索引 % 数据长度 + 数据长度) % 数据长度

• 解决负数取模问题：(-1 % 5 + 5) % 5 = 4
• 保证结果始终在 [0, size-1] 范围内

3.6 3D效果

主要是绘制的适合进行实现

// ========== 3D效果核心实现 ==========
// 1. 计算与中心点的距离（归一化距离）
float distance = Math.abs(i - (scrollY % itemHeight)/itemHeight);
// 2. 根据距离计算缩放比例（越远越小）
float scale = 1.0f - 0.2f * distance;
// 3. 根据距离计算透明度（越远越透明）
float alpha = 1.0f - 0.5f * distance;

canvas.save();
// 将坐标系移动到项中心点
canvas.translate(getWidth()/2f, yPos);
// 应用缩放（实现近大远小）
canvas.scale(scale, scale);

// 设置透明度
textPaint.setAlpha((int)(alpha * 255));
selectedTextPaint.setAlpha((int)(alpha * 255));

// 绘制文本（在变换后的坐标系中心）
canvas.drawText(items.get(realIndex), 0, 0, isSelected ? selectedTextPaint : textPaint);
canvas.restore();

• 距离计算 ：计算每个项与中心线的距离 distance
• 动态缩放 ：scale = 1.0 - 0.2 * distance（距离越大，显示越小）
• 透明度衰减 ：alpha = 1.0 - 0.5 * distance（距离越大，越透明）
• 坐标系变换 ：通过 canvas.translate() 和 canvas.scale() 实现项的中心点变换 3D效果核心计算：

// 计算当前项与中心线的归一化距离
float distance = Math.abs(i - (scrollY % itemHeight)/itemHeight);

// 根据距离计算缩放和透明度
float scale = 1.0f - 0.2f * distance;
float alpha = 1.0f - 0.5f * distance;

• i：当前项在可见区域的序号（中心为0）
• scrollY % itemHeight：当前滚动偏移量（0~itemHeight）

该实现通过巧妙的坐标系变换和物理滚动模拟，实现了流畅的3D循环滚轮效果，适合用于时间选择、选项选择等场景。

3.7 边界处理

• 绘制范围限制 ：只绘制可见项及缓冲区（-visibleItems/2-2 到 +visibleItems/2+2）

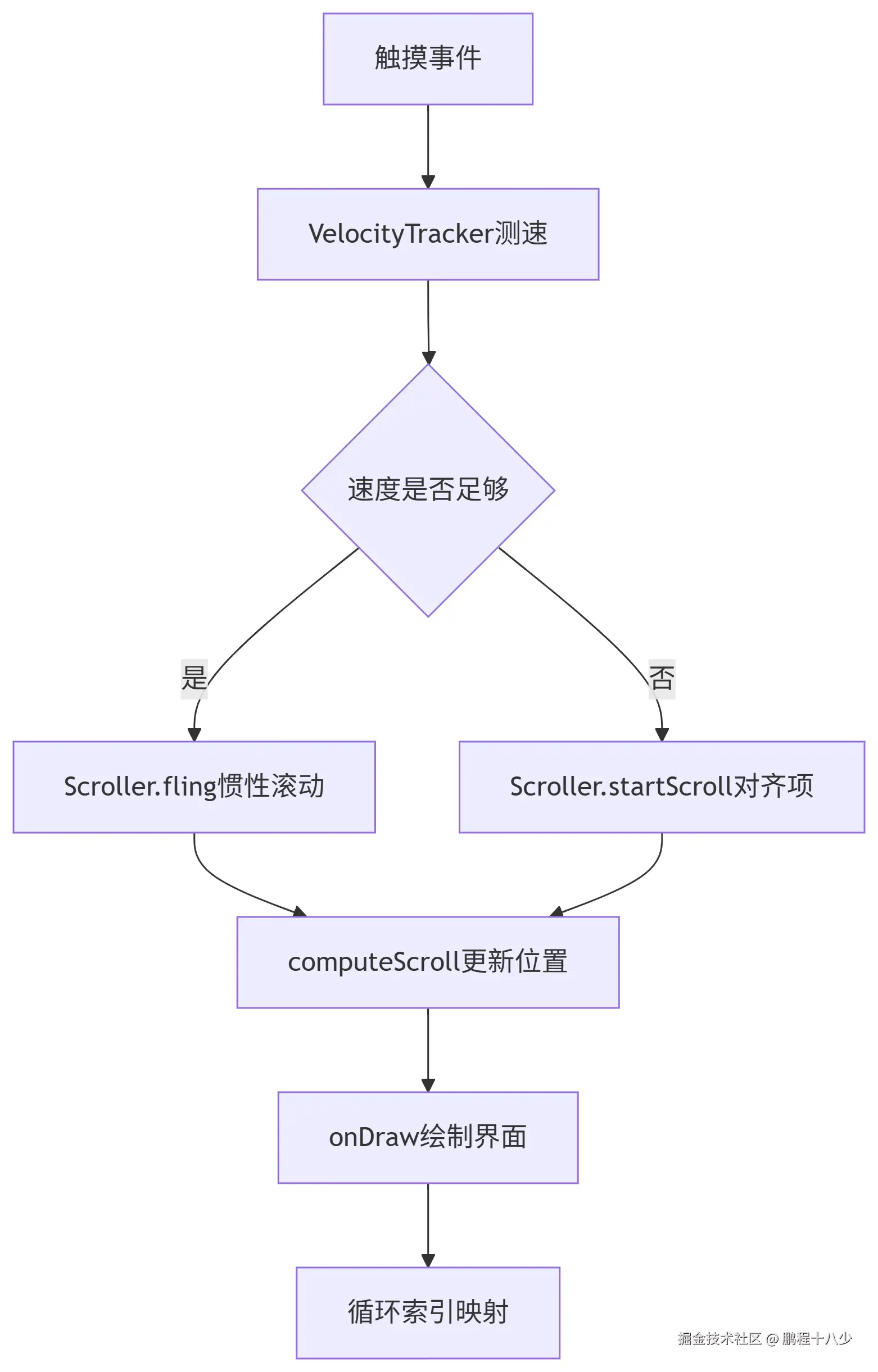

4.整体架构图

5.总结

5.1 零点坐标：是对于你当前的自定义控件的左上角，而不是屏幕的左上角

5.2 computeScroll（）是什么时候调用

(1) 当调用 invalidate() 后

• 当你调用 scroller.fling() 或 scroller.startScroll() 后，必须手动调用 invalidate() 。
• 这会触发 View 的重绘流程，在 View.draw() 的执行过程中，系统会检查 Scroller 是否还有未完成的动画：

(2) 在动画未完成时递归调用

• 在 computeScroll() 内部，如果 scroller.computeScrollOffset() 返回 true（表示动画仍在进行），你需要 再次调用 invalidate() ：
• 这样会形成一个循环：
  invalidate() → draw() → computeScroll() → invalidate() → ...
  直到动画完成（scroller.isFinished() 为 true）。

5.3 fling()和startScroll()的区别是什么 核心区别对比

特性	startScroll()	fling()
动画类型	线性匀速	减速运动（惯性）
驱动方式	指定距离 + 时长	初始速度 + 范围限制
速度控制	固定时长完成	速度逐渐减至 0
参数方向	dx/dy 直接表示滚动方向	velocityY 需取反（与触摸事件相反）
典型用途	对齐项、按钮点击滚动	快速滑动后的惯性效果

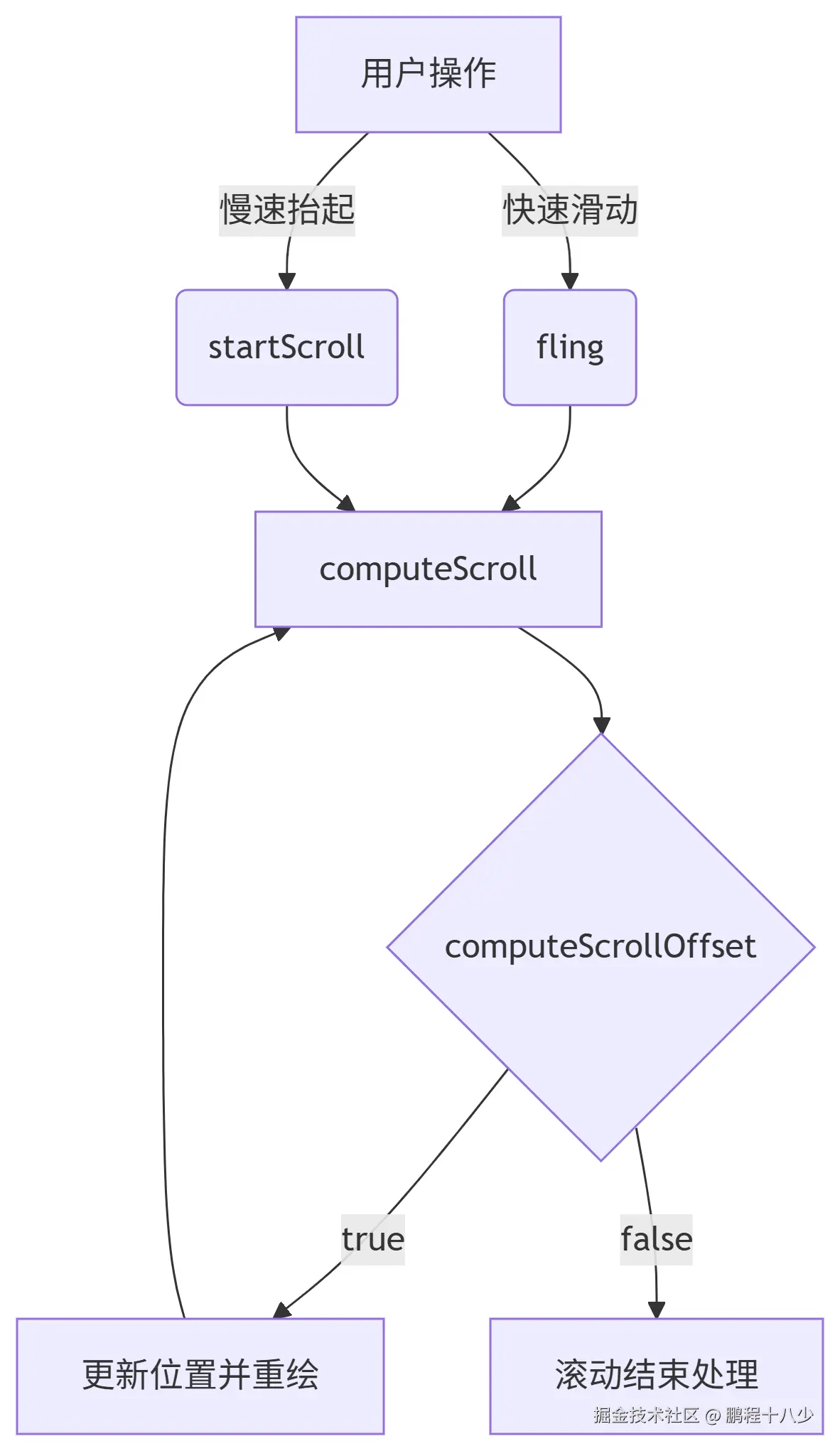

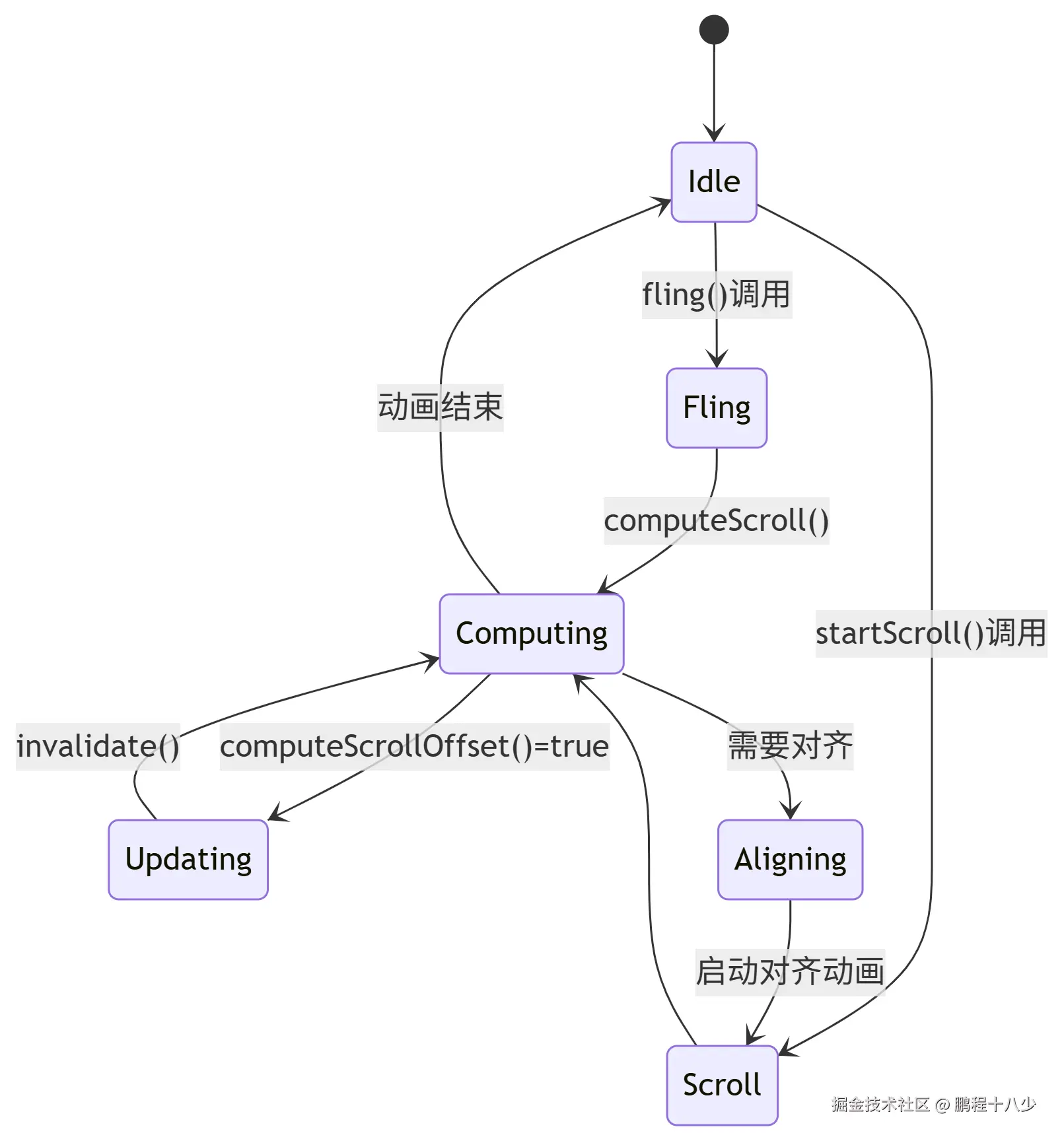

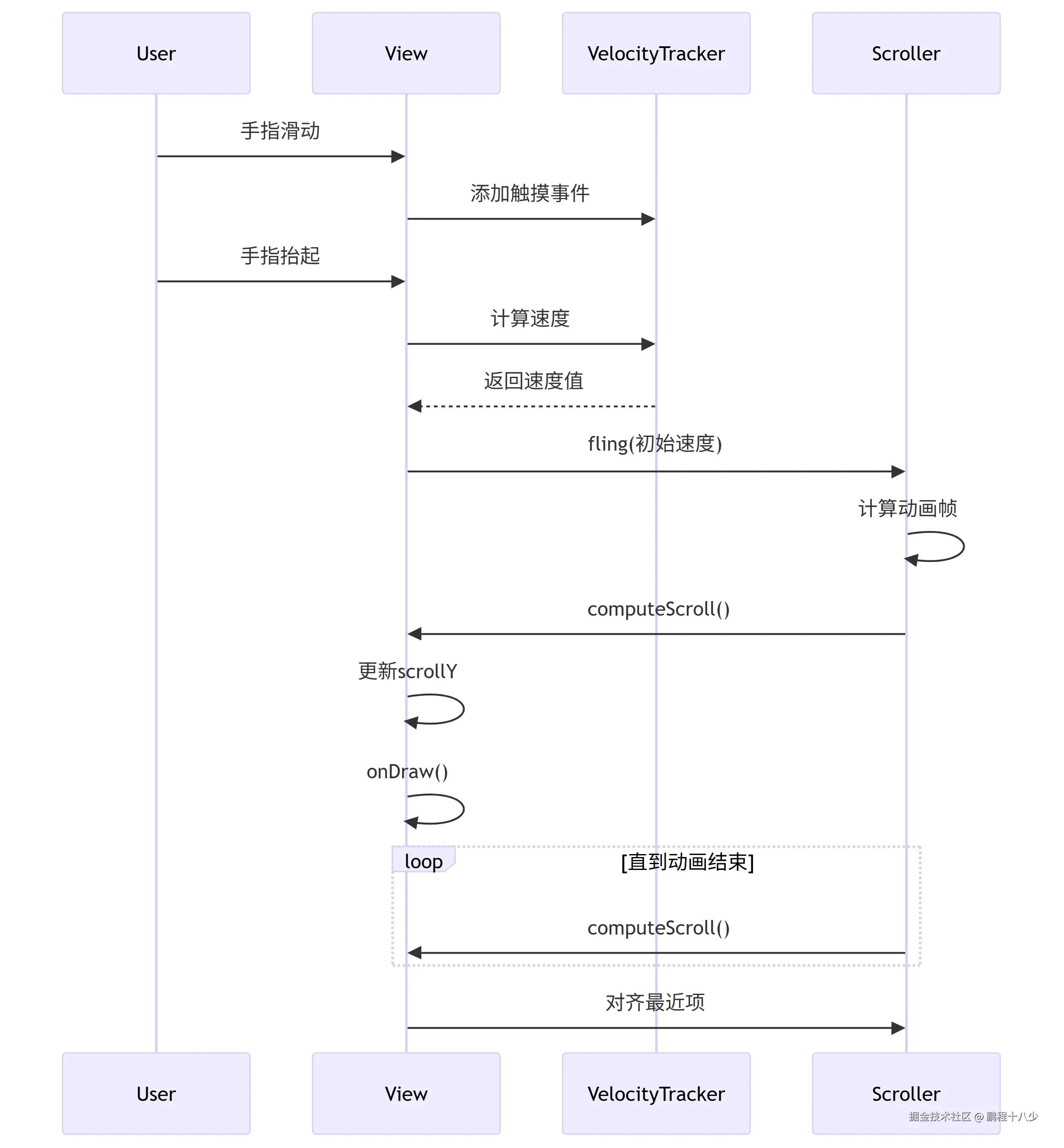

5.4 惯性滚动的图解

1. fling() - 启动惯性滚动

2. startScroll() - 启动平滑滚动

3. computeScroll() - 滚动动画主循环

4. computeScrollOffset() - 计算滚动偏移

插值器应用

scroller = new Scroller(context, new DecelerateInterpolator());

5.5 滚动的3种方案:

GestureDetector

6.源码

项目的地址：github.com/pengcaihua1...
