对于使用 Typecho Handsome 主题的博主来说，在侧边栏添加一个能实时反馈网站负载的 QPS (每秒查询率) 图表，是一项非常酷的功能。然而，Handsome 主题强大的 PJAX 无刷新加载特性，也给这类需要持续运行的动态脚本带来了挑战。

本教程将详细介绍如何创建一个与 PJAX 完全兼容的实时 QPS 图表，彻底解决在页面跳转后图表"罢工"、数据不再更新的问题。

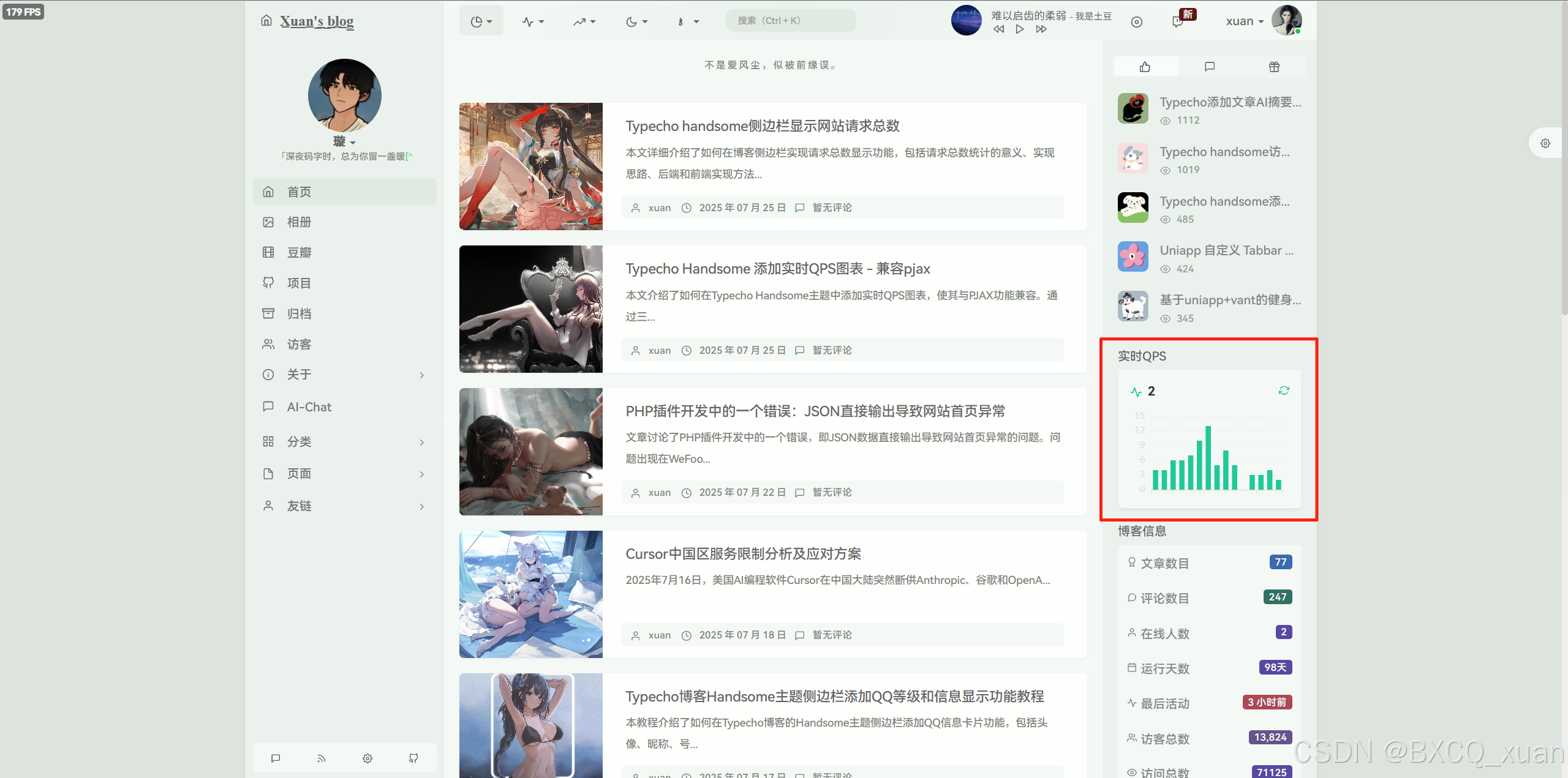

一、最终效果

我们最终实现的效果是，在博客侧边栏有一个动态的QPS图表，无论您是首次加载页面，还是通过PJAX在不同页面间导航，这个图表都能持续、稳定地从服务器获取最新数据并实时渲染。

二、实现原理

为了完美兼容PJAX，我们将整个功能拆分为三个核心部分，各司其职：

后台数据更新器 ：这是"数据源"的核心。它由一个JavaScript脚本 (qps-updater.js) 和一个PHP脚本 (update-qps.php) 组成。qps-updater.js 会在后台持续运行，每隔5秒就向 update-qps.php 发起请求，后者则负责从您的WAF（如长亭雷池）获取最新的QPS数据，并将其写入一个简单的服务器缓存文件 (safeguard_qps.json)。
前台图表渲染器 ：这是"看得见"的部分。它位于您的侧边栏 (sidebar.php)，包含一个图表容器 (<div>) 和一段独立的 ECharts 渲染脚本。这段脚本只做一件事：同样每隔5秒，从另一个PHP脚本 (get-qps.php) 读取上述的缓存文件，然后将数据绘制成图表。
PJAX 兼容粘合剂 ：这是解决问题的关键。我们将前台图表的初始化逻辑，封装在一个全局函数 initQPSChartForHandsome() 中。然后，我们只需在 Handsome 主题后台的PJAX回调设置中填入这个函数名。这样，每次PJAX导航完成，主题就会自动调用这个函数，它会先彻底清理 掉旧的图表实例和定时器，再重新初始化一个新的，从而实现了完美的无缝衔接。

这种前后端分离、逻辑解耦的架构，确保了即使在复杂的PJAX环境中，数据更新和图表渲染也能独立、稳定地运行。

三、文件准备

所有脚本代码请看原文：https://blog.ybyq.wang/archives/776.html

请将以下4个文件，按照指定的路径和内容，放置到您的主题目录中。

注意：本教程假设您已在 /usr/themes/handsome/static/js/ 目录下放置了 echarts.min.js 文件。这是本地的ECharts图表库，您可以从 ECharts官网下载最新版本。若您没有此文件，我们的加载器会自动尝试从CDN获取，但建议使用本地版本以获得更好的加载速度和稳定性。

1. 数据读取脚本

路径 : /usr/themes/handsome/component/get-qps.php
(该脚本用于让前台图表安全地读取缓存数据)

2. 数据更新脚本

路径 : /usr/themes/handsome/component/update-qps.php
(该脚本用于从WAF获取真实数据并写入缓存)

3. ECharts 延迟加载器

路径 : /usr/themes/handsome/static/js/echarts-loader.js
(这是我们修改过的、兼容PJAX的版本)

4. 后台数据更新器 (JS)

路径 : /usr/themes/handsome/component/qps-updater.js
(这是我们修改过的、兼容PJAX的版本)

四、侧边栏集成

现在，编辑您的侧边栏文件（例如 usr/themes/handsome/component/sidebar.php 或主题本身的 sidebar.php），在您希望显示图表的位置，加入以下代码块。

php 复制代码

<!-- 雷池WAF实时QPS图表 -->
<section id="safeguard_qps_chart_widget" class="widget widget_categories wrapper-md padder-v-none clear">
    <h5 class="widget-title m-t-none">实时QPS</h5>
    <div class="panel wrapper-sm padder-v-ssm">
        <div class="safeguard-qps-chart-container" style="position:relative; height:180px; padding:15px; border-radius:8px; box-shadow:0 2px 5px rgba(0,0,0,0.05);">
            <div style="display:flex; justify-content:space-between; align-items:center; margin-bottom:10px;">
                <span style="font-size:16px; font-weight:bold; color:#333;">
                    <i data-feather="activity" style="width:16px; height:16px; vertical-align:middle; margin-right:4px; color:#20c997;"></i>
                    <span id="current-qps">0</span>
                </span>
                <span id="refresh-btn" style="cursor:pointer; color:#20c997;">
                    <i data-feather="refresh-cw" style="width:14px; height:14px;"></i>
                </span>
            </div>
            <div id="safeguard-qps-chart" style="width:100%; height:120px;"></div>
        </div>

        <script>
            (function() {
                // 使用闭包管理状态，避免全局污染
                let qpsChart = null;
                let intervalId = null;
                let qpsData = [];
                let timeLabels = [];
                const maxDataPoints = 15;

                function cleanup() {
                    if (intervalId) clearInterval(intervalId);
                    if (qpsChart) { try { qpsChart.dispose(); } catch (e) {} }
                    qpsChart = null;
                    intervalId = null;
                    qpsData = [];
                    timeLabels = [];
                    const chartElement = document.getElementById('safeguard-qps-chart');
                    if (chartElement) chartElement.removeAttribute('data-qps-init');
                }

                // 将初始化函数暴露到全局，以便Handsome主题回调
                window.initQPSChartForHandsome = function() {
                    cleanup();
                    const chartElement = document.getElementById('safeguard-qps-chart');
                    if (!chartElement) return;

                    function fetchQPSData() {
                        fetch('/usr/themes/handsome/component/get-qps.php?t=' + Date.now())
                        .then(res => res.json())
                        .then(data => {
                            if (!data) return;
                            const qpsVal = parseFloat(data.qps || 0);
                            const now = new Date();
                            const timeStr = now.getHours() + ':' + ('0' + now.getMinutes()).slice(-2) + ':' + ('0' + now.getSeconds()).slice(-2);

                            const currentQpsEl = document.getElementById('current-qps');
                            if (currentQpsEl) currentQpsEl.textContent = qpsVal.toFixed(2);

                            qpsData.push(qpsVal);
                            timeLabels.push(timeStr);

                            if (qpsData.length > maxDataPoints) {
                                qpsData.shift();
                                timeLabels.shift();
                            }
                            drawChart();
                        }).catch(console.error);
                    }

                    function drawChart() {
                        if (!window.loadECharts) return;
                        window.loadECharts(function(echarts) {
                            try {
                                if (!qpsChart) {
                                    qpsChart = echarts.init(chartElement);
                                    window.addEventListener('resize', () => qpsChart && qpsChart.resize());
                                }
                                qpsChart.setOption({
                                    tooltip: { trigger: 'axis', formatter: p => `${timeLabels[p[0].dataIndex]}<br/>QPS: <strong>${p[0].value}</strong>` },
                                    grid: { left: '3%', right: '10%', bottom: '10%', top: '10%', containLabel: true },
                                    xAxis: { type: 'category', data: timeLabels, show: false },
                                    yAxis: { type: 'value', splitLine: { lineStyle: { type: 'dashed' } } },
                                    series: [{ data: qpsData, type: 'line', smooth: true, showSymbol: false, lineStyle: { color: '#20c997' }, areaStyle: { color: '#20c997', opacity: 0.1 } }]
                                });
                            } catch (e) { console.error("ECharts渲染失败:", e); }
                        });
                    }

                    // 动态加载后台更新器脚本
                    if (typeof window.qpsUpdaterLoaded === 'undefined') {
                        const updaterScript = document.createElement('script');
                        updaterScript.src = '/usr/themes/handsome/component/qps-updater.js?v=' + Date.now();
                        document.body.appendChild(updaterScript);
                        window.qpsUpdaterLoaded = true;
                    }

                    fetchQPSData();
                    intervalId = setInterval(fetchQPSData, 5000);

                    const refreshBtn = document.getElementById('refresh-btn');
                    if (refreshBtn) {
                        const newBtn = refreshBtn.cloneNode(true);
                        refreshBtn.parentNode.replaceChild(newBtn, refreshBtn);
                        newBtn.addEventListener('click', fetchQPSData);
                    }
                };

                // 首次加载时自动运行
                document.addEventListener('DOMContentLoaded', window.initQPSChartForHandsome);
            })();
        </script>
    </div>
</section>

五、整合与配置 (关键步骤)

确认文件位置：确保您已经将第三、四部分的所有文件都正确地放置到了您的主题目录下。
- 数据操作相关脚本：/usr/themes/handsome/component/ 目录下的 get-qps.php 和 update-qps.php
- ECharts 加载器和库文件：/usr/themes/handsome/static/js/ 目录下的 echarts-loader.js 和 echarts.min.js
- 后台更新脚本：/usr/themes/handsome/component/ 目录下的 qps-updater.js
准备ECharts库 ：如果您还没有，请从ECharts官网下载最新版本的echarts.min.js文件，并将其放置于/usr/themes/handsome/static/js/目录下，与加载器脚本位于同一目录。这是本地图表库文件，可提供更好的加载性能。
创建缓存目录 ：手动在 /usr/themes/handsome/component/ 目录下创建一个名为 cache 的文件夹，并确保PHP对它有写入权限（权限 755 或 777）。
引入核心加载器 ：编辑主题的 header.php 或 footer.php 文件，确保 echarts-loader.js 被引入。您只需添加一行：
<script src="<?php $this->options->themeUrl('static/js/echarts-loader.js'); ?>"></script>
配置 Handsome 主题 PJAX 回调：
- 进入您的 Handsome 主题后台。
- 找到 PJAX相关设置（通常在"全局设置"或"速度优化"等菜单下）。
- 检查"PJAX回调函数 "输入框中的内容：
  - 如果输入框为空 ：直接填入 initQPSChartForHandsome
  - 如果已有其他函数：您需要采用以下方式整合多个函数（请勿直接覆盖现有内容）：
  javascript 复制代码
```
// 保留您现有的所有函数代码...

// 在最后添加QPS图表初始化
if (typeof initQPSChartForHandsome === 'function') {
  initQPSChartForHandsome();
}
```
- 保存设置。

六、故障排查

如果配置后图表未显示或数据不更新，请按以下步骤检查：

清除浏览器缓存，强制加载最新的JS文件。
检查缓存目录权限 ：确认 /usr/themes/handsome/component/cache 目录存在且可写。
打开浏览器开发者工具 (F12) ：
- 切换到 "控制台 (Console)" 选项卡，查看是否有红色的错误信息。我们开启了调试模式，您应该能看到 [QPS后台更新器] 开头的日志，这表示后台更新脚本正在工作。
- 切换到 "网络 (Network)" 选项卡，筛选 Fetch/XHR，检查是否每5秒都有对 update-qps.php 和 get-qps.php 的网络请求，以及它们的返回状态是否为 200。

通过以上步骤，您就能在博客中拥有一个稳定、可靠、且与 Handsome 主题完美兼容的实时QPS监控图表了。
