BigemapPro吸附功能 | 绘图共点共边,标绘从此无缝衔接!

你是否遇到过这些困扰?

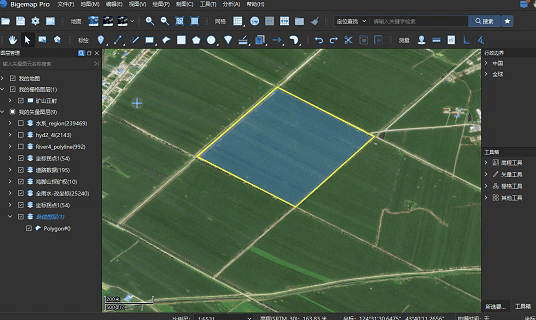

  • 导入一个图斑后,想在它旁边绘制另一个图斑,希望边界完美贴合?

  • 绘制多个相邻图斑时,如何确保它们共享顶点或边界,避免产生缝隙?

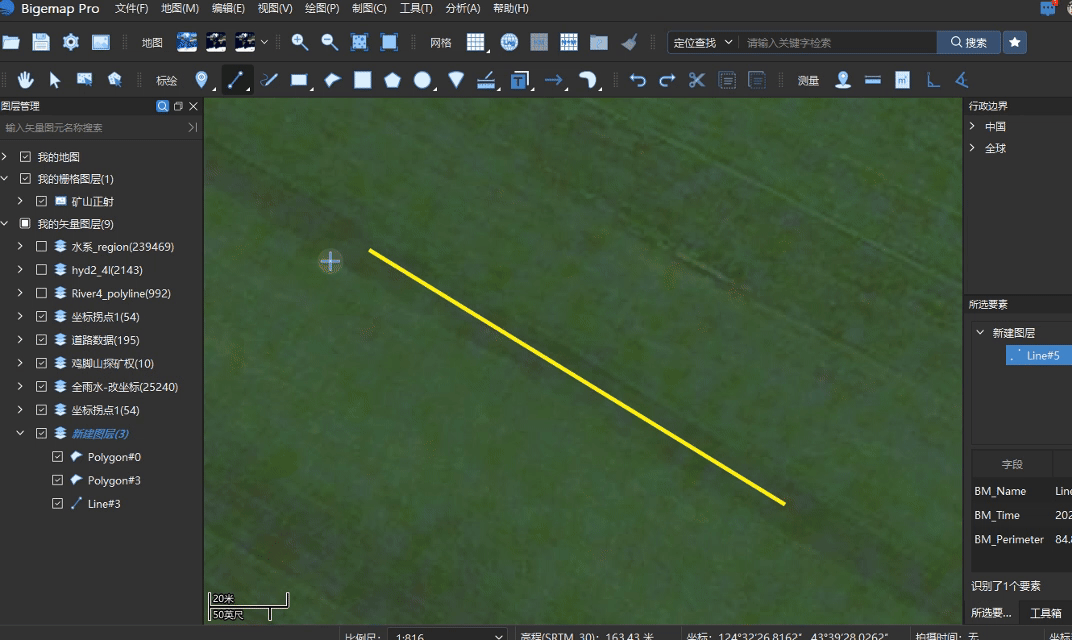

  • 绘制从同一点出发的线条时,如何精确地让它们都连接在同一个点上?

现在,BigemapPro新增的**【吸附功能】**来解决这个问题啦!无论是共用顶点还是共用边线,都能实现无缝衔接,让绘图更精准、操作更高效。

什么是【吸附功能】

「吸附功能」就是在绘制点、线、面时,软件会自动识别已有图斑的顶点和边线。鼠标靠近已有图斑的边线或顶点时,软件会自动感应并显示红色小标识,这就是吸附点。吸附功能可以帮你精准定位到需要共用的点或边,避免手动对齐的误差。

如何实现"共边"绘制?

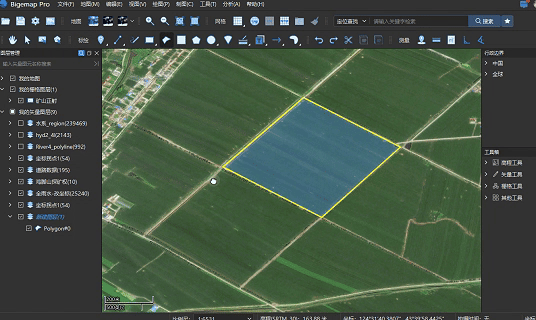

使用工具绘制新图斑时,将鼠标移动到已有图斑的目标边线上。

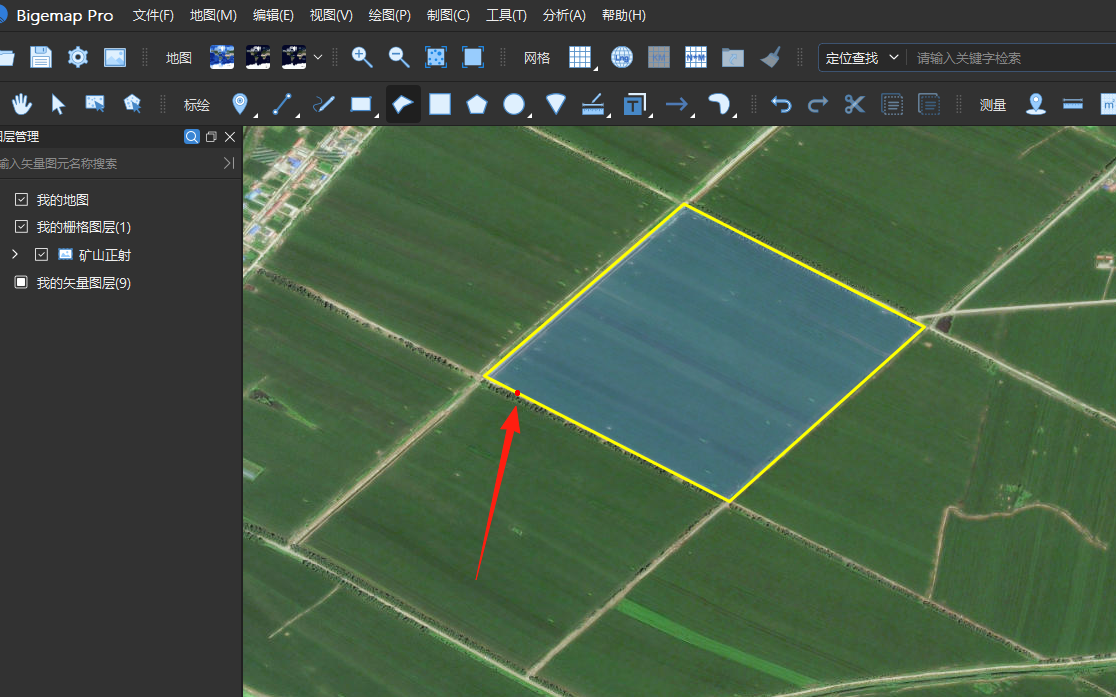

当鼠标接近边线时,会出现红色标识,表示可以吸附到这条边。

沿着这条边线移动鼠标并添加拐点(吸附功能会持续生效),或转向绘制其他部分。

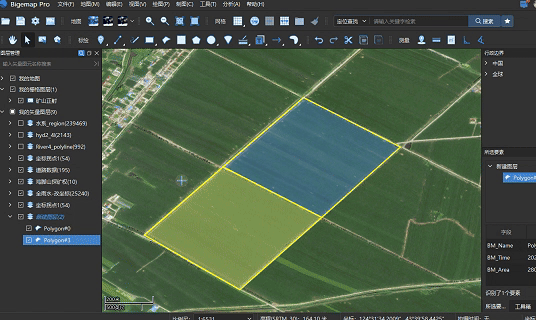

绘制完成后,两个图斑共享这条边线,放大检查也绝无缝隙

关键点: 新图斑的起始点必须在目标边线的吸附点上。如果画到边线之外,则无法实现共边。沿着共享边线继续绘制时,新边会与原有边线完全重合。

如何实现"共点"绘制?

使用画线工具或多边形工具时,将鼠标移动到已有线条的目标点上。

当鼠标接近该点时,同样会出现红色小圆点标识,表示可以吸附到这个点。

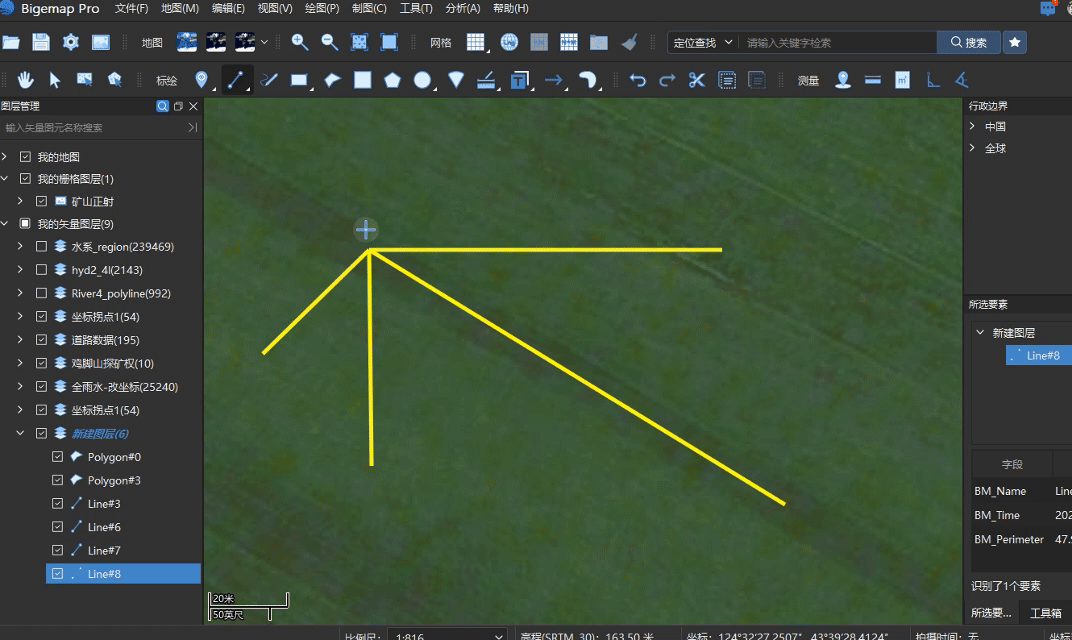

在红色标识处点击鼠标,作为新线或新图斑的起点,可以绘制任意方向的线或面。

所有从此点出发的线条或图斑顶点,都将共用这个精确的点位。

这个功能极大地提升了绘制相邻图斑、构建复杂面状要素或精确连线的效率和准确性。无论是处理地理图斑、规划地块,还是绘制精确的线状网络,它都能让你事半功倍。立即下载最新版BigemapPro软件体验一下吧!
