Coze Studio 工作流管理功能详细分析
1. 系统架构概述
Coze Studio 采用DDD(领域驱动设计)架构,工作流管理功能横跨前后端,主要技术组件包括:
后端核心技术栈:
- 执行引擎: Cloudwego Eino (AI工作流运行时)
- Web框架: Cloudwego Hertz
- 数据库: MySQL + Redis + Milvus(向量)
- 消息队列: Kafka/RocketMQ
前端核心技术栈:
- 可视化编辑器: FlowGram (字节跳动开源流程编辑引擎)
- Canvas渲染: Fabric.js
- 构建工具: Rsbuild + Rush.js Monorepo
- UI框架: React + Semi Design
2. 核心功能模块
工作流节点类型(30+种):
- 基础节点: 开始、结束、输入、输出
- AI节点: 大模型(LLM)、意图识别、问答
- 逻辑节点: 选择器、循环、批处理、变量操作
- 数据节点: 数据库CRUD、知识库、JSON处理
- 工具节点: 插件、代码、HTTP请求、子工作流
3. 核心场景流程图

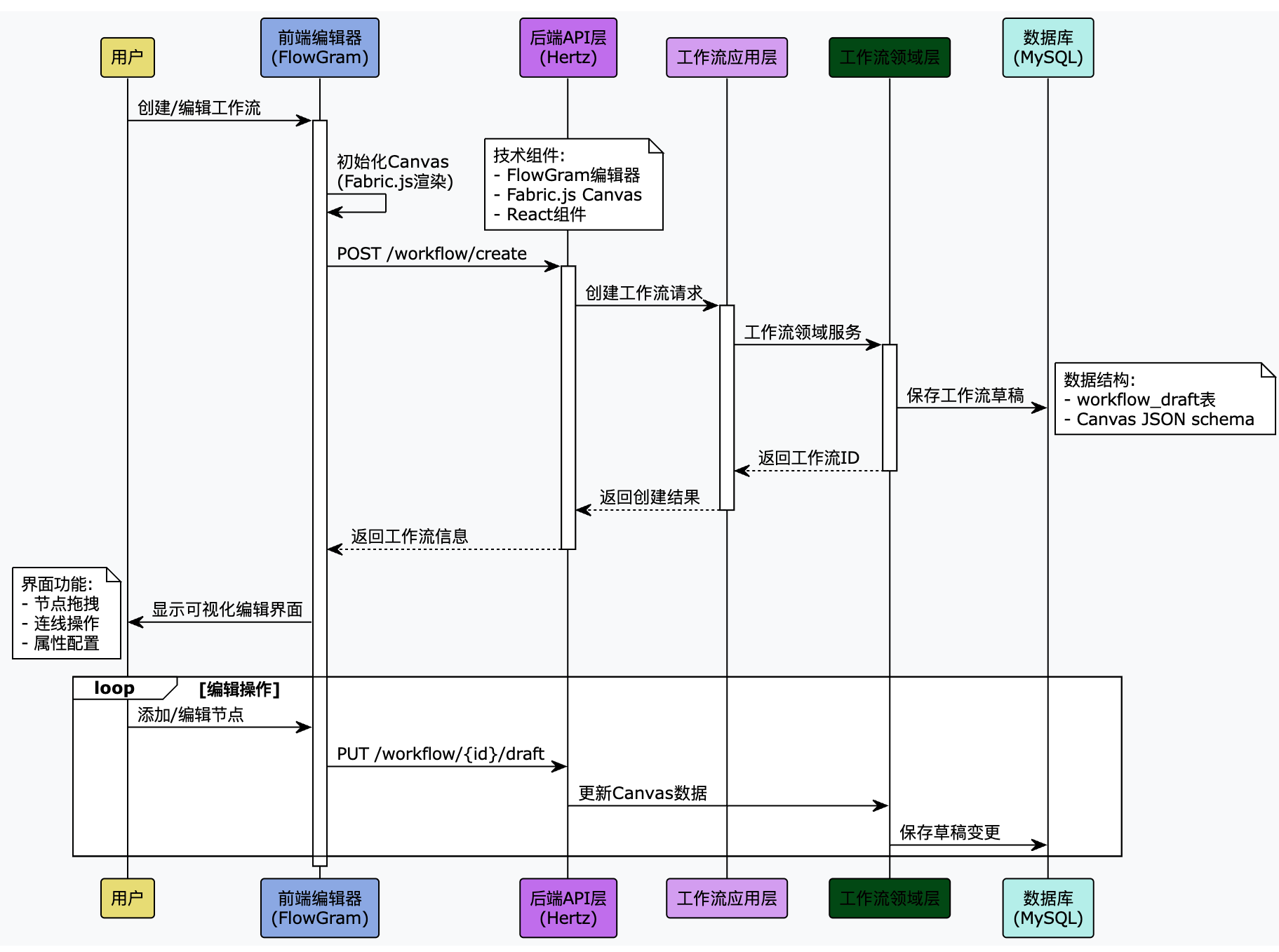

场景1:工作流创建与编辑流程

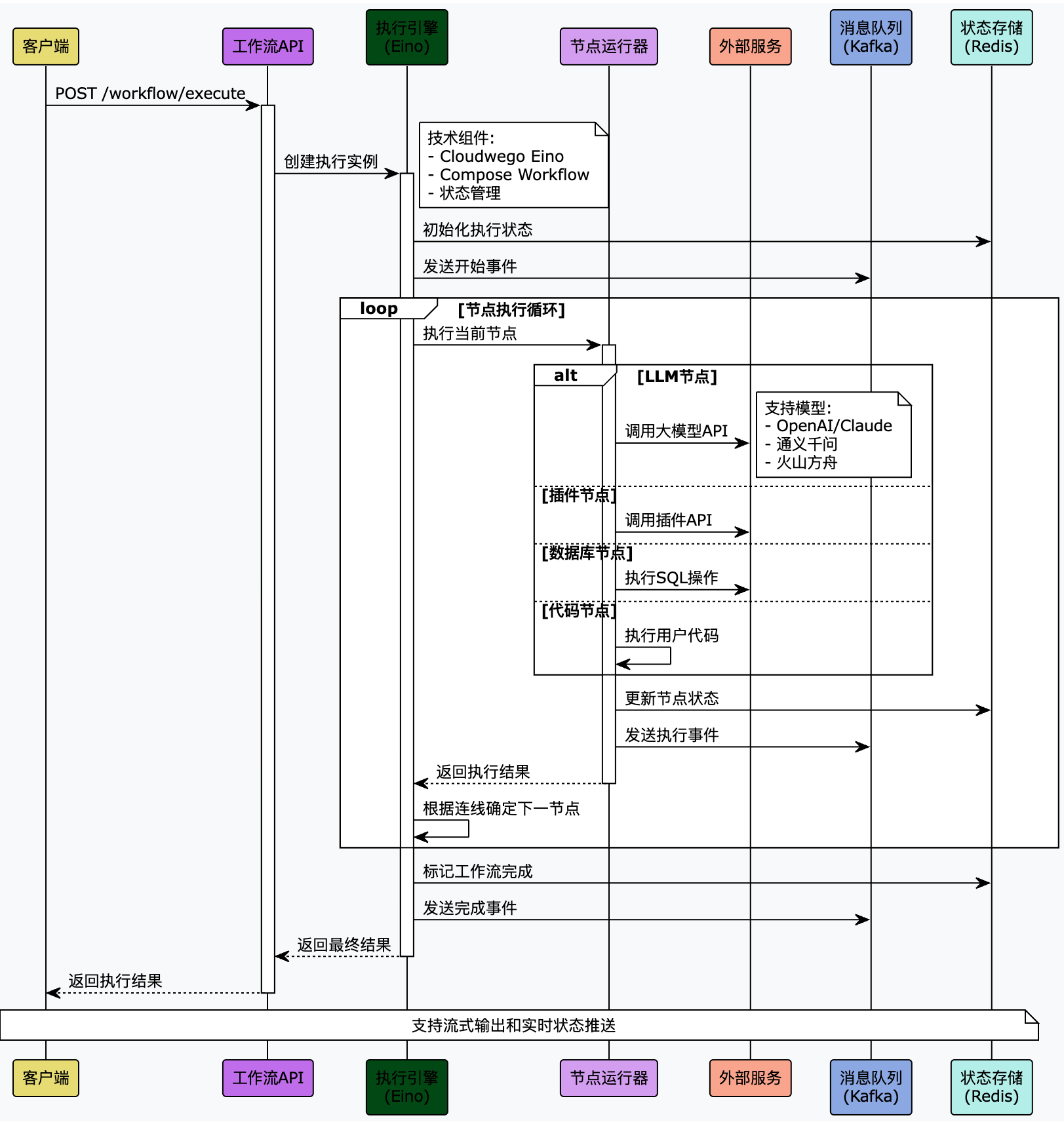

场景2:工作流执行流程

场景3:工作流发布与版本管理流程

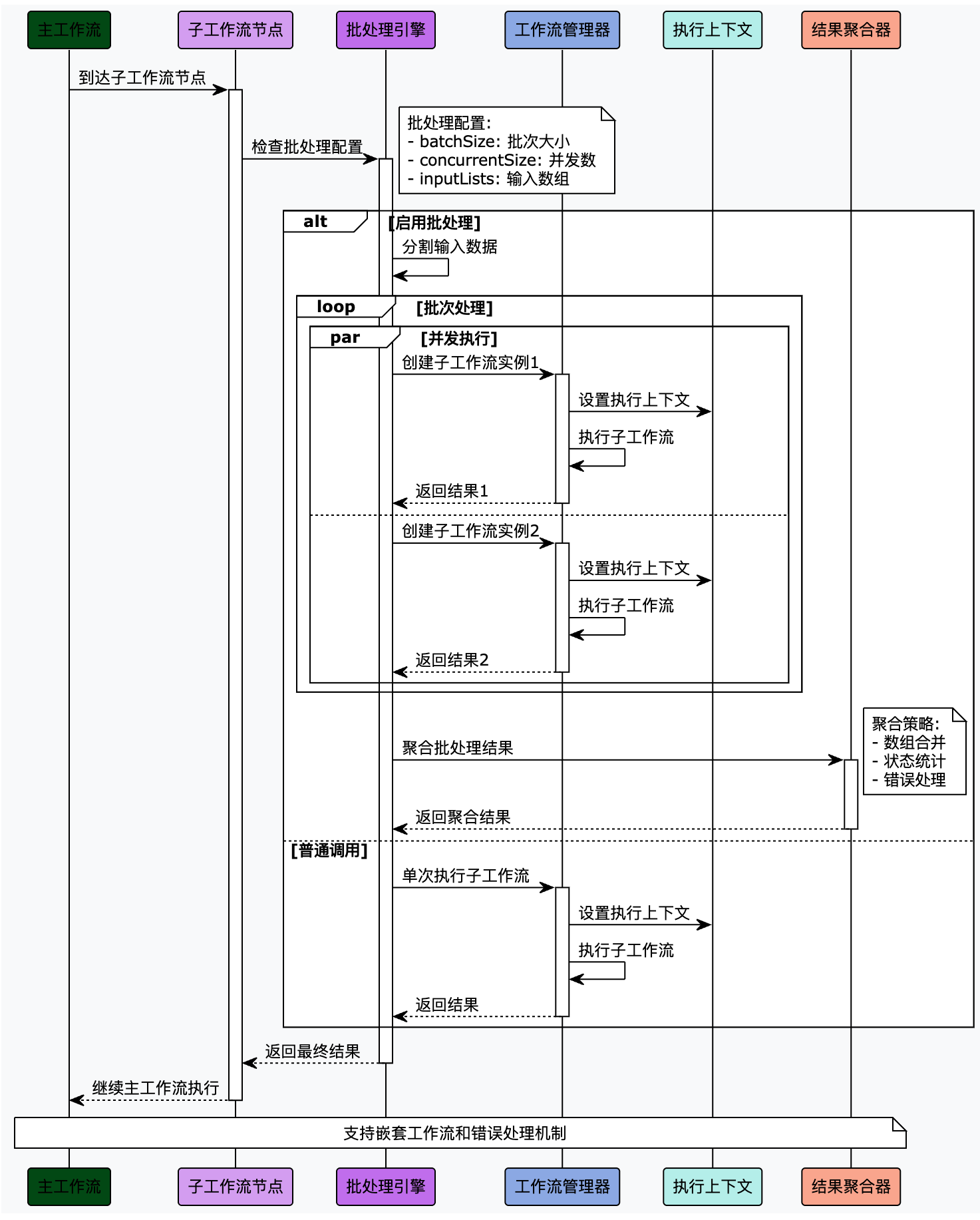

场景4:子工作流调用与批处理流程

4. 关键技术组件说明
4.1 前端技术组件
- FlowGram: 字节跳动开源的流程搭建引擎,提供可视化编辑能力
- Fabric.js: Canvas渲染引擎,支持节点拖拽和连线操作
- Rush.js: Microsoft的monorepo管理工具,管理多包依赖
- Semi Design: 字节跳动的企业级UI组件库
4.2 后端技术组件
- Cloudwego Eino: AI工作流运行时引擎,支持节点编排和执行
- Cloudwego Hertz: 高性能HTTP框架
- GORM: Go语言ORM框架,支持MySQL数据操作
- Redis: 缓存和状态存储
- Kafka/RocketMQ: 消息队列,支持事件驱动
4.3 存储技术组件
- MySQL: 主数据库,存储工作流元数据
- Redis: 缓存和执行状态存储
- Milvus: 向量数据库,支持知识库检索
- 火山引擎TOS: 对象存储,保存Canvas快照
5. 核心设计特点
- DDD架构分层: API层、应用层、领域层、基础设施层清晰分离
- 事件驱动: 基于消息队列的异步执行机制
- 可视化编程: FlowGram提供拖拽式工作流编辑体验
- 高扩展性: 支持30+种节点类型,易于扩展新节点
- 批处理支持: 内置批量处理和并发控制机制
- 版本管理: 完整的版本发布和回滚机制
- 实时监控: 支持执行状态实时推送和调试
6. 总结
Coze Studio的工作流管理系统体现了现代AI应用开发平台的先进架构设计,通过可视化编程降低了AI应用开发门槛,同时具备可靠性和扩展性。
