【软考中级网络工程师】知识点之级联

目录

• 一、级联基础概念
• • [1.1 定义](#1.1 定义)
  • [1.2 工作原理](#1.2 工作原理)
• 二、级联在网络拓扑中的角色
• • [2.1 常见网络拓扑中级联应用](#2.1 常见网络拓扑中级联应用)
  • [2.2 级联对网络拓扑结构的影响](#2.2 级联对网络拓扑结构的影响)
• 三、级联的优势与劣势
• • [3.1 优势剖析](#3.1 优势剖析)
  • [3.2 劣势探讨](#3.2 劣势探讨)
• 四、级联的应用场景
• • [4.1 企业网络](#4.1 企业网络)
  • [4.2 校园网络](#4.2 校园网络)
• 五、级联的实现方式与技术要点
• • [5.1 硬件连接方式](#5.1 硬件连接方式)
  • [5.2 软件配置要点](#5.2 软件配置要点)
• 六、级联与其他网络技术的关系
• • [6.1 与堆叠技术对比](#6.1 与堆叠技术对比)
  • [6.2 级联在综合网络架构中的协同](#6.2 级联在综合网络架构中的协同)
• 七、软考中级网络工程师考试中级联考点分析
• • [7.1 历年真题中级联考点回顾](#7.1 历年真题中级联考点回顾)
  • [7.2 备考建议](#7.2 备考建议)

---

一、级联基础概念

1.1 定义

在软考中级网络工程师考试所涉及的网络知识体系中，级联（Cascading）是一种将多个网络设备（如交换机、集线器等）连接在一起以扩展网络规模和功能的技术手段。从专业角度来讲，级联是通过特定的端口（如以太网端口），使用网线（通常为双绞线或光纤）将一个设备的输出端口与另一个设备的输入端口相连，从而形成一条链路，让数据能够从一个设备传输到下一个设备，实现网络节点的扩展 ，构建更大规模的网络拓扑结构。例如，在一个小型企业网络中，可能会有一台核心交换机，通过级联多台接入层交换机，使得企业内各个部门的计算机都能够接入网络，实现资源共享和数据通信。

1.2 工作原理

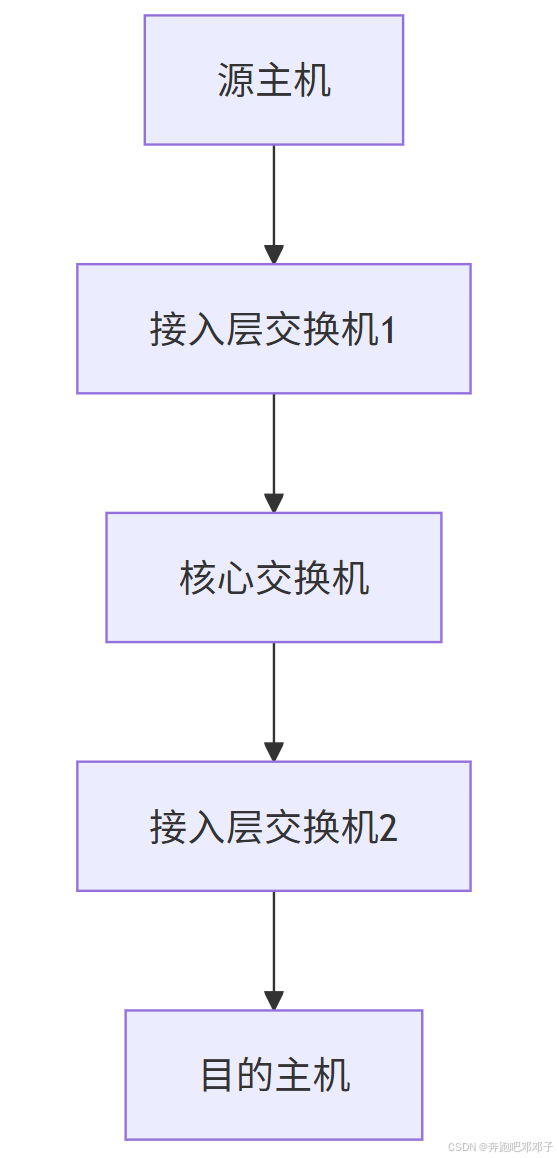

级联的工作过程主要围绕数据传输和信号处理展开。下面以交换机级联为例进行说明，绘制流程图来辅助理解：

1. 数据传输 ：当源主机有数据要发送时，它首先将数据帧发送到与之相连的接入层交换机 1。接入层交换机 1 接收到数据帧后，会根据数据帧中的目的 MAC 地址查找自己的 MAC 地址表。
   • 如果在 MAC 地址表中找到对应的表项，就将数据帧转发到相应的端口。
   • 如果没有找到，就会进行泛洪操作，将数据帧发送到除接收端口外的所有其他端口。假设目的主机连接在接入层交换机 2 上，那么接入层交换机 1 通过级联链路将数据帧发送到核心交换机。
2. 信号处理：在数据传输过程中，由于信号在传输介质中会有衰减，所以设备需要对信号进行处理。例如，交换机在接收和转发数据帧时，会对信号进行整形和放大，以保证信号能够正确传输到下一个设备。核心交换机接收到接入层交换机 1 发来的数据帧后，同样会查找 MAC 地址表，确定目的主机所在的端口，即连接到接入层交换机 2 的端口，然后将数据帧转发到接入层交换机 2 。接入层交换机 2 收到数据帧后，再次查找 MAC 地址表，最终将数据帧准确地转发到目的主机，完成整个数据传输过程。

二、级联在网络拓扑中的角色

2.1 常见网络拓扑中级联应用

在常见的网络拓扑结构中，级联发挥着重要作用，不同的拓扑结构通过级联实现各自的功能与扩展，下面绘制图形来具体展示级联在其中的应用。

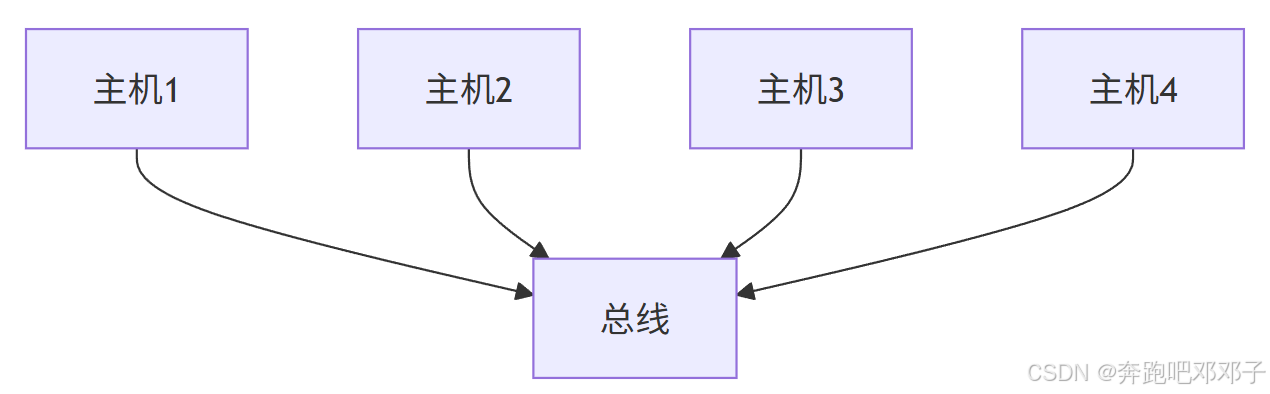

1. 总线型拓扑 ：总线型拓扑是一种较为简单的网络拓扑结构，所有节点都连接到一条共享的传输介质（如同轴电缆）上，绘制如下：

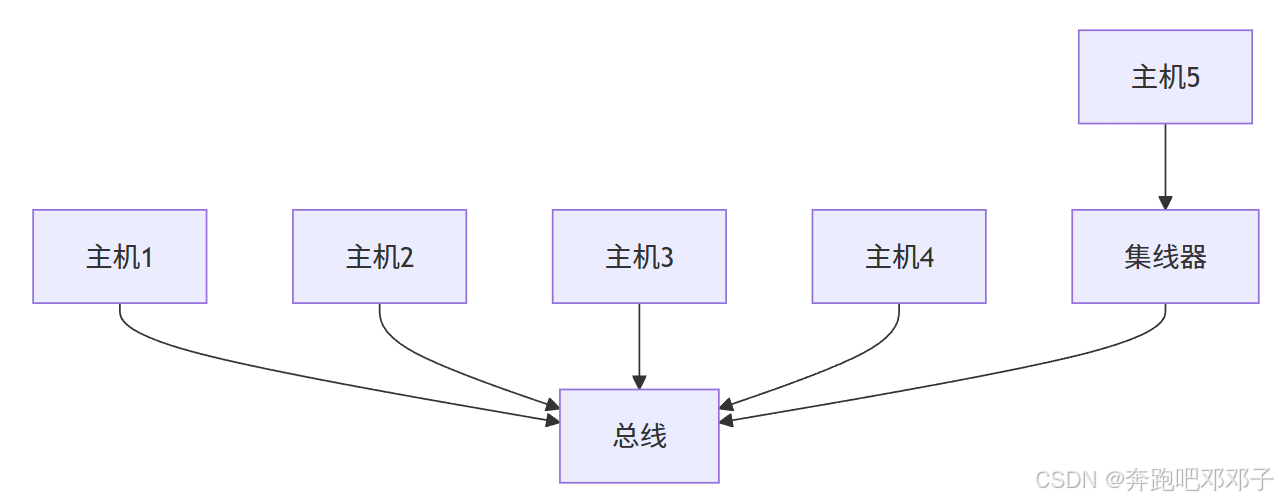

在总线型拓扑中，如果需要扩展网络节点数量，比如增加新的主机 5，就可以通过级联集线器（Hub）来实现 ，具体连接方式为：

这里的集线器起到信号中继和扩展端口的作用，新主机 5 连接到集线器上，集线器再连接到总线上，从而实现了新节点的加入，扩展了网络规模。

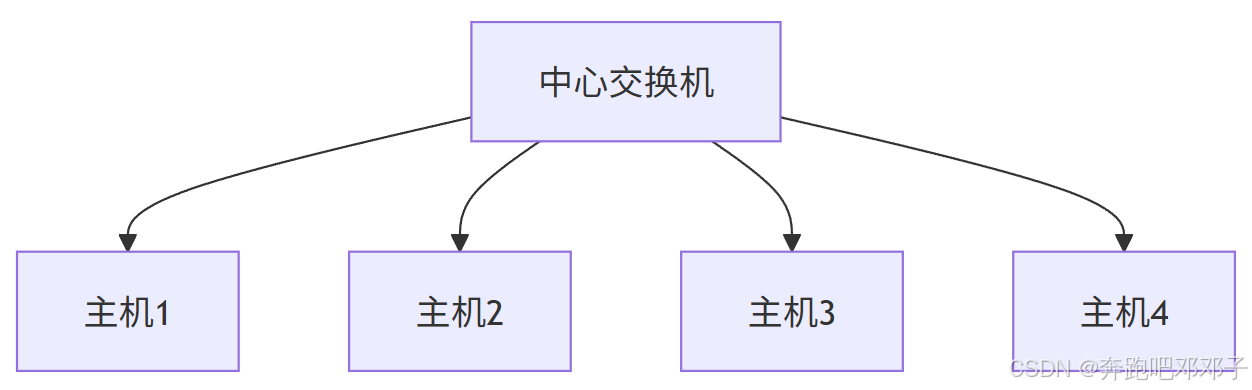

2. 星型拓扑 ：星型拓扑以中心节点（如交换机）为核心，其他节点都连接到中心节点上，绘制的基本星型拓扑如下：

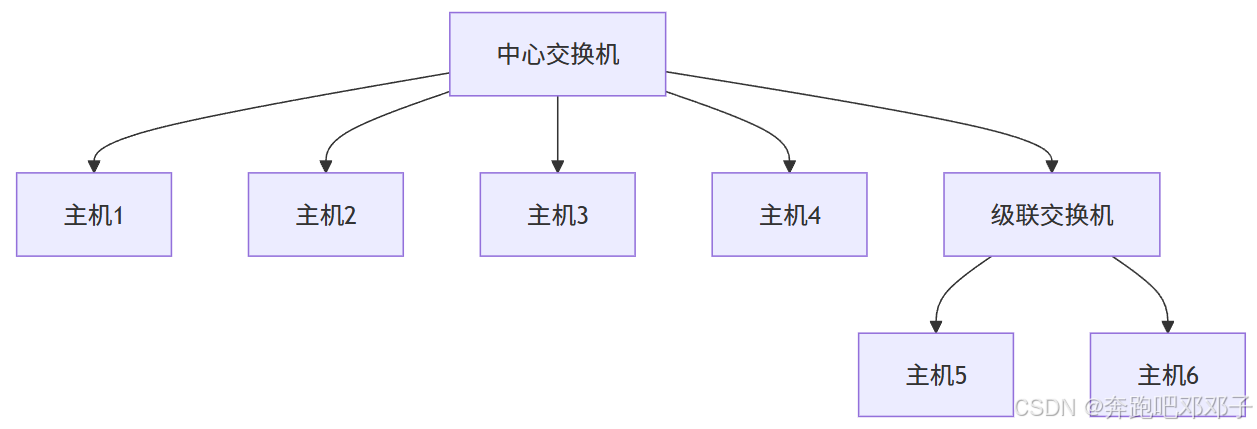

当网络规模扩大，中心交换机的端口数量不足时，可以通过级联交换机来解决。例如，级联一台新的交换机，连接方式如下：

这样，新的主机 5 和主机 6 可以连接到级联交换机上，通过级联交换机与中心交换机相连，从而接入网络，实现了网络规模的扩展。

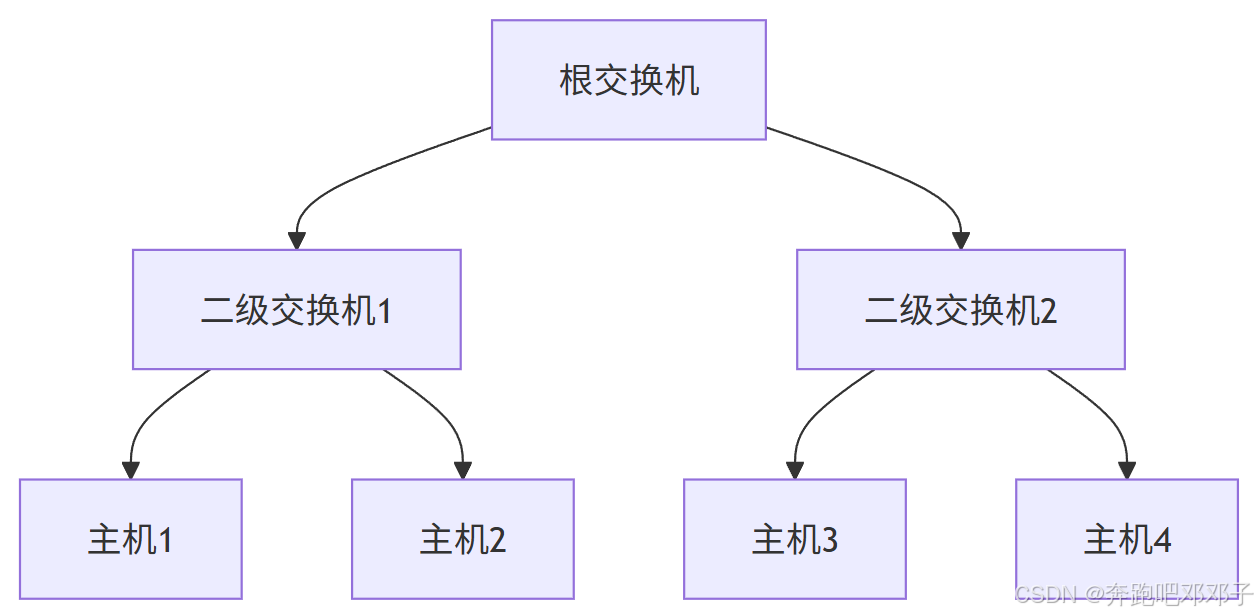

3. 树形拓扑 ：树形拓扑可以看作是星型拓扑的扩展，它由多个星型结构级联而成，具有层次化的特点，基本的树形拓扑绘制如下：

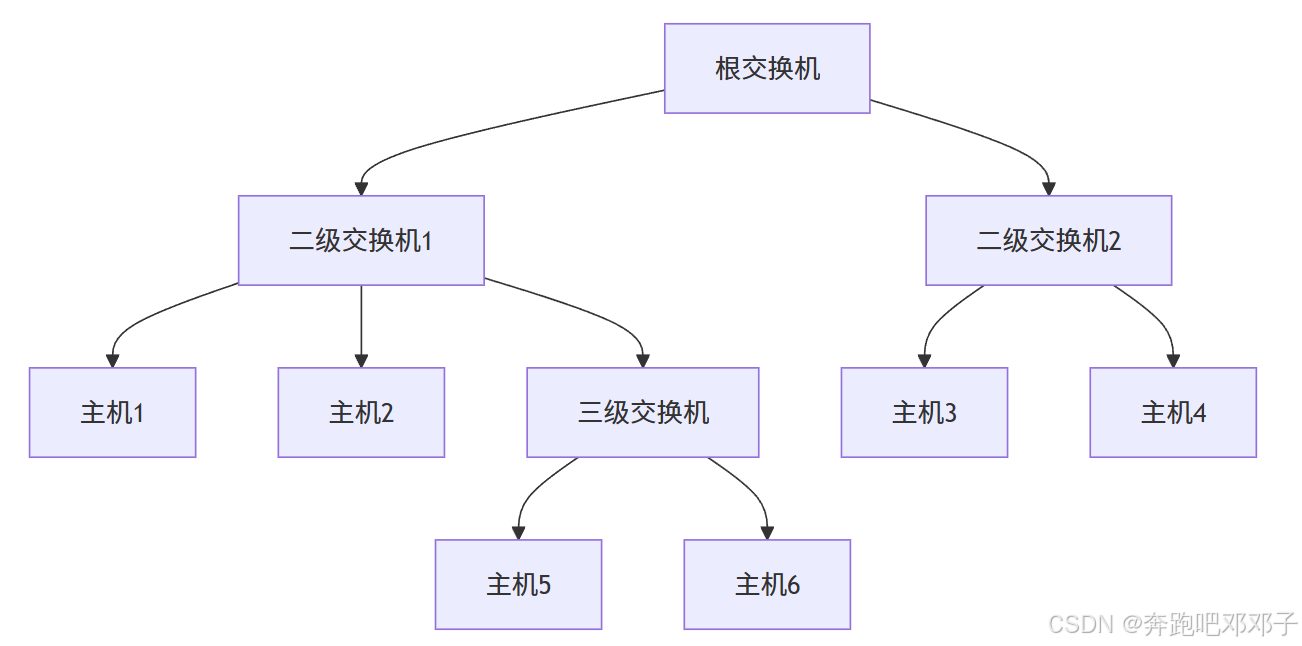

如果要进一步扩展树形拓扑网络，比如在二级交换机 1 下再级联一台三级交换机，连接方式如下：

通过这种级联方式，主机 5 和主机 6 可以连接到三级交换机上，三级交换机连接到二级交换机 1，进而通过二级交换机 1 与根交换机相连，实现了网络的进一步扩展，并且保持了树形拓扑的层次结构。

2.2 级联对网络拓扑结构的影响

级联作为一种扩展网络的方式，对网络拓扑结构在多个方面产生显著影响，下面结合具体实例进行分析：

1. 网络规模：级联最直接的影响就是扩展网络规模。以一个小型企业网络为例，最初采用星型拓扑，中心交换机连接了 10 台计算机。随着企业发展，员工数量增加，计算机数量扩充到 20 台，而中心交换机端口已满。此时通过级联一台交换机，将新增的 10 台计算机连接到级联交换机上，级联交换机再与中心交换机相连，就轻松实现了网络规模的扩大，使更多设备能够接入网络，满足企业业务增长的需求 。这种扩展方式操作相对简单，成本较低，不需要重新构建复杂的网络架构。
2. 可靠性：在一定程度上，级联可以提高网络的可靠性。比如在树形拓扑中，每个层级的交换机都可以作为一个故障隔离点。假设某一分支的二级交换机出现故障，只会影响连接到该二级交换机的设备，而其他分支的设备仍然可以正常通信，因为它们通过其他路径与根交换机相连 。然而，如果级联的设备过多或者连接方式不合理，也会降低网络可靠性。例如在总线型拓扑中，过多级联集线器可能会导致信号衰减严重，增加网络故障的概率；在星型拓扑中，如果中心交换机与级联交换机之间的链路出现故障，那么连接到级联交换机的所有设备都将无法正常通信。
3. 性能：级联对网络性能也有影响。一方面，级联会增加数据传输的延迟。当数据在多个级联的设备中传输时，每个设备都需要对数据进行处理和转发，这会消耗一定的时间。例如，在一个由多个交换机级联组成的网络中，数据包从源主机发送到目的主机，需要经过多个交换机的转发，每经过一个交换机都会产生一定的延迟，从而导致整体数据传输延迟增加 ，影响网络的实时性，对于一些对实时性要求较高的应用（如视频会议、在线游戏等）可能会产生不利影响。另一方面，不合理的级联可能导致网络拥塞。如果级联的交换机端口带宽不足，当大量数据同时传输时，就容易出现拥塞现象，降低网络的传输效率 。比如在一个企业网络中，由于级联交换机的端口带宽较低，在员工集中访问网络资源时，就会出现网络速度变慢的情况。

三、级联的优势与劣势

3.1 优势剖析

1. 拓展网络规模：级联最显著的优势之一就是能够轻松拓展网络规模。在企业网络建设中，随着业务的发展和员工数量的增加，对网络节点的需求也不断上升。通过级联交换机或集线器，可以在不更换核心网络设备的前提下，增加网络端口数量，让更多的计算机、服务器等设备能够接入网络 。比如一个初始规模较小的办公室网络，只有一台交换机连接了 10 台计算机，当员工数量翻倍后，通过级联一台新的交换机，就能轻松满足新增设备的联网需求，使网络规模得以有效扩展，适应企业的发展变化。
2. 节省成本：相比重新构建一个全新的大规模网络，级联的方式成本更低。购买新的网络设备和布线的费用较高，而级联只需增加少量的交换机或集线器以及连接线缆 。例如，在一个学校的校园网络中，如果要为新建成的教学楼接入网络，采用级联的方式，将新教学楼的交换机与校园核心交换机级联，相较于重新铺设一套独立的网络系统，可以节省大量的设备采购成本和布线成本，同时也减少了网络建设的时间和人力成本。
3. 便于部署：级联操作相对简单，易于实施和部署。网络管理员只需将新设备通过网线连接到现有网络设备的相应端口，进行简单的配置（如设置 VLAN 等，若有需求），即可完成网络扩展。在小型企业或家庭网络中，当需要添加新的网络设备（如打印机服务器等）时，通过级联集线器或交换机，用户无需具备高深的网络技术知识，按照设备说明书进行连接和基本设置，就能快速将新设备接入网络，实现网络功能的扩展，大大降低了网络部署的难度和复杂性。

3.2 劣势探讨

1. 信号衰减：随着级联设备数量的增加和传输距离的延长，信号在传输介质中会逐渐衰减。例如在使用双绞线进行级联时，由于双绞线本身的电阻等特性，信号在传输过程中能量会不断损耗，导致信号强度减弱。当信号衰减到一定程度时，数据传输就可能出现错误，影响网络的正常通信 。在一个由多个集线器级联而成的网络中，如果级联层数过多，就可能出现部分设备无法正常连接网络或数据传输速度极慢的情况，这就是信号衰减带来的问题。
2. 传输延迟：数据在多个级联设备中传输时，每个设备都需要对数据进行处理和转发，这会增加数据传输的延迟。每经过一个交换机或集线器，数据包都要经历接收、分析、转发等过程，这些操作都会消耗一定的时间 。在实时性要求较高的网络应用中，如在线游戏、视频会议等，传输延迟的增加可能导致游戏画面卡顿、视频会议声音和画面不同步等问题，严重影响用户体验。在一个跨国公司的远程视频会议系统中，如果网络中存在较多级联设备，就可能因为传输延迟而无法实现流畅的沟通交流。
3. 故障影响范围扩大：在级联网络中，一个设备出现故障可能会影响到与之级联的其他设备，导致故障影响范围扩大。例如在树形拓扑的网络中，如果根交换机与某个二级交换机之间的级联链路出现故障，那么连接到该二级交换机的所有设备都将无法正常通信 。同样，如果某台交换机自身出现硬件故障，不仅该交换机上连接的设备无法通信，还可能对整个级联网络的稳定性产生影响，增加网络维护和故障排查的难度。

四、级联的应用场景

4.1 企业网络

在企业网络中，级联技术发挥着关键作用，以满足不同部门和区域多样化的网络需求。以某大型制造企业为例，该企业拥有多个部门，包括生产车间、研发部门、销售部门和行政部门等，分布在不同的楼层和区域。

1. 网络需求 ：
   • 生产车间需要实时监控生产设备的运行状态，将数据传输到管理系统，对网络的稳定性和实时性要求较高。
   • 研发部门涉及大量的数据传输和共享，如设计图纸、测试数据等，需要高带宽的网络支持。
   • 销售部门经常与客户进行沟通，需要访问企业的客户关系管理系统（CRM）和外部的互联网资源。
   • 行政部门负责企业的日常管理工作，需要与各个部门进行信息交互，访问企业的办公自动化系统（OA）等。
2. 级联应用：企业采用了核心 - 汇聚 - 接入三层网络架构，通过级联实现各部门的网络接入。在核心层部署高性能的核心交换机，负责高速的数据交换和路由转发；在汇聚层，通过级联多台汇聚交换机，将不同区域的接入层交换机连接到核心交换机，实现数据的汇聚和分发；在接入层，为每个部门配备接入层交换机，直接连接到终端设备（如计算机、服务器、生产设备等） 。以生产车间为例，由于车间内设备众多，采用了多台接入层交换机级联的方式，将设备连接到汇聚交换机，再通过汇聚交换机连接到核心交换机。这样，既满足了生产车间大量设备的接入需求，又保证了数据传输的稳定性和实时性 。同时，通过在核心交换机和汇聚交换机之间配置冗余链路，提高了网络的可靠性，即使某条链路出现故障，数据也能通过其他链路正常传输。
3. 实际案例效果：通过级联技术构建的企业网络，有效地满足了各部门的网络需求。生产车间的设备运行数据能够实时传输到管理系统，便于管理人员及时掌握生产情况，提高了生产效率；研发部门的数据传输速度大幅提升，加快了项目的研发进度；销售部门能够快速访问 CRM 系统和互联网资源，提高了客户服务质量；行政部门的办公效率也得到了显著提高，实现了企业内部信息的高效流通和共享 。该企业网络的成功案例表明，级联技术在企业网络建设中是一种行之有效的扩展方式，能够适应企业复杂的网络需求，提升企业的信息化水平和竞争力。

4.2 校园网络

校园网络具有规模大、用户数量多、应用场景丰富等特点，级联在校园网络的教学楼、宿舍区等场景中有着广泛的应用。

1. 教学楼场景：在教学楼中，通常有多个教室和办公室，每个教室和办公室都需要接入网络，以满足教学和办公的需求。例如，某高校的教学楼有 5 层，每层有 10 个教室和 5 个办公室。为了实现网络覆盖，在每层楼的弱电间部署一台汇聚交换机，将该楼层的教室和办公室的接入层交换机级联到汇聚交换机上 。每个教室配备一台接入层交换机，连接多媒体教学设备（如投影仪、电脑等）和学生的笔记本电脑；办公室的接入层交换机连接教师的办公电脑和打印机等设备。通过这种级联方式，教学楼内的所有设备都能够接入校园网络，实现教学资源的共享和数据传输。同时，为了保证网络的稳定性和可靠性，在汇聚交换机和核心交换机之间采用了冗余链路连接，并配置了生成树协议（STP），防止网络环路的产生，确保在链路出现故障时能够自动切换到备用链路，保障教学活动的正常进行。
2. 宿舍区场景：宿舍区是学生日常生活和学习的地方，对网络的需求也非常大。以某中学的宿舍区为例，有 4 栋宿舍楼，每栋楼有 6 层，每层有 10 间宿舍。在每栋宿舍楼的一楼设置一个设备间，部署一台汇聚交换机，将该栋楼各层的接入层交换机级联到汇聚交换机上 。每个宿舍配备一台接入层交换机，学生可以将自己的电脑、手机等设备连接到宿舍的交换机上，接入校园网络。考虑到宿舍区网络使用的高峰时段和大量用户同时接入的情况，接入层交换机和汇聚交换机都选择了端口数量较多、带宽较高的设备，以满足学生的上网需求。此外，为了保障网络安全，在宿舍区网络中还部署了防火墙和入侵检测系统（IDS），对接入网络的设备进行安全认证和访问控制，防止非法访问和网络攻击，保护学生的个人信息和校园网络的安全 。通过级联技术在宿舍区的应用，为学生提供了稳定、高速、安全的网络环境，方便学生进行在线学习、娱乐和社交等活动。

五、级联的实现方式与技术要点

5.1 硬件连接方式

实现级联首先要关注硬件连接，常用硬件设备为交换机和路由器。

• 交换机级联：通常使用以太网线（如 Cat5e、Cat6 等）连接，端口选择上，普通以太网端口就能满足多数场景，若追求高速率，可选用万兆光口 。比如企业网络中，汇聚层交换机与接入层交换机级联，常以普通以太网线连接，若有大量数据高速传输需求，像数据中心内部，会采用光纤连接万兆光口 。连接时，一端插入上级交换机端口，另一端插入下级交换机端口，若交换机支持堆叠功能，也可用堆叠线缆连接实现特殊级联，能增强性能和管理便捷性 。
• 路由器级联：ADSL 常与第一个路由器 WAN 口连接，第一个路由器 LAN 口与第二个路由器 WAN 口相连，这种方式适用于拓展网络范围和实现不同子网连接 。例如家庭网络拓展，第一个路由器连接宽带，级联第二个路由器，可为不同房间设备提供网络。另一种方式是第一个路由器 LAN 口与第二个路由器 LAN 口连接，此时第二个路由器 LAN 地址要修改避免冲突，且连接网线可能需做成交叉线 。在配置多路由器级联时，不同品牌路由器命令有差异，像思科路由器，进入配置模式命令为 "configure terminal"，华为路由器是 "system - view" 。

5.2 软件配置要点

硬件连接后，软件配置至关重要，涉及 VLAN 划分、IP 地址设置等。

• VLAN 划分：VLAN 划分可隔离广播域、增强网络安全性和管理灵活性 。以企业网络为例，不同部门可能划分不同 VLAN。在华为交换机上配置 VLAN，首先进入系统视图 "system - view"，然后创建 VLAN，如 "vlan 10"，接着将端口加入 VLAN，假设要将端口 Ethernet0/0/1 加入 VLAN 10，命令为 "interface Ethernet0/0/1" 进入端口视图，再执行 "port default vlan 10" 。若交换机级联且要使 VLAN 跨设备通信，需将级联端口设置为 Trunk 模式，允许 VLAN 通过，命令如 "port link - type trunk" 和 "port trunk allow - pass vlan all"（允许所有 VLAN 通过，实际可按需指定） 。
• IP 地址设置：设备需合理配置 IP 地址才能正常通信。静态 IP 地址配置常用于服务器等对 IP 稳定性要求高的设备 。在 Windows 系统计算机上设置静态 IP，进入 "网络连接"，找到对应网络连接，右键选 "属性"，在 "Internet 协议版本 4（TCP/IPv4）" 属性中设置 IP 地址、子网掩码、默认网关和 DNS 服务器地址 。动态 IP 地址分配则通过 DHCP 服务器实现，路由器常充当此角色 。以思科路由器为例，启用 DHCP 服务并设置地址池，进入全局配置模式后，命令如 "ip dhcp pool example"（创建名为 example 的地址池），然后设置网络地址、子网掩码、默认网关和 DNS 服务器等参数 。在级联网络中，不同子网设备通信还需配置路由，可使用静态路由或动态路由协议（如 RIP、OSPF 等）。

六、级联与其他网络技术的关系

6.1 与堆叠技术对比

在网络工程领域，堆叠技术也是一种扩展网络设备端口和性能的重要手段，它与级联技术有相似之处，但也存在诸多差异，下面从多个方面进行对比，并通过绘制对比图来直观展示：

1. 连接方式：级联使用普通网线连接交换机的普通端口，操作简单，成本低廉。比如在小型办公室网络中，通过普通以太网线将多台交换机的 RJ45 端口连接起来，就能实现设备的级联 。而堆叠则依赖专用的堆叠线缆和端口，这些专用组件通常价格较高，且对设备型号有一定要求，一般要求堆叠的交换机为同一品牌、同一系列 。例如，华为的某些交换机型号，需要使用专门的堆叠卡和堆叠线缆进行连接，以实现堆叠功能 。
2. 性能表现：级联的交换机之间带宽受限于链路，数据传输时需要逐台转发，随着级联交换机数量的增加，延迟会逐渐增大，当数据流量较大时，容易出现拥塞，影响网络性能。在一个由多台交换机级联组成的网络中，如果同时有大量用户进行文件下载等操作，就可能出现网络速度变慢的情况。堆叠技术下，交换机之间共享背板带宽，数据可以在堆叠的交换机之间高速传输，延迟低，性能高，能够满足高负载的数据传输需求 。像数据中心这样对网络性能要求极高的场景，常采用交换机堆叠技术，以确保大量数据能够快速、稳定地传输。
3. 成本投入：级联仅需普通网线和端口，无需额外的专用硬件，成本投入相对较低 。对于预算有限的小型网络或临时扩展网络需求的场景，级联是一种经济实惠的选择。堆叠需要专用的堆叠线缆、堆叠模块等硬件，设备采购成本较高，且对交换机的配置要求也较高。在企业级网络建设中，如果选择堆叠技术，需要投入更多的资金用于购买设备和升级网络 。
4. 可扩展性：级联虽然可以通过增加交换机来扩展端口数量，但随着级联层数的增加，网络性能会逐渐下降，扩展性存在一定的局限性 。在一个已经有较多级联交换机的网络中，继续添加交换机可能会导致网络延迟大幅增加，影响用户体验。堆叠技术扩展性强，可通过增加堆叠成员来扩展端口数量，并且在扩展过程中对网络性能的影响较小。企业网络在发展过程中，如果需要不断增加网络设备的接入数量，可以通过堆叠技术轻松实现扩展，且能保证网络的高性能运行。
5. 管理难度：级联的每台交换机都需要单独进行配置和管理，当交换机数量较多时，管理工作繁琐复杂，增加了网络运维的难度。在一个拥有多台级联交换机的校园网络中，网络管理员需要分别登录每台交换机进行配置和维护，工作量较大。堆叠后的交换机被视为一个逻辑设备，可通过统一的管理界面进行管理和配置，大大简化了管理工作，提高了管理效率。对于大型企业网络，采用堆叠技术可以减少管理的复杂性，方便网络管理员进行集中管理和维护。

6.2 级联在综合网络架构中的协同

在综合网络架构中，级联需要与其他网络技术协同工作，以保障网络的稳定、高效运行，下面详细阐述级联与 VLAN、STP、路由协议等技术的协同机制：

1. 与 VLAN 协同：VLAN（虚拟局域网）技术可以将一个物理网络划分为多个逻辑上独立的子网，实现广播域的隔离，增强网络安全性和管理灵活性 。级联与 VLAN 的协同主要体现在跨交换机的 VLAN 通信上 。当多台交换机通过级联连接时，为了使不同交换机上属于同一 VLAN 的设备能够通信，需要将级联端口设置为 Trunk 模式 。Trunk 端口可以允许多个 VLAN 的帧通过，在帧中添加 VLAN 标签来标识所属的 VLAN 。例如，在一个企业网络中，销售部门和研发部门分别属于 VLAN10 和 VLAN20，这两个部门的计算机连接在不同的接入层交换机上，而这些接入层交换机又通过级联连接到核心交换机 。通过将接入层交换机与核心交换机之间的级联端口设置为 Trunk 模式，并允许 VLAN10 和 VLAN20 通过，就可以实现销售部门和研发部门内部的计算机通信，同时隔离不同部门之间的广播流量，提高网络性能和安全性 。
2. 与 STP 协同：STP（生成树协议）的主要作用是防止网络中出现环路，确保网络的稳定性 。在级联网络中，如果连接方式不当，很容易形成网络环路，导致广播风暴，使网络瘫痪 。STP 通过在交换机之间交换 BPDU（桥协议数据单元）来计算网络拓扑，将某些端口设置为阻塞状态，从而打破网络环路 。例如，在一个由多台交换机级联组成的树形拓扑网络中，虽然正常情况下数据传输有明确的路径，但当某条链路出现故障时，可能会形成临时环路 。STP 会自动检测到这种情况，并重新计算生成树，将某些端口阻塞，以防止环路的产生。当故障链路恢复后，STP 又会重新调整端口状态，确保网络的连通性和稳定性。通过 STP 与级联的协同工作，可以保证级联网络在各种情况下都能可靠运行。
3. 与路由协议协同：在大型网络中，通常包含多个子网，不同子网之间的通信需要通过路由来实现。级联的交换机一般工作在数据链路层，而路由功能由路由器或三层交换机实现 。当级联网络需要与其他子网通信时，就需要与路由协议协同工作。常见的路由协议有 RIP（路由信息协议）、OSPF（开放最短路径优先协议）等。以 OSPF 协议为例，路由器会根据网络拓扑结构和链路状态信息，计算出到达各个子网的最佳路由 。在级联网络中，与路由器相连的交换机将数据帧转发到路由器，路由器根据路由表中的信息，将数据包转发到目标子网。同时，路由器也会将自己学习到的路由信息通告给其他路由器，实现全网路由信息的同步。通过级联与路由协议的协同，不同子网之间的设备可以实现高效、准确的通信，满足网络中多样化的通信需求。

七、软考中级网络工程师考试中级联考点分析

7.1 历年真题中级联考点回顾

在软考中级网络工程师历年考试真题中，级联相关考点频繁出现，且考查形式多样，下面通过对部分真题的列举来分析考点分布与出题形式：

1. 综合知识选择题：在 2023 年的考试中，有这样一道选择题："在一个由多台交换机组成的网络中，通过（ ）方式可以实现交换机之间的级联，扩展网络端口数量。A. 堆叠 B. 级联 C. 集群 D. 分布式" ，这道题直接考查级联的概念，属于基础知识点的考查，要求考生准确理解级联的定义，能够与其他类似技术（如堆叠、集群等）进行区分 。在 2021 年的真题中，"某企业网络采用星型拓扑结构，中心交换机连接了多台接入层交换机，接入层交换机之间通过级联方式连接。若某台接入层交换机出现故障，可能会导致（ ）。A. 整个网络瘫痪 B. 连接到该交换机的设备无法通信 C. 中心交换机无法工作 D. 其他接入层交换机也出现故障"，该题结合网络拓扑结构中级联的应用，考查级联对网络可靠性的影响，需要考生掌握级联在实际网络场景中的作用和可能出现的问题。
2. 应用技术案例分析题：在 2022 年的应用技术考试中，给出了一个企业网络拓扑图，其中包含核心交换机、汇聚交换机和接入层交换机之间的级联连接 ，题目要求考生根据网络故障现象（如部分区域网络不通），分析可能的原因，并提出解决方案 。这道题考查考生对级联网络故障排查和解决能力，需要考生具备实际网络运维经验，能够综合运用级联技术、网络拓扑结构、VLAN 等知识进行分析和处理。在 2020 年的案例分析题中，要求考生根据企业网络扩展需求，设计级联方案，包括选择合适的级联设备、确定连接方式和配置要点等 ，这考查了考生对级联实现方式和技术要点的掌握程度，以及实际网络规划和设计的能力。

7.2 备考建议

针对软考中级网络工程师考试中级联考点，以下是一些备考建议，帮助考生更有效地复习和应对考试：

1. 复习方法 ：
   • 系统学习：以官方教材《网络工程师教程》为基础，系统学习级联的相关知识，包括定义、工作原理、实现方式、应用场景等，构建完整的知识体系 。结合相关视频教程，如华为、思科等网络设备厂商的技术培训视频，深入理解级联技术在实际网络设备中的应用和配置方法 。
   • 多做练习：通过做历年真题和模拟题，熟悉级联考点的出题形式和考查重点，提高解题能力和应试技巧 。在做题过程中，注重总结归纳，对于做错的题目，要认真分析原因，找出自己的知识薄弱点，有针对性地进行强化复习。可以参加在线学习社区或论坛，与其他考生交流学习经验和做题心得，共同提高。
2. 重点内容 ：
   • 概念理解：重点掌握级联的基本概念，如级联的定义、工作原理、与其他网络技术（如堆叠）的区别等，这是理解和应用级联技术的基础。
   • 实现方式：熟练掌握级联的硬件连接方式和软件配置要点，包括交换机、路由器的级联连接方法，VLAN 划分、IP 地址设置、路由配置等软件配置操作 。了解不同品牌和型号网络设备的级联配置命令和方法，如思科、华为、H3C 等常见设备厂商的配置差异。
   • 应用场景：关注级联在企业网络、校园网络等实际场景中的应用，理解级联在网络拓扑结构中的角色和作用，以及对网络性能、可靠性的影响。掌握级联网络的故障排查和解决方法，能够根据网络故障现象分析可能的原因，并提出有效的解决方案。
3. 答题技巧 ：
   • 选择题：对于选择题，要仔细审题，理解题目所考查的知识点。先排除明显错误的选项，再对剩余选项进行分析和比较，选择最符合题意的答案。注意题目中的关键词，如 "主要""首先""错误" 等，避免因粗心大意而选错答案。
   • 案例分析题：在回答案例分析题时，要认真阅读题目所提供的网络拓扑图和故障描述，理清网络结构和故障现象。按照故障排查的步骤，从物理层、数据链路层、网络层等层次逐步分析可能的原因，结合级联技术的知识进行解答。答案要条理清晰，表述准确，尽量使用专业术语，对于配置命令等内容，要确保书写正确。如果遇到不确定的问题，可以结合自己的实际经验和所学知识进行合理推测和分析，但要注意不要偏离题目所考查的知识点。
