1、mysql workbench 管理工具

（1）安装 mysql workbench

（2）启动连接目标数据库

（3）如果是云数据库的话可能还需要开启下外网访问。

云数据库 MySQL 外网连接_腾讯云

（4）连接上之后就可以生成ER图了。

注：如果网络通的，直接使用workbench连接数据库并生成ER图自然没什么问题。

但是，如果因为公司网络环境原因本地电脑连不上DB，就要借助黑屏的方式了。

2、网络不通的解决办法

背景：我们的数据库是IDC内网数据库，在外网肯定是访问不了的。

为此有以下几个思路：

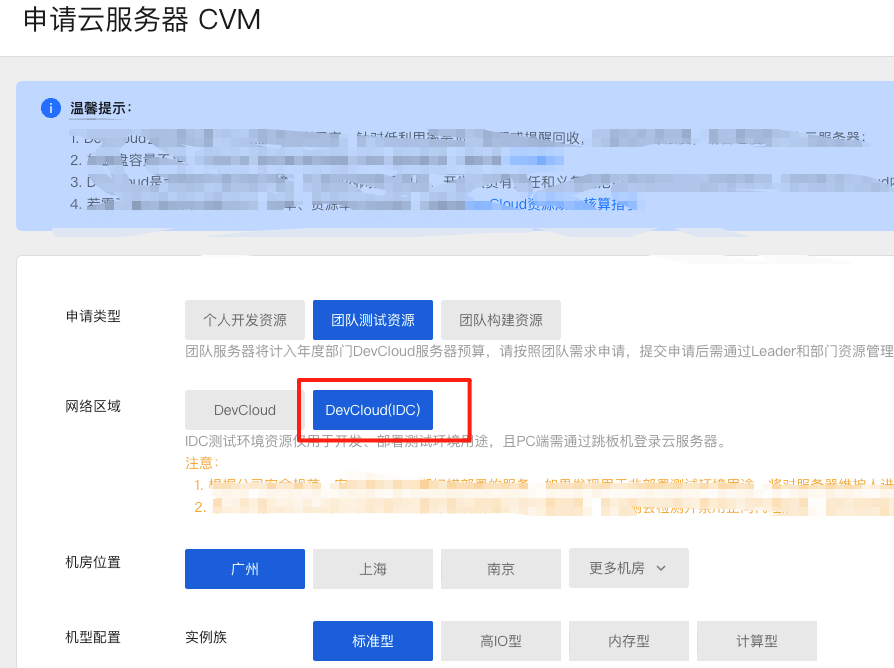

2.1、devcloud申请一个IDC环境的window机器安装workbench并连接数据库

申请云产品 → 申请云服务区CVM → 团队测试资源 → 网络区域选择 "DevCloud(IDC)"。

这个资源申请还需要老板审批，作罢。。

2.2、黑屏指令的方式

2.2.1、黑屏方案1：mysqldump + python脚本

答：应该也是可行的，这里不做尝试。

2.2.2、黑屏方案2：mysqldump + workbench

（1）方案介绍。

①通过 mysqldump 以命令行的形式导出.sql文件。

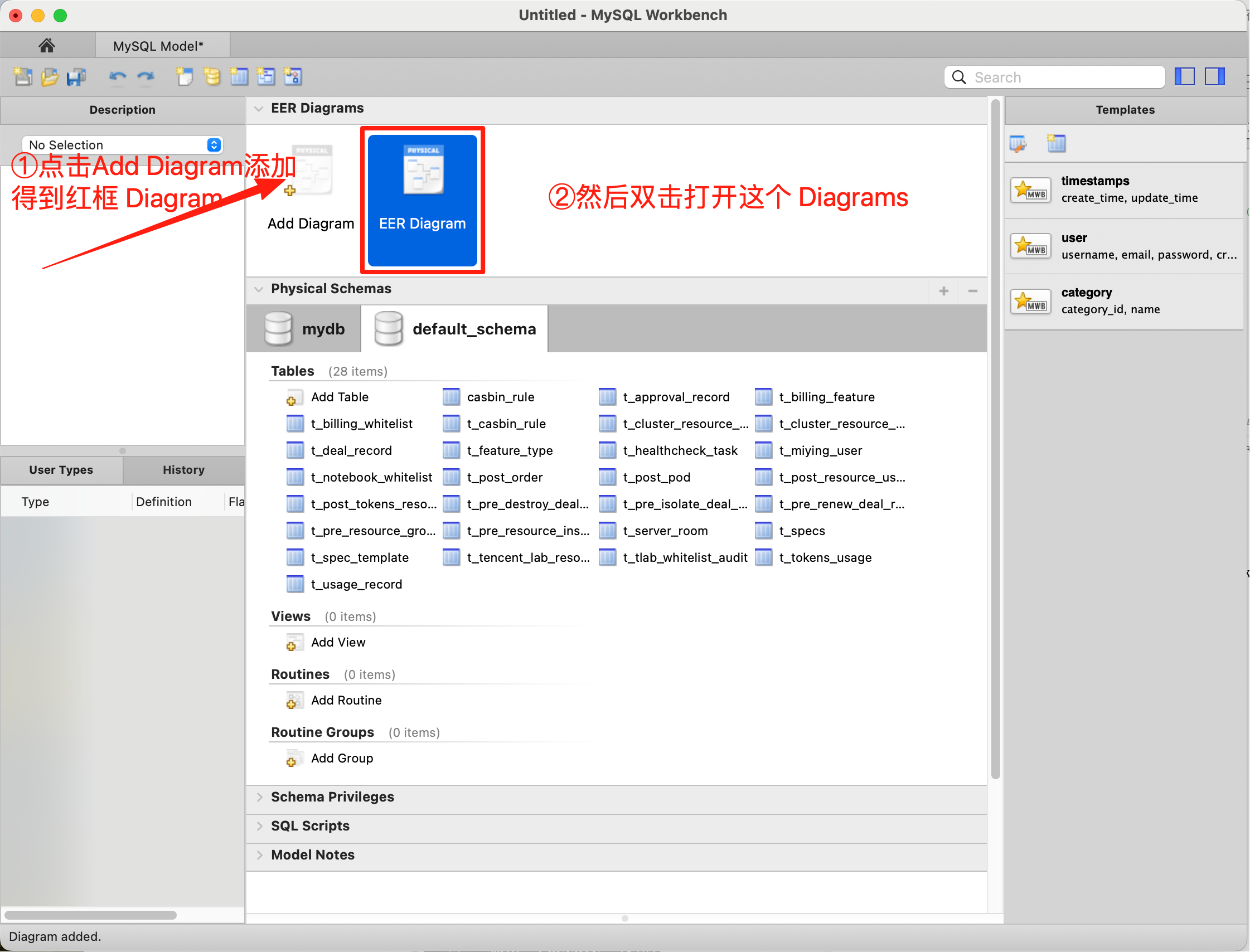

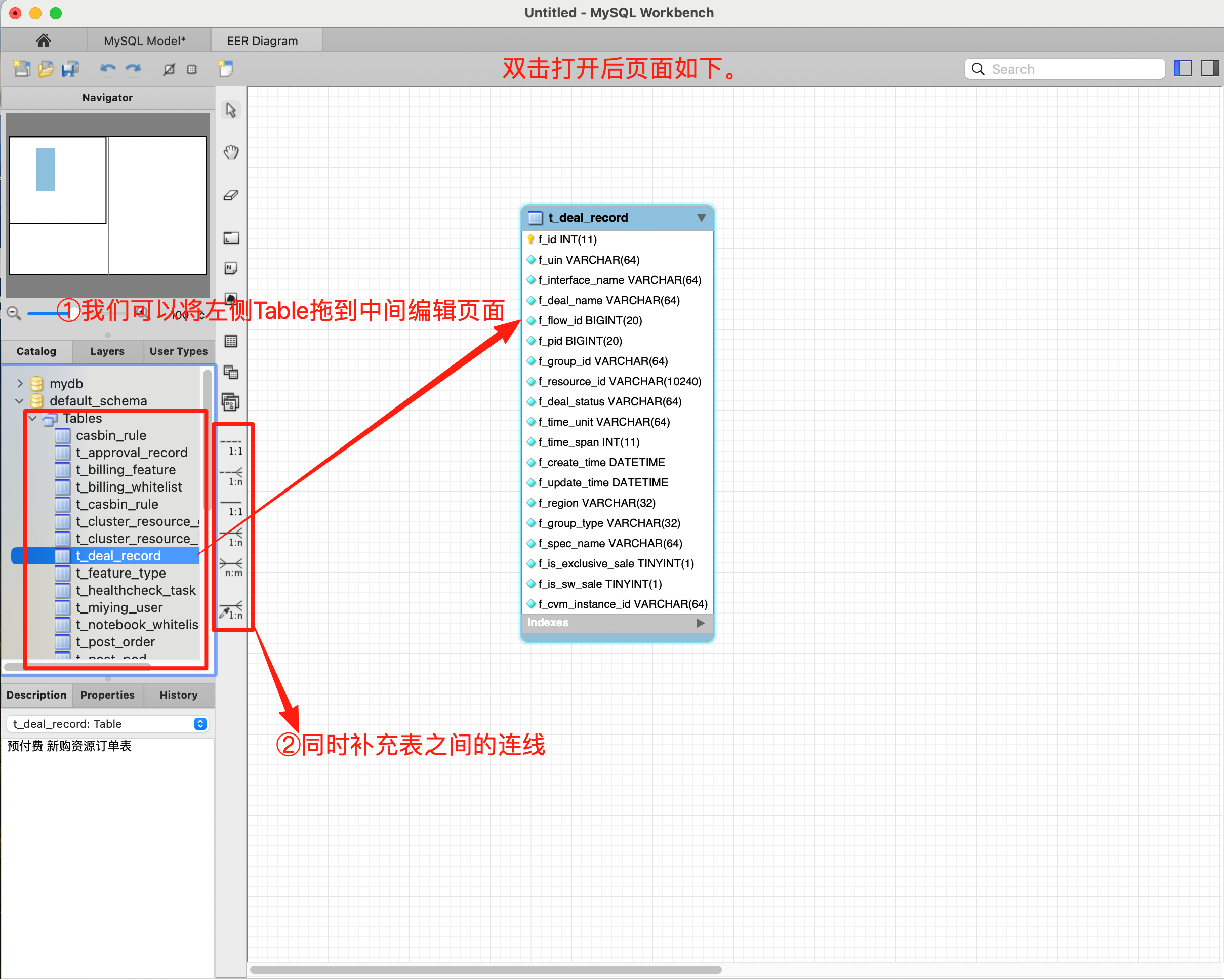

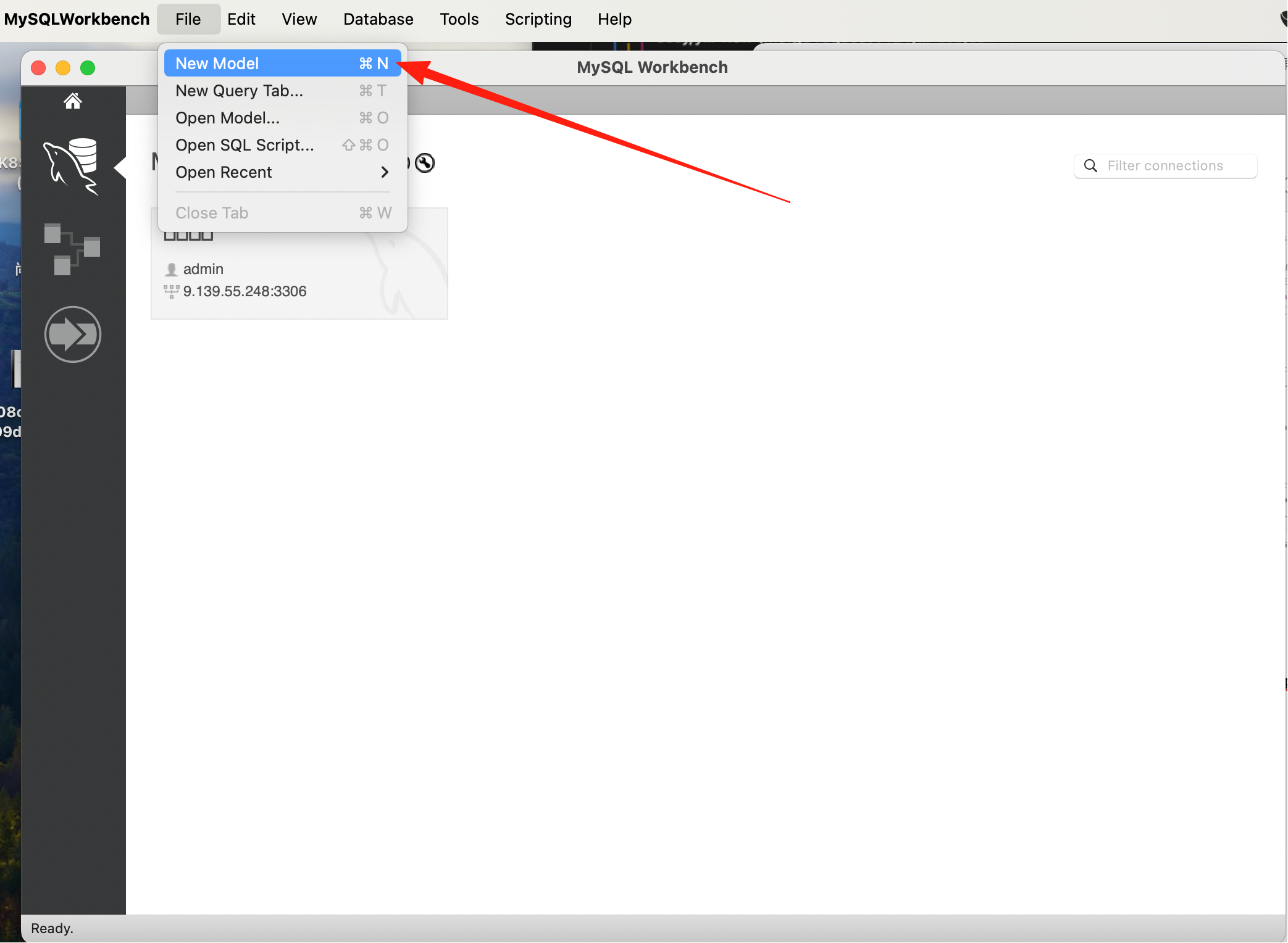

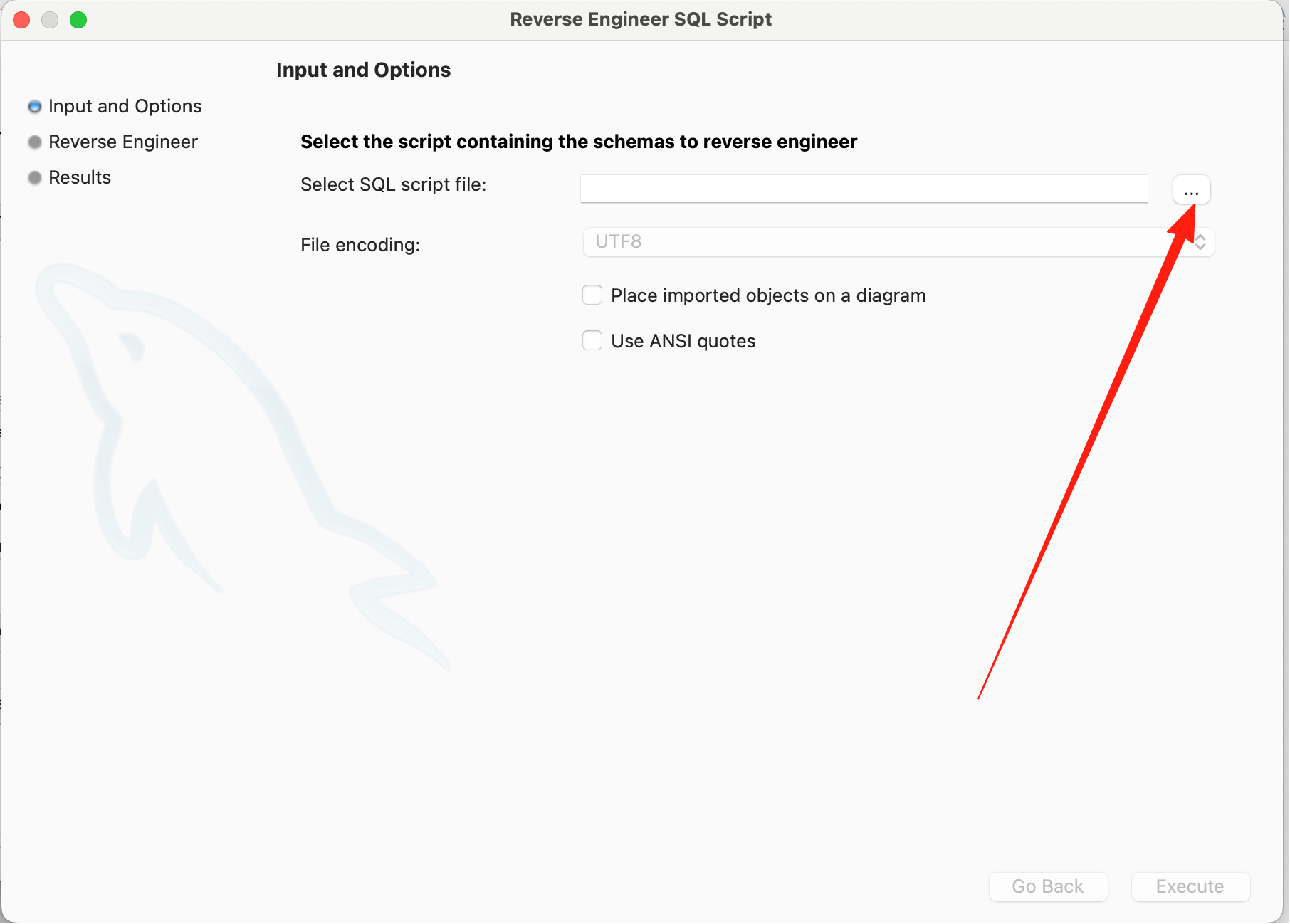

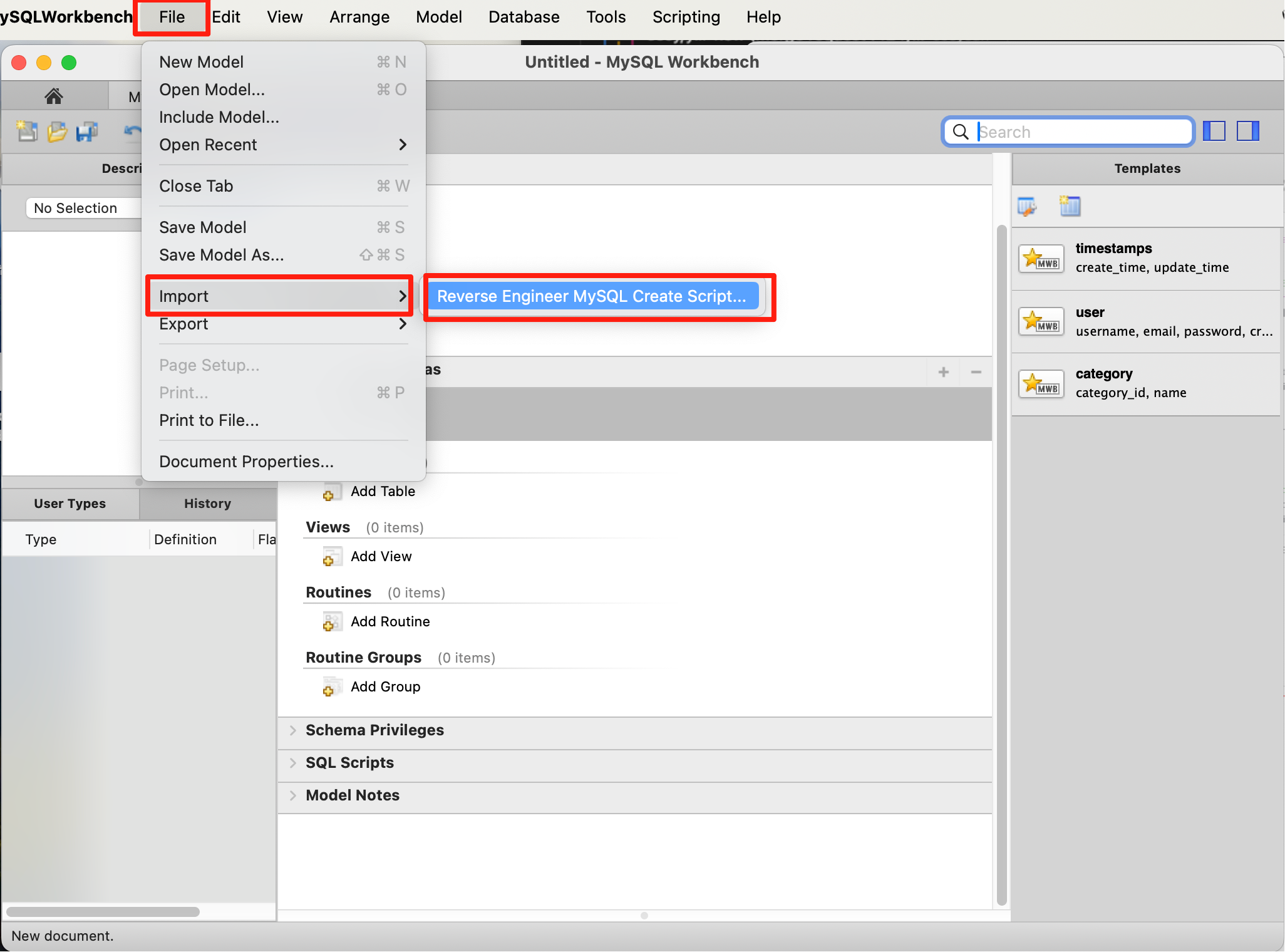

②然后将sql导入mysql workbench，并生成ER图。

接下来重点介绍这个方案。

3、mysqldump+workbench生成ER图

3.1、mysqldump

mysqldump 是一个非常有用的工具，用于备份 MySQL 或 MariaDB 数据库的 SQL 语句。虽然 mysqldump 本身不直接支持生成 ER（实体关系）图，你可以通过一些方法间接实现这一功能，例如使用 mysqldump 导出数据库的架构信息，然后使用其他工具将这些信息转换为 ER 图。

（1）通过如下指令导出数据库架构

复制代码

#命令格式如下
mysqldump -h host -P 3306 -u admin -p --no-data testdb > tibilling_structure.sql;

#一个具体指令如下
mysqldump -h 9.xx.xx.248 -P 3306 -u admin -p --no-data ti_billing > tibilling_structure.sql;

#然后输入password即可导出 tibilling_structure.sql 文件。
