家庭网络硬件

交换机

定义

交换机是一种扩展网络的设备,可以在子网中提供更多的连接端口。其可以连接网络内的设备,并向或者从这些设备转发数据包。通俗易懂的讲是让多个设备在局域网中"高效、准确"地传递数据,像个有组织、会记住设备具体标识的数据枢纽。

作用

把多台设备高效地连成一个局域网,让它们彼此通信、协作,不互相干扰,还能高速传输数据。 :交换机有很多接口(口子),可以把多台电脑、打印机、摄像头等都连上去,让它们像住在一个"局里"一样互相联系。

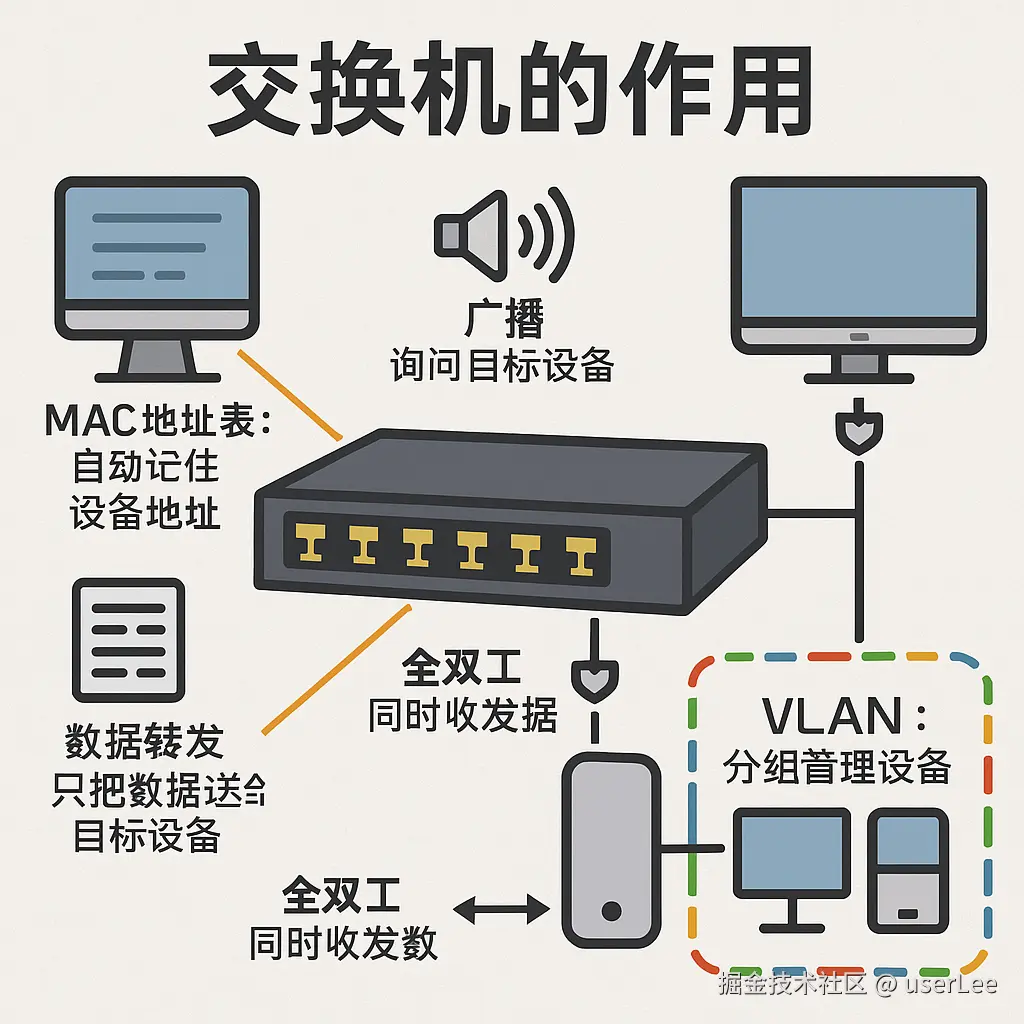

基础功能

交换机的这些功能,就是它能够把局域网搞得又快又稳的秘诀。 🔵 MAC地址学习 > 📒 "MAC地址表:自动记住设备地址"

  • 作用:
    每个设备一接入,交换机就记住它的位置。

🟢 数据转发 > 🎯 "只把数据送给目标设备" 存储转发

  • 作用:
    避免所有设备都接收到不需要的数据。

🟡 全双工通信 > ↔️ "全双工:同时收发数据"

  • 作用:
    一边上传一边下载互不干扰。

🟣 广播功能(当不认识目标) > 📢 "广播:询问目标设备"

  • 作用:
    刚接入或表丢失时,先喊一声。

路由器

定义

路由器是连接两个或多个网络的设备,主要用于转发数据包,确保不同设备或网络之间的顺畅通信。路由器就是一台专门用来"引路"和"翻译"的设备,负责让局域网里的设备能连接到其他的网络。

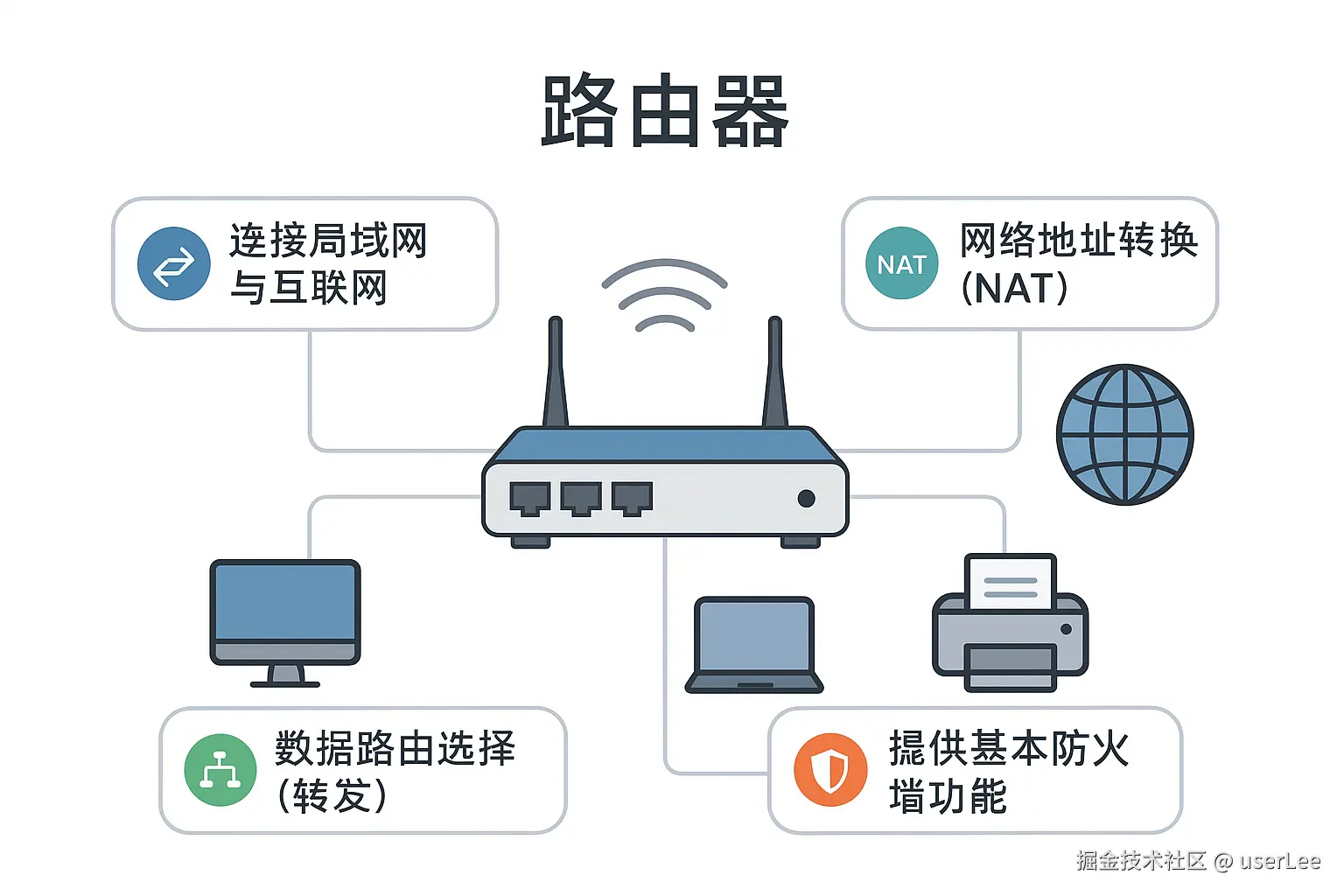

作用

  1. 连接局域网和互联网: 把你家的网络和整个世界的互联网接起来
  2. 网络地址转换(NAT): 把内网的"私有IP"翻译成"公网IP"
  3. 数据路由选择(转发): 根据IP地址,把数据包送去正确的方向
  4. 分发外网流量回局域网设备: 谁发的请求,收到后就还给谁
  5. 提供DHCP服务: 自动给连接的设备分配IP地址,省心省事
  6. 无线AP功能(WiFi): 同时支持有线+无线连接

功能模块

路由器上的两种接口,如果忽略VAN 口 只用LAN 口则路由器就相当于一个交换机 ,可以让插入LAN口的设备相互通信。

复制代码
    LAN口 用来接 电脑手机等
复制代码
    VAN口 用来接运营商网络

路由表

路由表(Routing Table) 是路由器用来"决定数据包应该往哪送"的一本"导航地图"或"路线指南"。它存储的是: 各种目的网络(目标IP地址)对应的"下一跳地址"或"接口"信息。

Destination Netmask Next Hop Interface Metric
192.168.1.0 255.255.255.0 0.0.0.0 LAN0 0
0.0.0.0 0.0.0.0 192.168.1.1 WAN0 10
  • 如果目标 IP 是 192.168.1.x(也就是本地局域网),那就直接通过 LAN0 发送。
  • 如果目标不是本地的(比如上网要访问 Google),就走默认路由(0.0.0.0),发给网关 192.168.1.1。"所有不知道去哪儿的包,一律交给默认网关处理。"

路由器是如何确定是否是一个局域网

通过IP 和 掩码 按位与运算 &

1&x = x

0&x = 0

所以一般情况下的子网掩码是255.255.255.0 得到的结果是 这个ip 地址的前三个字节,最后一个字节为0

例如: 192.168.1.10 & 255.255.255.0 = 192.168.1.0

IP & 掩码 结果相同 =>就可以判断属于同一个子网

问题一:家庭中的网络,是怎么同时访问外网的尼?

(必备条件:)路由器的VAN 口接入的地址为公网IP。

例如:

计算机内网地址为:192.168.1.10

路由器地址为:192.168.1.1

路由器公网IP 为:221.8.14.91

访问的外部服务器地址为:36.152.44.96

整个过程:

scss 复制代码
[PC:192.168.1.10] --(LAN)--> [路由器:192.168.1.1 | 公网IP:221.8.14.91] --(WAN)--> [外部服务器:36.152.44.96]

NAT 转换
-   路由器LAN口收到电脑的数据包
-   路由器发现这是要去外网,就通过 **NAT** 把源地址改成自己的公网IP(221.8.14.91)
-   同时,它会在 **NAT转换表** 中记录:
        192.168.1.10:50000 → 221.8.14.91:40001

路由器NAT反向转换
-   路由器查NAT表,发现 `221.8.14.91:40001` 对应的是 `192.168.1.10:50000`
-   把目标地址改成 `192.168.1.10`
-   从LAN口发回给电脑


网关

网关(Gateway)在网络中指的是"数据离开当前网络的出口地址"

在家庭网络里,这个出口一般就是路由器的内网 IP(LAN 口 IP)。

光猫 (光调制解调器)

定义

光猫,全称 光网络单元 (Optical Network Unit, ONU)或 光网络终端 (Optical Network Terminal, ONT)。

它是光纤宽带入户的第一台设备,用来把运营商机房传来的光信号 ,转换成我们家里设备能识别的电信号(以太网)

作用

  1. 光电转换
    • 把光纤中的激光信号(0/1)转成电信号(0/1),反之亦然。
    • 上行(你发数据):电信号 → 光信号
    • 下行(你收数据):光信号 → 电信号
  2. 解调与编码
    • 使用 PON(无源光网络)协议,把数据打包/解包,分配给不同的用户。
    • 负责把来自运营商的共享光纤信号"分拣"到你家
css 复制代码
[运营商机房OLT] --光纤信号--> [光猫ONU/ONT] --网线电信号--> [路由器] --Wi-Fi/网线--> [电脑/手机]
