ESP32-WIFI-WebUI控制LED
逻辑流程（A = ESP32，B = 客户端）
- A ：将 ESP32 配置为 AP 模式，开启 Wi-Fi 热点并作为 HTTP 服务器运行。
- B：电脑或手机连接到 ESP32 热点，建立局域网通信。
- B → A ：客户端在浏览器访问
192.168.4.1，向 ESP32 发送 HTTP GET 请求。 - A → B：ESP32 响应请求，返回 HTML 网页文件。
- B：浏览器接收并解析 HTML 文件，显示网页内容。
- B → A ：用户在网页上点击按钮，浏览器向 ESP32 发送带有控制参数的 HTTP GET 请求（如
led_on/led_off）。 - A：ESP32 解析 URL 参数，根据指令触发对应的回调函数执行操作（如控制 LED 开关）。

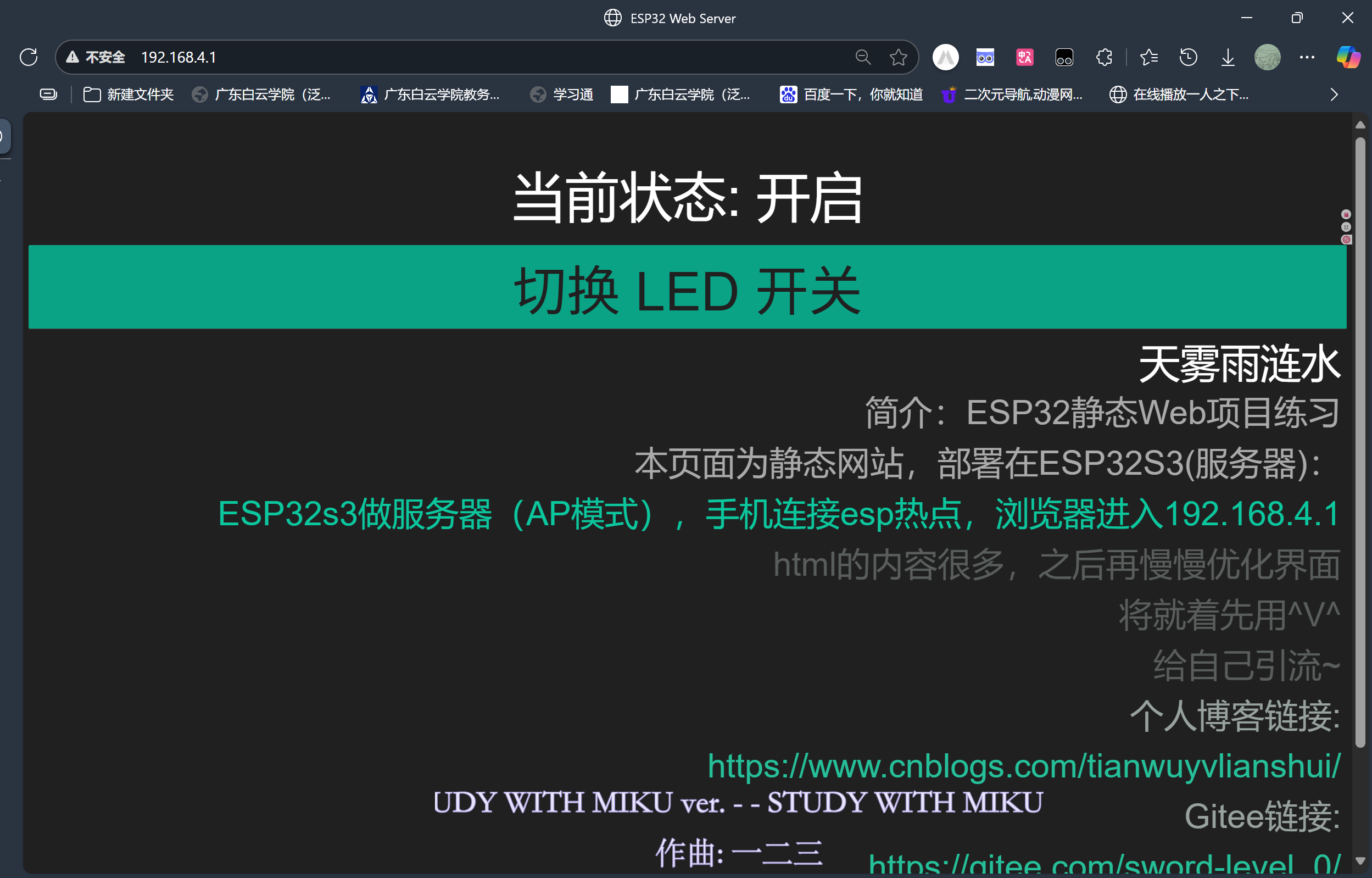

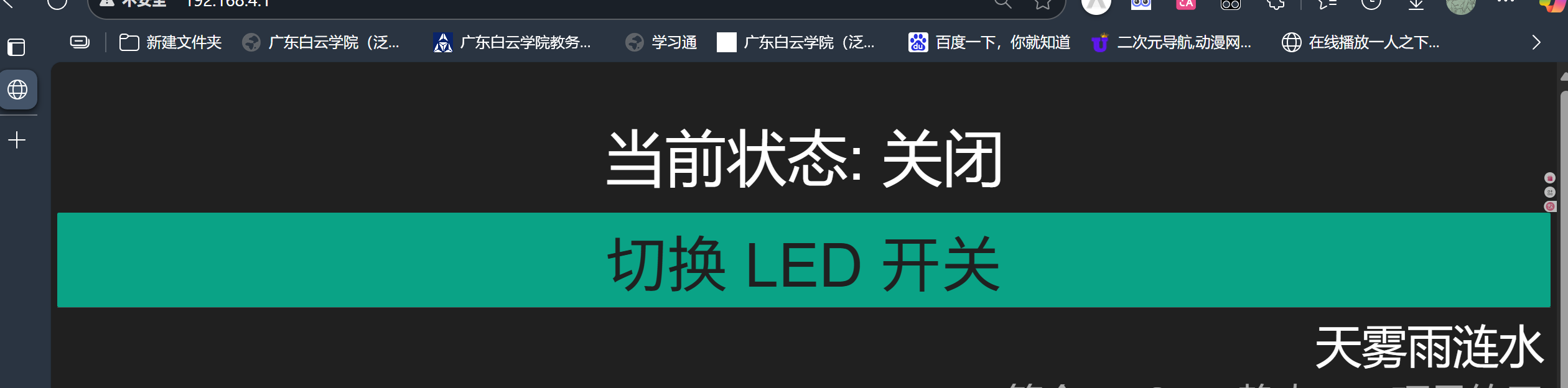

Web界面
通过手机抓包软件分析

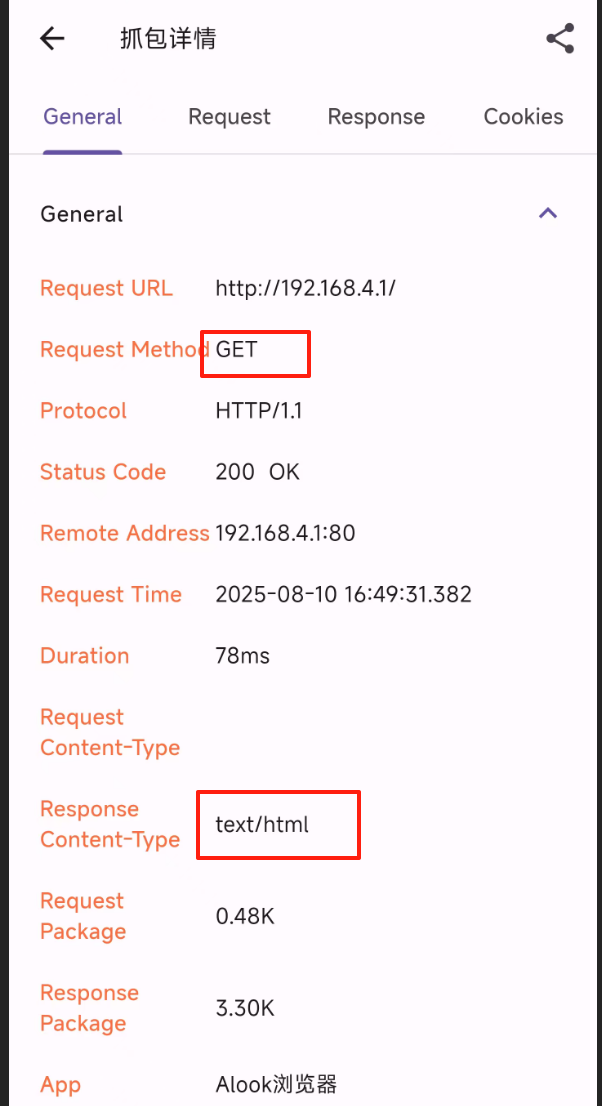

第一次进入192.168.4.1网址
可以看到响应内容格式为
text/html

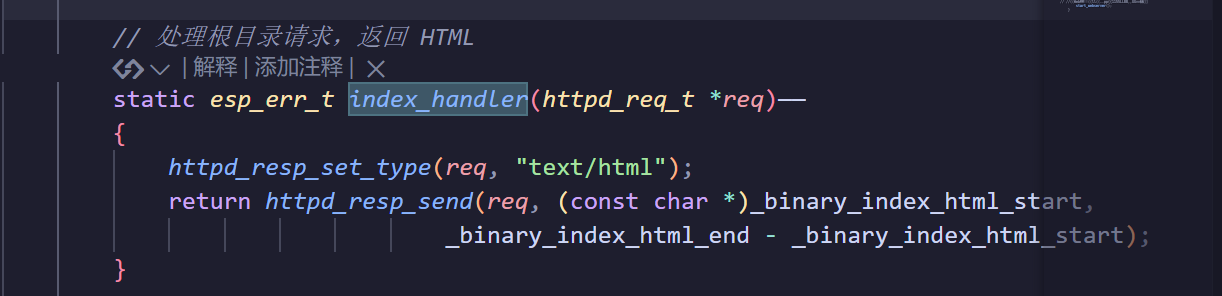

对应代码段中处理根目录请求函数构造的数据响应格式（text/html）

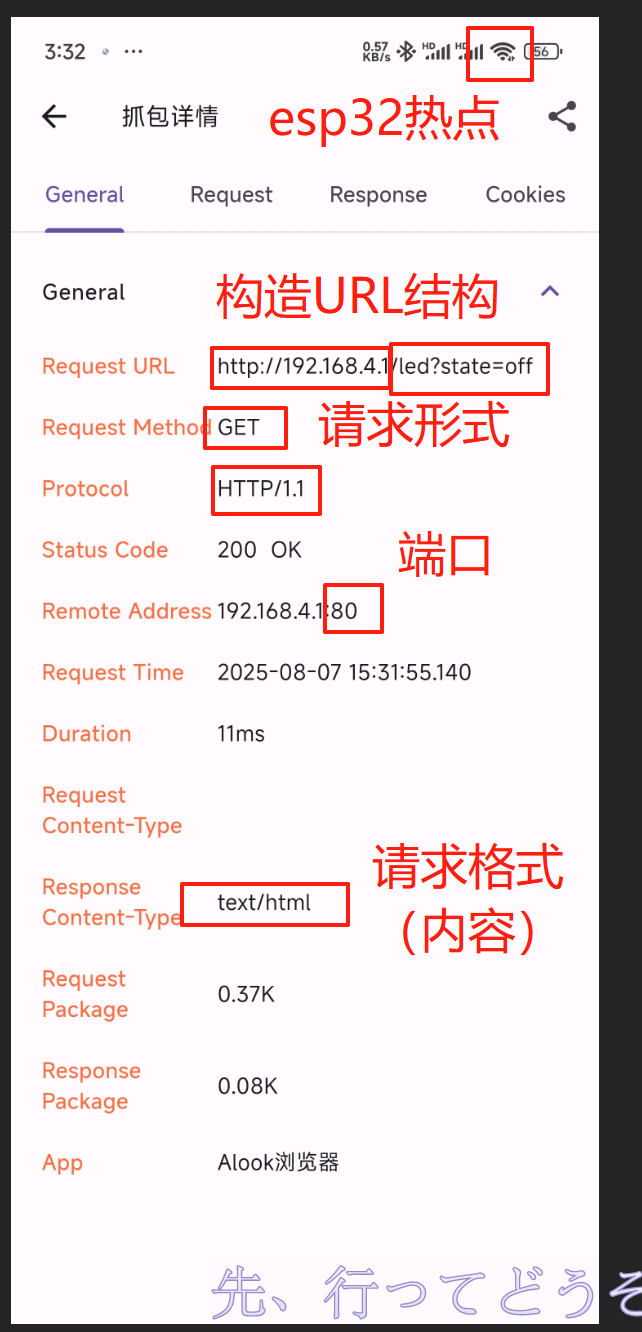

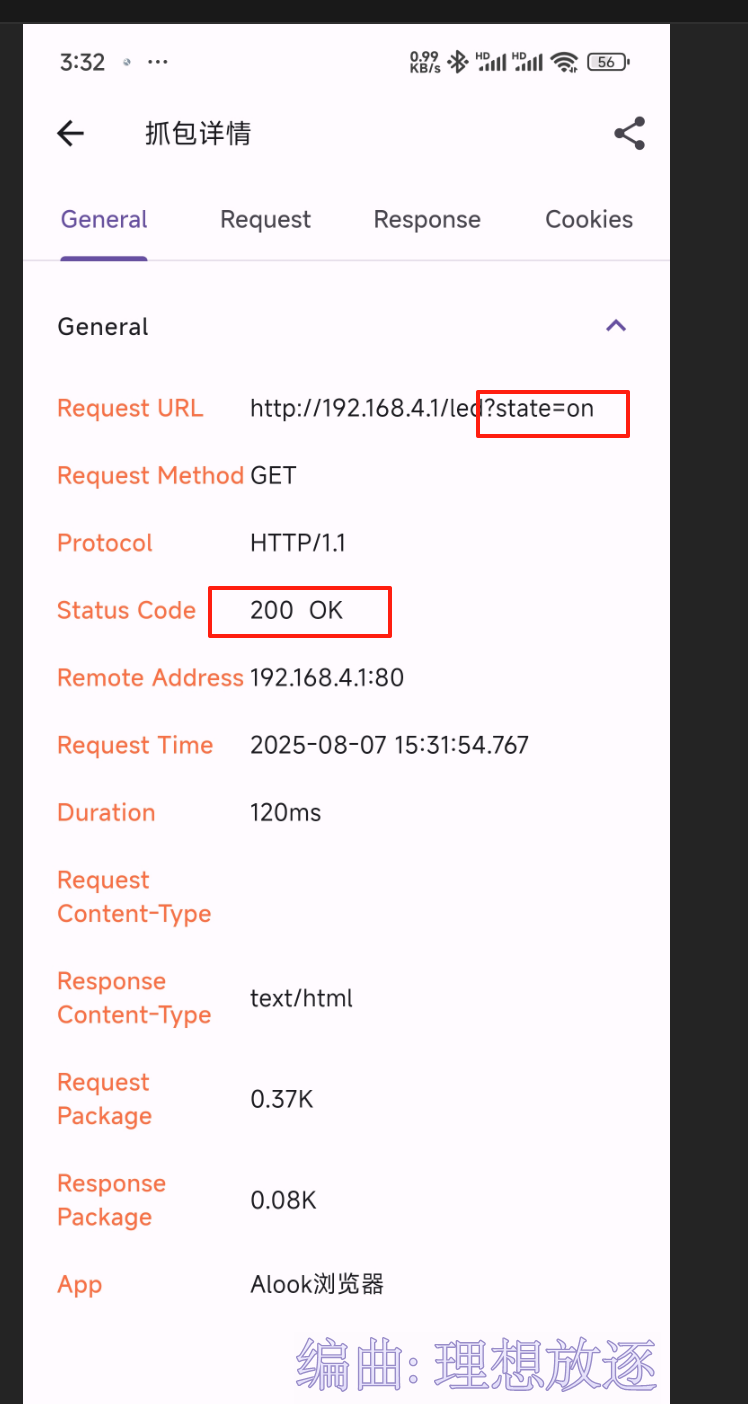

| 按下按键（触发发送led_on事件） | 按下按键（触发发送led_off事件） |
|---|---|
 |
 |
可以分析看到请求路径为/led

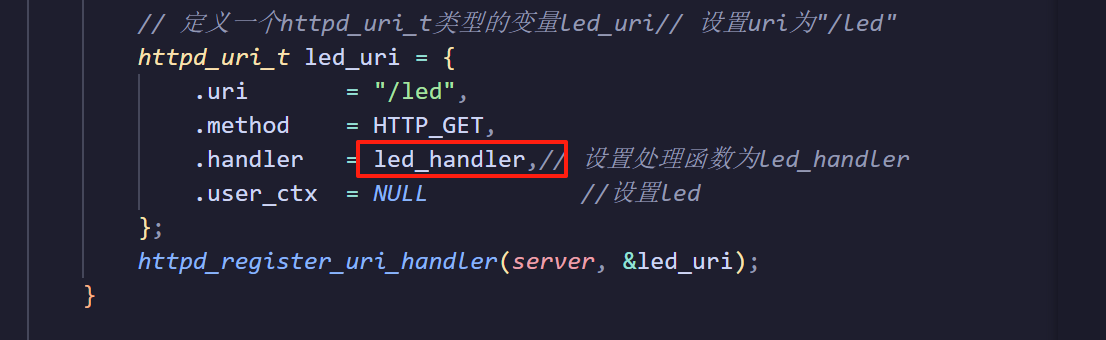

分析代码可知触发路径为/led的请求格式后，处理函数为led_handler
后面源码中有详细解释led_handler（）作用
在此简略说明处理过程：获取URL，查询键值对，判断值，做出处理
重要代码段分析
初始化NVS
c
// 初始化NVS（非易失性存储）闪存，用于存储WiFi配置等数据
ESP_ERROR_CHECK(nvs_flash_init());初始化 Wi-Fi AP 模式
c
void wifi_init_softap(void)
{
// 初始化网络接口
ESP_ERROR_CHECK(esp_netif_init());
// 创建默认事件循环
ESP_ERROR_CHECK(esp_event_loop_create_default());
// 创建默认的Wi-Fi AP网络接口
esp_netif_create_default_wifi_ap();
// 初始化Wi-Fi配置
wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
ESP_ERROR_CHECK(esp_wifi_init(&cfg));
// 配置Wi-Fi AP参数
wifi_config_t wifi_config = {
.ap = {
.ssid = "ESP32_WEB", // 设置SSID名称
.ssid_len = strlen("ESP32_WEB"), // SSID长度
.password = "12345678", // 设置密码
.max_connection = 2, // 最大连接数
.authmode = WIFI_AUTH_WPA_WPA2_PSK // 设置认证模式为WPA/WPA2
},
};
// 如果密码为空，则将认证模式设置为开放模式
if (strlen((char *)wifi_config.ap.password) == 0)
wifi_config.ap.authmode = WIFI_AUTH_OPEN;
// 设置Wi-Fi模式为AP模式
ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));
// 设置Wi-Fi配置
ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_AP, &wifi_config));
// 启动Wi-Fi
ESP_ERROR_CHECK(esp_wifi_start());
// 打印日志，显示Wi-Fi AP已启动的信息
ESP_LOGI(TAG, "Wi-Fi AP started. SSID:%s password:%s", "ESP32_WEB", "12345678");
}初始化外设led（略）
启动HTTP服务器（注册服务器响应函数）
c
// 启动 HTTP 服务器
httpd_handle_t start_webserver(void)
{
httpd_config_t config = HTTPD_DEFAULT_CONFIG();
httpd_handle_t server = NULL;
if (httpd_start(&server, &config) == ESP_OK) {
//注册根路径（/）的处理函数：
httpd_uri_t index_uri = {
.uri = "/",
.method = HTTP_GET,
.handler = index_handler,// 设置处理函数为index_handler
.user_ctx = NULL //回传html
};
httpd_register_uri_handler(server, &index_uri);//注册到服务器中
//注册 /led 路径的处理函数
// 定义一个httpd_uri_t类型的变量led_uri// 设置uri为"/led"
httpd_uri_t led_uri = {
.uri = "/led",
.method = HTTP_GET,
.handler = led_handler,// 设置处理函数为led_handler
.user_ctx = NULL //设置led
};
httpd_register_uri_handler(server, &led_uri);
}
return server;
}处理/根目录请求，返回 HTML
static esp_err_t index_handler(httpd_req_t *req)------
{
httpd_resp_set_type(req, "text/html");
return httpd_resp_send(req, (const char *)_binary_index_html_start,
_binary_index_html_end - _binary_index_html_start);
}处理 /led 控制请求
c
// 静态函数，用于处理LED控制请求
static esp_err_t led_handler(httpd_req_t *req)
{
// 定义一个字符数组，用于存储URL查询字符串
char buf[100];
// 获取URL查询字符串的长度，并加1
size_t len = httpd_req_get_url_query_len(req) + 1;
// 如果URL查询字符串的长度大于1
if (len > 1) {
// 获取URL查询字符串
httpd_req_get_url_query_str(req, buf, len);
// 定义一个字符数组，用于存储查询参数
char param[10];
// 如果查询参数为"state"
if (httpd_query_key_value(buf, "state", param, sizeof(param)) == ESP_OK) {
// 打印查询参数
ESP_LOGI(TAG, "LED state param: %s", param);
// 如果查询参数为"on"
if (strcmp(param, "on") == 0) {
// 设置LED引脚为高电平
gpio_set_level(LED_GPIO, 1);
// 设置LED状态为打开
led_on = true;
// 发送响应，LED已打开
httpd_resp_sendstr(req, "LED turned ON");
// 如果查询参数为"off"
} else if (strcmp(param, "off") == 0) {
// 设置LED引脚为低电平
gpio_set_level(LED_GPIO, 0);
// 设置LED状态为关闭
led_on = false;
// 发送响应，LED已关闭
httpd_resp_sendstr(req, "LED turned OFF");
// 如果查询参数不为"on"或"off"
} else {
// 发送响应，LED状态无效
httpd_resp_sendstr(req, "Invalid LED state");
}
// 如果查询参数不为"state"
} else {
// 发送响应，缺少"state"参数
httpd_resp_sendstr(req, "Missing 'state' param");
}
// 如果URL查询字符串的长度不大于1
} else {
// 发送响应，未提供查询参数
httpd_resp_sendstr(req, "No query provided");
}
// 返回ESP_OK
return ESP_OK;
}Web网页端（HTML）
触发部分
html
<script>
let ledOn = false; //定义变量，用于存储LED状态
function toggleLED() {
// 切换LED状态函数
ledOn = !ledOn;
//更新网页上显示的LED状态：
document.getElementById("led-status").innerText =
"当前状态: " + (ledOn ? "开启" : "关闭");
// 向ESP32发送HTTP GET请求（根据固件的URL接口设计修改）
//请求的URL为 /led?state=on 或 /led?state=off，根据 ledOn 的值决定：
fetch("/led?state=" + (ledOn ? "on" : "off"))
// then 方法处理ESP32的响应：
// 检查响应是否成功（response.ok）。
// 如果响应失败，抛出一个错误，提示"网络错误"。
// 如果成功，调用 response.text() 将响应内容转换为文本。
.then((response) => {
if (!response.ok) {
throw new Error("网络错误");
}
return response.text();
})
.then((data) => {
console.log("ESP响应:", data);
//打印ESP32返回的响应数据到浏览器的控制台，便于调试。
})
.catch((error) => {
alert("请求失败: " + error);
//捕获错误并弹出一个警告框，显示错误信息
});
}
</script>源码：
main.c
c
#include <string.h>
#include "esp_event.h"
#include "esp_log.h"
#include "esp_netif.h"
#include "nvs_flash.h"
#include "esp_wifi.h"
#include "esp_http_server.h"
#include "driver/gpio.h"
#define LED_GPIO GPIO_NUM_48 // 可根据板子修改，比如GPIO2或GPIO5
static const char *TAG = "WEB_LED";
// 嵌入的 HTML 网页内容
extern const uint8_t _binary_index_html_start[];
extern const uint8_t _binary_index_html_end[];
// LED 控制状态
static bool led_on = false;
// 处理根目录请求，返回 HTML
static esp_err_t index_handler(httpd_req_t *req)
{
httpd_resp_set_type(req, "text/html");
return httpd_resp_send(req, (const char *)_binary_index_html_start,
_binary_index_html_end - _binary_index_html_start);
}
// 处理 /led 控制请求
// 静态函数，用于处理LED控制请求
static esp_err_t led_handler(httpd_req_t *req)
{
// 定义一个字符数组，用于存储URL查询字符串
char buf[100];
// 获取URL查询字符串的长度，并加1
size_t len = httpd_req_get_url_query_len(req) + 1;
// 如果URL查询字符串的长度大于1
if (len > 1) {
// 获取URL查询字符串
httpd_req_get_url_query_str(req, buf, len);
// 定义一个字符数组，用于存储查询参数
char param[10];
// 如果查询参数为"state"
if (httpd_query_key_value(buf, "state", param, sizeof(param)) == ESP_OK) {
// 打印查询参数
ESP_LOGI(TAG, "LED state param: %s", param);
// 如果查询参数为"on"
if (strcmp(param, "on") == 0) {
// 设置LED引脚为高电平
gpio_set_level(LED_GPIO, 1);
// 设置LED状态为打开
led_on = true;
// 发送响应，LED已打开
httpd_resp_sendstr(req, "LED turned ON");
// 如果查询参数为"off"
} else if (strcmp(param, "off") == 0) {
// 设置LED引脚为低电平
gpio_set_level(LED_GPIO, 0);
// 设置LED状态为关闭
led_on = false;
// 发送响应，LED已关闭
httpd_resp_sendstr(req, "LED turned OFF");
// 如果查询参数不为"on"或"off"
} else {
// 发送响应，LED状态无效
httpd_resp_sendstr(req, "Invalid LED state");
}
// 如果查询参数不为"state"
} else {
// 发送响应，缺少"state"参数
httpd_resp_sendstr(req, "Missing 'state' param");
}
// 如果URL查询字符串的长度不大于1
} else {
// 发送响应，未提供查询参数
httpd_resp_sendstr(req, "No query provided");
}
// 返回ESP_OK
return ESP_OK;
}
// 初始化 GPIO
void led_gpio_init(void)
{
gpio_config_t io_conf = {
.pin_bit_mask = 1ULL << LED_GPIO,
.mode = GPIO_MODE_OUTPUT,
.pull_down_en = 0,
.pull_up_en = 0,
.intr_type = GPIO_INTR_DISABLE
};
gpio_config(&io_conf);
gpio_set_level(LED_GPIO, 0); // 默认关闭
}
// 启动 HTTP 服务器
httpd_handle_t start_webserver(void)
{
httpd_config_t config = HTTPD_DEFAULT_CONFIG();
httpd_handle_t server = NULL;
if (httpd_start(&server, &config) == ESP_OK) {
httpd_uri_t index_uri = {
.uri = "/",
.method = HTTP_GET,
.handler = index_handler,
.user_ctx = NULL
};
httpd_register_uri_handler(server, &index_uri);
// 定义一个httpd_uri_t类型的变量led_uri// 设置uri为"/led"
httpd_uri_t led_uri = {
.uri = "/led",
.method = HTTP_GET,
.handler = led_handler,
.user_ctx = NULL
};
httpd_register_uri_handler(server, &led_uri);
}
return server;
}
// 初始化 Wi-Fi AP 模式
void wifi_init_softap(void)
{
ESP_ERROR_CHECK(esp_netif_init());
ESP_ERROR_CHECK(esp_event_loop_create_default());
esp_netif_create_default_wifi_ap();
wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
ESP_ERROR_CHECK(esp_wifi_init(&cfg));
wifi_config_t wifi_config = {
.ap = {
.ssid = "ESP32_WEB",
.ssid_len = strlen("ESP32_WEB"),
.password = "12345678",
.max_connection = 2,
.authmode = WIFI_AUTH_WPA_WPA2_PSK
},
};
if (strlen((char *)wifi_config.ap.password) == 0)
wifi_config.ap.authmode = WIFI_AUTH_OPEN;
ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));
ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_AP, &wifi_config));
ESP_ERROR_CHECK(esp_wifi_start());
ESP_LOGI(TAG, "Wi-Fi AP started. SSID:%s password:%s", "ESP32_WEB", "12345678");
}
// 主函数
void app_main(void)
{
ESP_ERROR_CHECK(nvs_flash_init());
wifi_init_softap();
led_gpio_init();
start_webserver();
}index.html
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>ESP32 Web Server</title>
<style>
body {
background-color: #202020;
color: #fff;
text-align: center;
height: 100vh;
margin: 0;
display: flex;
flex-direction: column;
justify-content: center;
padding: 20px;
box-sizing: border-box;
font-family: Arial, "PingFang SC", "Microsoft YaHei", sans-serif;
}
h1 {
font-size: 5vw;
margin-bottom: 5vh;
}
#led-status {
font-size: 4vw;
margin-bottom: 2vh;
}
button {
padding: 10px 20px;
font-size: 4vw;
background-color: #0cc79e;
color: #202020;
border: none;
border-radius: 5px;
cursor: pointer;
}
button:hover {
background-color: #0aa386;
}
footer {
margin-top: auto;
padding: 20px;
border-top: 1px solid #444;
display: flex;
flex-direction: column;
align-items: flex-end;
font-size: 3vw;
}
footer small {
color: #aaa;
line-height: 1.5em;
word-break: break-word;
}
@media (max-width: 480px) {
footer {
align-items: flex-start;
}
}
</style>
</head>
<body>
<h1>ESP32 LED 控制</h1>
<div id="led-status">当前状态: 关闭</div>
<button onclick="toggleLED()">切换 LED 开关</button>
<footer>
天雾雨涟水
<small>简介：ESP32静态Web项目练习</small>
<small>本页面为静态网站，部署在ESP32S3(服务器)：</small>
<small style="color: #0cc79e"
>ESP32s3做服务器（AP模式），手机连接esp热点，浏览器进入192.168.4.1</small
>
<small style="color: #595d5c">html的内容很多，之后再慢慢优化界面</small>
<small style="color: #595d5c">将就着先用^V^</small>
<small style="color: #595d5c">给自己引流~</small>
<small style="color: #97a19e">个人博客链接:</small>
<small style="color: #25c099"
>https://www.cnblogs.com/tianwuyvlianshui/</small
>
<small style="color: #97a19e">Gitee链接:</small>
<small style="color: #25c099">https://gitee.com/sword-level_0/</small>
<small style="color: #97a19e">Github链接:</small>
<small style="color: #25c099">https://github.com/jianzhiji/</small>
</footer>
<script>
let ledOn = false;
function toggleLED() {
ledOn = !ledOn;
document.getElementById("led-status").innerText =
"当前状态: " + (ledOn ? "开启" : "关闭");
// 向ESP32发送GET请求（根据你固件的URL接口设计修改）
fetch("/led?state=" + (ledOn ? "on" : "off"))
.then((response) => {
if (!response.ok) {
throw new Error("网络错误");
}
return response.text();
})
.then((data) => {
console.log("ESP响应:", data);
})
.catch((error) => {
alert("请求失败: " + error);
});
}
</script>
</body>
</html>CMakeLists.txt
c
idf_component_register(SRCS "main.c"
INCLUDE_DIRS ".")
# 嵌入 HTML 和 PNG 到可执行文件(将源文件转化成bin，二进制文件)
target_add_binary_data(${COMPONENT_TARGET} "index.html" TEXT)
