BGP综合实验_Te. &BGP笔记

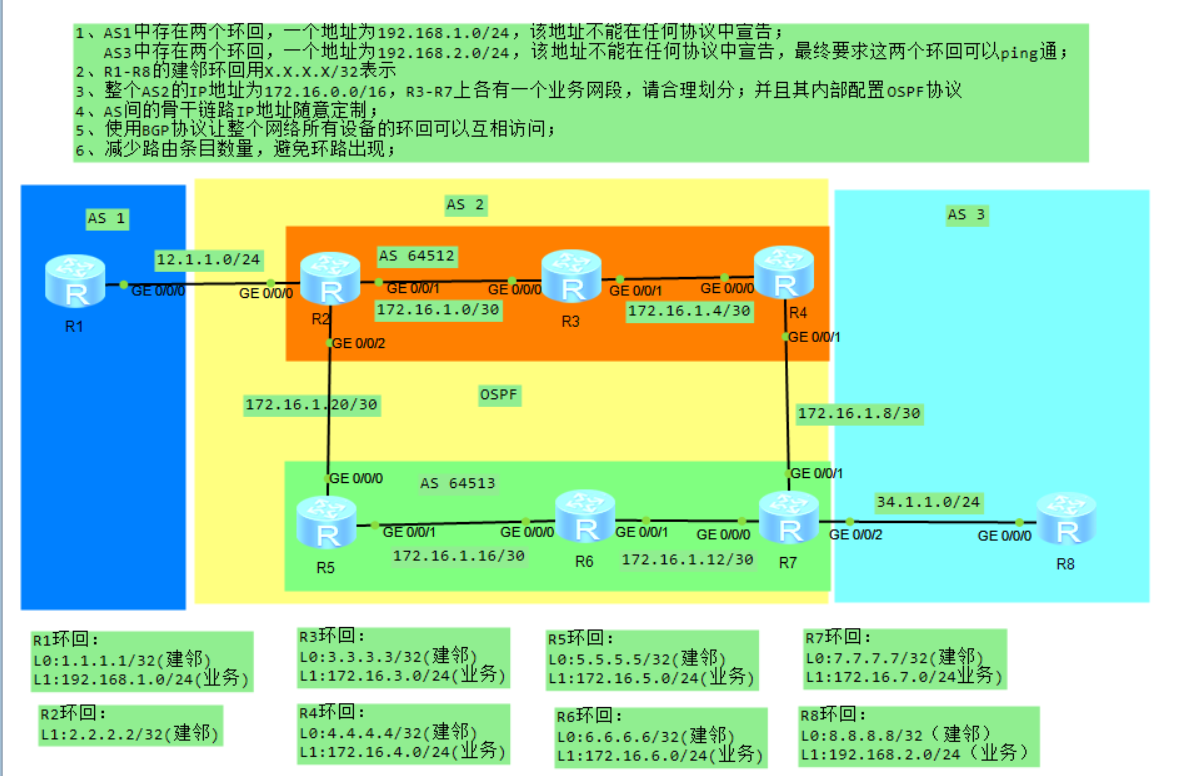

实验需求

1、AS1中存在两个环回，一个地址为192.168.1.0/24，该地址不能在任何协议中宣告；AS3中存在两个环回，一个地址为192.168.2.0/24，该地址不能在任何协议中宣告，最终要求这两个环回可以ping通；

2、R1-R8的建邻环回用x.x.x.x/32表示；整个AS2的IP地址为172.16.0.0/16，请合理划分；并且其内部配置OSPF协议；

3、AS间的骨干链路IP地址随意定制；

4、使用BGP协议让整个网络所有设备的环回可以互相访问；

5、减少路由条目数量，避免环路出现；

需求分析

AS1和AS3中的环回地址

要求：

AS1中有两个环回地址（192.168.1.0/24），这两个地址不能被任何协议（如BGP、OSPF等）宣告。

AS3中有两个环回地址（192.168.2.0/24），同样不能被任何协议宣告。

最终这两个环回地址需要能够ping通。

分析：

需要确保这两个地址不通过BGP或OSPF进行广告传播，应该在协议配置中排除它们的宣告。

可能需要通过静态路由或在路由策略中进行特殊配置，保证这些环回地址之间的连通性。

解决方案：使用静态路由，或者通过BGP/OSPF策略控制这些地址的传播。BGP的network指令可以用来指定哪些网络可以被宣告，而不宣告这些环回地址。

R1-R8的环回地址

要求：

R1到R8之间的环回地址使用x.x.x.x/32表示。

对应的AS2的IP地址范围是172.16.0.0/16，需要合理划分该范围并配置OSPF。

分析：

每个路由器的环回地址可以被分配一个唯一的/32地址，用于进行OSPF的邻接建立。

解决方案：在172.16.0.0/16的地址范围内，可以为每个路由器的环回接口划分一个独立的/32地址。OSPF的邻接可以通过环回地址建立，并且/32地址在OSPF中会被作为一个"可达的网络"进行传播。

AS间的骨干链路IP地址

要求：

骨干链路的IP地址可以随意定制。

分析：

骨干链路是连接不同AS的关键，IP地址可以灵活分配，确保网络之间的连通性即可。

解决方案：可根据需要选择合适的IP地址范围，确保不同AS之间的路由能够顺利传递。一般情况下，可以选择私有地址段（如10.x.x.x、172.x.x.x、192.168.x.x）来作为骨干链路的地址。

使用BGP协议实现环回互通

要求：

使用BGP协议让所有设备的环回接口可以互相访问。

分析：

BGP协议需要在AS间进行配置，广告环回地址。

解决方案：在每个AS内配置BGP，使得各个AS的路由器能够通过BGP广告环回接口的地址，同时利用AS间的骨干链路互通。需要在BGP配置中合理设置network指令、路由过滤和策略等。

减少路由条目数量，避免环路

要求：

尽量减少路由条目数量，避免路由环路的产生。

分析：

可以通过配置路由过滤（如BGP的prefix-list、route-map等）来限制某些路由的传递，避免不必要的路由条目。

使用OSPF的区域划分，限制路由传播范围，也有助于减少路由表的大小。

解决方案：对BGP使用合理的策略，避免将不必要的网络广告出去，防止路由环路的出现；使用OSPF的区域划分（例如骨干区域、普通区域）来控制路由的传播。

实验过程：

配置IP和环路

$R1$ int g0/0/0

$R1-GigabitEthernet0/0/0$ ip add 12.1.1.1 24

$R1-GigabitEthernet0/0/0$ int l0

$R1-LoopBack0$ ip add 172.16.0.1 32

$R1-LoopBack0$ int l1

$R1-LoopBack1$ ip add 192.168.1.1 24

$R2$ int g0/0/0

$R2-GigabitEthernet0/0/0$ ip add 12.1.1.2 24

$R2-GigabitEthernet0/0/0$ int g0/0/1

$R2-GigabitEthernet0/0/1$ ip add 172.16.1.1 30

$R2-GigabitEthernet0/0/1$ int g0/0/2

$R2-GigabitEthernet0/0/2$ ip add 172.16.1.21 30

$R2-GigabitEthernet0/0/2$ int l0

$R2-LoopBack0$ ip add 172.16.0.2 32

$R3$ int g0/0/0

$R3-GigabitEthernet0/0/0$ ip add 172.16.1.2 30

$R3-GigabitEthernet0/0/0$ int g0/0/1

$R3-GigabitEthernet0/0/1$ ip add 172.16.1.5 30

$R3-GigabitEthernet0/0/1$ int l0

$R3-LoopBack0$ ip add 172.16.0.3 32

$R3-LoopBack0$ int l1

$R3-LoopBack1$ ip add 172.16.3.1 24

$R4$ int g0/0/0

$R4-GigabitEthernet0/0/0$ ip add 172.16.1.6 30

$R4-GigabitEthernet0/0/0$ int g0/0/1

$R4-GigabitEthernet0/0/1$ ip add 172.16.1.9 30

$R4-GigabitEthernet0/0/1$ int l0

$R4-LoopBack0$ ip add 172.16.0.4 32

$R4-LoopBack0$ int l1

$R4-LoopBack1$ ip add 172.16.4.1 24

$R5$ int g0/0/0

$R5-GigabitEthernet0/0/0$ ip add 172.16.1.22 30

$R5-GigabitEthernet0/0/0$ int g0/0/1

$R5-GigabitEthernet0/0/1$ ip add 172.16.1.17 30

$R5-GigabitEthernet0/0/1$ int l0

$R5-LoopBack0$ ip add 172.16.0.5 32

$R5-LoopBack0$ int l1

$R5-LoopBack1$ ip add 172.16.5.1 32

$R6$ int g0/0/0

$R6-GigabitEthernet0/0/0$ ip add 172.16.1.18 30

$R6-GigabitEthernet0/0/0$ int g0/0/1

$R6-GigabitEthernet0/0/1$ ip add 172.16.1.13 30

$R6-GigabitEthernet0/0/1$ int l0

$R6-LoopBack0$ ip add 172.16.0.6 32

$R6-LoopBack0$ int l1

$R6-LoopBack1$ ip add 172.16.6.1 24

$R7$ int g0/0/0

$R7-GigabitEthernet0/0/0$ ip add 172.16.1.14 30

$R7-GigabitEthernet0/0/0$ int g0/0/1

$R7-GigabitEthernet0/0/1$ ip add 172.16.1.10 30

$R7-GigabitEthernet0/0/1$ int g0/0/2

$R7-GigabitEthernet0/0/2$ ip add 34.1.1.7 24

$R7-GigabitEthernet0/0/2$ int l0

$R7-LoopBack0$ ip address 172.16.0.7 32

$R7-LoopBack0$ int l1

$R7-LoopBack1$ ip address 172.16.7.1 24

$R8$ int g0/0/0

$R8-GigabitEthernet0/0/0$ ip address 34.1.1.8 24

$R8-GigabitEthernet0/0/0$ int l0

$R8-LoopBack0$ ip add 172.16.0.8 32

$R8-LoopBack0$ int l1

$R8-LoopBack1$ ip add 192.168.2.1 24

ospf协议

$R2$ ospf 1 router-id 2.2.2.2

$R2-ospf-1$ a 0

$R2-ospf-1-area-0.0.0.0$ network 172.16.0.2 0.0.0.0

$R2-ospf-1-area-0.0.0.0$ network 172.16.1.0 0.0.0.3

$R2-ospf-1-area-0.0.0.0$ network 172.16.1.20 0.0.0.3

$R3$ ospf 1 router-id 3.3.3.3

$R3-ospf-1$ a 0

$R3-ospf-1-area-0.0.0.0$ network 172.16.1.0 0.0.0.3

$R3-ospf-1-area-0.0.0.0$ network 172.16.1.4 0.0.0.3

$R3-ospf-1-area-0.0.0.0$ network 172.16.0.3 0.0.0.0

$R3-ospf-1-area-0.0.0.0$ network 172.16.3.0 0.0.0.255

$R4$ ospf 1 router-id 4.4.4.4

$R4-ospf-1$ a 0

$R4-ospf-1-area-0.0.0.0$ network 172.16.0.4 0.0.0.0

$R4-ospf-1-area-0.0.0.0$ network 172.16.1.4 0.0.0.3

$R4-ospf-1-area-0.0.0.0$ network 172.16.1.8 0.0.0.3

$R4-ospf-1-area-0.0.0.0$ network 172.16.4.0 0.0.0.255

$R5$ ospf 1 router-id 5.5.5.5

$R5-ospf-1$ a 0

$R5-ospf-1-area-0.0.0.0$ network 172.16.1.20 0.0.0.3

$R5-ospf-1-area-0.0.0.0$ network 172.16.1.16 0.0.0.3

$R5-ospf-1-area-0.0.0.0$ network 172.16.0.5 0.0.0.0

$R5-ospf-1-area-0.0.0.0$ network 172.16.5.0 0.0.0.255

$R6$ ospf 1 router-id 6.6.6.6

$R6-ospf-1$ a 0

$R6-ospf-1-area-0.0.0.0$ network 172.16.0.6 0.0.0.0

$R6-ospf-1-area-0.0.0.0$ network 172.16.1.12 0.0.0.3

$R6-ospf-1-area-0.0.0.0$ network 172.16.1.16 0.0.0.3

$R6-ospf-1-area-0.0.0.0$ network 172.16.6.0 0.0.0.255

$R7$ ospf 1 router-id 7.7.7.7

$R7-ospf-1$ a 0

$R7-ospf-1-area-0.0.0.0$ network 172.16.0.7 0.0.0.0

$R7-ospf-1-area-0.0.0.0$ network 172.16.1.8 0.0.0.3

$R7-ospf-1-area-0.0.0.0$ network 172.16.1.12 0.0.0.3

$R7-ospf-1-area-0.0.0.0$ network 172.16.7.0 0.0.0.255

BGP建邻

$R1$ bgp 1

$R1-bgp$ peer 12.1.1.2 as-number 2

$R2$ bgp 64512

$R2-bgp$ confederation id 2

$R2-bgp$ confederation peer-as 64513

$R2-bgp$ peer 12.1.1.1 as-number 1

$R2-bgp$ peer 172.16.1.22 as-number 64513

$R2-bgp$ peer 172.16.1.22 next-hop-local

$R5$ bgp 64513

$R5-bgp$ confederation id 2

$R5-bgp$ confederation peer-as 64512

$R5-bgp$ peer 172.16.1.21 as-number 64512

$R5-bgp$ peer 172.16.1.21 next-hop-local

$R7$ bgp 64513

$R7-bgp$ peer 34.1.1.8 as-number 3

$R8$ bgp 3

$R8-bgp$ peer 34.1.1.7 as-number 2

IBGP建邻

$R2$ bgp 64512

$R2-bgp$ peer 172.16.0.3 as-number 64512

$R2-bgp$ peer 172.16.0.3 connect-interface l0

$R2-bgp$ peer 172.16.0.3 next-hop-local

$R3$ bgp 64512

$R3-bgp$ confederation id 2

$R3-bgp$ peer 172.16.0.2 as-number 64512

$R3-bgp$ peer 172.16.0.2 connect-interface l0

$R3-bgp$ peer 172.16.0.4 as-number 64512

$R3-bgp$ peer 172.16.0.4 connect-interface l0

$R4$ bgp 64512

$R4-bgp$ confederation id 2

$R4-bgp$ peer 172.16.0.3 as-number 64512

$R4-bgp$ peer 172.16.0.3 next-hop-local

$R5$ bgp 64513

$R5-bgp$ peer 172.16.0.6 as-number 64513

$R5-bgp$ peer 172.16.0.6 connect-interface l0

$R5-bgp$ peer 172.16.0.6 next-hop-local

$R6$ bgp 64513

$R6-bgp$ confederation id 2

$R6-bgp$ peer 172.16.0.5 as-number 64513

$R6-bgp$ peer 172.16.0.5 connect-interface l0

$R6-bgp$ peer 172.16.0.7 as-number 64513

$R6-bgp$ peer 172.16.0.7 connect-interface l0

$R7$ bgp 64513

$R7-bgp$ confederation id 2

$R7-bgp$ peer 172.16.0.6 as-number 64513

$R7-bgp$ peer 172.16.0.6 connect-interface l0

$R7-bgp$ peer 172.16.0.6 next-hop-local

配置反射器

$R3-bgp$ peer 172.16.0.4 reflect-client

$R6-bgp$ peer 172.16.0.7 reflect-client

BGP宣告环回

$R2$ ip route-static 172.16.0.0 16 NULL 0

$R2-bgp$ network 172.16.0.0 16

$R7$ ip route-static 172.16.0.0 16 NULL 0

$R7-bgp$ network 172.16.0.0 16

R1 R8环回互访

$R1$ interface Tunnel 0/0/0

$R1-Tunnel0/0/0$ ip add 10.1.1.1 24

$R1-Tunnel0/0/0$ tunnel-protocol gre

$R1-Tunnel0/0/0$ source 172.16.0.1

$R1-Tunnel0/0/0$ destination 172.16.0.8

$R1$ ip route-static 192.168.2.0 24 10.1.1.2

$R8$ int Tunnel 0/0/0

$R8-Tunnel0/0/0$ ip address 10.1.1.2 24

$R8-Tunnel0/0/0$ tunnel-protocol gre

$R8-Tunnel0/0/0$ source 172.16.0.8

$R8-Tunnel0/0/0$ destination 172.16.0.1

$R8$ ip route-static 192.168.1.0 24 10.1.1.1

一、BGP路由选路原则（13条）

丢弃下一跳（NEXT_HOP）不可达的路由。
优选Preferred-value值最大的路由（默认0，取值0~65535，H3C和华为私有属性）。
优选本地优先级（LOCAL_PREF）最高的路由。
依次选择network命令生成的路由、import-route命令引入的路由、聚合路由。
优选AS路径（AS_PATH）最短的路由。
依次选择ORIGIN属性为IGP、EGP、Incomplete的路由。
优选MED值最低的路由。
依次选择从EBGP、联盟EBGP、联盟IBGP、IBGP学来的路由。
优选下一跳度量值（通过IGP到达下一跳的度量）最低的路由。
优选CLUSTER_LIST长度最短的路由。
优选ORIGINATOR_ID最小的路由。
优选Router ID最小的路由器发布的路由。
优选IP地址最小的对等体发布的路由。

二、BGP负载分担时的选路

背景：BGP默认选出唯一最优路由，可通过配置命令或路由策略修改属性实现负载分担，如 maximum load-balancing 2 允许最多2条等价路径。
与IGP的区别：

IGP通过自身路由算法，对度量值相等的路由进行负载分担。
BGP无路由计算算法，基于选路规则有条件地实现负载分担。

三、BGP路由的发布策略

只将最优路由发布给对等体（默认发布BGP路由表最优路由，配置 active-route-advertise 则发布IP路由表最优路由）。
只发布自己使用的最优路由。
从EBGP获得的路由向所有BGP对等体发布。
从IBGP获得的路由不向IBGP对等体发布（IBGP水平分割），但会发布给EBGP对等体。
BGP连接建立后，向新对等体发布所有满足条件的路由，后续仅在路由变化时发布更新。

四、BGP属性（控制选路的方法）

公认属性（所有路由器必须识别）

公认必遵属性（BGP路由必须携带）

AS_path：记录路由经过的AS编号，用于AS防环，选路时AS_PATH短的优先。
next-hop：下一跳地址。向EBGP邻居发布路由时，下一跳为EBGP邻居地址；向IBGP邻居发布时，下一跳不变，可通过命令修改为本地地址。
origin：描述路由来源，属性值优选顺序为IGP>EGP>Incomplete。

公认可选属性（所有路由器识别，非必须携带）

local-perference：本地优先级，仅在IBGP邻居间传递，默认值100，值大的优先，用于AS内选择离开本AS的最佳路由。
Atomic-aggregate：自动聚合属性，BGP支持自动或手动聚合。

可选属性

可选传递属性（路由器可不识别，但会传递）

aggregator：手动聚合属性。
community：团体属性。

可选非传递属性（路由器可不识别，且不传递）

clustor_list：集群列表。
originator_id：集群ID。
MED：多出口鉴别器，用于判断流量进入AS的最优路径，仅在相邻AS间传递，默认值0（network路由）或原IGP的cost（引入路由），值小的优先。

preferred-value

首选项，H3C和华为私有属性，默认0，取值0~65535，值大的路由优先。

五、属性控制的选择建议

影响下游所有路由器选路：使用AS-PATH。
影响本AS内部某个路由器选路：使用Local-preference。
影响下游某一个AS的路由器选路：使用MED。
影响某一台路由器选路：使用preferred-value。

六、属性控制方法

通过路由策略实现，对匹配的路由用 Apply 子句修改属性，在邻居的入/出方向调用策略，空节点允许其他网段通过。

BGP对等体组、聚合、路由反射器、联盟、团体属性

七、BGP协议特性

负责在自治系统间传递路由，AS内部路由扩散依靠IGP。
是路径矢量协议，一跳为一个自治系统，路由在AS间传递时下一跳会变化，在AS内部传递时下一跳不变。
具有AS防环机制，通过AS_PATH属性，当路由的AS_PATH中包含本AS编号时不学习该路由。
基于TCP协议传输，端口号179，需手动配置邻居。
第一次网络收敛发送完整路由表，后续只发送增量更新。
有多种属性可控制路由选择。
支持路由聚合。
可进行路由过滤和路由策略配置。

八、BGP基本术语

BGP Speaker：运行BGP协议的路由器。
BGP Peer：相互存在TCP连接、交换路由信息的BGP Speaker。
BGP对等体：
EBGP对等体：跨AS的邻居，一般物理直连，从其获得的路由会向所有对等体通告。
IBGP对等体：同一AS内部的邻居。
邻居可以直连，也可以非直连。

九、BGP规划问题（路由黑洞）

产生原因：IBGP邻居之间存在未运行BGP协议的路由器，无法获得BGP路由，导致数据包被丢弃。
解决方法：
BGP引入IGP。
在黑洞路由器上配置目的网段的静态路由。
建立IBGP全连接（存在IBGP水平分割机制，从IBGP邻居学习的路由不传递给其他IBGP邻居）。
使用BGP路由反射器（无视IBGP防环机制，减少邻居关系数量）。
采用BGP联盟（减少邻居关系数量，受IBGP水平分割限制）。

十、BGP环路问题（水平分割）

EBGP水平分割：通过AS_PATH属性防环，学习到的路由中若有本地AS号则拒绝学习。
IBGP水平分割：路由器从一个IBGP对等体学习到的BGP路由，不会通告给其他IBGP对等体。

十一、BGP消息种类

头部信息：包含标记（解决协议兼容性）、长度（指示报文长度）、类型（指示报文类型）。
数据包种类：
Open：建立BGP对等体连接，携带route-id，包含保持时间、可选参数等。
Keepalive：周期性发送以保持连接有效性，默认每60秒发送，超时时间180秒。
Update：携带路由更新信息，包括要撤销和新增的路由及相关属性。
Notification：检测到错误状态时发送，之后关闭BGP连接。
Router-refresh：改变路由策略后，要求对等体重发指定地址族的完整路由表，仅支持该能力的路由器会响应。

十二、BGP状态机

Idle：空闲状态，停留30秒，准备TCP连接并监视远程对等体。
Connect：TCP连接中，连接失败进入Active状态。
Active：TCP主动连接方，连接未成功则反复尝试。
OpenSent：成功建立TCP连接，发送open报文，等待对方open报文。
OpenConfirm：收到open报文，发送Keepalive报文，等待第一个Keepalive报文。
Established：收到Keepalive报文，成功建立邻居关系。

十三、BGP邻居建立条件

IBGP：
物理口建邻：建议使用直连接口地址。
环回口建邻：对方接口有IP地址且TCP可达，更新源地址需与指定邻居地址一致，无需直连。
EBGP：
物理口建邻：建议使用直连接口地址。
环回口建邻：对方接口有IP地址且TCP可达，可修改最大跳数实现非直连，更新源地址需与指定邻居地址一致。
注意：默认IBGP邻居间数据包TTL为255，EBGP为1，环回建立EBGP邻居需修改TTL值。

十四、BGP基本配置

启动与创建连接：启动BGP，配置router-id，指定对等体及AS号，创建地址族并使能交换路由信息能力。
优化连接：指定建立TCP连接的源接口，设置EBGP对等体最大跳数。
生成路由：将本地路由发布到BGP路由表，或引入其它路由协议的路由。
查看命令：display bgp peer（查看对等体信息）、display bgp routing-table（查看路由表）。
