基于 AMDXCVU47P HBM2 FPGA 的 2 路 100G 光纤 PCIe 高性能计算加速卡

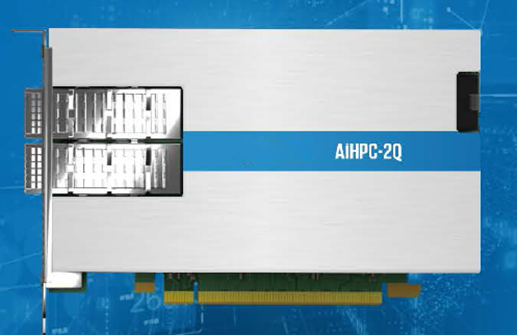

基于AMD XCVU47P HBM2 FPGA的2路100G光纤PCIe高性能计算加速卡,该高性能计算加速卡是基于PCIe Gen3.0 x16, 全高半长FHHL、单槽宽度、主被动散热方式均支持,硬件接口和封装尺寸完全可以替代AMD U55C。

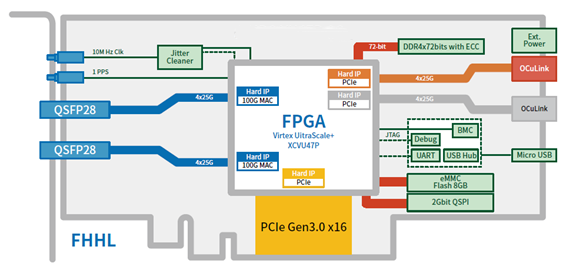

该产品核心技术依托于FPGA资源特性,充分利用了VU47P FPGA 独特的HBM2、GTY、PCIe、SERDES等硬件资源,构建了一款满足最大两路100G QSFP28光接口, 2组SlimSAS连接器扩展,PCIE Gen3.0 x16 FHHL单槽位加速卡。提供CentOS7 Linux测试驱动、源代码、API软件等技术与服务,便于用户二次开发和应用。

产品规格

FPGA

· Virtex Ultrascale+ VU47P HBM2 FPGA

内置存储

· 1Gbit BPI 存储,用于启动 FPGA

· 外置最高8GB 72bits DDR4-2400MT/s

主机接口

· PCIe Gen3.0 x16 接口直连 FPGA, 与 PCIe 硬核 IP 相连

网络侧接口

· 2x100G QSFP28 光口

· 2组 SlimSAS 连接器扩展

扩展外设接口

· Type-C 接口,用于 FPGA 在线调试

冷却系统

· 标准:单槽位主被动散热均支持

管理控制器 (BMC)

· 电压、电流、温度监控

· 电源时序管理和复位

· 现场升级

· FPGA 配置和控制

· 时钟配置

· 低带宽 BMC-FPGA 通信与 SM-Bus 总线链接

· 防止拷贝配置文件

电源

· 来自 PCIe 插槽的板载电源

· 支持外接 +12VATX 接口电源

· 功耗与应用有关

· 最大功耗约 150W

环境

· 工作温度:-40℃ 至 85℃

质量

· 制造标准符合 IPC-A-6102 级标准

· 符合 RoHS 标准

外形尺寸

· FHHL 全高半长 PCIe 插槽卡

· 尺寸:167.7mm x 111.15mm

软件包 / 板级支持包

· 固件加载

· 主机管理

· 固件升级

· 标准演示程序
