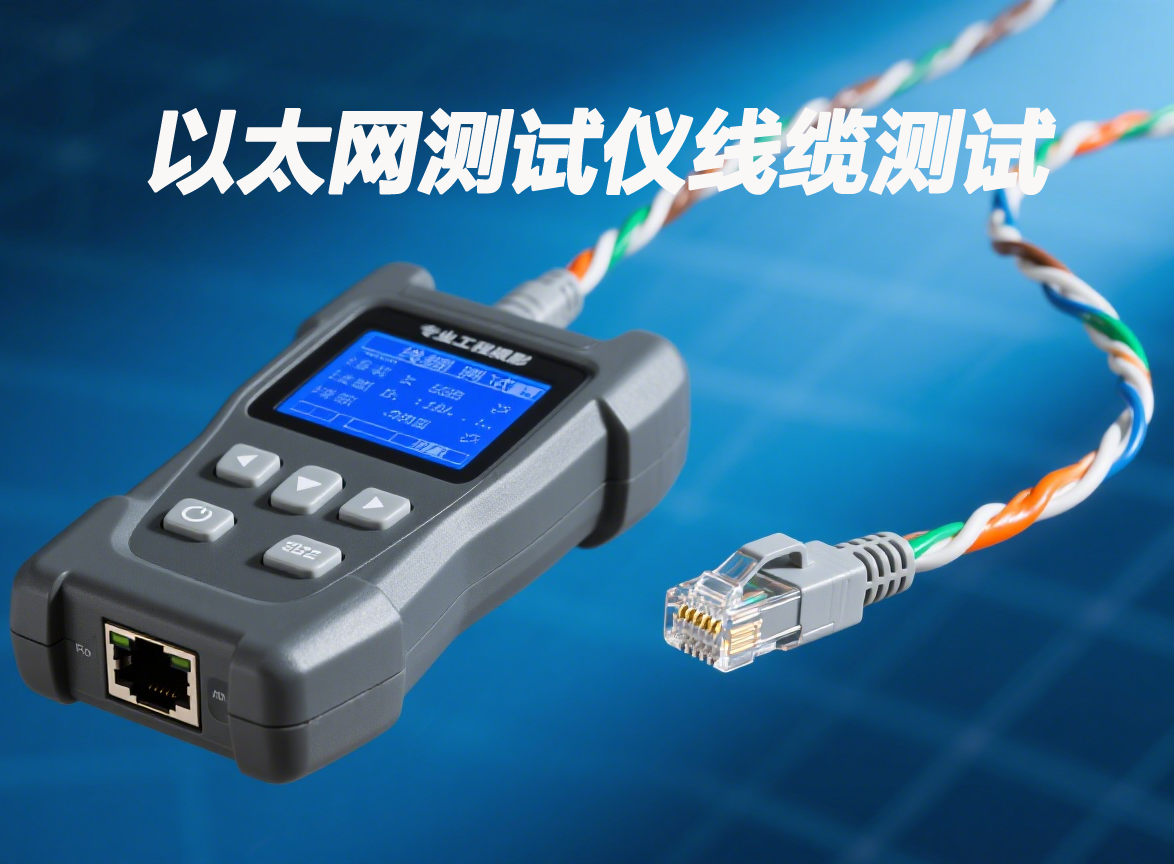

以太网测试仪的线缆测试功能是验证网络线缆（如双绞线、光纤等）物理连接、电气特性及传输性能的核心工具，确保线缆能稳定支持目标以太网速率（如1G、10G等）。以下从测试维度、核心参数、标准依据、故障定位等角度详解其功能：
一、线缆测试的核心维度
以太网线缆测试需覆盖连接性验证、电气性能、传输性能三大维度，兼顾「是否连通」「电气特性是否达标」「传输信号是否可靠」三大问题。
二、分维度详解
1. 连接性验证：物理连接是否正确
目的：确认线缆的物理连接状态（通断、线序、短路/开路等），避免「线缆插错」「接触不良」等低级故障。
-
线序检测 ：
双绞线（如RJ45）需按标准线序（T568A/T568B）连接，否则会导致链路不通或性能下降。测试仪可自动识别线序，标注每根线（1~8芯）的连接状态（通/断/反接/交叉），并提示「直通线」「交叉线」或「错对」（如1和3芯交叉）。
-
通断/短路/开路检测：
- 通断：检测每根线是否导通（如断芯、接触不良会报错）。
- 短路：线对间或线与屏蔽层短路（如1和2芯短路）。
- 开路：线缆中间断裂或端接不良导致信号中断（如8芯断在中间）。
-
交叉/错对识别 ：
若线序未按标准排列（如T568A和T568B混用），测试仪会标记「错对」；若1-3、2-6芯交叉（传统交叉线做法），会提示「交叉线」（现代设备多支持自动翻转，但测试仪仍需识别）。
2. 电气性能测试：电气特性是否达标
目的：评估线缆的电气稳定性，避免「电阻过大」「绝缘不良」等导致的信号衰减或干扰。
-
直流电阻 ：
线缆的直流电阻需符合标准（如Cat6线对直流电阻≤25Ω/100m）。电阻过大会导致信号衰减增加，影响长距离传输（尤其千兆以上网络）。
-
绝缘电阻 ：
线对之间、线对与屏蔽层的绝缘电阻需≥一定阈值（如Cat6要求≥100MΩ）。绝缘不良会导致漏电流，引发串扰或信号干扰。
-
电容 （可选）：
线对的分布电容需符合标准（如Cat6线对间电容≤5.6nF/100m）。电容过大会影响高频信号传输，导致信号失真。
3. 传输性能测试：信号传输是否可靠
目的：验证线缆对数字信号的传输能力，确保满足目标以太网速率的性能要求（如Cat5e支持千兆，Cat6A支持10G）。
-
衰减（Attenuation） ：
信号在传输中的损耗，频率越高衰减越大（如250MHz下Cat6衰减≤24dB/100m）。衰减超标会导致接收端信号弱，误码率上升。
-
近端串扰（NEXT, Near-End Crosstalk） ：
一个线对发送信号时，在近端其他线对上感应到的噪声（因电磁耦合）。NEXT越差（值越小），串扰越严重。Cat6要求250MHz下NEXT≥44dB（近端串扰需控制在-44dB以下）。
-
远端串扰（FEXT, Far-End Crosstalk） ：
在远端测量的串扰，现代设备通过均衡技术可补偿FEXT影响，但测试时仍需关注（如PSFEXT，功率和远端串扰）。
-
回波损耗（Return Loss） ：
信号因阻抗不连续（如连接器不良、线缆弯曲）反射回来的损耗。回波损耗越大（反射越小），信号越干净。Cat6要求250MHz下回波损耗≥10dB。
-
传输时延（Delay） ：
信号从发送端到接收端的时间（单位：ns）。时延需符合标准（如Cat6时延≤570ns/100m），过长会影响实时通信（如语音/视频）。
-
时延差（Delay Skew） ：
线对之间的时延差（如1-2芯和3-6芯的时延差）。千兆以上网络并行传输数据，时延差过大会导致数据不同步，接收端无法解码。Cat6要求时延差≤45ns/100m。
三、测试标准：判断Pass/Fail的依据
线缆性能需符合国际/行业规范，常见标准如下：
| 标准体系 | 类别/等级 | 适用速率 | 关键参数（示例） |
|---|---|---|---|
| TIA/EIA | Cat5e（超5类） | 1Gbps | 衰减≤24dB（100MHz）、NEXT≥27dB |
| TIA/EIA | Cat6（6类） | 10Gbps | 衰减≤24dB（250MHz）、NEXT≥44dB |
| ISO | Class E（6类） | 10Gbps | 衰减≤24dB（250MHz）、NEXT≥44dB |
| TIA/EIA | Cat6A（超6类） | 10Gbps | 衰减≤24dB（500MHz）、NEXT≥46dB |
| ISO | Class EA | 10Gbps | 衰减≤24dB（500MHz）、NEXT≥46dB |
测试仪会按所选标准（如Cat6）测试参数，若所有指标均达标则显示「Pass」，否则标记具体超标参数（如「NEXT Fail @250MHz」）。
四、故障定位：精准定位线缆问题
线缆故障（如断芯、短路）需定位具体位置，便于维修。测试仪通过**时域反射（TDR, Time-Domain Reflectometry）**技术实现：
-
原理：向线缆发送脉冲信号，若遇故障（开路/短路），信号会反射回来。通过测量反射时间差，结合信号传播速度（约0.67c，c为光速），计算故障点距离。
-
示例：若TDR显示断点在35米处，则线缆中间35米位置断芯（如被压断、老化断裂）。
五、智能测试仪的附加功能
现代以太网测试仪（如Fluke DSX系列、IDEAL SignalTEK）集成图形化界面与智能分析，提升测试效率：
- 图形化展示：线序图、衰减/NEXT曲线、故障点标记（如断点35米）。
- 自动远端测试：通过远端环路器自动环回信号，无需人工去远端操作（适合长距离线缆测试）。
- 报告生成：导出PDF/CSV报告，包含测试结果、故障类型、标准符合情况，便于归档与追溯。
- 多线缆支持：支持双绞线（UTP/STP）、同轴（现少用）、光纤（需选配光模块，测光功率、损耗等）。
六、总结
以太网测试仪的线缆测试功能是「连接性+电气+传输」三维一体的验证体系：
- 连接性：解决「是否连通」「线序是否正确」的基础问题；
- 电气性能：规避「电阻过大」「绝缘不良」的电气风险；
- 传输性能：确保线缆能支持目标速率（如10G）的稳定传输，符合Cat5e/6/6A等标准；
- 故障定位：通过TDR精准定位断点、短路点，提升维修效率。
通过系统测试，可全面评估线缆质量，避免因线缆问题导致的网络故障（如丢包、速率不达标）。
