【运维心得】三步10分钟拆装笔记本键盘

目录

工具准备

第一步:拆螺丝

第二步:拆除键盘模块

第三步:新键盘安装

最终检验和总结


如果你买到跟我型号一样的笔记本,那么有福了。

该型号Dell笔记本采用模块化设计,键盘区域与主板通过独立螺丝固定,无需完全拆卸机身即可更换键盘。背板预留了专用维修开口,仅需处理两颗螺丝即可完成操作,大幅降低维修难度。

工具准备

  • 十字螺丝刀(PH00规格)
  • 塑料撬棒或废弃信用卡
  • 防静电手环(可选)
  • 替换键盘(需确认型号完全匹配)

第一步:拆螺丝

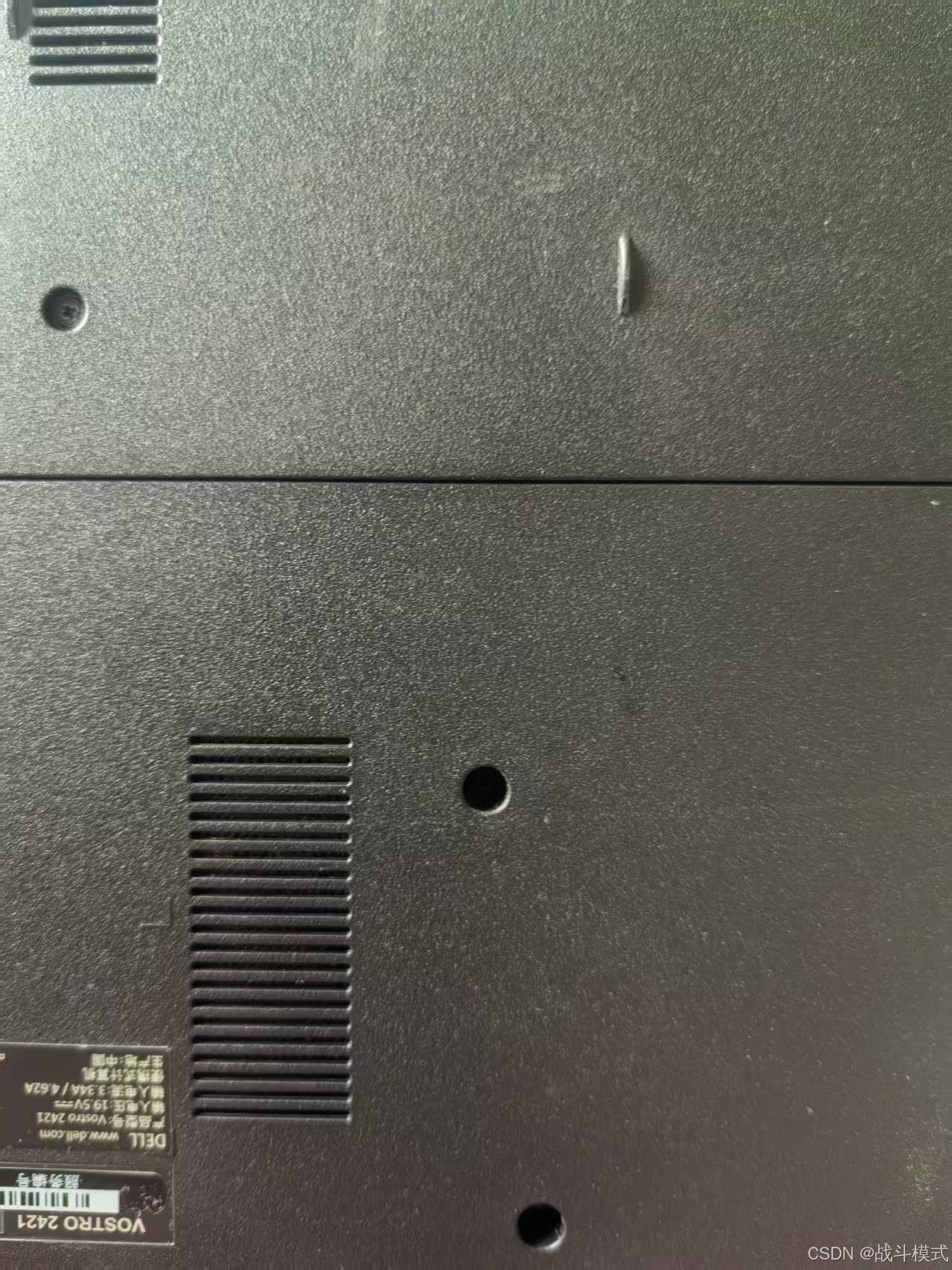

翻转笔记本在背部面板寻找带有键盘图标的螺丝孔位,两颗螺丝附近会标有"L"字样。

如下图中:

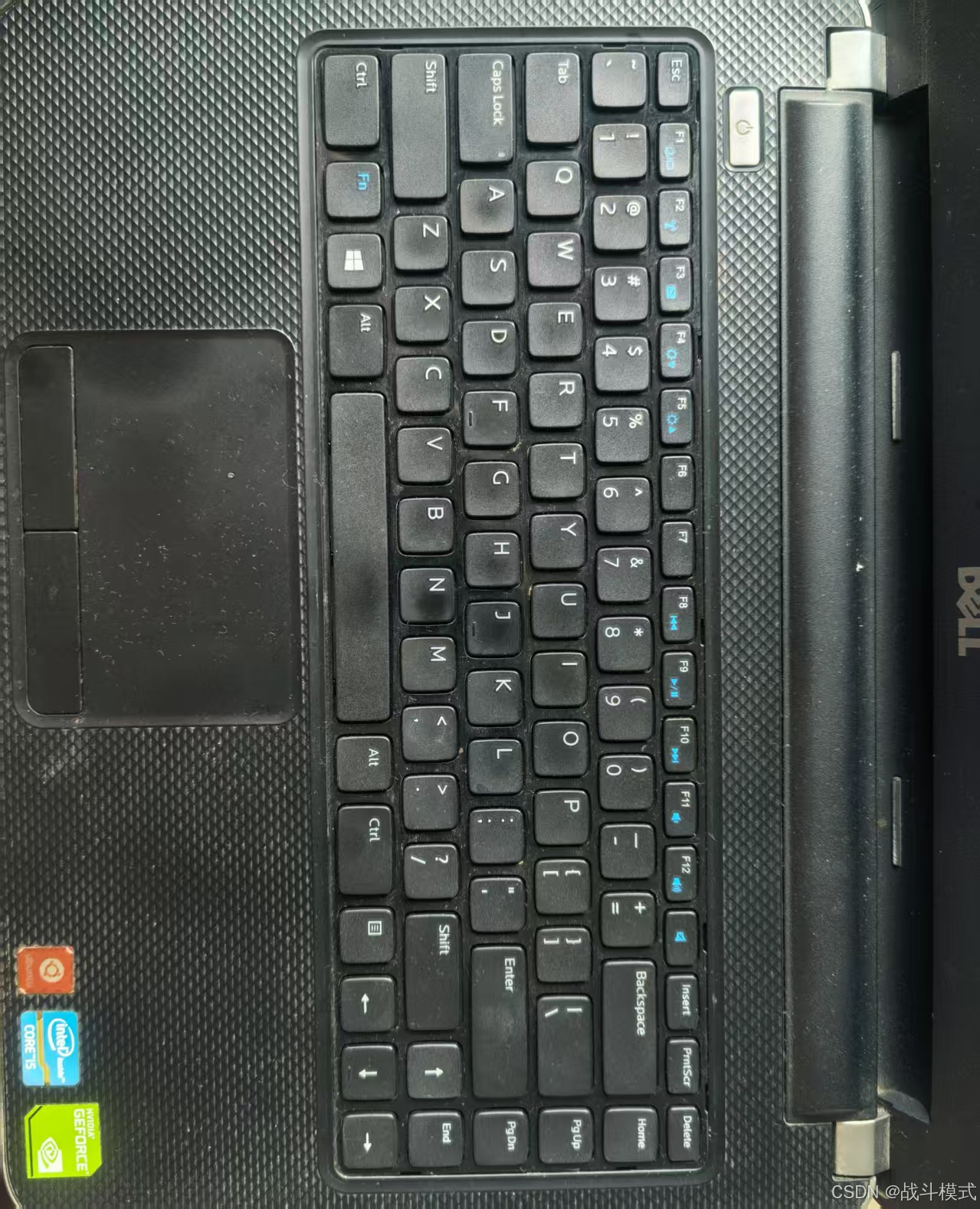

第二步:拆除键盘模块

将笔记本正面朝上,在键盘顶部F功能键区边缘插入塑料撬棒。沿键盘四周缓慢滑动工具,听到卡扣分离声后保持45度角抬起键盘,避免过度弯曲。

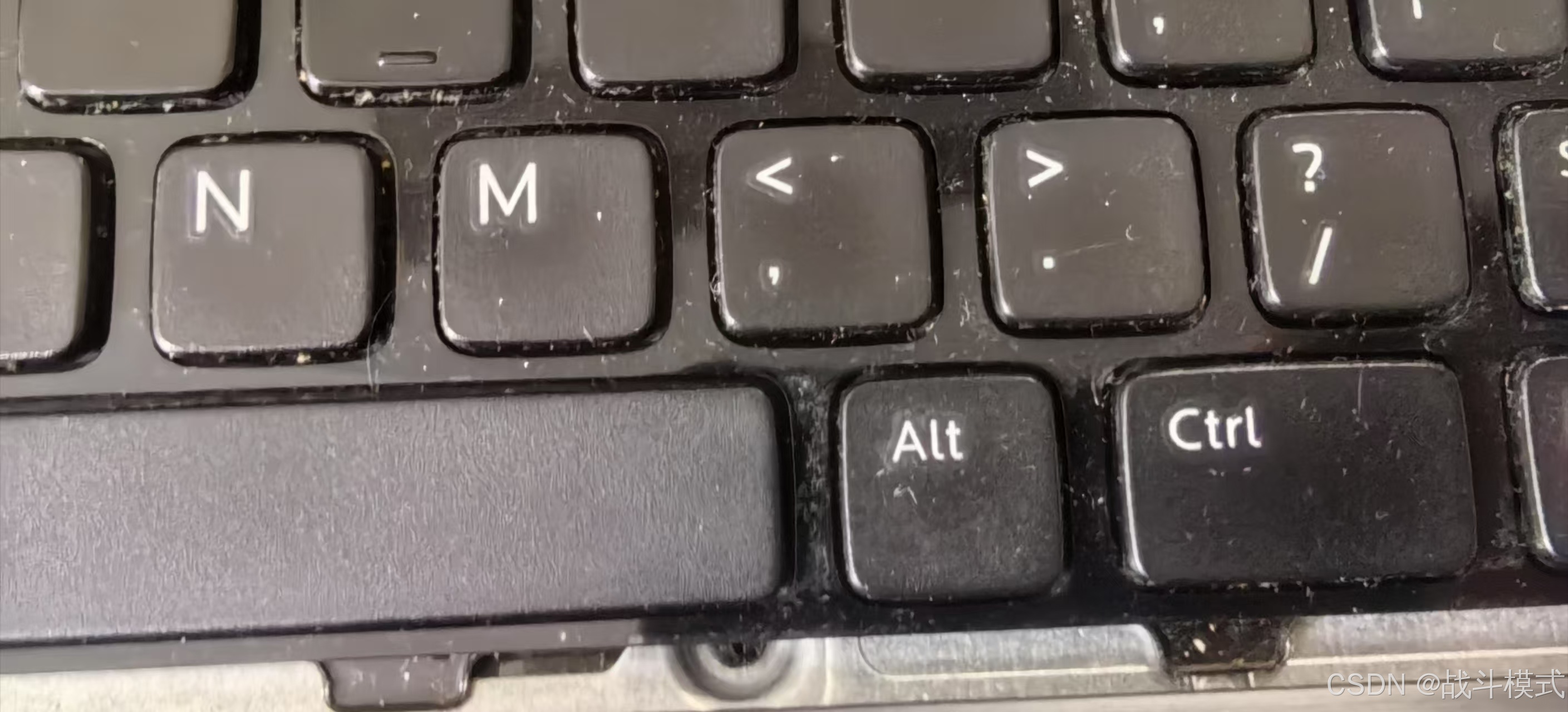

如下图,键盘的边缘有小的卡槽,只要小心点,肯定没有问题。

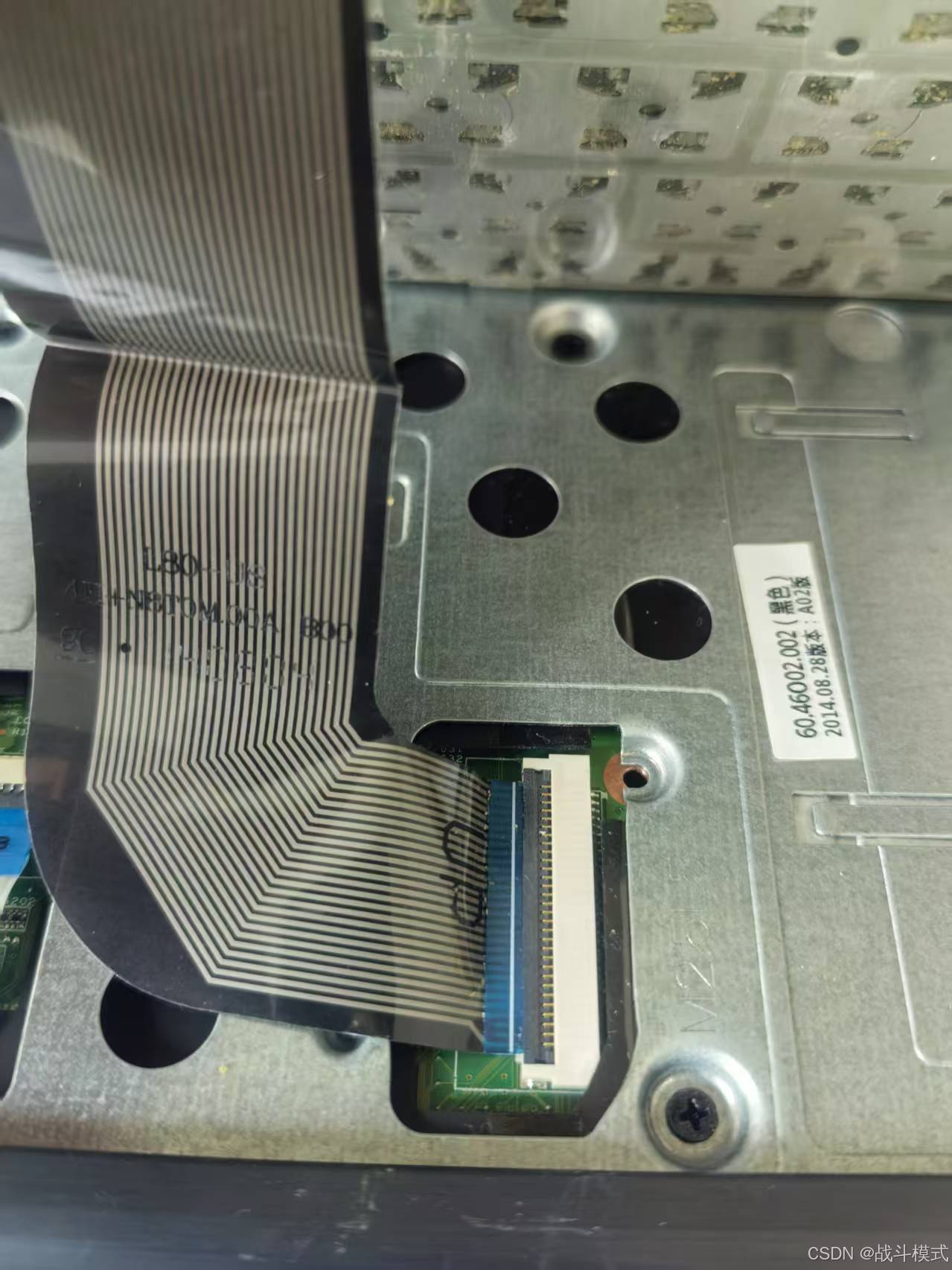

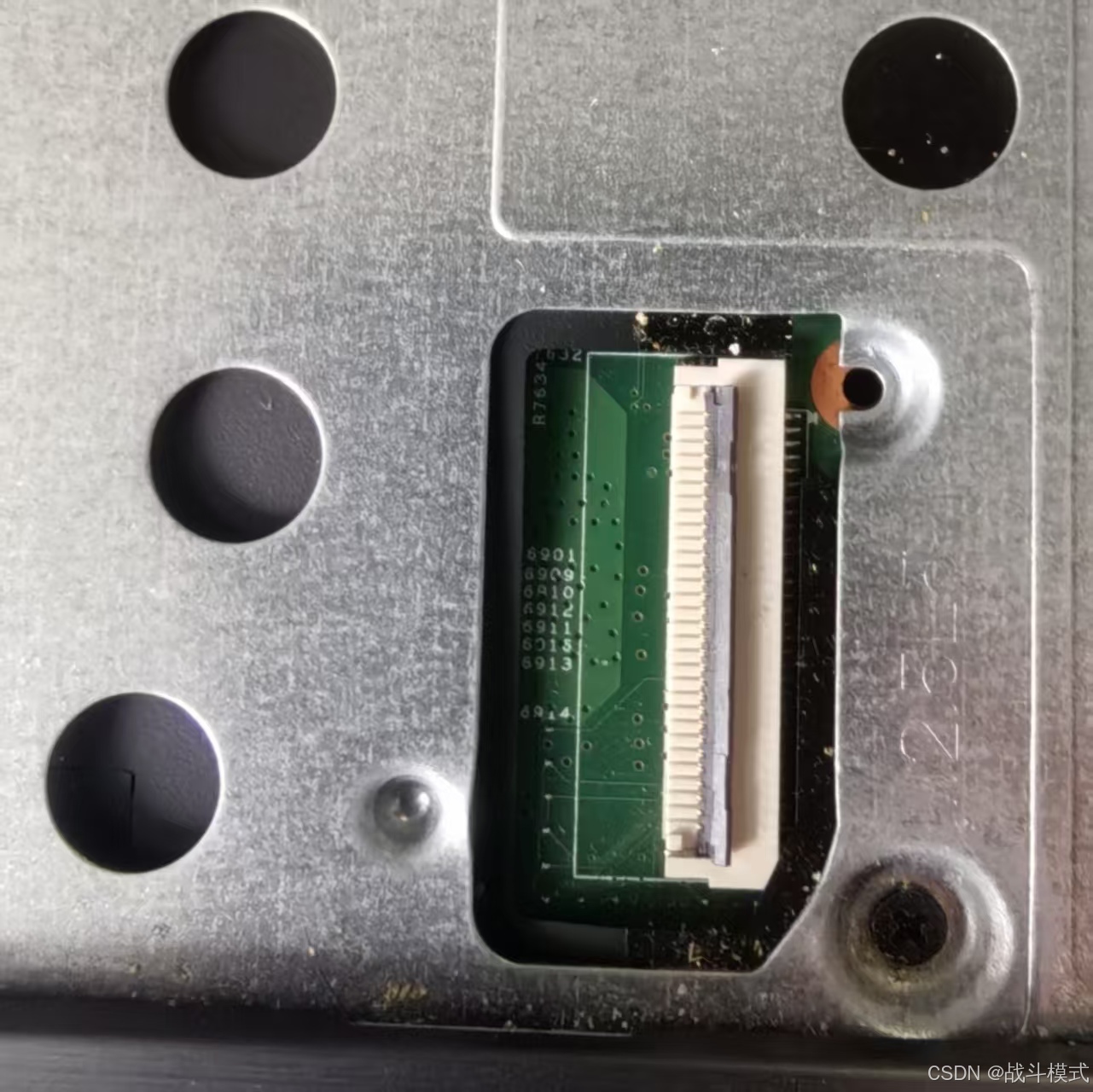

键盘抬起后可见约2cm宽的扁平排线,使用指甲或撬棒轻挑ZIF连接器黑色锁扣(部分型号需滑动解锁),排线将自动松脱。切勿直接拉扯排线。

第三步:新键盘安装

将替换键盘排线金色触点朝下插入插座,确保完全插入后压紧锁扣。测试键盘各边能否完全落入卡槽,从顶部开始均匀下压直至所有卡扣复位。

最终检验和总结

装回背板螺丝后开机测试所有按键功能,重点检查边缘按键触发是否灵敏。建议使用在线键盘测试工具进行全面检测。

不得不佩服,这款笔记本的设计显著提升了用户自主维护性,平均更换时间可控制在10分钟内完成。相比传统需要拆卸整个C面的机型,维修风险降低70%以上。
