Wireshark获取数据传输的码元速率

一、Wireshark的物理层参数

Wireshark主界面可以看到数据发送时刻和长度:

这个时刻是Wireshark完整获取数据包的时刻,实际上就是结束时刻。

需要知道的是:

Wireshark工作在数据链路层及以上 ,它能解码 以太网帧 / IP 包 / TCP 段 ,但是物理层信息(码元速率、调制方式、信道带宽等)不会出现在抓包里 。码元速率属于物理层参数(例如 100Base-TX 的 125 MBd,1000Base-T 的 125 MBd,Wi-Fi 802.11n/ac 的 OFDM 符号率等),这些参数 Wireshark 不会记录。

二、网卡物理层参数

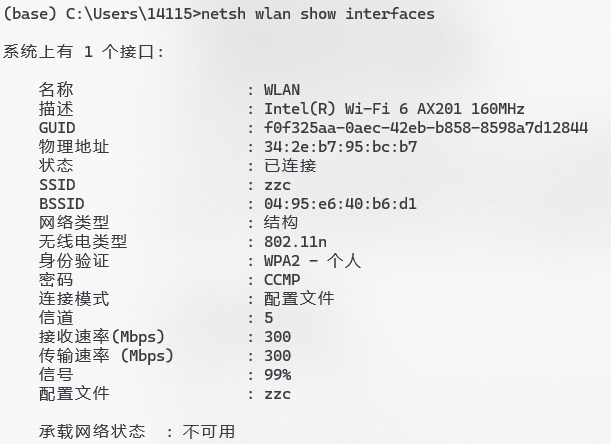

但是,我们可以查看电脑网卡找到标明的物理层参数:

2.1 承载网络状态

我连接了zzc这个路由器WiFi,可以上网,但是显示"承载网络状态:不可用"。经过了解,这个"承载网络状态"就是热点的意思:

  • 可用 :说明你的无线网卡和驱动支持 承载网络(即 Windows 自带的虚拟 WiFi 热点功能,能把电脑变成 WiFi 路由器)。

  • 不可用 :说明当前无线网卡或驱动 不支持 / 没有开启承载网络,所以无法在本机创建虚拟 WiFi 热点。

2.2 关键传输参数

这里有几个关键参数:

160MHz, 300MHz

160MHz是说我的网卡最大支持160MHz带宽,可以采用Wi-Fi 6 (802.11ax)进行数据传输。

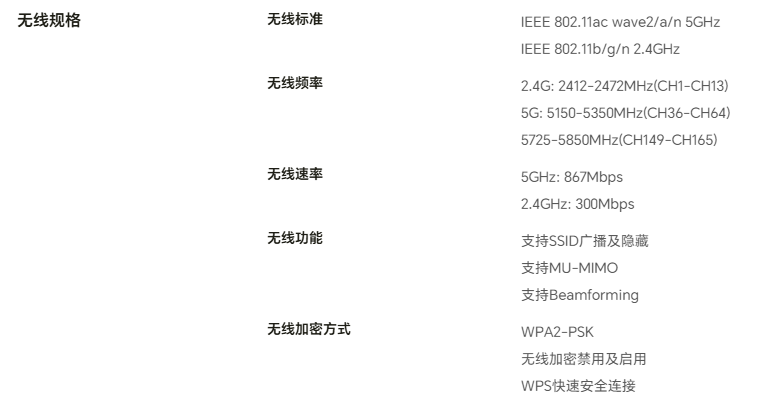

官方上我家路由器的参数:

AC8_规格参数_腾达Tenda官方网站

我的路由器设置的2.4G和5G分离,我连接的是2.4G,采用的是802.11n(Wi-Fi 4)协议,最大传输速率为300MHz。

2.3 5G

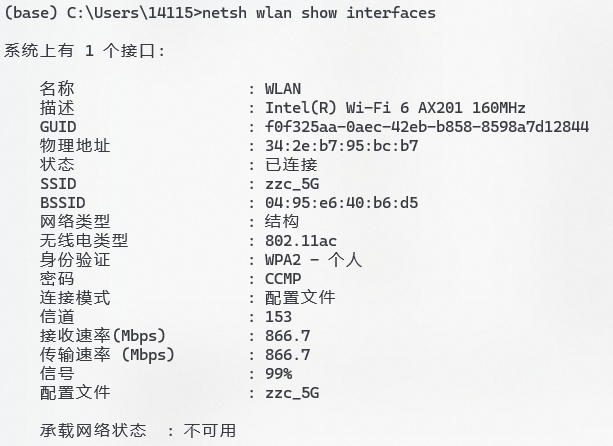

换成zzc-5G网:

此时160MHz带宽都用起来了,在802.11ac协议下,传输速率达到866.7Mbps。

三、802.11n协议

3.1 IEEE SA

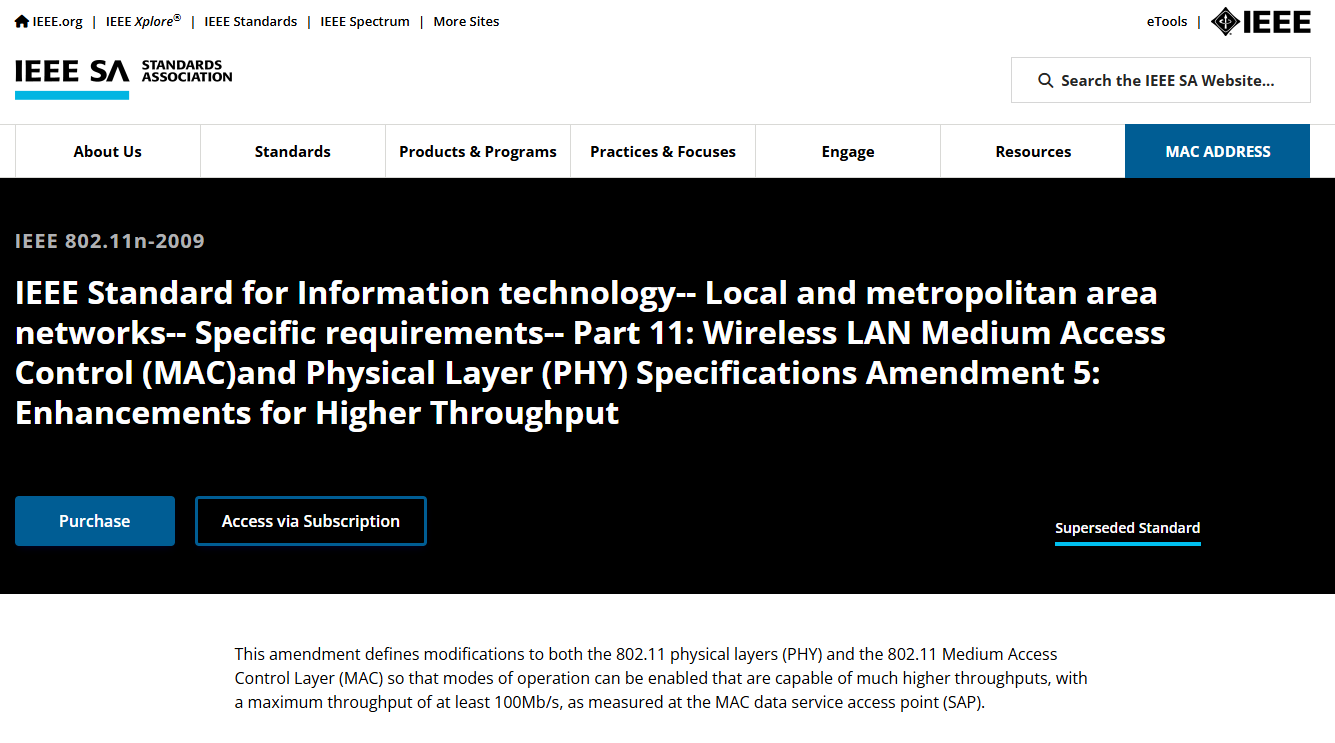

去IEEE标准协会官网查询802.11n协议:

IEEE SA网址:

IEEE SA - IEEE 802.11n-2009

802.11n修正案:

802.11修订内容有点多,一时找不多最初那一版,直接上维基百科。

3.2 维基百科

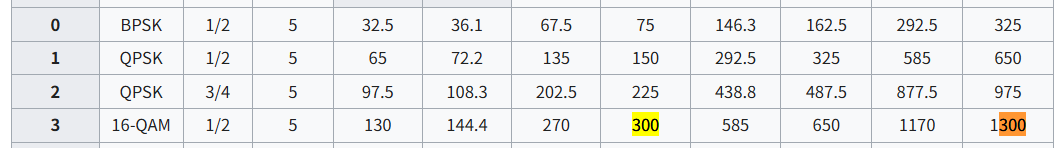

查找我电脑连接2.4G路由器300Mbps的出处:

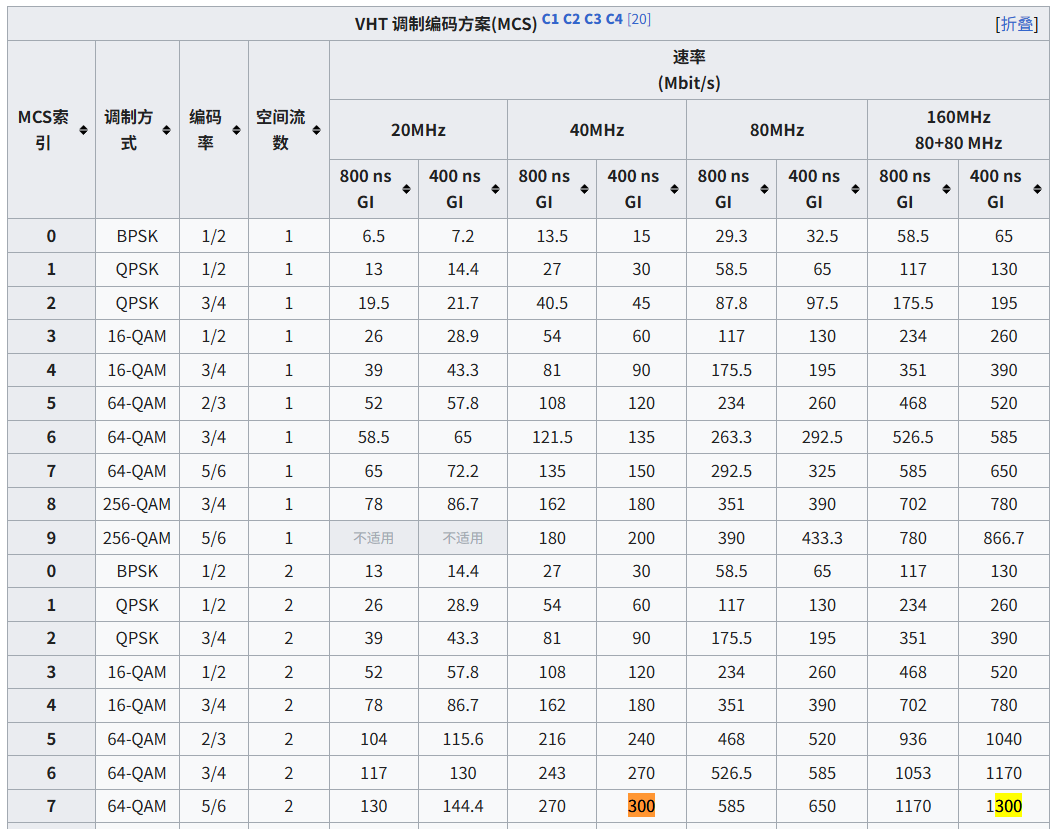

VHT

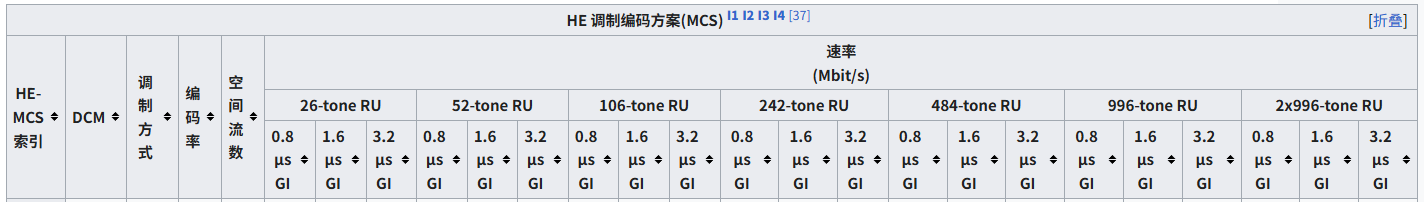

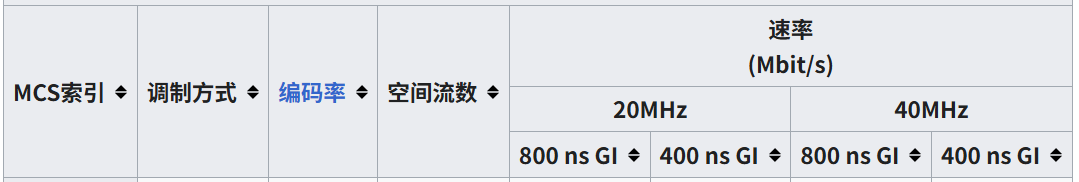

可以看到在HT,VHT,HE这三种调制编码方式下都有标准的300Mbps传输速率。

3.3 HT, VHT, HE调制编码方式

HT(High Throughput, 高通量)、VHT(Very High Throughput, 非常高的通量)和 HE(High Efficiency,高效率)是 Wi-Fi 标准中不同代的调制编码方式,它们分别出现在 802.11n802.11ac802.11ax 标准中。

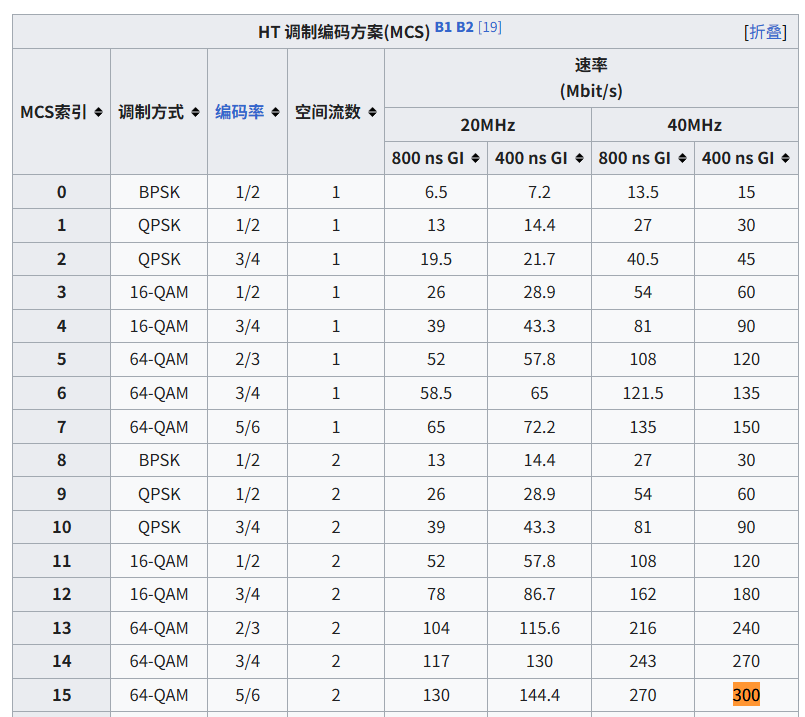

这样的话我的电脑连接2.4G WiFi时应该是采用的64-QAM调制方式,用了两根天线,40MHz的带宽,400ns的保护间隔(GI, Guard Interval):

四、802.11ac协议

使用5G频段WiFi 802.11ac协议支持时,我的电脑和路由器数据传输速率为866.7Mbps。

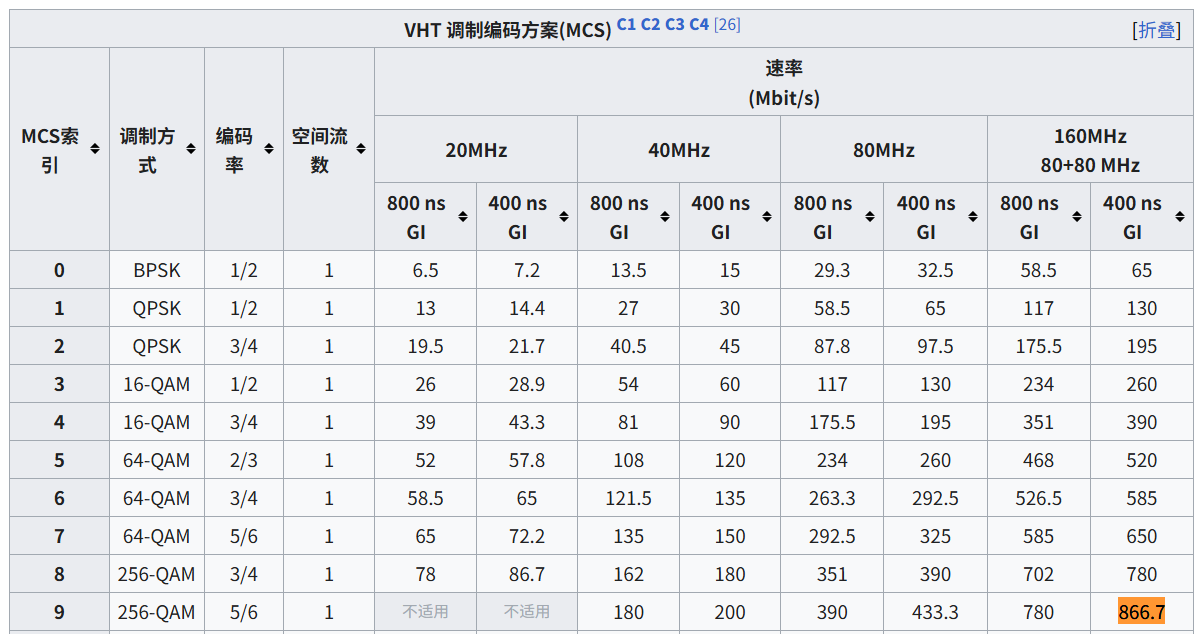

可以看出我的电脑传输速率为866.7Mbps时,采用的256-QAM调制方式,只用1根天线时,使用了全部的160MHz带宽,保护间隔400ns;而采用2根天线时,使用了80MHz带宽,保护间隔400ns。
