三层交换机

1.给各个电脑配置ip地址 和网关

1号192.168.10.1 192.168.10.254

2号192.168.20.2 192.168.20.254

3号192.168.20.3 192.168.20.254

4号192.168.30.4 192.168.30.254

5号1.0.0.5 1.0.0.254

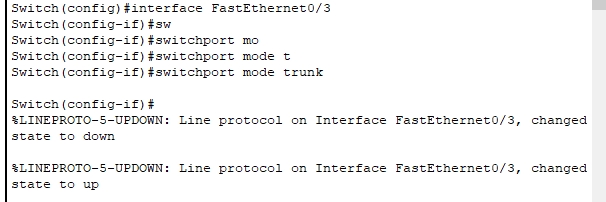

2.给交换机01接口是1号机 02接口是2号机 03接口是三层交换机

现在给03接口输入配置模式 使其变成trunk模式 trunk可以使1/2号

机通过 让其去三层交换机的位置

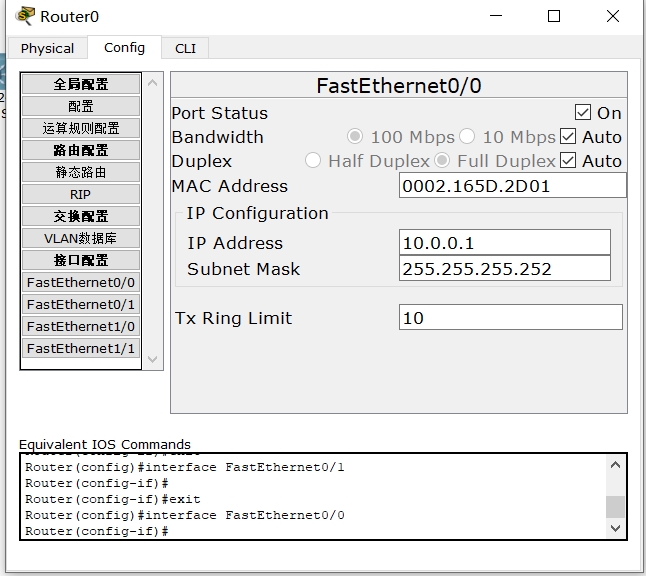

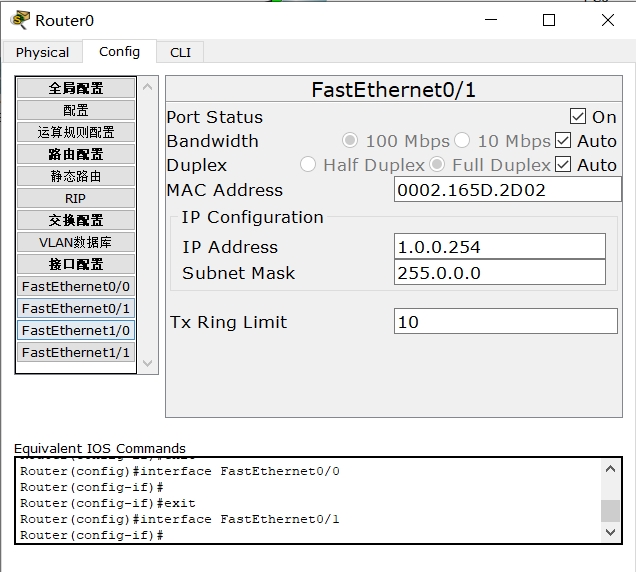

3.给路由器设置ip和子网掩码

4.在路由器中router进入协议配置 +?可以看全部协议

输入version 2

no auto-summary关闭自动汇总

network 进行宣告 让其他线路知道路由器这边的两条线路

5.在三层交换机中01/02接点换成trunk模式,03从交换机转换成路由器接口

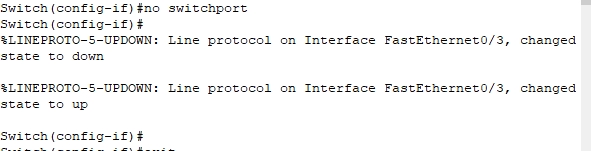

命令no switchport

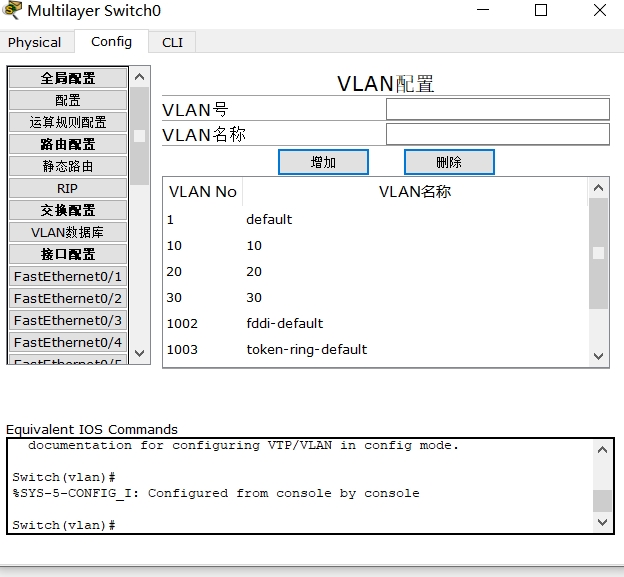

再设置ip和子网掩码 再设置vlan10/20/30的网段

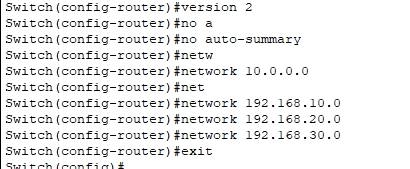

6.配置协议,关闭自动汇总,宣告
