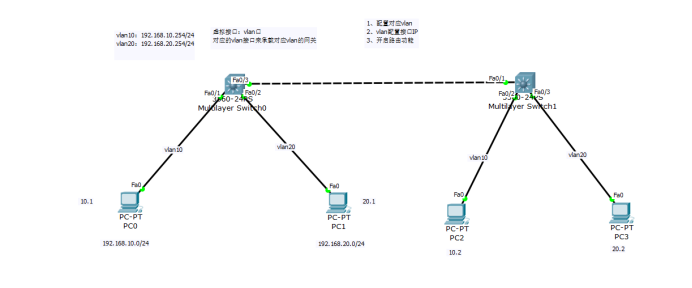

三层交换机
交换机与路由器的集合体，拥有交换机和路由器的功能，解决了单臂路由的缺点。
1.三层交换机的配置

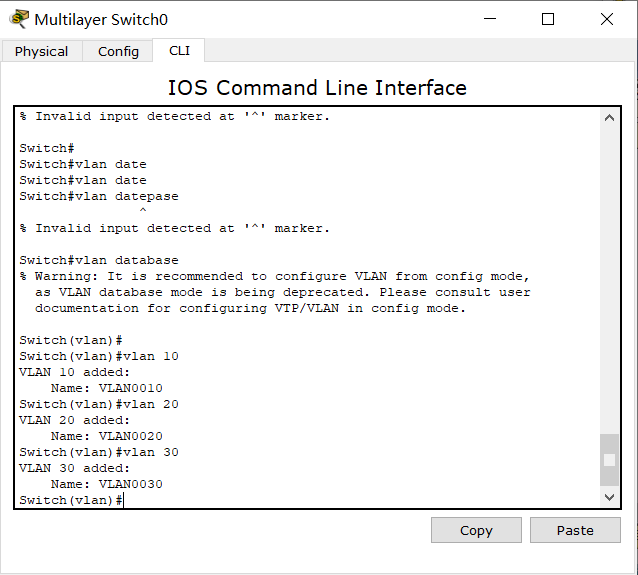

先设置vlan 可进入数据库进行设置
2.将vlan设置进端口

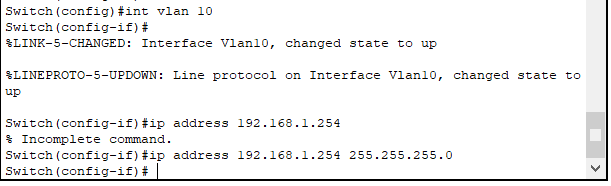

3.将IP地址配置到vlan中
在全局模式下输入 ip routing 可进入交换机路由器的全局模式
RIP路由配置
RIP 是最早的内部网关协议（IGP）之一，其设计简单、易于实现，非常适合小型、简单的网络。虽然在现代大型复杂网络中已被 OSPF、EIGRP 等更先进的协议所取代，但理解 RIP 有助于掌握动态路由的基本概念。
静态配置：
缺点： 配置繁琐；只能用于小型网络
动态路由协议：让一个网络内的路由器通过路由协议实现自动学习路由条目。
类型：
- 距离矢量动态路由协议
根据路由器的个数；跳数作为度量值 ；rip；最大跳数为15；第16跳视为不可达
RIP动态路由协议：
V1: 只支持有类地址；会自动汇总子网
-
有类路由协议（Classful）：在更新中不携带子网掩码。它假设所有网络都使用默认的子网掩码（A类：255.0.0.0，B类：255.255.0.0，C类：255.255.255.0）。这意味着它不支持 VLSM（可变长子网掩码）和 CIDR（无类域间路由）。
-
广播更新 ：使用广播地址
255.255.255.255发送更新，所有设备都会处理该数据包。 -
不支持认证：安全性较低。
V2: 支持无类地址；不会自动汇总
-
无类路由协议（Classless） ：在更新中携带子网掩码，完全支持 VLSM 和 CIDR。
-
组播更新 ：使用组播地址
224.0.0.9发送更新，只有运行 RIP 的路由器才会监听和处理，减少了网络负载。 -
支持认证：可以对路由更新进行明文或 MD5 加密认证，提高安全性。
-
下一跳指定：可以指定一个不同于广告源的最佳下一跳地址。
V1版本的配置
Router(config)#router rip
Router(config-router)#network 192.168.1.0
Router(config-router)#network 192.168.3.0
V2版本的配置
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#network 192.168.1.0
Router(config-router)#network 10.0.0.0

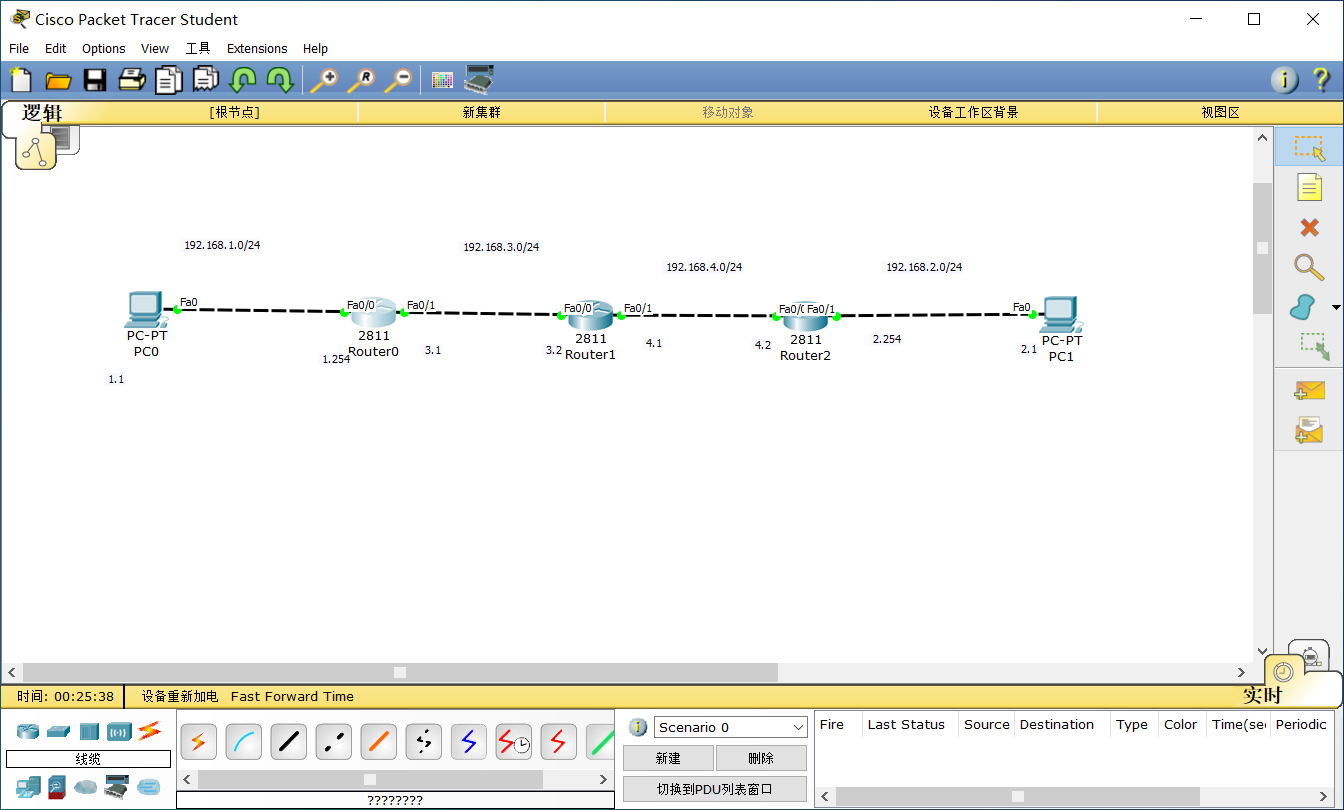

进行rip配置，以v1为例
对路由器1、2、3分别进行路径的宣告认识，所认识的路径为路由器所相邻的两个IP网段

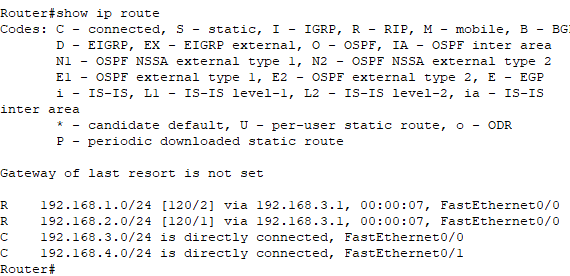

宣告完成后路由器会进行相应的学习，效果如下

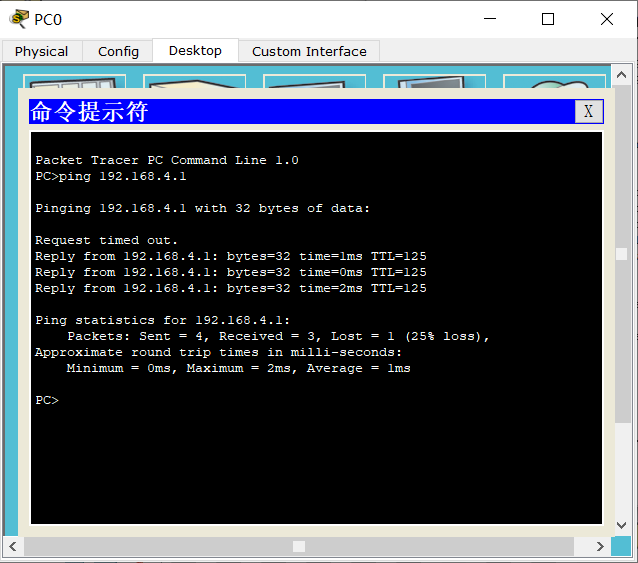

学习完成后即可实现两台主机的通信
