@浙大疏锦行知识回顾
- 数据增强
- 卷积神经网络定义的写法
- batch归一化：调整一个批次的分布，常用与图像数据
- 特征图：只有卷积操作输出的才叫特征图
- 调度器：直接修改基础学习率
卷积操作常见流程如下：
-
输入 → 卷积层 → Batch归一化层（可选） → 池化层 → 激活函数 → 下一层
-
Flatten -> Dense (with Dropout，可选) -> Dense (Output)
介绍一下卷积神经网络
卷积神经网络（CNN）可以通俗理解为 "模仿人类看东西的神经网络"，核心是用 "局部观察 + 重复学习" 的方式，高效识别图片里的特征，比如猫的耳朵、汽车的轮子。
1. 先搞懂核心：为什么叫 "卷积"？
"卷积" 本质是用一个小 "探测器"（叫 "卷积核"，比如 3×3 的小方格）在图片上 "滑来滑去" ，每次只看图片的一小片区域，而不是一次性看全图。
比如看一张猫的图片：
- 人类先看到 "小细节"（猫的胡须、眼睛轮廓），再组合成 "整体"（这是一只猫）；
- CNN 的 "卷积核" 就像 "放大镜"，先探测边缘、颜色块这些小特征，再把这些特征一层层组合，最后认出 "这是猫"。
2. 关键步骤：像流水线一样处理图片
CNN 的工作流程类似工厂加工，分 3 步核心操作，层层递进：
-
卷积层（找小特征）
用多个 "卷积核" 扫图片，每个核专门找一种特征：比如一个核找 "竖线条"（猫的胡须），另一个找 "曲线"（猫的耳朵轮廓）。扫完后会生成一张 "特征图"，记录这些小特征的位置。
-
池化层（压缩信息，防混乱）
卷积后特征图太大，会用 "池化"（比如选 2×2 区域里最大的数）把图缩小，同时保留关键特征。就像把一张高清图缩成缩略图 ------ 虽然像素少了，但一眼还能看出主要内容，既省计算量，又避免 "记太多细节反而认错"（比如猫的胡须歪一点不影响识别）。
-
全连接层（下结论）
前面找到的 "边缘、曲线" 等特征，会被送到这一层 "汇总投票"：比如 "有竖线条（胡须）+ 有曲线（耳朵）+ 有圆形（眼睛）= 这是猫"，最终输出识别结果（比如 "99% 概率是猫"）。
3. 最大优势：会 "举一反三"
比如训练时看的是 "正面的猫"，但 CNN 能认出 "侧面的猫"------ 因为它学的是 "猫的特征（胡须、耳朵）"，而不是 "猫的具体位置或角度"，这种能力叫 "平移不变性"，特别适合图片识别（比如人脸识别、自动驾驶看路标）。
简单总结：CNN 就像一个 "图片侦探"，先蹲点找小线索（卷积），再筛选关键线索（池化），最后拼线索下结论（全连接），高效又精准。
我们希望一个物体不管在画面左侧还是右侧，都会被识别为同一物体，这一特点就是不变性。为了实现平移不变性，卷积神经网络（CNN）等深度学习模型在卷积层中使用了卷积操作，这个操作可以捕捉到图像中的局部特征而不受其位置的影响。
python
import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt
import numpy as np
# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False # 解决负号显示问题
# 检查GPU是否可用
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"使用设备: {device}")
# 1. 数据预处理
# 训练集：使用多种数据增强方法提高模型泛化能力
train_transform = transforms.Compose([
# 随机裁剪图像，从原图中随机截取32x32大小的区域
transforms.RandomCrop(32, padding=4),
# 随机水平翻转图像（概率0.5）
transforms.RandomHorizontalFlip(),
# 随机颜色抖动：亮度、对比度、饱和度和色调随机变化
transforms.ColorJitter(brightness=0.2, contrast=0.2, saturation=0.2, hue=0.1),
# 随机旋转图像（最大角度15度）
transforms.RandomRotation(15),
# 将PIL图像或numpy数组转换为张量
transforms.ToTensor(),
# 标准化处理：每个通道的均值和标准差，使数据分布更合理
transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])
# 测试集：仅进行必要的标准化，保持数据原始特性，标准化不损失数据信息，可还原
test_transform = transforms.Compose([
transforms.ToTensor(),
transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])
# 2. 加载CIFAR-10数据集
train_dataset = datasets.CIFAR10(
root='./data',
train=True,
download=True,
transform=train_transform # 使用增强后的预处理
)
test_dataset = datasets.CIFAR10(
root='./data',
train=False,
transform=test_transform # 测试集不使用增强
)
# 3. 创建数据加载器
batch_size = 64
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)
# 4. 定义CNN模型的定义（替代原MLP）
class CNN(nn.Module):
def __init__(self):
super(CNN, self).__init__() # 继承父类初始化
# ---------------------- 第一个卷积块 ----------------------
# 卷积层1：输入3通道（RGB），输出32个特征图，卷积核3x3，边缘填充1像素
self.conv1 = nn.Conv2d(
in_channels=3, # 输入通道数（图像的RGB通道）
out_channels=32, # 输出通道数（生成32个新特征图）
kernel_size=3, # 卷积核尺寸（3x3像素）
padding=1 # 边缘填充1像素，保持输出尺寸与输入相同
)
# 批量归一化层：对32个输出通道进行归一化，加速训练
self.bn1 = nn.BatchNorm2d(num_features=32)
# ReLU激活函数：引入非线性，公式：max(0, x)
self.relu1 = nn.ReLU()
# 最大池化层：窗口2x2，步长2，特征图尺寸减半（32x32→16x16）
self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2) # stride默认等于kernel_size
# ---------------------- 第二个卷积块 ----------------------
# 卷积层2：输入32通道（来自conv1的输出），输出64通道
self.conv2 = nn.Conv2d(
in_channels=32, # 输入通道数（前一层的输出通道数）
out_channels=64, # 输出通道数（特征图数量翻倍）
kernel_size=3, # 卷积核尺寸不变
padding=1 # 保持尺寸：16x16→16x16（卷积后）→8x8（池化后）
)
self.bn2 = nn.BatchNorm2d(num_features=64)
self.relu2 = nn.ReLU()
self.pool2 = nn.MaxPool2d(kernel_size=2) # 尺寸减半：16x16→8x8
# ---------------------- 第三个卷积块 ----------------------
# 卷积层3：输入64通道，输出128通道
self.conv3 = nn.Conv2d(
in_channels=64, # 输入通道数（前一层的输出通道数）
out_channels=128, # 输出通道数（特征图数量再次翻倍）
kernel_size=3,
padding=1 # 保持尺寸：8x8→8x8（卷积后）→4x4（池化后）
)
self.bn3 = nn.BatchNorm2d(num_features=128)
self.relu3 = nn.ReLU() # 复用激活函数对象（节省内存）
self.pool3 = nn.MaxPool2d(kernel_size=2) # 尺寸减半：8x8→4x4
# ---------------------- 全连接层（分类器） ----------------------
# 计算展平后的特征维度：128通道 × 4x4尺寸 = 128×16=2048维
self.fc1 = nn.Linear(
in_features=128 * 4 * 4, # 输入维度（卷积层输出的特征数）
out_features=512 # 输出维度（隐藏层神经元数）
)
# Dropout层：训练时随机丢弃50%神经元，防止过拟合
self.dropout = nn.Dropout(p=0.5)
# 输出层：将512维特征映射到10个类别（CIFAR-10的类别数）
self.fc2 = nn.Linear(in_features=512, out_features=10)
def forward(self, x):
# 输入尺寸：[batch_size, 3, 32, 32]（batch_size=批量大小，3=通道数，32x32=图像尺寸）
# ---------- 卷积块1处理 ----------
x = self.conv1(x) # 卷积后尺寸：[batch_size, 32, 32, 32]（padding=1保持尺寸）
x = self.bn1(x) # 批量归一化，不改变尺寸
x = self.relu1(x) # 激活函数，不改变尺寸
x = self.pool1(x) # 池化后尺寸：[batch_size, 32, 16, 16]（32→16是因为池化窗口2x2）
# ---------- 卷积块2处理 ----------
x = self.conv2(x) # 卷积后尺寸：[batch_size, 64, 16, 16]（padding=1保持尺寸）
x = self.bn2(x)
x = self.relu2(x)
x = self.pool2(x) # 池化后尺寸：[batch_size, 64, 8, 8]
# ---------- 卷积块3处理 ----------
x = self.conv3(x) # 卷积后尺寸：[batch_size, 128, 8, 8]（padding=1保持尺寸）
x = self.bn3(x)
x = self.relu3(x)
x = self.pool3(x) # 池化后尺寸：[batch_size, 128, 4, 4]
# ---------- 展平与全连接层 ----------
# 将多维特征图展平为一维向量：[batch_size, 128*4*4] = [batch_size, 2048]
x = x.view(-1, 128 * 4 * 4) # -1自动计算批量维度，保持批量大小不变
x = self.fc1(x) # 全连接层：2048→512，尺寸变为[batch_size, 512]
x = self.relu3(x) # 激活函数（复用relu3，与卷积块3共用）
x = self.dropout(x) # Dropout随机丢弃神经元，不改变尺寸
x = self.fc2(x) # 全连接层：512→10，尺寸变为[batch_size, 10]（未激活，直接输出logits）
return x # 输出未经过Softmax的logits，适用于交叉熵损失函数
# 初始化模型
model = CNN()
model = model.to(device) # 将模型移至GPU（如果可用）
criterion = nn.CrossEntropyLoss() # 交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001) # Adam优化器
# 引入学习率调度器，在训练过程中动态调整学习率--训练初期使用较大的 LR 快速降低损失，训练后期使用较小的 LR 更精细地逼近全局最优解。
# 在每个 epoch 结束后，需要手动调用调度器来更新学习率，可以在训练过程中调用 scheduler.step()
scheduler = optim.lr_scheduler.ReduceLROnPlateau(
optimizer, # 指定要控制的优化器（这里是Adam）
mode='min', # 监测的指标是"最小化"（如损失函数）
patience=3, # 如果连续3个epoch指标没有改善，才降低LR
factor=0.5 # 降低LR的比例（新LR = 旧LR × 0.5）
)
# 5. 训练模型（记录每个 iteration 的损失）
def train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs):
model.train() # 设置为训练模式
# 记录每个 iteration 的损失
all_iter_losses = [] # 存储所有 batch 的损失
iter_indices = [] # 存储 iteration 序号
# 记录每个 epoch 的准确率和损失
train_acc_history = []
test_acc_history = []
train_loss_history = []
test_loss_history = []
for epoch in range(epochs):
running_loss = 0.0
correct = 0
total = 0
for batch_idx, (data, target) in enumerate(train_loader):
data, target = data.to(device), target.to(device) # 移至GPU
optimizer.zero_grad() # 梯度清零
output = model(data) # 前向传播
loss = criterion(output, target) # 计算损失
loss.backward() # 反向传播
optimizer.step() # 更新参数
# 记录当前 iteration 的损失
iter_loss = loss.item()
all_iter_losses.append(iter_loss)
iter_indices.append(epoch * len(train_loader) + batch_idx + 1)
# 统计准确率和损失
running_loss += iter_loss
_, predicted = output.max(1)
total += target.size(0)
correct += predicted.eq(target).sum().item()
# 每100个批次打印一次训练信息
if (batch_idx + 1) % 100 == 0:
print(f'Epoch: {epoch + 1}/{epochs} | Batch: {batch_idx + 1}/{len(train_loader)} '
f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss / (batch_idx + 1):.4f}')
# 计算当前epoch的平均训练损失和准确率
epoch_train_loss = running_loss / len(train_loader)
epoch_train_acc = 100. * correct / total
train_acc_history.append(epoch_train_acc)
train_loss_history.append(epoch_train_loss)
# 测试阶段
model.eval() # 设置为评估模式
test_loss = 0
correct_test = 0
total_test = 0
with torch.no_grad():
for data, target in test_loader:
data, target = data.to(device), target.to(device)
output = model(data)
test_loss += criterion(output, target).item()
_, predicted = output.max(1)
total_test += target.size(0)
correct_test += predicted.eq(target).sum().item()
epoch_test_loss = test_loss / len(test_loader)
epoch_test_acc = 100. * correct_test / total_test
test_acc_history.append(epoch_test_acc)
test_loss_history.append(epoch_test_loss)
# 更新学习率调度器
scheduler.step(epoch_test_loss)
print(
f'Epoch {epoch + 1}/{epochs} 完成 | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')
# 绘制所有 iteration 的损失曲线
plot_iter_losses(all_iter_losses, iter_indices)
# 绘制每个 epoch 的准确率和损失曲线
plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)
return epoch_test_acc # 返回最终测试准确率

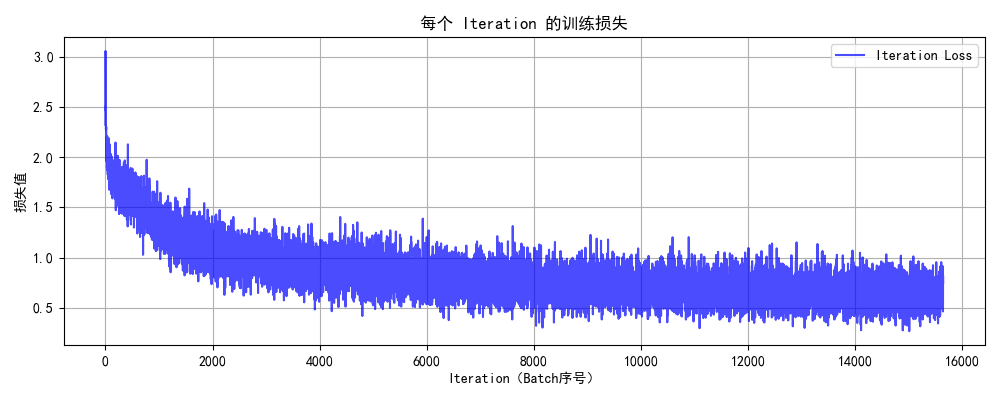

# 6. 绘制每个 iteration 的损失曲线
def plot_iter_losses(losses, indices):
plt.figure(figsize=(10, 4))
plt.plot(indices, losses, 'b-', alpha=0.7, label='Iteration Loss')
plt.xlabel('Iteration（Batch序号）')
plt.ylabel('损失值')
plt.title('每个 Iteration 的训练损失')
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.show()

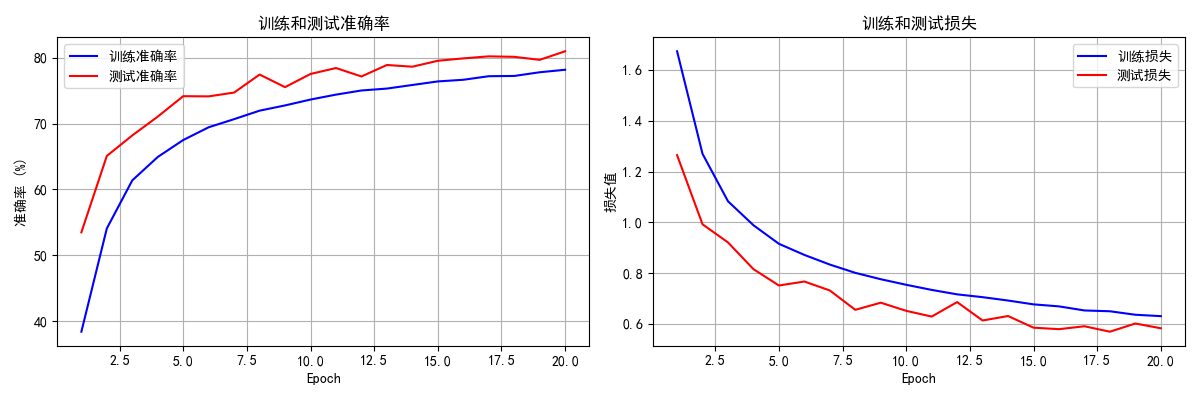

# 7. 绘制每个 epoch 的准确率和损失曲线
def plot_epoch_metrics(train_acc, test_acc, train_loss, test_loss):
epochs = range(1, len(train_acc) + 1)
plt.figure(figsize=(12, 4))
# 绘制准确率曲线
plt.subplot(1, 2, 1)
plt.plot(epochs, train_acc, 'b-', label='训练准确率')
plt.plot(epochs, test_acc, 'r-', label='测试准确率')
plt.xlabel('Epoch')
plt.ylabel('准确率 (%)')
plt.title('训练和测试准确率')
plt.legend()
plt.grid(True)
# 绘制损失曲线
plt.subplot(1, 2, 2)
plt.plot(epochs, train_loss, 'b-', label='训练损失')
plt.plot(epochs, test_loss, 'r-', label='测试损失')
plt.xlabel('Epoch')
plt.ylabel('损失值')
plt.title('训练和测试损失')
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.show()
# 8. 执行训练和测试
epochs = 20 # 增加训练轮次以获得更好效果
print("开始使用CNN训练模型...")
final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")
# # 保存模型
# torch.save(model.state_dict(), 'cifar10_cnn_model.pth')
# print("模型已保存为: cifar10_cnn_model.pth")
