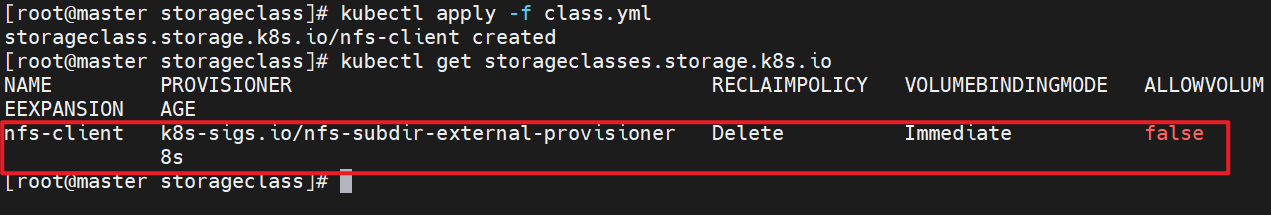

[4.4.3 创建存储类](#4.4.3 创建存储类)

[4.4.4 创建pvc](#4.4.4 创建pvc)

[4.4.5 创建测试pod](#4.4.5 创建测试pod)

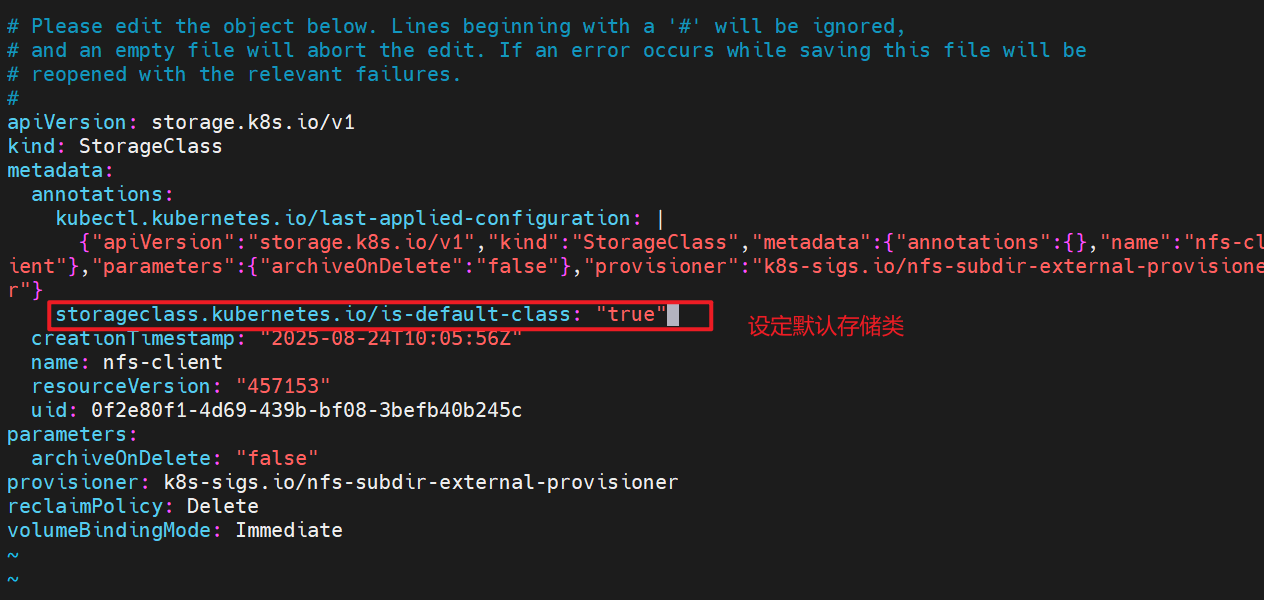

[4.4.6 设置默认存储类](#4.4.6 设置默认存储类)

[5 statefulset控制器](#5 statefulset控制器)

[5.1 功能特性](#5.1 功能特性)

[5.2 StatefulSet的组成部分](#5.2 StatefulSet的组成部分)

[5.3 构建方法](#5.3 构建方法)

[5.4 测试：](#5.4 测试：)

[5.5 statefulset的弹缩](#5.5 statefulset的弹缩)

1 configmap

1.1 configmap的功能

  • configMap用于保存配置数据，以键值对形式存储。

  • configMap 资源提供了向 Pod 注入配置数据的方法。

  • 镜像和配置文件解耦，以便实现镜像的可移植性和可复用性。

  • etcd限制了文件大小不能超过1M

1.2 configmap的使用场景

  • 填充环境变量的值

  • 设置容器内的命令行参数

  • 填充卷的配置文件

1.3 configmap创建方式

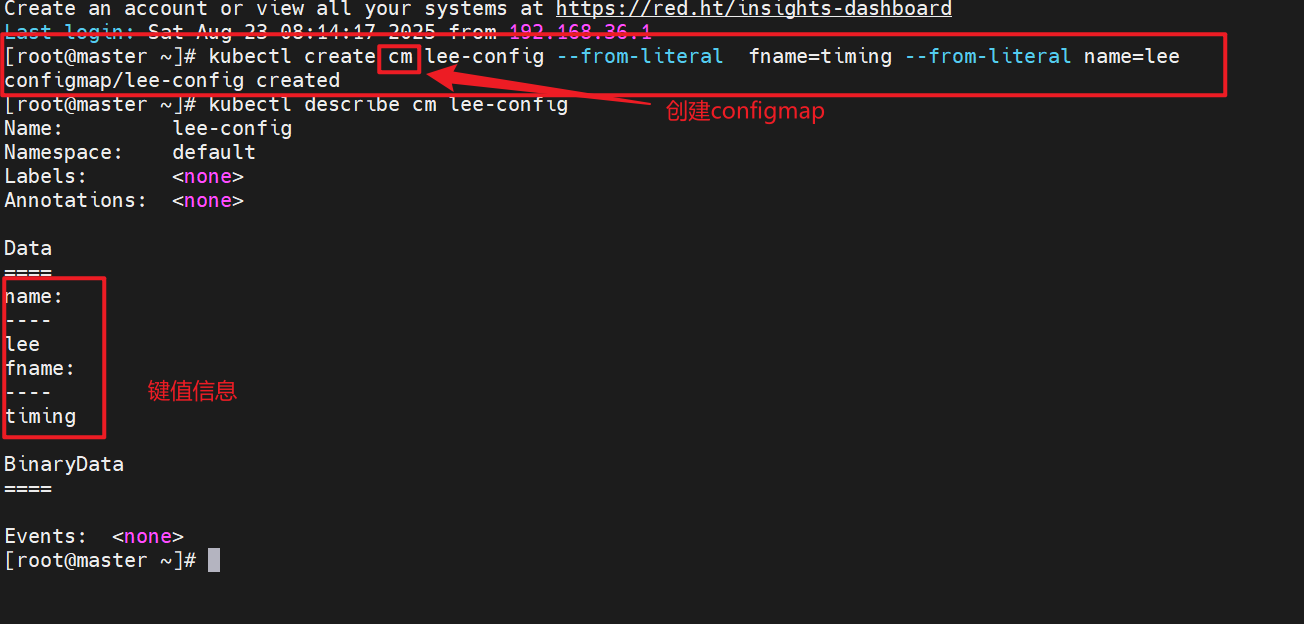

1.3.1 字面值创建

复制代码
kubectl create cm lee-config --from-literal  fname=timing --from-literal name=lee
kubectl describe cm lee-config

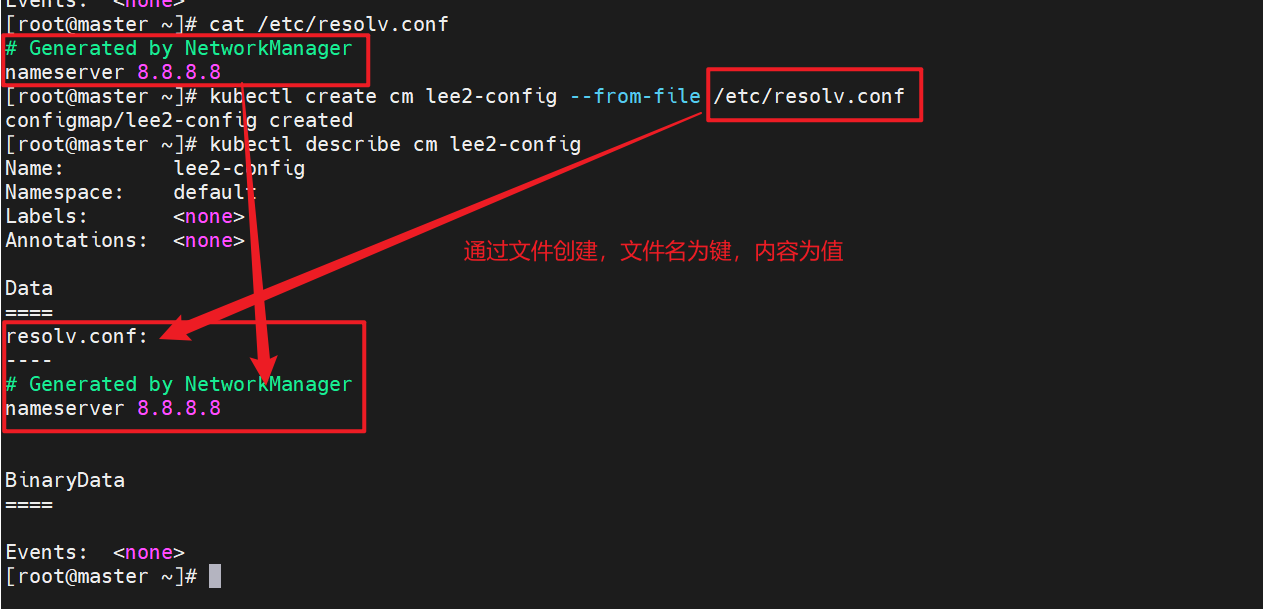

1.3.2 通过文件创建

复制代码
cat /etc/resolv.conf
kubectl create cm lee2-config --from-file /etc/resolv.conf
kubectl describe cm lee2-config

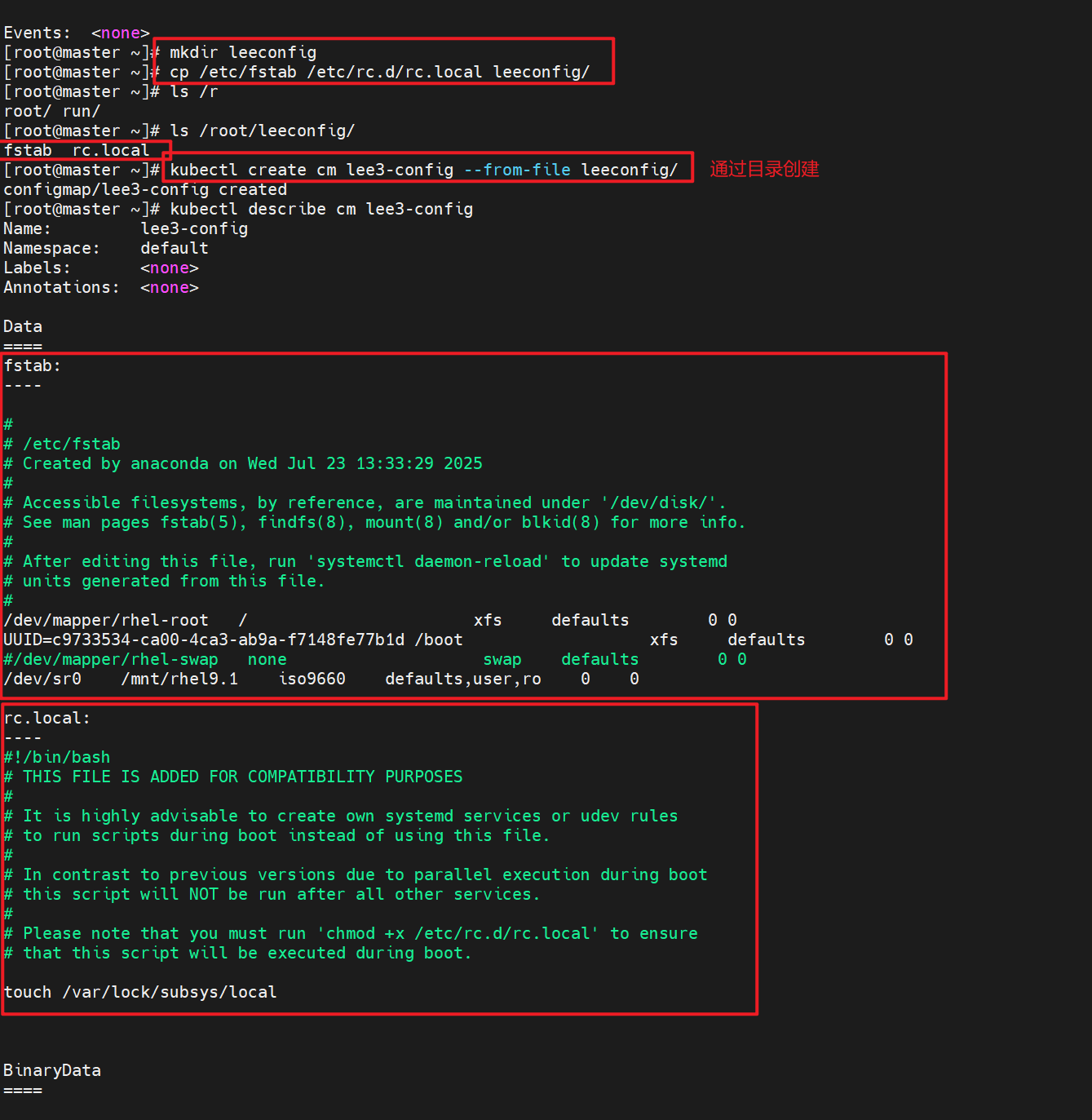

1.3.3 通过目录创建

复制代码
mkdir leeconfig
cp /etc/fstab /etc/rc.d/rc.local leeconfig/
ls /root/leeconfig/
kubectl create cm lee3-config --from-file leeconfig/
kubectl describe cm lee3-config

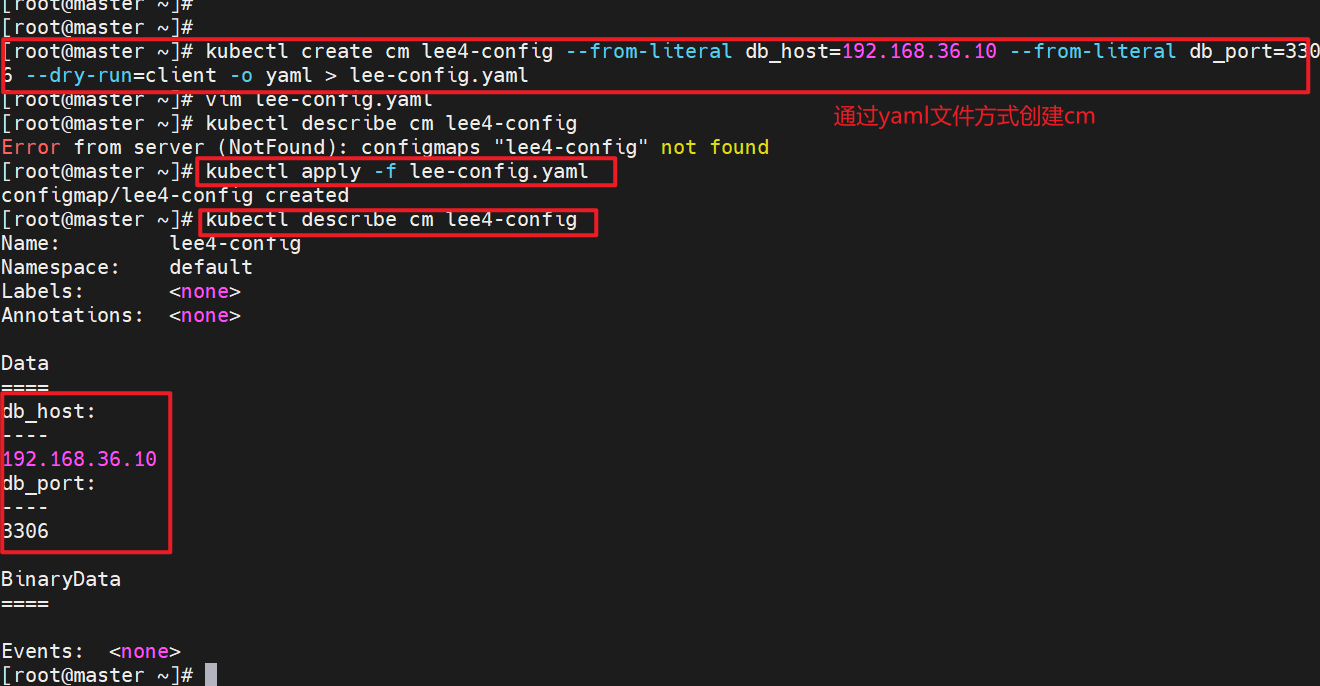

1.3.4 通过yaml文件创建

复制代码
kubectl create cm lee4-config --from-literal db_host=192.168.36.10 --from-literal db_port=3306 --dry-run=client -o yaml > lee-config.yaml
kubectl apply -f lee-config.yaml
kubectl describe cm lee4-config
cat lee-config.yaml
apiVersion: v1
data:
  db_host: 192.168.36.10
  db_port: "3306"
kind: ConfigMap
metadata:
  name: lee4-config

1.3.5 configmap的使用方式

  • 通过环境变量的方式直接传递给pod

  • 通过pod的 命令行运行方式

  • 作为volume的方式挂载到pod内

1.3.5.1 使用configmap填充环境变量

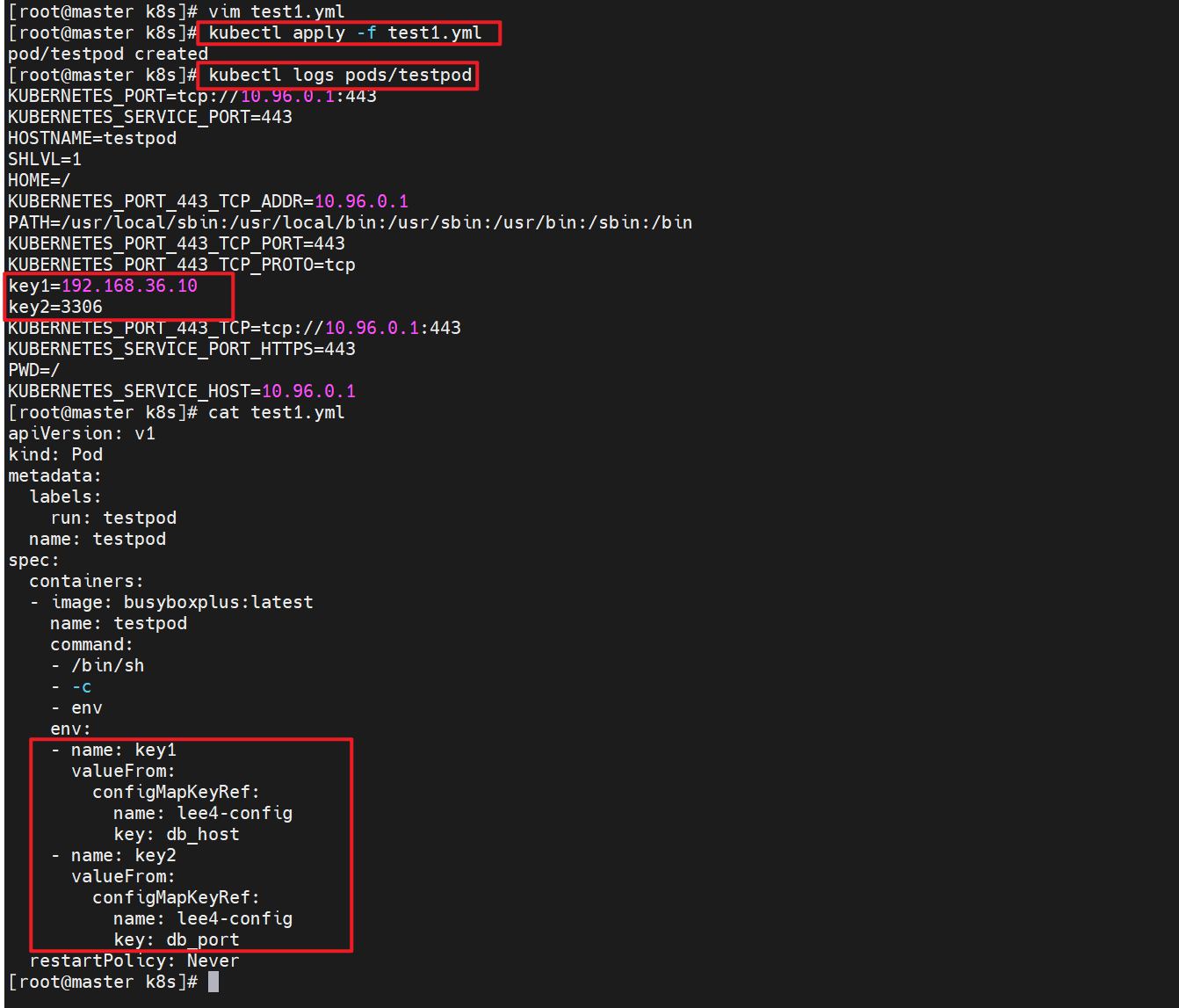

1.将configmap中的内容映射为指定变量

复制代码
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: testpod
  name: testpod
spec:
  containers:
  - image: busyboxplus:latest
    name: testpod
    command:
    - /bin/sh
    - -c
    - env
    env:
    - name: key1
      valueFrom:
        configMapKeyRef:
          name: lee4-config
          key: db_host
    - name: key2
      valueFrom:
        configMapKeyRef:
          name: lee4-config
          key: db_port
  restartPolicy: Never
kubectl apply -f test1.yml
kubectl logs pods/testpod

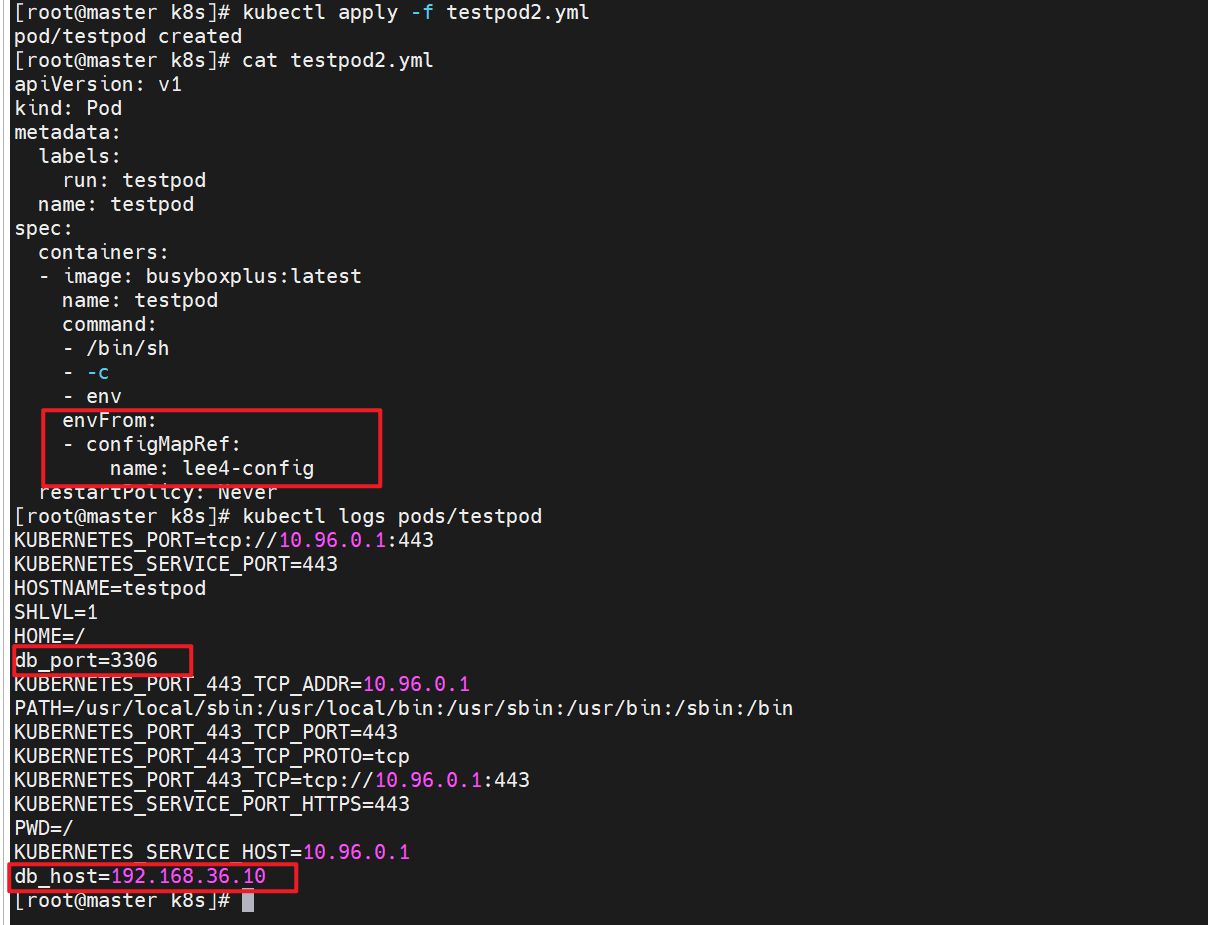

2.将cm中的值直接映射为变量

复制代码
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: testpod
  name: testpod
spec:
  containers:
  - image: busyboxplus:latest
    name: testpod
    command:
    - /bin/sh
    - -c
    - env
    envFrom:
    - configMapRef:
        name: lee4-config
  restartPolicy: Never

kubectl delete -f test1.yml
kubectl apply -f testpod2.yml
kubectl logs pods/testpod

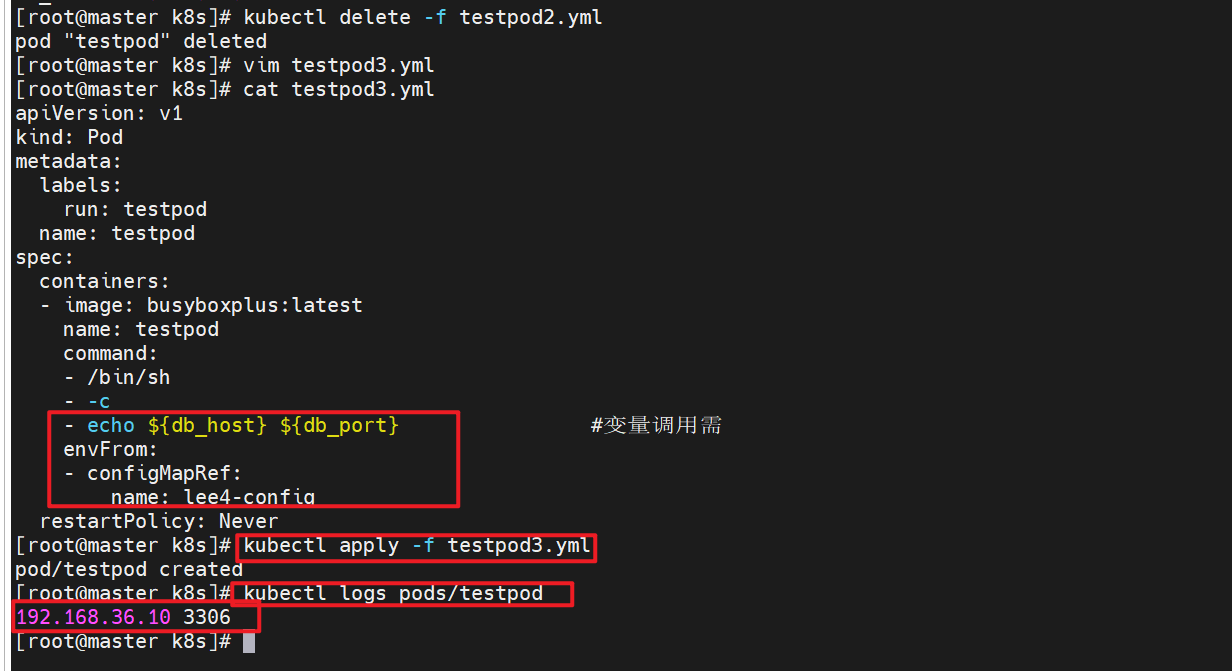

3.在pod命令行中使用变量

复制代码
kubectl delete -f testpod2.yml

vim testpod3.yml
cat testpod3.yml
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: testpod
  name: testpod
spec:
  containers:
  - image: busyboxplus:latest
    name: testpod
    command:
    - /bin/sh
    - -c
    - echo ${db_host} ${db_port}                #变量调用需
    envFrom:
    - configMapRef:
        name: lee4-config
  restartPolicy: Never

kubectl apply -f testpod3.yml
pod/testpod created
kubectl logs pods/testpod
1.3.5.2 通过数据卷使用configmap
复制代码
kubectl delete -f testpod3.yml
vim testpod4.yml
cat testpod4.yml
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: testpod
  name: testpod
spec:
  containers:
  - image: busyboxplus:latest
    name: testpod
    command:
    - /bin/sh
    - -c
    - cat /config/db_host
    volumeMounts:                                       #调用卷策略
    - name: config-volume                       #卷名称
      mountPath: /config
  volumes:                                                      #声明卷的配置
  - name: config-volume                         #卷名称
    configMap:
      name: lee4-config
  restartPolicy: Never
kubectl apply -f testpod4.yml
pod/testpod created
kubectl logs testpod
192.168.36.10

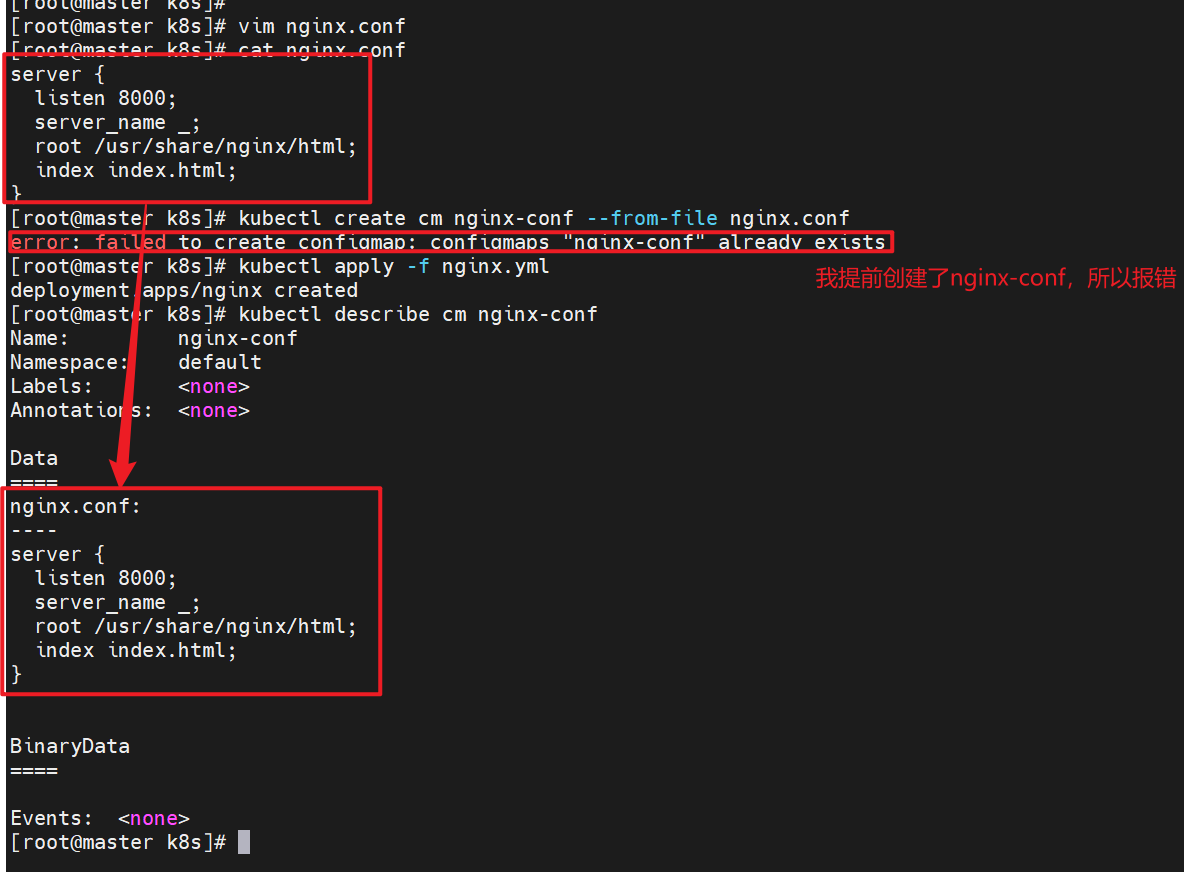

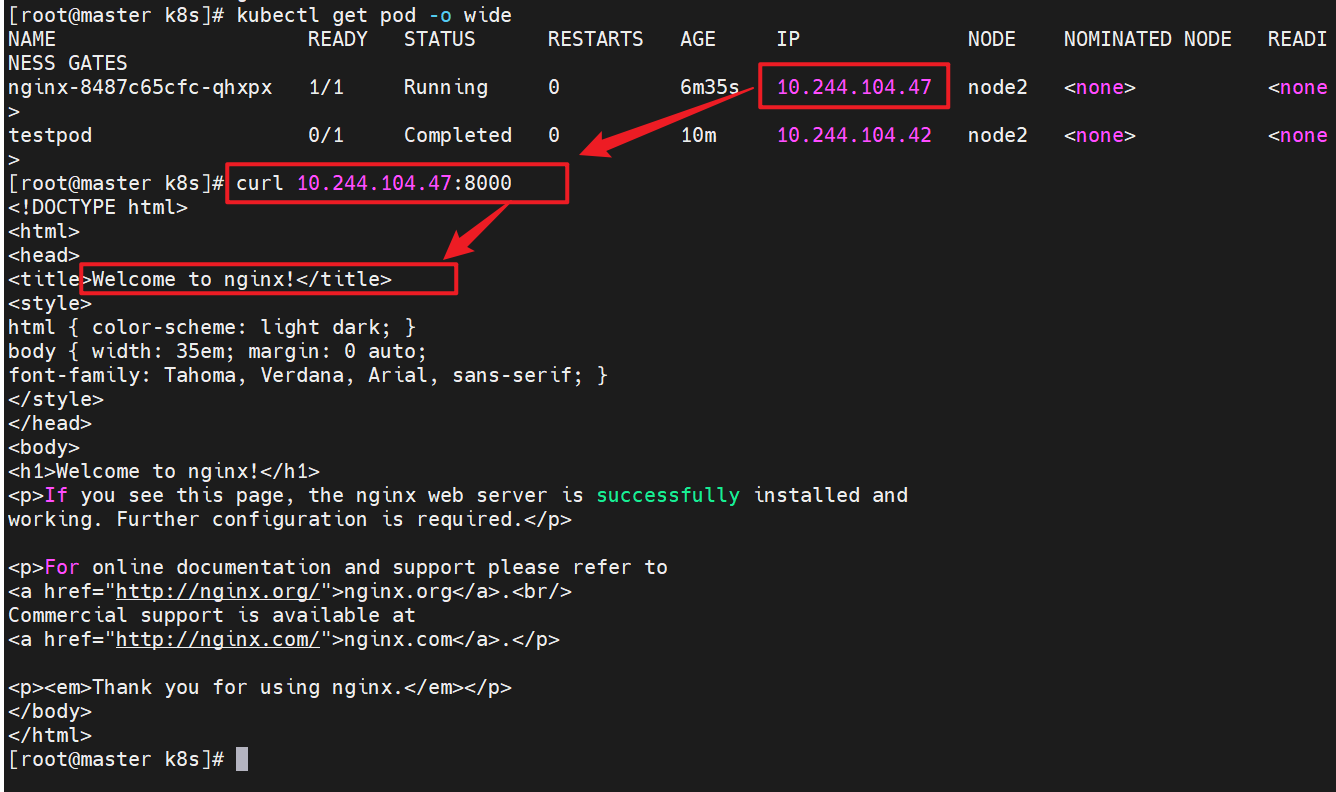

1.3.5.3 利用configMap填充pod的配置文件
复制代码
# 建立配置文件模板
vim nginx.conf
cat nginx.conf
server {
  listen 8000;
  server_name _;
  root /usr/share/nginx/html;
  index index.html;
}
# 利用模板生成cm
kubectl create cm nginx-conf --from-file nginx.conf
kubectl apply -f nginx.yml
deployment.apps/nginx created
kubectl describe cm nginx-conf
kubectl delete -f nginx.yml
#建立nginx控制器文件
kubectl create deployment nginx --image nginx:latest --replicas 1 --dry-run=client -o yaml > nginx.yml
# 设定nginx.yml中的卷
vim nginx.yml
cat nginx.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:latest
        name: nginx
        volumeMounts:
        - name: config-volume
          mountPath: /etc/nginx/conf.d

      volumes:
        - name: config-volume
          configMap:
            name: nginx-conf
kubectl apply -f nginx.yml
kubectl get pods -o wide

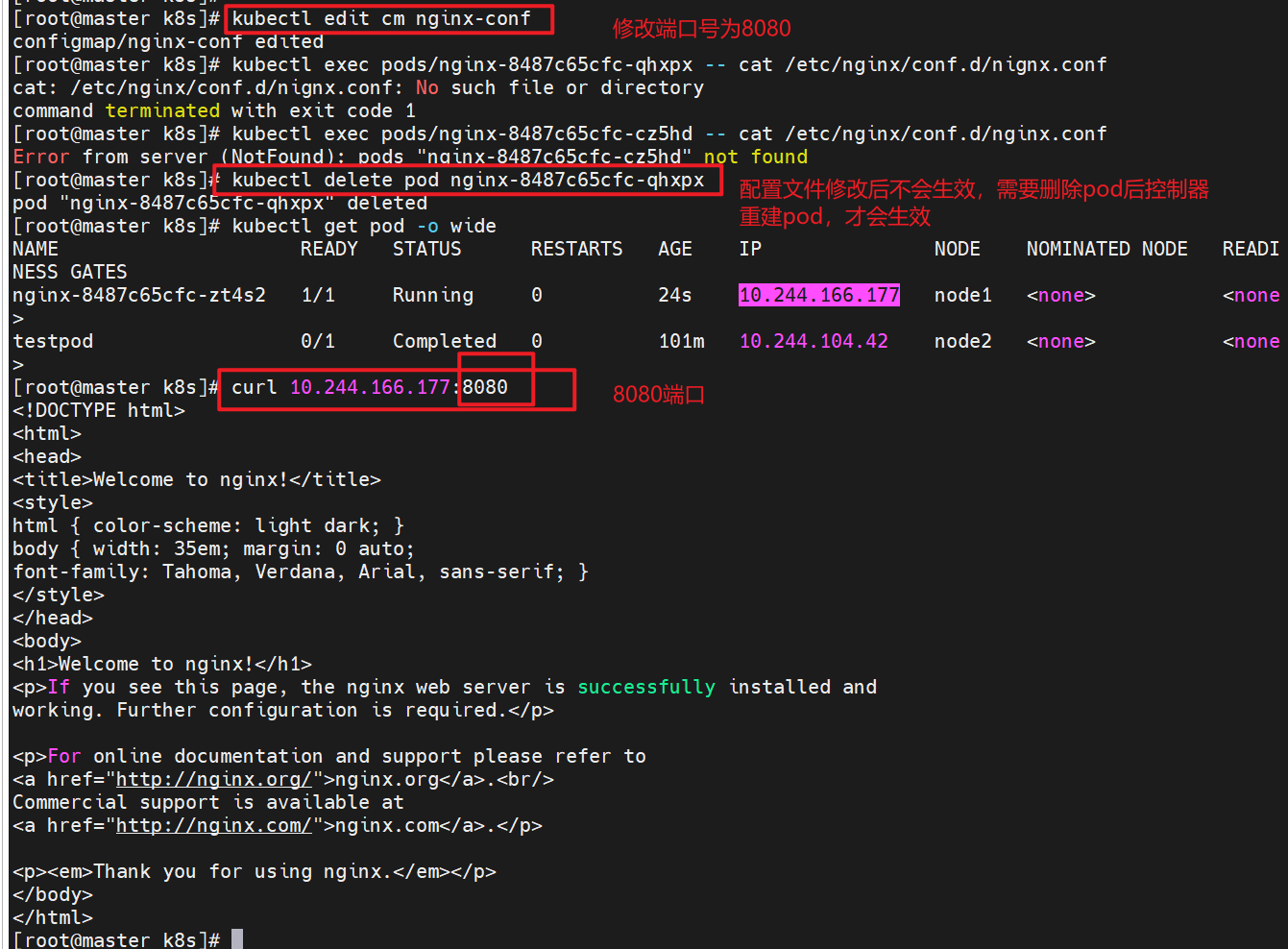

1.3.5.4 通过热更新cm修改配置
复制代码
# 修改cm配置
kubectl edit cm nginx-conf
apiVersion: v1
data:
  nginx.conf: |
    server {
      listen 8080;						#端口改为8080
      server_name _;
      root /usr/share/nginx/html;
      index index.html;
    }

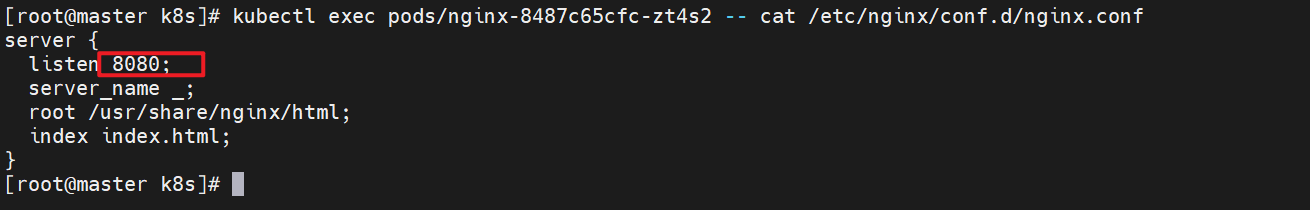

# 查看配置文件是否更改成功
kubectl exec pods/nginx-8487c65cfc-zt4s2 -- cat /etc/nginx/conf.d/nginx.conf
server {
  listen 8080;
  server_name _;
  root /usr/share/nginx/html;
  index index.html;
}
# 删除pod让控制器重新生成新的pod，重新读取配置文件
kubectl delete pod nginx-8487c65cfc-qhxpx
kubectl get pod -o wide
# 测试是否能够访问
curl 10.244.166.177:8080

注意：配置文件修改后不会生效，需要删除pod后控制器会重建pod，这时就生效了

2 secrets配置管理

2.1 secrets的功能介绍

  • Secret 对象类型用来保存敏感信息，例如密码、OAuth 令牌和 ssh key。

  • 敏感信息放在 secret 中比放在 Pod 的定义或者容器镜像中来说更加安全和灵活

  • Pod 可以用两种方式使用 secret：

    • 作为 volume 中的文件被挂载到 pod 中的一个或者多个容器里。

    • 当 kubelet 为 pod 拉取镜像时使用。

  • Secret的类型：

    • Service Account：Kubernetes 自动创建包含访问 API 凭据的 secret，并自动修改 pod 以使用此类型的 secret。

    • Opaque：使用base64编码存储信息，可以通过base64 --decode解码获得原始数据，因此安全性弱。

    • kubernetes.io/dockerconfigjson：用于存储docker registry的认证信息

2.2 secrets的创建

在创建secrets时我们可以用命令的方法或者yaml文件的方法

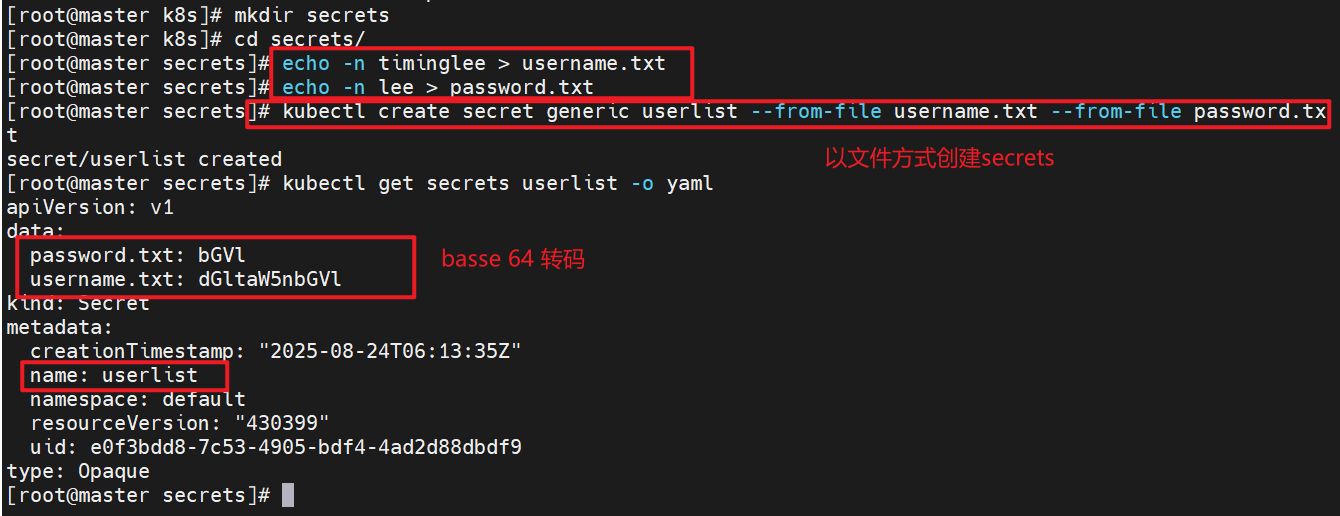

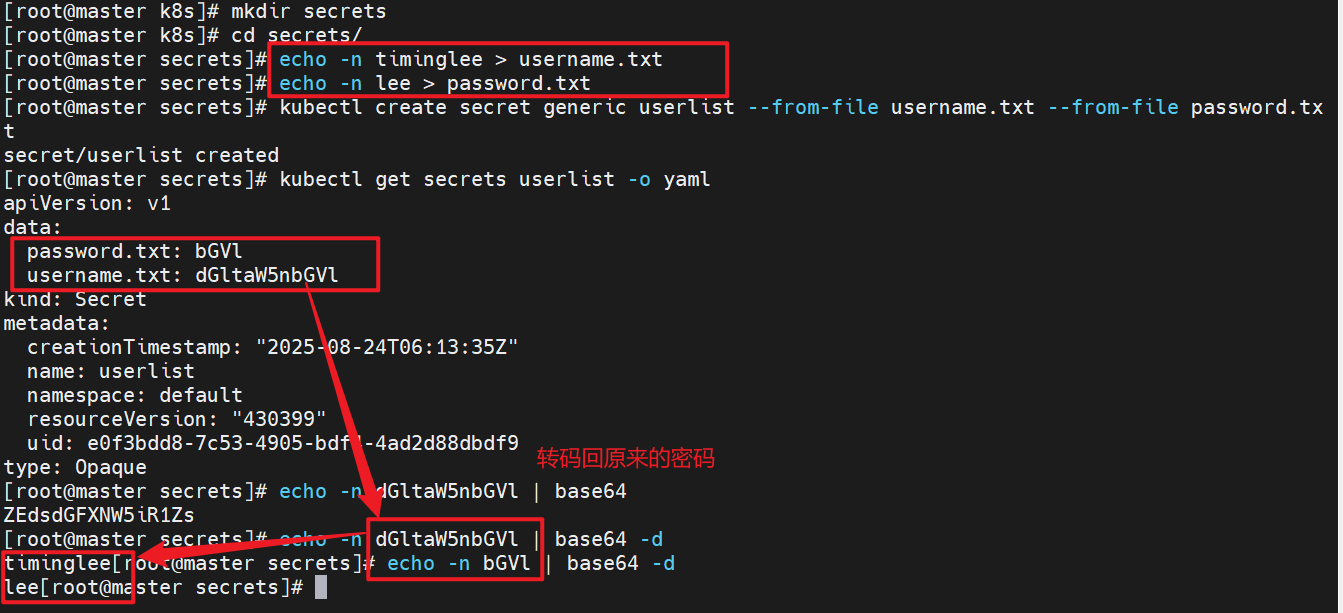

2.2.1从文件创建

复制代码
echo -n timinglee > username.txt
echo -n lee > password.txt
kubectl create secret generic userlist --from-file username.txt --from-file password.txt
secret/userlist created
kubectl get secrets userlist -o yaml

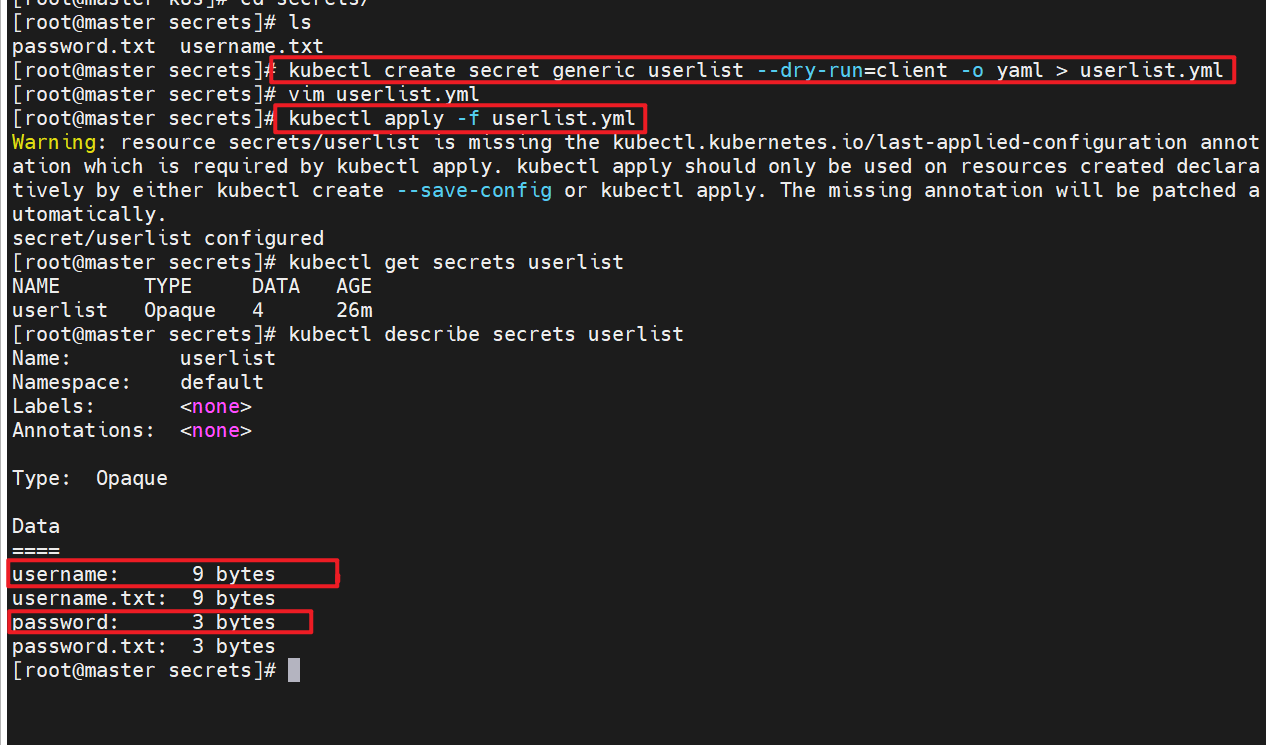

2.2.2 编写yaml文件

复制代码
echo -n timinglee | base64
echo -n lee | base64
kubectl create secret generic userlist --dry-run=client -o yaml > userlist.yml
vim userlist.yml
cat userlist.yml
apiVersion: v1
kind: Secret
metadata:
  creationTimestamp: null
  name: userlist
type: Opaque
data:
  username: dGltaW5nbGVl
  password: bGVl

kubectl apply -f userlist.yml
kubectl describe secrets userlist

2.3 Secret的使用方法

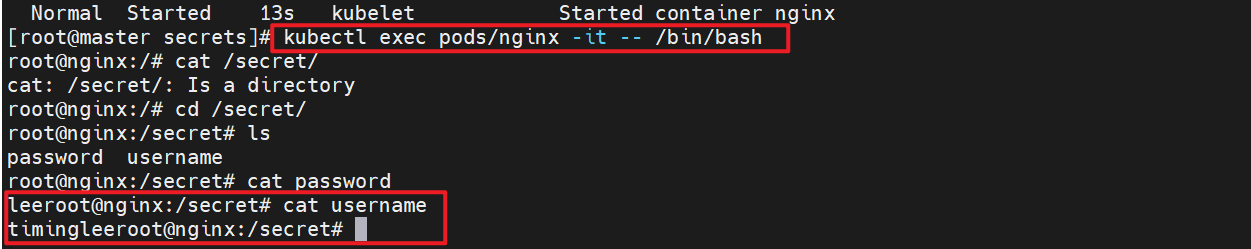

2.3.1 将Secret挂载到Volume中

复制代码
kubectl apply -f userlist.yml
kubectl describe secrets userlist
kubectl run  nginx --image nginx --dry-run=client -o yaml > pod1.yaml
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: nginx
  name: nginx
spec:
  containers:
  - image: nginx
    name: nginx
    volumeMounts:
    - name: secrets
      mountPath: /secret # 向固定路径映射
      readOnly: true

  volumes:
  - name: secrets
    secret:
      secretName: userlist

kubectl apply -f pod1.yml
kubectl describe pod/nginx

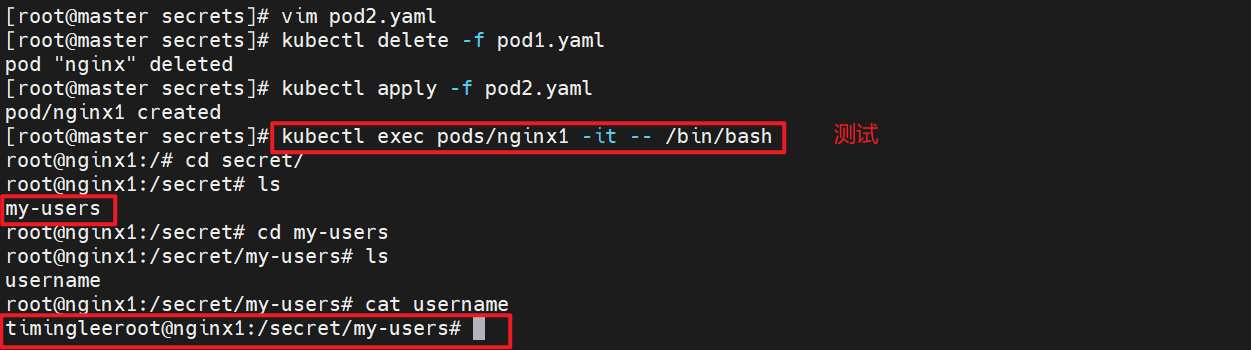

2.3.2 向指定路径映射 secret 密钥

向指定路径映射

复制代码
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: nginx1
  name: nginx1
spec:
  containers:
  - image: nginx
    name: nginx1
    volumeMounts:
    - name: secrets
      mountPath: /secret
      readOnly: true

  volumes:
  - name: secrets
    secret:
      secretName: userlist
      items:
      - key: username
        path: my-users/username

kubectl apply -f pod2.yaml
kubectl exec  pods/nginx1 -it -- /bin/bash

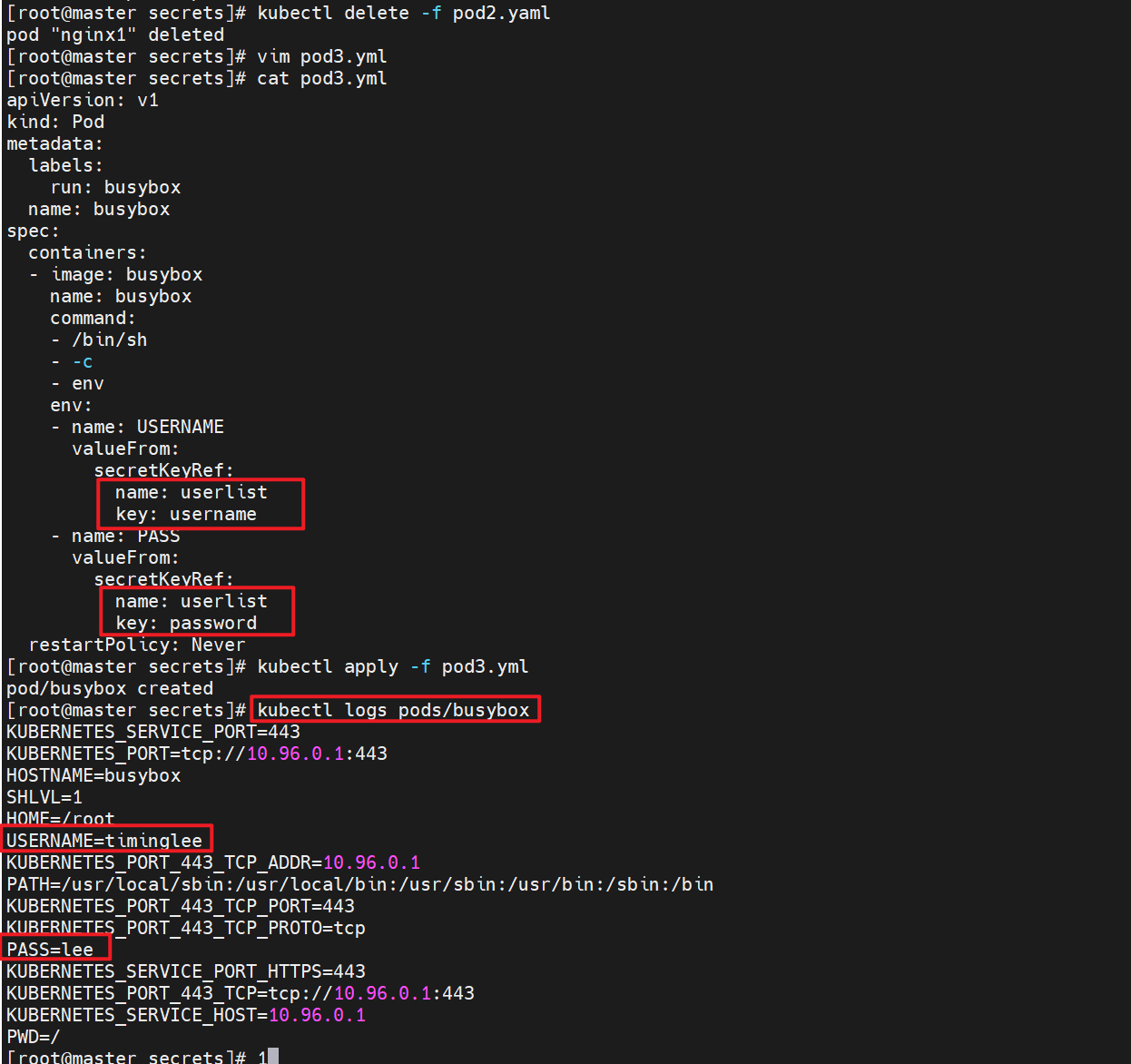

2.3.3 将Secret设置为环境变量

复制代码
kubectl delete -f pod2.yaml
pod "nginx1" deleted

vim pod3.yml
cat pod3.yml
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: busybox
  name: busybox
spec:
  containers:
  - image: busybox
    name: busybox
    command:
    - /bin/sh
    - -c
    - env
    env:
    - name: USERNAME
      valueFrom:
        secretKeyRef:
          name: userlist
          key: username
    - name: PASS
      valueFrom:
        secretKeyRef:
          name: userlist
          key: password
  restartPolicy: Never
kubectl apply -f pod3.yml
kubectl logs pods/busybox

2.3.4 存储docker registry的认证信息

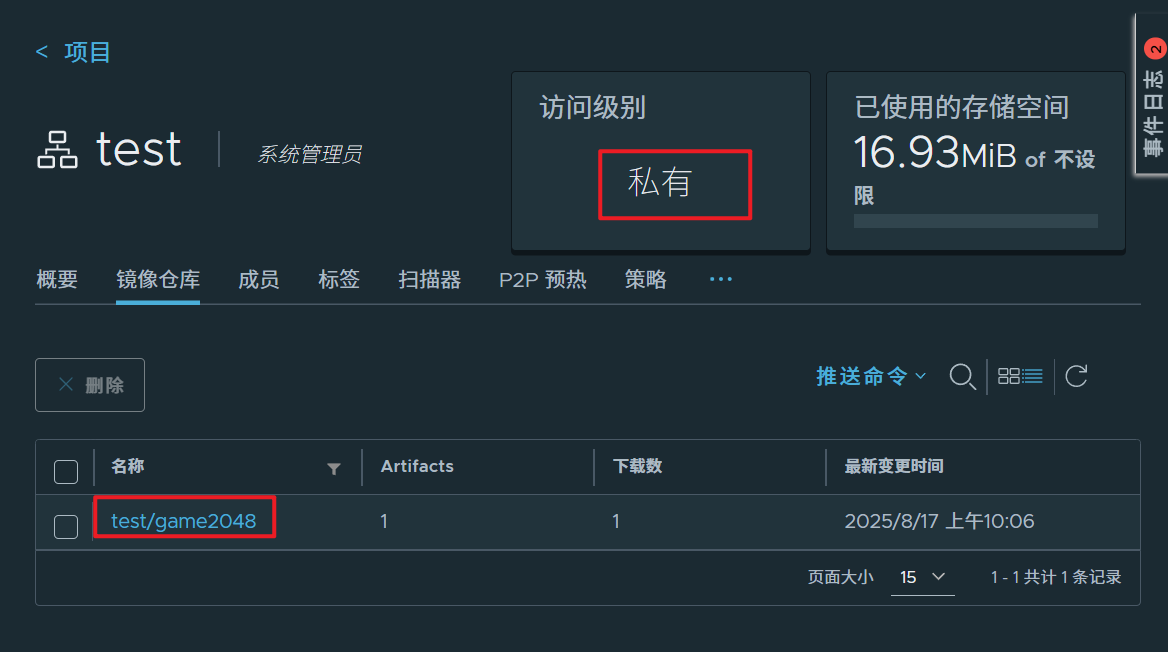

建立私有仓库并上传镜像

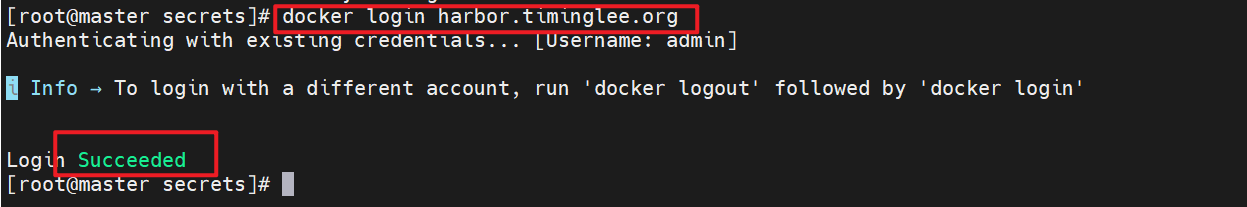

1.登录仓库

复制代码
docker login harbor.timinglee.org

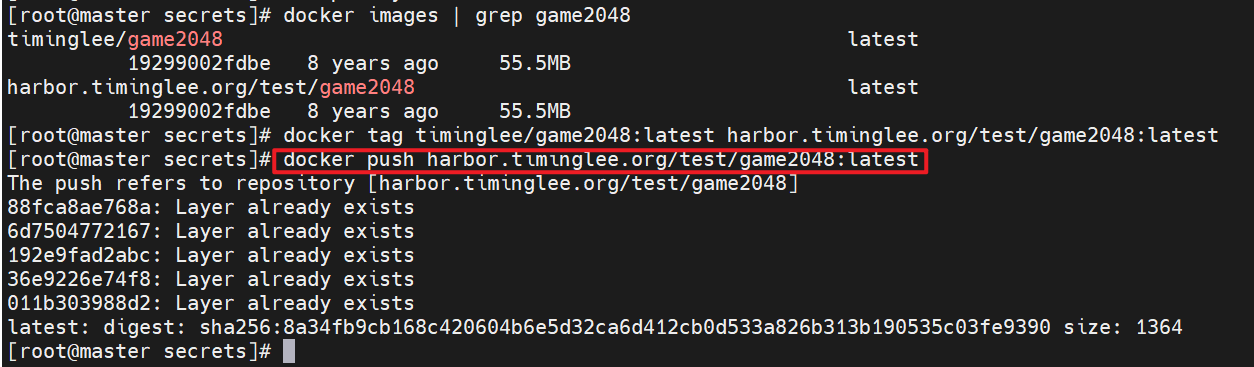

2.上传镜像

复制代码
docker tag timinglee/game2048:latest  harbor.timinglee.org/test/game2048:latest
docker push harbor.timinglee.org/test/game2048:latest

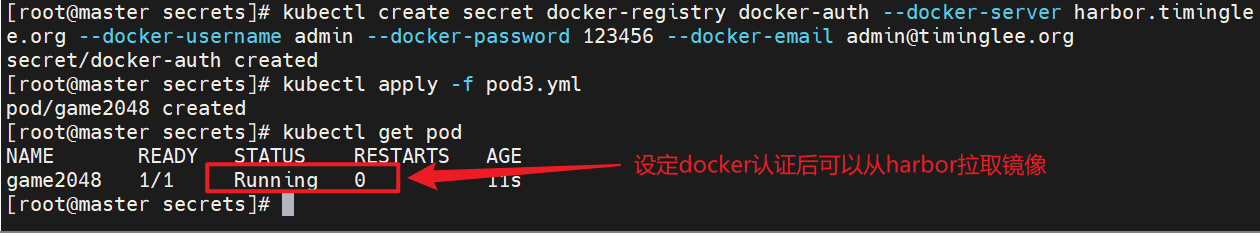

3.建立用于docker认证的secret

复制代码
kubectl create secret docker-registry docker-auth --docker-server harbor.timinglee.org --docker-username admin --docker-password 123456 --docker-email timinglee@timinglee.org

apiVersion: v1
kind: Pod
metadata:
  labels:
    run: game2048
  name: game2048
spec:
  containers:
  - image: harbor.timinglee.org/test/game2048:latest
    name: game2048
  imagePullSecrets:					#不设定docker认证时无法下载镜像
  - name: docker-auth

3 volumes配置管理

  • 容器中文件在磁盘上是临时存放的，这给容器中运行的特殊应用程序带来一些问题

  • 当容器崩溃时，kubelet将重新启动容器，容器中的文件将会丢失,因为容器会以干净的状态重建。

  • 当在一个 Pod 中同时运行多个容器时，常常需要在这些容器之间共享文件。

  • Kubernetes 卷具有明确的生命周期与使用它的 Pod 相同

  • 卷比 Pod 中运行的任何容器的存活期都长，在容器重新启动时数据也会得到保留

  • 当一个 Pod 不再存在时，卷也将不再存在。

  • Kubernetes 可以支持许多类型的卷，Pod 也能同时使用任意数量的卷。

  • 卷不能挂载到其他卷，也不能与其他卷有硬链接。 Pod 中的每个容器必须独立地指定每个卷的挂载位置。

3.1 kubernets支持的卷的类型

官网：卷 | KubernetesKubernetes 卷为 Pod 中的容器提供了一种通过文件系统访问和共享数据的方式。存在不同类别的卷，你可以将其用于各种用途，例如：基于 ConfigMap 或 Secret 填充配置文件 为 Pod 提供一些临时的涂销空间 在同一个 Pod 中的两个不同容器之间共享文件系统 在两个不同的 Pod 之间共享文件系统（即使这些 Pod 运行在不同的节点上） 持久化存储数据，这样即使 Pod 重启或被替换，存储的数据仍然可用 基于容器所在 Pod 的详细信息，将配置信息传递给运行在容器中的应用 （例如告诉边车容器：Pod 运行在哪个命名空间） 以只读权限访问另一个容器镜像中的数据 数据共享可以发生在容器内不同本地进程之间，或在不同容器之间，或在多个 Pod 之间。为什么卷很重要 数据持久性： 容器中的文件在磁盘上是临时存放的，这给在容器中运行较重要的应用带来一些问题。 当容器崩溃或被停止时，容器的状态不会被保存，因此在容器生命期内创建或修改的所有文件都将丢失。 在崩溃之后，kubelet 会以干净的状态重启容器。 共享存储： 当多个容器在一个 Pod 中运行并需要共享文件时，会出现另一个问题。 那就是在所有容器之间设置和访问共享文件系统可能会很有难度。 Kubernetes 卷（Volume） 这一抽象概念能够解决这两个问题。在你学习卷、持久卷（PersistentVolume）和持久卷申领（PersistentVolumeClaim）之前， 你应该先了解 Pods， 确保你理解 Kubernetes 如何使用 Pod 来运行容器。卷是如何工作的 Kubernetes 支持很多类型的卷。 Pod 可以同时使用任意数目的卷类型。 临时卷类型将生命期关联到特定的 Pod， 但持久卷可以比任意独立 Pod 的生命期长。 当 Pod 不再存在时，Kubernetes 也会销毁临时卷；不过 Kubernetes 不会销毁持久卷。 对于给定 Pod 中任何类型的卷，在容器重启期间数据都不会丢失。https://kubernetes.io/zh/docs/concepts/storage/volumes/

k8s支持的卷的类型如下：

  • awsElasticBlockStore 、azureDisk、azureFile、cephfs、cinder、configMap、csi

  • downwardAPI、emptyDir、fc (fibre channel)、flexVolume、flocker

  • gcePersistentDisk、gitRepo (deprecated)、glusterfs、hostPath、iscsi、local、

  • nfs、persistentVolumeClaim、projected、portworxVolume、quobyte、rbd

  • scaleIO、secret、storageos、vsphereVolume

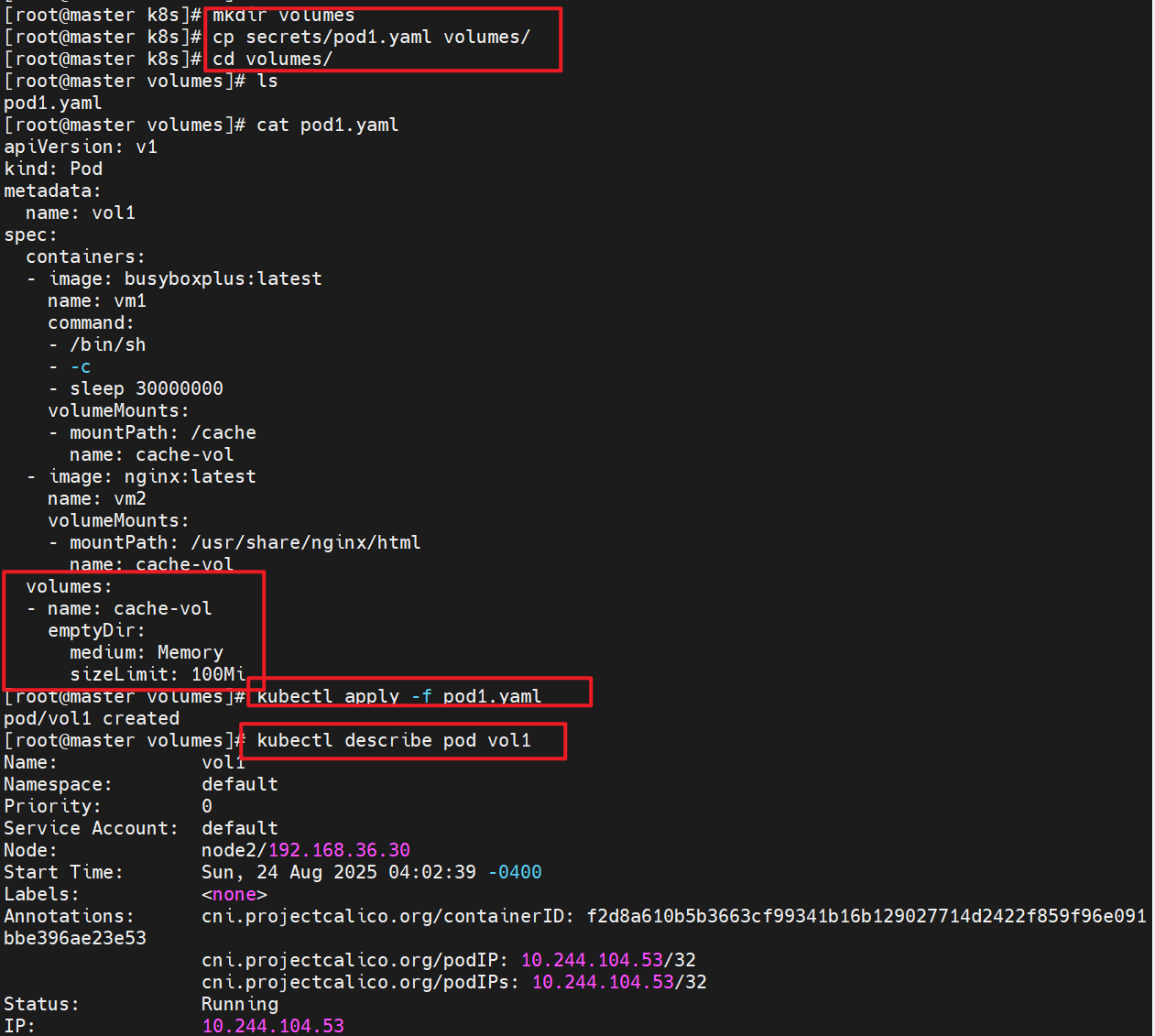

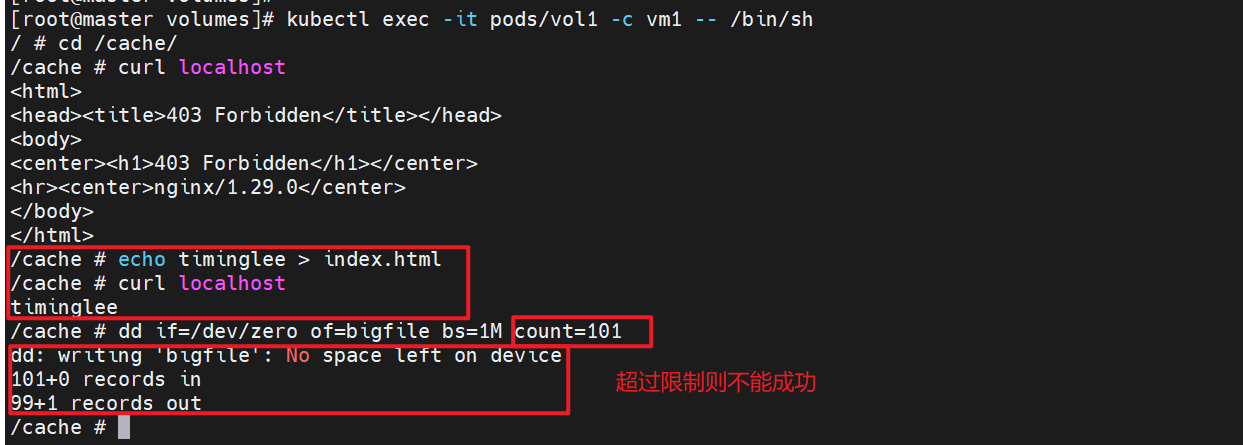

3.2 emptyDir卷

功能：

当Pod指定到某个节点上时，首先创建的是一个emptyDir卷，并且只要 Pod 在该节点上运行，卷就一直存在。卷最初是空的。 尽管 Pod 中的容器挂载 emptyDir 卷的路径可能相同也可能不同，但是这些容器都可以读写 emptyDir 卷中相同的文件。 当 Pod 因为某些原因被从节点上删除时，emptyDir 卷中的数据也会永久删除

emptyDir 的使用场景：

  • 缓存空间，例如基于磁盘的归并排序。

  • 耗时较长的计算任务提供检查点，以便任务能方便地从崩溃前状态恢复执行。

  • 在 Web 服务器容器服务数据时，保存内容管理器容器获取的文件。

示例：

复制代码
apiVersion: v1
kind: Pod
metadata:
  name: vol1
spec:
  containers:
  - image: busyboxplus:latest
    name: vm1
    command:
    - /bin/sh
    - -c
    - sleep 30000000
    volumeMounts:
    - mountPath: /cache
      name: cache-vol
  - image: nginx:latest
    name: vm2
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: cache-vol
  volumes:
  - name: cache-vol
    emptyDir:
      medium: Memory
      sizeLimit: 100Mi

kubectl apply -f pod1.yml

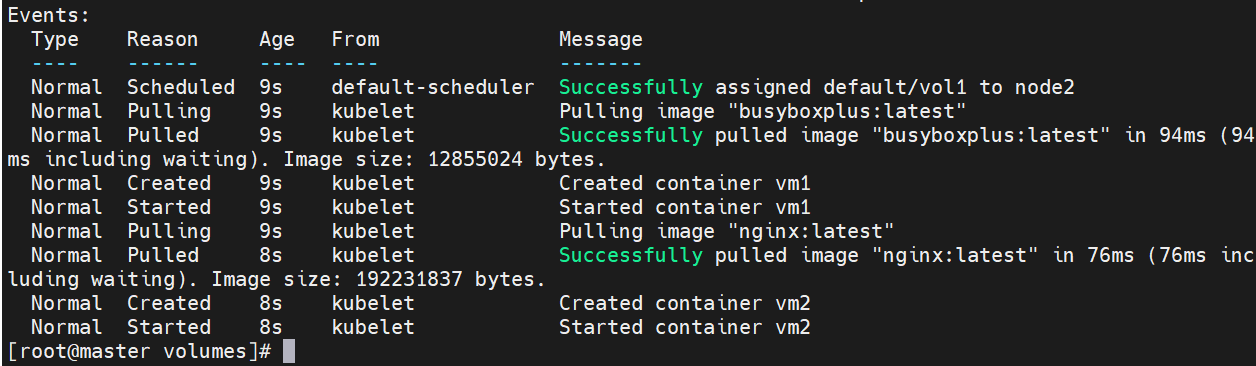

kubectl describe pods vol1

测试

复制代码
kubectl exec -it pods/vol1 -c vm1 -- /bin/sh

3.3 hostpath卷

功能：

hostPath 卷能将主机节点文件系统上的文件或目录挂载到您的 Pod 中，不会因为pod关闭而被删除

hostPath 的一些用法

  • 运行一个需要访问 Docker 引擎内部机制的容器,挂载 /var/lib/docker 路径。

  • 在容器中运行 cAdvisor（监控） 时，以 hostPath 方式挂载 /sys。

  • 允许 Pod 指定给定的 hostPath 在运行 Pod 之前是否应该存在，是否应该创建以及应该以什么方式存在

hostPath的安全隐患

  • 具有相同配置（例如从 podTemplate 创建）的多个 Pod 会由于节点上文件的不同而在不同节点上有不同的行为。

  • 当 Kubernetes 按照计划添加资源感知的调度时，这类调度机制将无法考虑由 hostPath 使用的资源。

  • 基础主机上创建的文件或目录只能由 root 用户写入。您需要在 特权容器 中以 root 身份运行进程，或者修改主机上的文件权限以便容器能够写入 hostPath 卷。

示例：

复制代码
apiVersion: v1
kind: Pod
metadata:
  name: vol1
spec:
  containers:
  - image: nginx:latest
    name: vm1
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: cache-vol
  volumes:
  - name: cache-vol
    hostPath:
      path: /data
      type: DirectoryOrCreate				#当/data目录不存在时自动建立

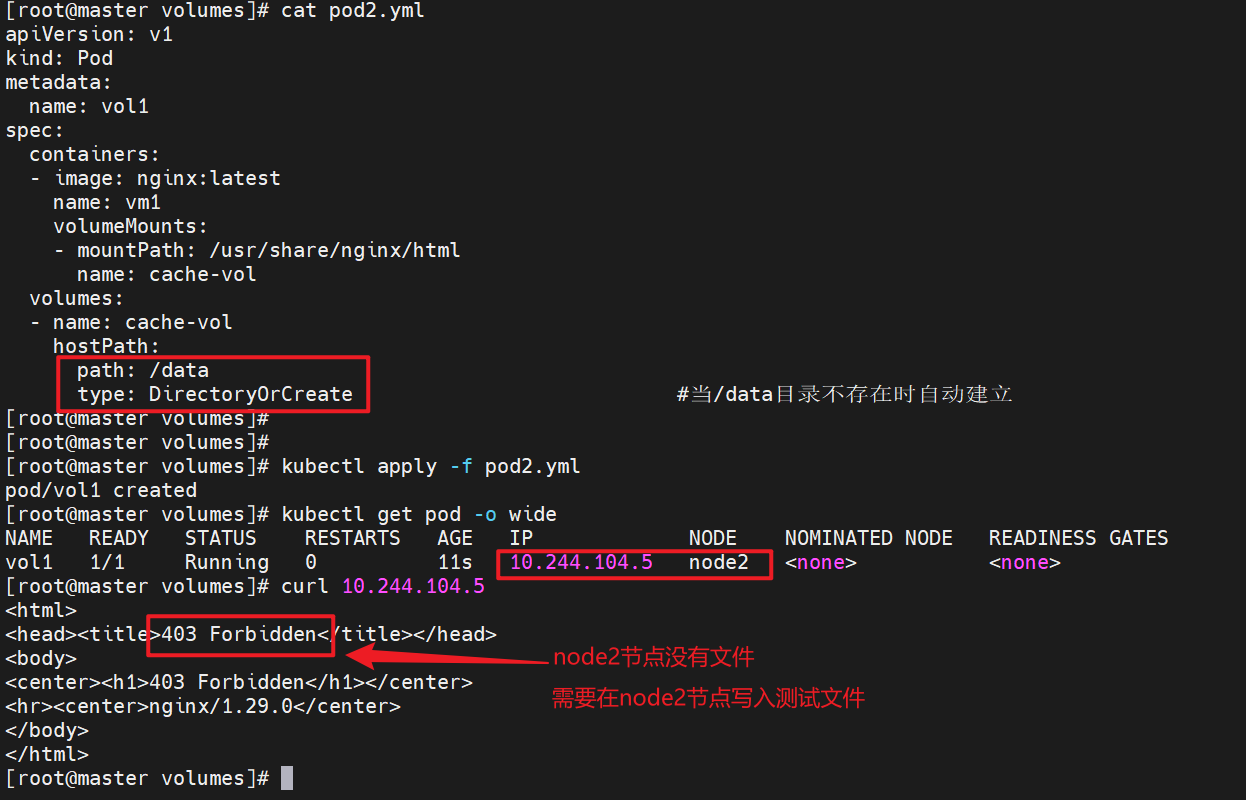

kubectl apply -f pod2.yml
kubectl get  pods  -o wide

3.4 nfs卷

NFS 卷允许将一个现有的 NFS 服务器上的目录挂载到 Kubernetes 中的 Pod 中。这对于在多个 Pod 之间共享数据或持久化存储数据非常有用

例如，如果有多个容器需要访问相同的数据集，或者需要将容器中的数据持久保存到外部存储，NFS 卷可以提供一种方便的解决方案。

3.4.1 部署一台nfs共享主机并在所有k8s节点中安装nfs-utils

1.部署nfs主机

复制代码
dnf install nfs-utils -y
systemctl enable --now nfs-server.service
vim /etc/exports
/nfsdata   *(rw,sync,no_root_squash)
exportfs -rv
exporting *:/nfsdata
showmount  -e harbor.timinglee.org
Export list for harbor.timinglee.org:
/nfsdata *

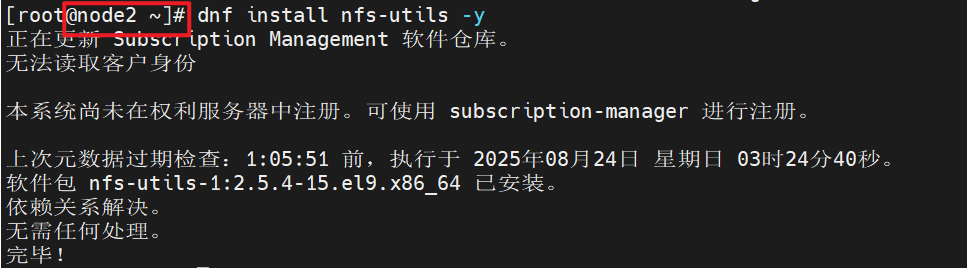

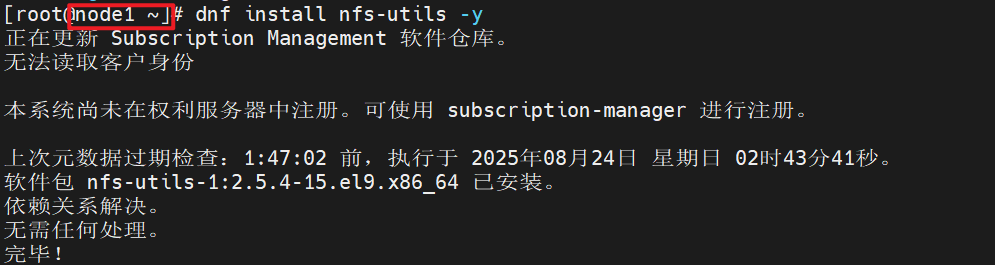

2.在k8s所有节点中安装nfs-utils

复制代码
dnf install nfs-utils -y

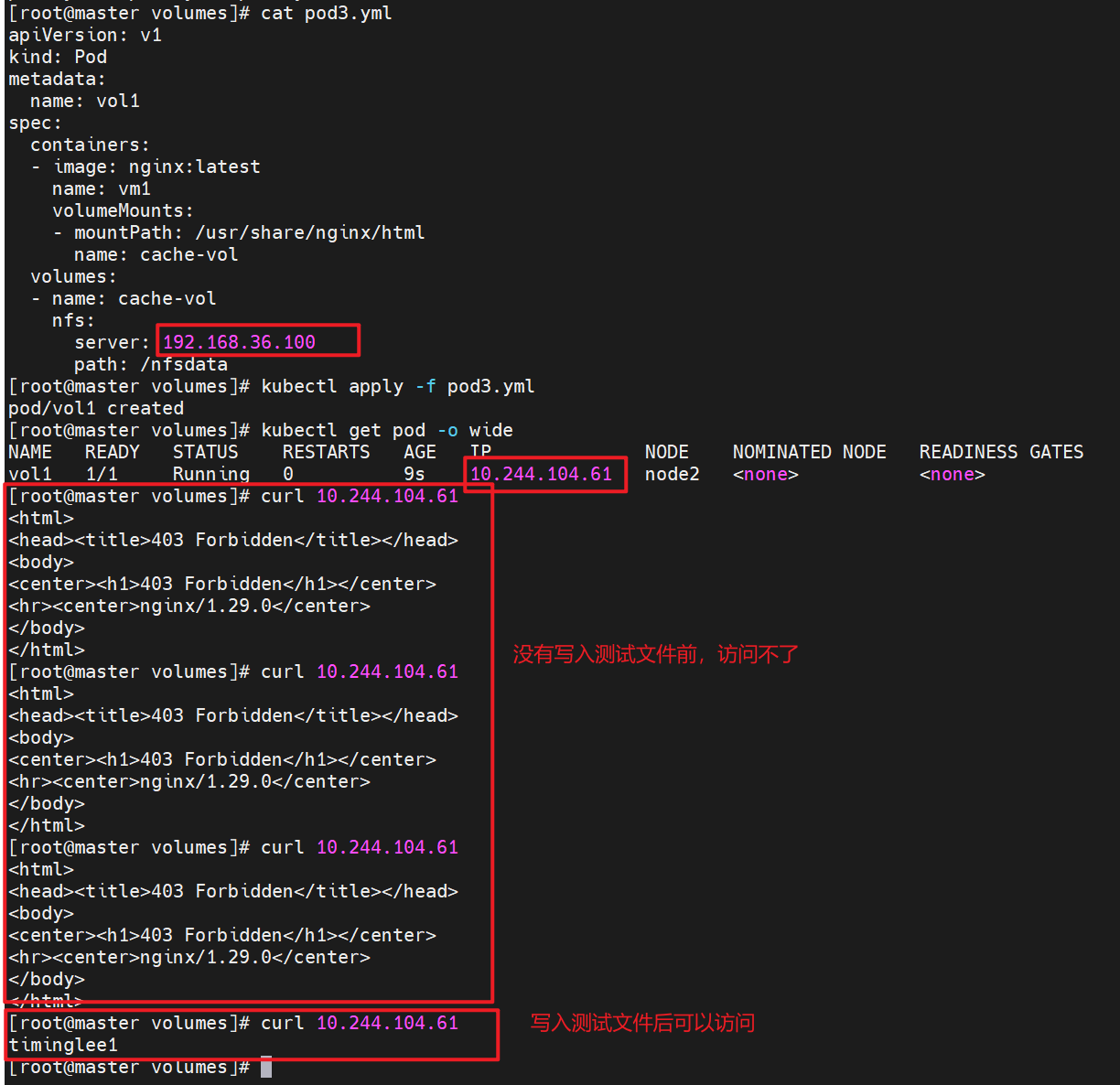

3.4.2 部署nfs卷

复制代码
apiVersion: v1
kind: Pod
metadata:
  name: vol1
spec:
  containers:
  - image: nginx:latest
    name: vm1
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: cache-vol
  volumes:
  - name: cache-vol
    nfs:
      server: 192.168.36.100    # nfs服务主机IP
      path: /nfsdata

3.5 PersistentVolume持久卷

3.5.1 静态持久卷pv与静态持久卷声明pvc

3.5.1.1 PersistentVolume（持久卷，简称PV）

  • pv是集群内由管理员提供的网络存储的一部分。

  • PV也是集群中的一种资源。是一种volume插件，

  • 但是它的生命周期却是和使用它的Pod相互独立的。

  • PV这个API对象，捕获了诸如NFS、ISCSI、或其他云存储系统的实现细节

  • pv有两种提供方式：静态和动态

    • 静态PV：集群管理员创建多个PV，它们携带着真实存储的详细信息，它们存在于Kubernetes API中，并可用于存储使用

    • 动态PV：当管理员创建的静态PV都不匹配用户的PVC时，集群可能会尝试专门地供给volume给PVC。这种供给基于StorageClass

3.5.1.2 PersistentVolumeClaim（持久卷声明，简称PVC）

  • 是用户的一种存储请求

  • 它和Pod类似，Pod消耗Node资源，而PVC消耗PV资源

  • Pod能够请求特定的资源（如CPU和内存)。PVC能够请求指定的大小和访问的模式持久卷配置

  • PVC与PV的绑定是一对一的映射。没找到匹配的PV，那么PVC会无限期得处于unbound未绑定状态

3.5.1.3 volumes访问模式

  • ReadWriteOnce -- 该volume只能被单个节点以读写的方式映射

  • ReadOnlyMany -- 该volume可以被多个节点以只读方式映射

  • ReadWriteMany -- 该volume可以被多个节点以读写的方式映射

  • 在命令行中，访问模式可以简写为：

    • RWO - ReadWriteOnce

    • ROX - ReadOnlyMany

    • RWX -- ReadWriteMany

3.5.1.4 volumes回收策略

  • Retain：保留，需要手动回收

  • Recycle：回收，自动删除卷中数据（在当前版本中已经废弃）

  • Delete：删除，相关联的存储资产，如AWS EBS，GCE PD，Azure Disk，or OpenStack Cinder卷都会被删除

注意：

只有NFS和HostPath支持回收利用

AWS EBS，GCE PD，Azure Disk，or OpenStack Cinder卷支持删除操作。

3.5.1.5 volumes状态说明

  • Available 卷是一个空闲资源，尚未绑定到任何申领

  • Bound 该卷已经绑定到某申领

  • Released 所绑定的申领已被删除，但是关联存储资源尚未被集群回收

  • Failed 卷的自动回收操作失败

3.5.2 静态pv实例

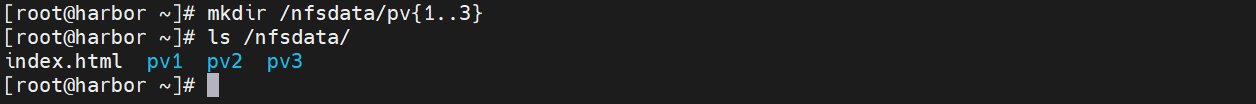

1.在nfs主机中建立实验目录

2.编写创建pv的yml文件，pv是集群资源，不在任何namespace中

复制代码
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv1
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    path: /nfsdata/pv1
    server: 192.168.36.100

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv2
spec:
  capacity:
    storage: 15Gi
  volumeMode: Filesystem
  accessModes:
  - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    path: /nfsdata/pv2
    server: 192.168.36.100
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv3
spec:
  capacity:
    storage: 25Gi
  volumeMode: Filesystem
  accessModes:
  - ReadOnlyMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    path: /nfsdata/pv3
    server: 192.168.36.100

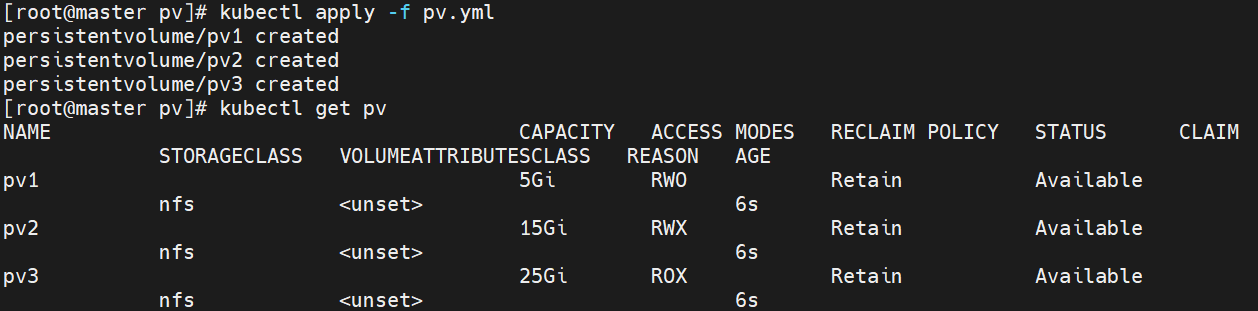

kubectl apply -f pv.yml
kubectl get pv

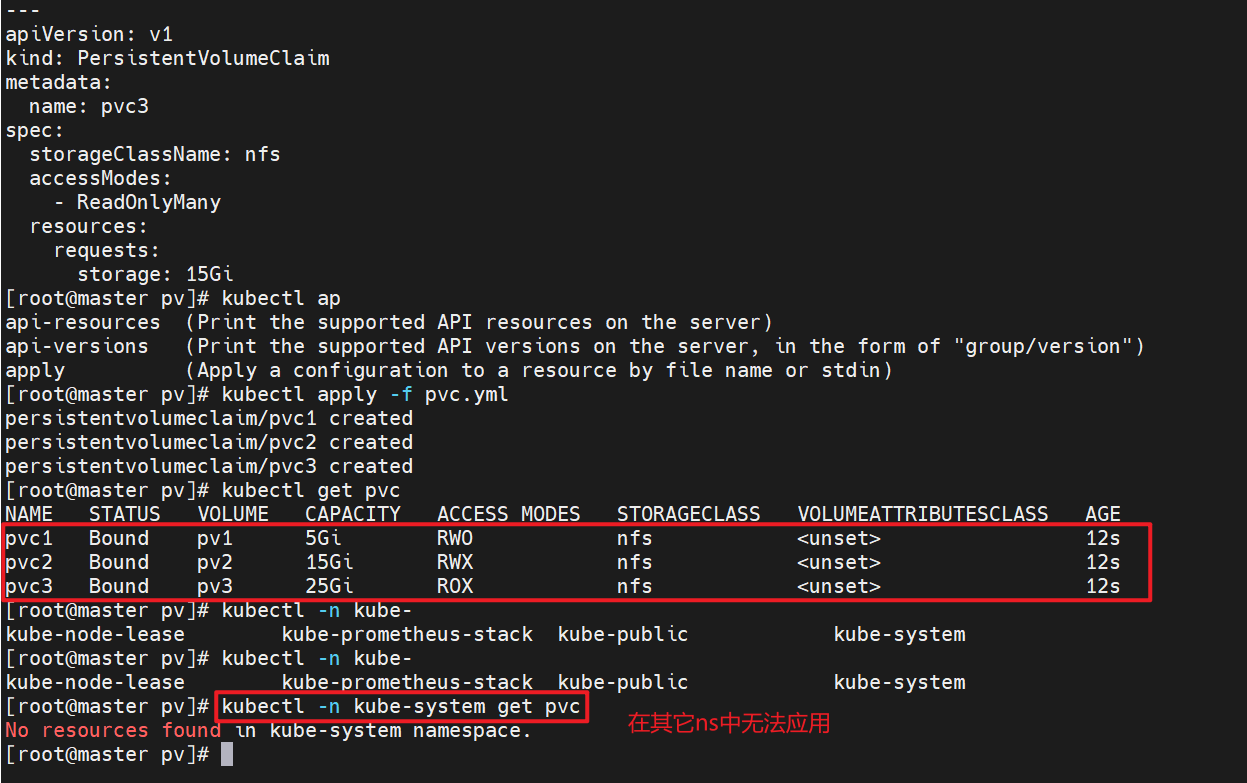

3.建立pvc，pvc是pv使用的申请，需要保证和pod在一个namesapce中

复制代码
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc1
spec:
  storageClassName: nfs
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc2
spec:
  storageClassName: nfs
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 10Gi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc3
spec:
  storageClassName: nfs
  accessModes:
    - ReadOnlyMany
  resources:
    requests:
      storage: 15Gi

3.5.3 在pod中使用pvc

复制代码
apiVersion: v1
kind: Pod
metadata:
  name: timinglee
spec:
  containers:
  - image: nginx
    name: nginx
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: vol1
  volumes:
  - name: vol1
    persistentVolumeClaim:
      claimName: pvc1

kubectl apply -f pod.yml

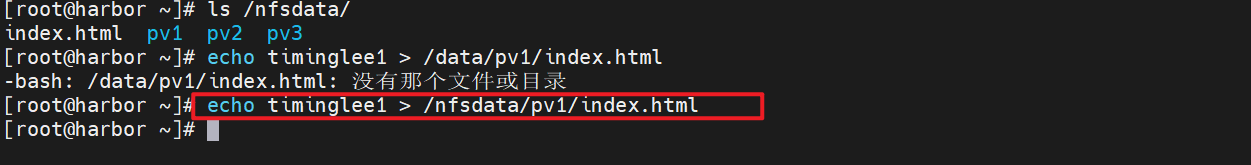

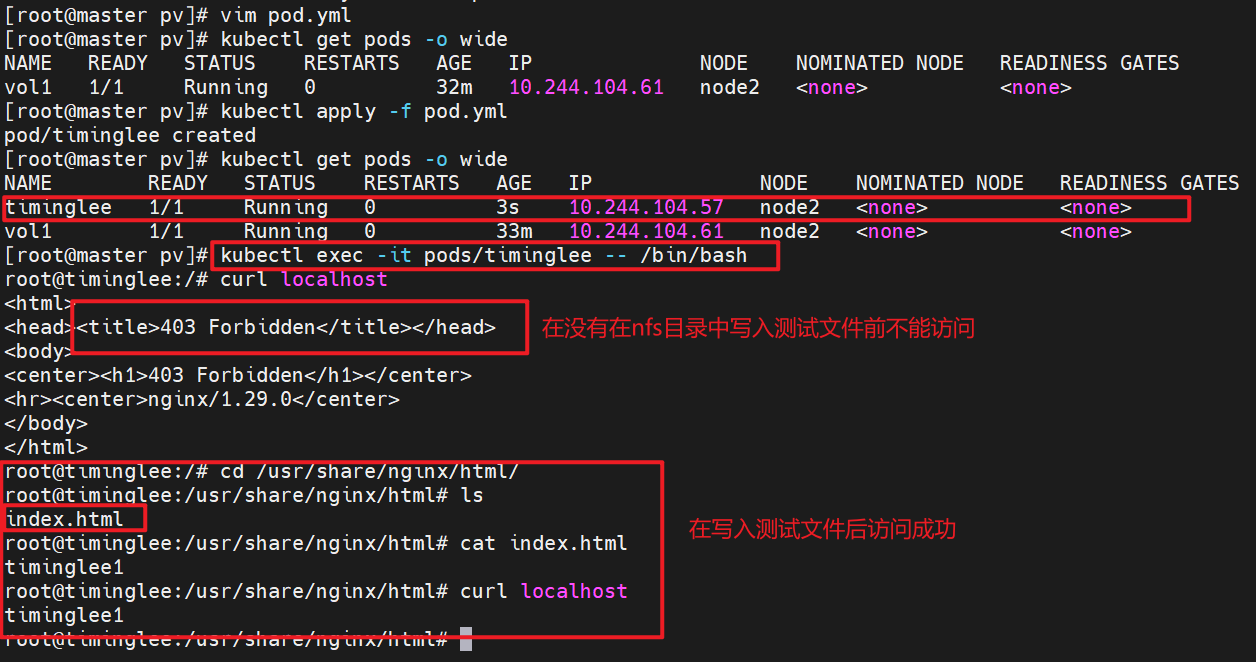

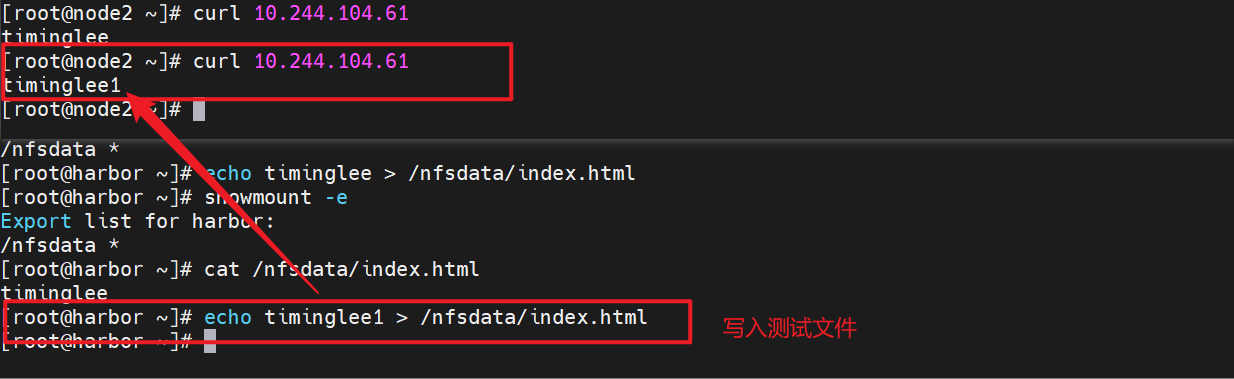

1.在nfs目录中写入测试文件

2.测试pvc创建是否成功

4 存储类storageclass

官网： https://github.com/kubernetes-sigs/nfs-subdir-external-provisionerhttps://github.com/kubernetes-sigs/nfs-subdir-external-provisioner

4.1 StorageClass说明

  • StorageClass提供了一种描述存储类（class)的方法，不同的class可能会映射到不同的服务质量等级和备份策略或其他策略等。

  • 每个 StorageClass 都包含 provisioner、parameters 和 reclaimPolicy 字段， 这些字段会在StorageClass需要动态分配 PersistentVolume 时会使用到

4.2 StorageClass的属性

属性说明：存储类 | Kubernetes本文描述了 Kubernetes 中 StorageClass 的概念。 建议先熟悉卷和持久卷的概念。StorageClass 为管理员提供了描述存储类的方法。 不同的类型可能会映射到不同的服务质量等级或备份策略，或是由集群管理员制定的任意策略。 Kubernetes 本身并不清楚各种类代表的什么。Kubernetes 存储类的概念类似于一些其他存储系统设计中的"配置文件"。StorageClass 对象 每个 StorageClass 都包含 provisioner、parameters 和 reclaimPolicy 字段， 这些字段会在 StorageClass 需要动态制备 PersistentVolume 以满足 PersistentVolumeClaim (PVC) 时使用到。StorageClass 对象的命名很重要，用户使用这个命名来请求生成一个特定的类。 当创建 StorageClass 对象时，管理员设置 StorageClass 对象的命名和其他参数。作为管理员，你可以为没有申请绑定到特定 StorageClass 的 PVC 指定一个默认的存储类： 更多详情请参阅 PersistentVolumeClaim 概念。storage/storageclass-low-latency.yaml apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: low-latency annotations: storageclass.kubernetes.io/is-default-class: "false" provisioner: csi-driver.example-vendor.example reclaimPolicy: Retain # default value is Delete allowVolumeExpansion: true mountOptions: - discard # this might enable UNMAP / TRIM at the block storage layer volumeBindingMode: WaitForFirstConsumer parameters: guaranteedReadWriteLatency: "true" # provider-specific 默认 StorageClass 你可以将某个 StorageClass 标记为集群的默认存储类。 关于如何设置默认的 StorageClass， 请参见更改默认 StorageClass。https://kubernetes.io/zh/docs/concepts/storage/storage-classes/

Provisioner（存储分配器)：用来决定使用哪个卷插件分配 PV，该字段必须指定。可以指定内部分配器，也可以指定外部分配器。外部分配器的代码地址为： kubernetes-incubator/external-storage，其中包括NFS和Ceph等。

Reclaim Policy（回收策略）：通过reclaimPolicy字段指定创建的Persistent Volume的回收策略，回收策略包括：Delete 或者 Retain，没有指定默认为Delete。

4.3 存储分配器NFS Client Provisioner

源码地址：https://github.com/kubernetes-sigs/nfs-subdir-external-provisionerhttps://github.com/kubernetes-sigs/nfs-subdir-external-provisioner

  • NFS Client Provisioner是一个automatic provisioner，使用NFS作为存储，自动创建PV和对应的PVC，本身不提供NFS存储，需要外部先有一套NFS存储服务。

  • PV以 {namespace}-{pvcName}-${pvName}的命名格式提供（在NFS服务器上)

  • PV回收的时候以 archieved-{namespace}-{pvcName}-${pvName} 的命名格式（在NFS服务器上)

4.4 部署NFS Client Provisioner

4.4.1 创建sa并授权

复制代码
apiVersion: v1
kind: Namespace
metadata:
  name: nfs-client-provisioner
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  namespace: nfs-client-provisioner
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: nfs-client-provisioner
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: nfs-client-provisioner
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: nfs-client-provisioner
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io

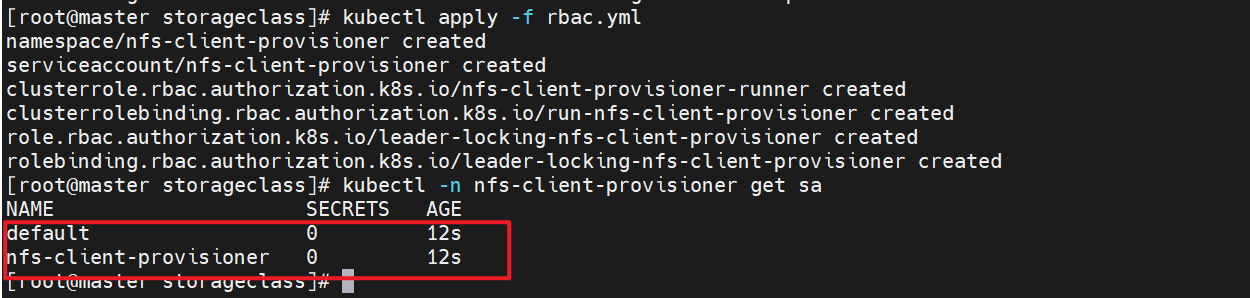

查看rbac信息

4.4.2 部署应用

复制代码
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
  namespace: nfs-client-provisioner
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          image: sig-storage/nfs-subdir-external-provisioner:v4.0.2
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              value: k8s-sigs.io/nfs-subdir-external-provisioner
            - name: NFS_SERVER
              value: 192.168.36.100
            - name: NFS_PATH
              value: /nfsdata
      volumes:
        - name: nfs-client-root
          nfs:
            server: 192.168.36.100
            path: /nfsdata

4.4.3 创建存储类

复制代码
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-client
provisioner: k8s-sigs.io/nfs-subdir-external-provisioner
parameters:
  archiveOnDelete: "false"

4.4.4 创建pvc

复制代码
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: test-claim
spec:
  storageClassName: nfs-client
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1G

4.4.5 创建测试pod

复制代码
kind: Pod
apiVersion: v1
metadata:
  name: test-pod
spec:
  containers:
  - name: test-pod
    image: busybox
    command:
      - "/bin/sh"
    args:
      - "-c"
      - "touch /mnt/SUCCESS && exit 0 || exit 1"
    volumeMounts:
      - name: nfs-pvc
        mountPath: "/mnt"
  restartPolicy: "Never"
  volumes:
    - name: nfs-pvc
      persistentVolumeClaim:
        claimName: test-claim

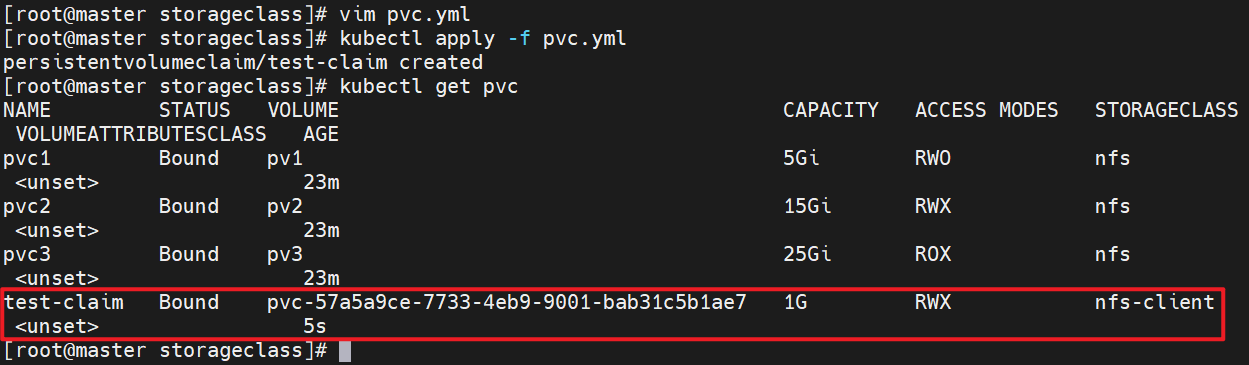

查看是否创建成功

4.4.6 设置默认存储类

  • 在未设定默认存储类时pvc必须指定使用类的名称

  • 在设定存储类后创建pvc时可以不用指定storageClassName

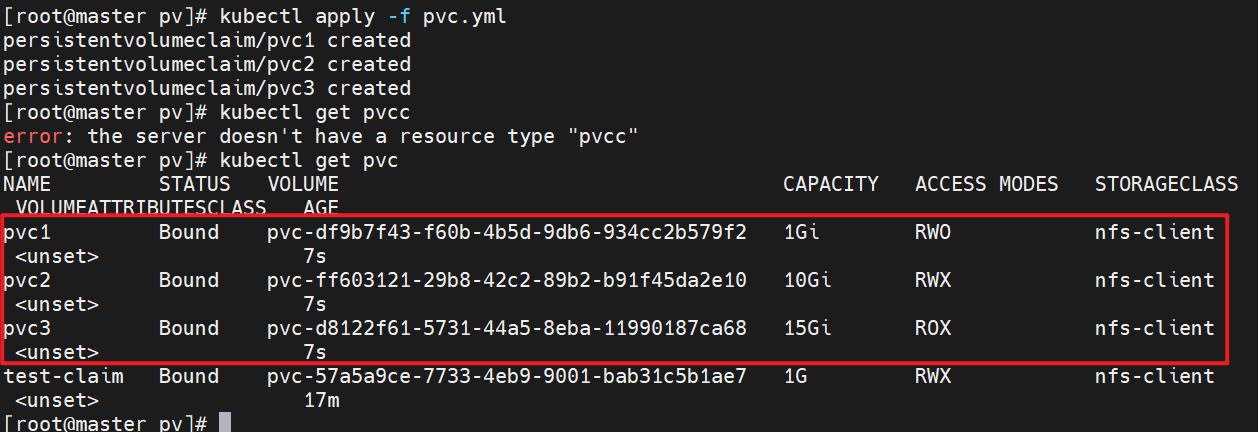

1.一次性指定多个pvc

复制代码
[root@k8s-master pvc]# vim pvc.yml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc1
spec:
  storageClassName: nfs-client
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc2
spec:
  storageClassName: nfs-client
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 10Gi

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc3
spec:
  storageClassName: nfs-client
  accessModes:
    - ReadOnlyMany
  resources:
    requests:
      storage: 15Gi

2.设定默认存储类

复制代码
kubectl edit sc nfs-client

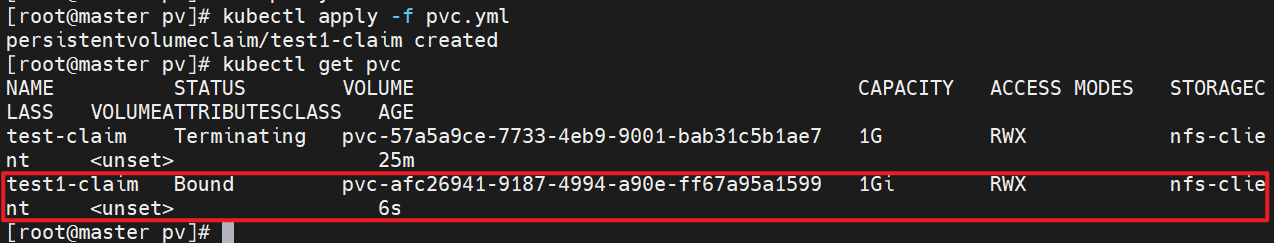

3.测试，未指定storageClassName参数

复制代码
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: test1-claim
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi

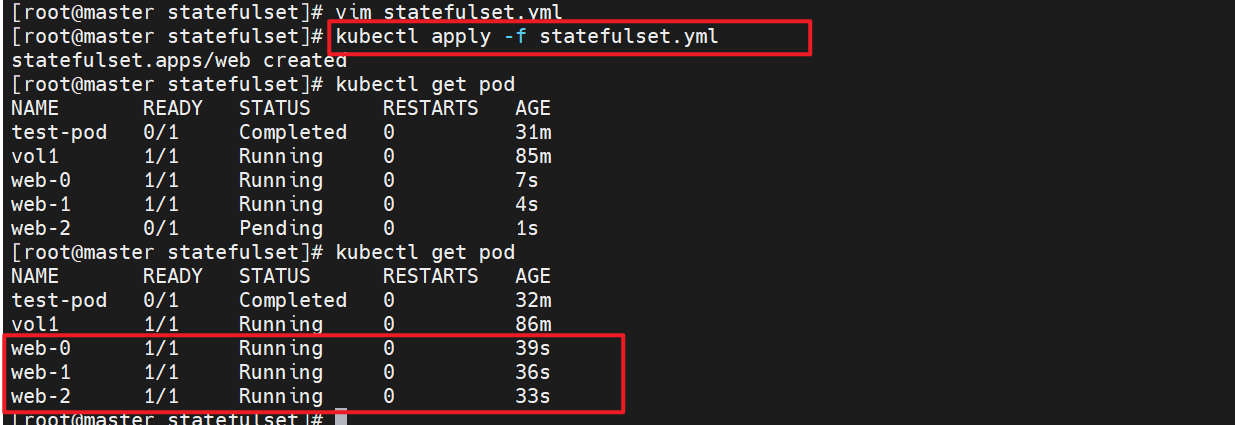

5 statefulset控制器

5.1 功能特性

  • Statefulset是为了管理有状态服务的问提设计的

  • StatefulSet将应用状态抽象成了两种情况：

  • 拓扑状态：应用实例必须按照某种顺序启动。新创建的Pod必须和原来Pod的网络标识一样

  • 存储状态：应用的多个实例分别绑定了不同存储数据。

  • StatefulSet给所有的Pod进行了编号，编号规则是：(statefulset名称)-(序号)，从0开始。

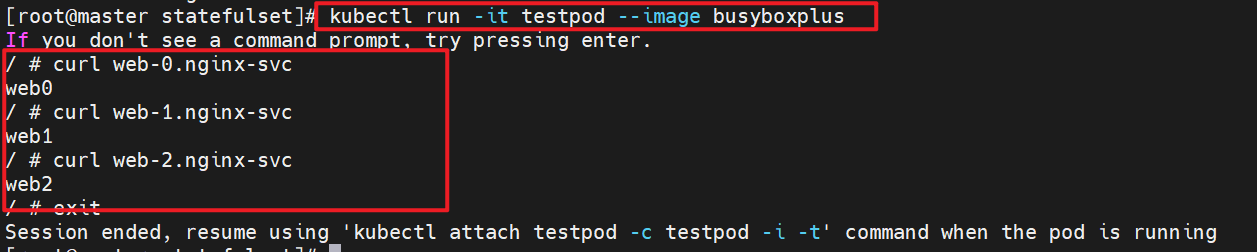

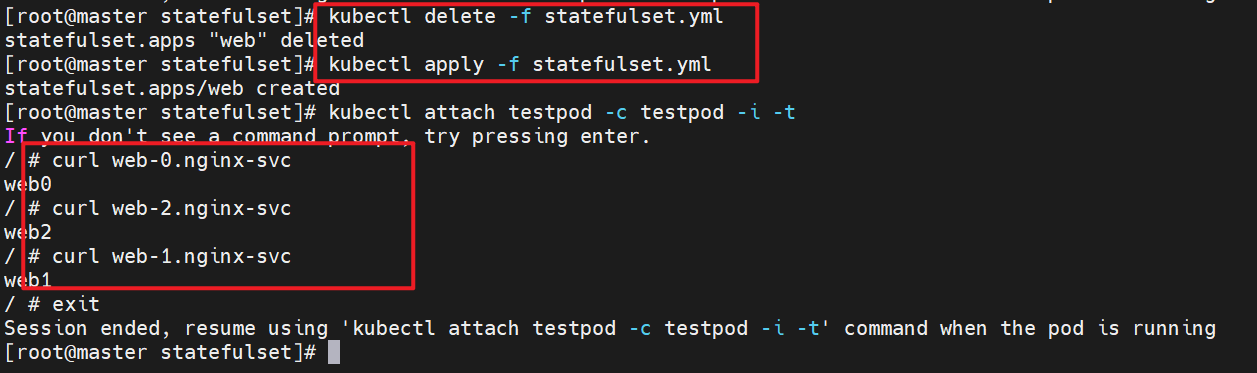

  • Pod被删除后重建，重建Pod的网络标识也不会改变,Pod的拓扑状态按照Pod的"名字+编号"的方式固定下来,并且为每个Pod提供了一个固定且唯一的访问入口,Pod对应的DNS记录。

5.2 StatefulSet的组成部分

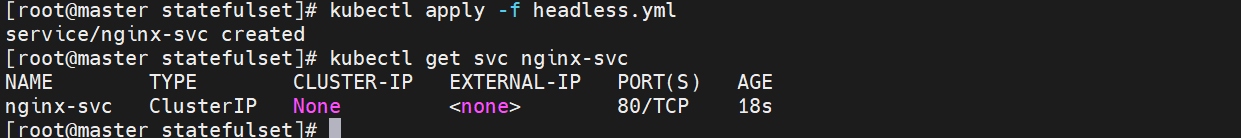

  • Headless Service：用来定义pod网络标识，生成可解析的DNS记录

  • volumeClaimTemplates：创建pvc，指定pvc名称大小，自动创建pvc且pvc由存储类供应。

  • StatefulSet：管理pod的

5.3 构建方法

1.建立无头服务

复制代码
apiVersion: v1
kind: Service
metadata:
 name: nginx-svc
 labels:
  app: nginx
spec:
 ports:
 - port: 80
   name: web
 clusterIP: None
 selector:
  app: nginx

kubectl apply -f headless.yml

2.建立statefulset

复制代码
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  serviceName: "nginx-svc"
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html

  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      storageClassName: nfs-client
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 1Gi

5.4 测试：

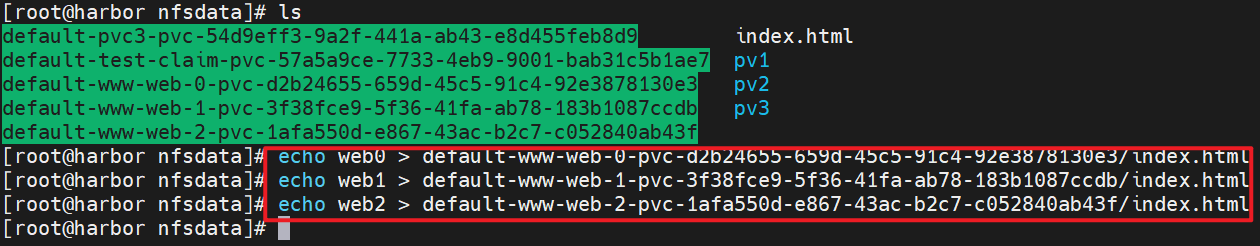

1.为每个pod建立index.html文件

复制代码
echo web0 > default-www-web-0-pvc-d2b24655-659d-45c5-91c4-92e3878130e3/index.html
echo web1 > default-www-web-1-pvc-3f38fce9-5f36-41fa-ab78-183b1087ccdb/index.html
echo web2 > default-www-web-2-pvc-1afa550d-e867-43ac-b2c7-c052840ab43f/index.html

2.建立测试pod访问web-0~2

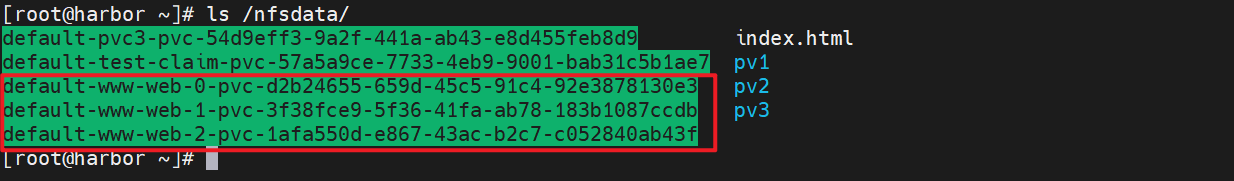

3.删除后再重新建立statefulset数据依旧存在

5.5 statefulset的弹缩

首先,想要弹缩的StatefulSet. 需先清楚是否能弹缩该应用

用命令改变副本数

复制代码
$ kubectl scale statefulsets <stateful-set-name> --replicas=<new-replicas>

通过编辑配置改变副本数

复制代码
$ kubectl edit statefulsets.apps <stateful-set-name>

statefulset有序回收

复制代码
kubectl scale statefulset web --replicas 0
kubectl delete -f statefulset.yml
kubectl delete pvc --all
热门推荐
01UV安装并设置国内源02Cursor 快速入门指南：从安装到核心功能03KGG转MP3工具|非KGM文件|解密音频04【2025.08.06最新版】Android Studio下载、安装及配置记录（自动下载sdk）05【踩坑笔记】50系显卡适配的 PyTorch 安装06Claude Code VSCode集成开发指南：AI编程助手完整配置0720个国内外主流AI绘画工具大汇总（最新免费可用~）08UnityHub Validation Failed下载编辑器错误，添加模块报错的解决方案09蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接102025最新国内服务器可用docker源仓库地址大全（2025年8月更新）
