1. System Trace 是什么？

System Trace（系统跟踪） 是 Android 平台最强大的性能分析工具之一。它如同一台 "时间机器" 或 "系统级录屏"，能够记录短时间内整个设备上所有软件和硬件活动的详细日志。

它的核心原理是在系统内核、Framework 层和应用层的关键位置插入探针（TracePoint）。当代码执行到这些点时，会留下一个时间戳和上下文信息。最终，所有这些点连点成线，形成一条可视化的时间轴，让我们能清晰地看到：

  • CPU：每个核心在做什么？哪个线程在运行？
  • 图形系统 ：应用是如何绘制界面的？（UI Thread, RenderThread）
  • 显示系统 ：系统是如何合成并显示画面的？（surfaceflinger, VSYNC）
  • 应用活动 ：Activity 启动、Service 绑定、Input 事件分发。
  • 磁盘与网络 I/O：文件读写、网络请求阻塞在了哪里？

Systrace有网页版本和profiler自带的版本

Systrace 与 Perfetto：

  • Systrace 是传统工具的名称，基于 Python 脚本。
  • Perfetto 是其现代化继任者，从 Android 10 成为官方首选，功能更强大。如今我们常说的 "抓 Systrace"，通常指的是使用 Perfetto 的录制功能 和分析界面。

2. 如何录制 .trace 文件？

录制 Trace 文件主要有三种方法，推荐使用第一种。

方法一：命令行录制（最强大灵活）

这是开发者最常用的方式，可以精确控制要抓取的内容。

使用 Perfetto (推荐)

  1. 准备配置文件 ：创建一个 config.pbtx 文本文件。

    protobuf 复制代码
    duration_ms: 10000 # 抓取时长：10秒

buffers: {
    size_kb: 63488
    fill_policy: DISCARD
}

data_sources: {
    config {
        name: "linux.ftrace"
        ftrace_config {
            ftrace_events: "sched/sched_switch"
            ftrace_events: "sched/sched_wakeup"
            ftrace_events: "gpu_scheduler/gpu_scheduler_run_job"
            atrace_categories: "gfx"    # 图形相关，必须
            atrace_categories: "input"  # 输入事件
            atrace_categories: "view"   # View 系统
            atrace_categories: "wm"     # 窗口管理
            atrace_categories: "am"     # 活动管理
            atrace_categories: "app"    # 应用层
        }
    }
}

  2. 执行命令 ：在终端执行以下命令，并立即在手机上滑动列表复现卡顿。

    bash 复制代码
    adb shell perfetto --config config.pbtx --out /data/misc/perfetto-traces/trace.pftrace

  3. 拉取文件 ：抓取完成后，将文件拉到电脑上。

    bash 复制代码
    adb pull /data/misc/perfetto-traces/trace.pftrace .

方法二：Android Studio Profiler（最简单，最新版本的Studio改进了）

  1. 打开 Android Studio → View → Tool Windows → Profiler。
  2. 连接设备并启动你的应用。
  3. 在 Profiler 窗口中点击 CPU 区域。
  4. 点击 "System Trace" 按钮 → 点击录制 → 操作手机 → 停止录制。
  5. Android Studio 会自动打开并显示 trace 文件。

方法三：设备自带的开发者选项（适合无电脑场景）

  1. 在手机的 开发者选项 → 系统跟踪 中开启跟踪。
  2. 选择跟踪配置（可选），然后开始跟踪。
  3. 操作手机复现问题。
  4. 停止跟踪，分享生成的 .perfetto-trace 文件。

3. System Trace 界面的基本操作

3.1 网页的版本

使用 Chrome 浏览器打开 chrome://tracing/，然后加载你的 trace 文件。

  • 放大/缩小 ：
    • W / S 键 或 鼠标滚轮。
    • 双击 ：放大到所选区域；双击空白处：重置视图。
  • 移动视图 ：按住 鼠标右键 拖拽 或 A / D 键。
  • 选择与查看详情 ：单击任何一个色块，下方会显示其详细信息（函数名、耗时、所属进程等）。
  • 快速定位到选中区域 ：按 M 键，可以将当前选中的片段高亮并居中显示。这是跟踪线程间唤醒关系的神键！
  • 搜索 ：按 Ctrl + F 可以搜索关键字（如进程名、函数名）。
  • 时间选择器：顶部有全局时间轴，可以快速定位到特定时间段。

3.2 最新Studio中的Profiler(推荐)

操作和网页版本一样，但是更加的简单

4. System Trace 如何具体的分析卡顿，具体的操作步骤

4.1 分析卡顿是一个有章可循的过程。请遵循以下 "四步分析法"：

第一步：定位问题帧（找目标）

  1. 找到你应用进程的 Frames 轨道。
  2. 寻找黄色或红色的帧圆圈，这明确指示了卡顿发生的位置。
  3. 放大这个坏帧所在的时间区域。

第二步：沿流水线溯源（定范围） Android 渲染一帧遵循一个固定的流水线，我们的分析就沿着它展开： VSYNC-app -> App UI Thread -> App RenderThread -> SurfaceFlinger -> VSYNC-sf -> Screen

  1. 检查 VSYNC ：找到 vsync-app 信号，它是绘制的起点。

  2. 检查 UI Thread：

    • 找到你的应用进程，展开并找到 UI Thread（或 main）。
    • 查看在两个 vsync-app 信号之间，UI Thread 是否在执行 Choreographer#doFrame。
    • 如果 doFrame 的色块非常长，超过了 16.6ms，问题就在这里！
    • 点击该 doFrame 块，查看其子项目。是 measure/layout 慢，还是 draw 慢？或者是 ListView.bin/RV.onBind？

  3. 检查 RenderThread：

    • 如果 UI Thread 很快，问题可能出在渲染。
    • 找到你应用的 RenderThread。
    • 查看它的 drawFrame 是否耗时过长。常见原因是复杂的阴影、圆角、Canvas 操作等。

第三步：检查系统资源（排外因）

  • 看 CPU ：查看 CPU 轨道，确认当时 CPU 频率是否足够。查看 UI Thread 的状态，如果它长时间处于蓝色 (Runnable)，表示它ready了但抢不到CPU，可能是其他线程占满了CPU。

第四步：使用 Alerts 面板（抓提示）

  • 在 Perfetto 界面中，有一个 Alerts 面板。它会自动分析整个 Trace 文件并列出所有潜在问题，如 Janky frame, Expensive measure/layout pass。直接点击 Alert，它会带你定位到问题发生的位置！ 这是最高效的起点。

4.2 总结： 从应用的角度分析： 核心分析流程：从"卡顿"到"代码行"

看帧的颜色（红色），主线程，火焰图， 系统的卡顿再看渲染线程

如需检测卡顿情况，请按以下步骤操作：

  1. 在 Android Studio 中，依次选择 View > Tool Windows > Profiler ，或点击工具栏中的 Profile 图标 。

    如果 Select Deployment Target 对话框显示提示，请选择要将您的应用部署到哪个设备以进行性能分析。如果您已通过 USB 连接设备但系统未列出该设备，请确保您已启用 USB 调试。

  2. 点击 CPU 时间轴上的任意位置以打开 CPU 性能分析器。

  3. 从 CPU 性能分析器的配置菜单中选择 System Trace ，然后点击 Record 。完成与应用的交互后，点击 Stop。

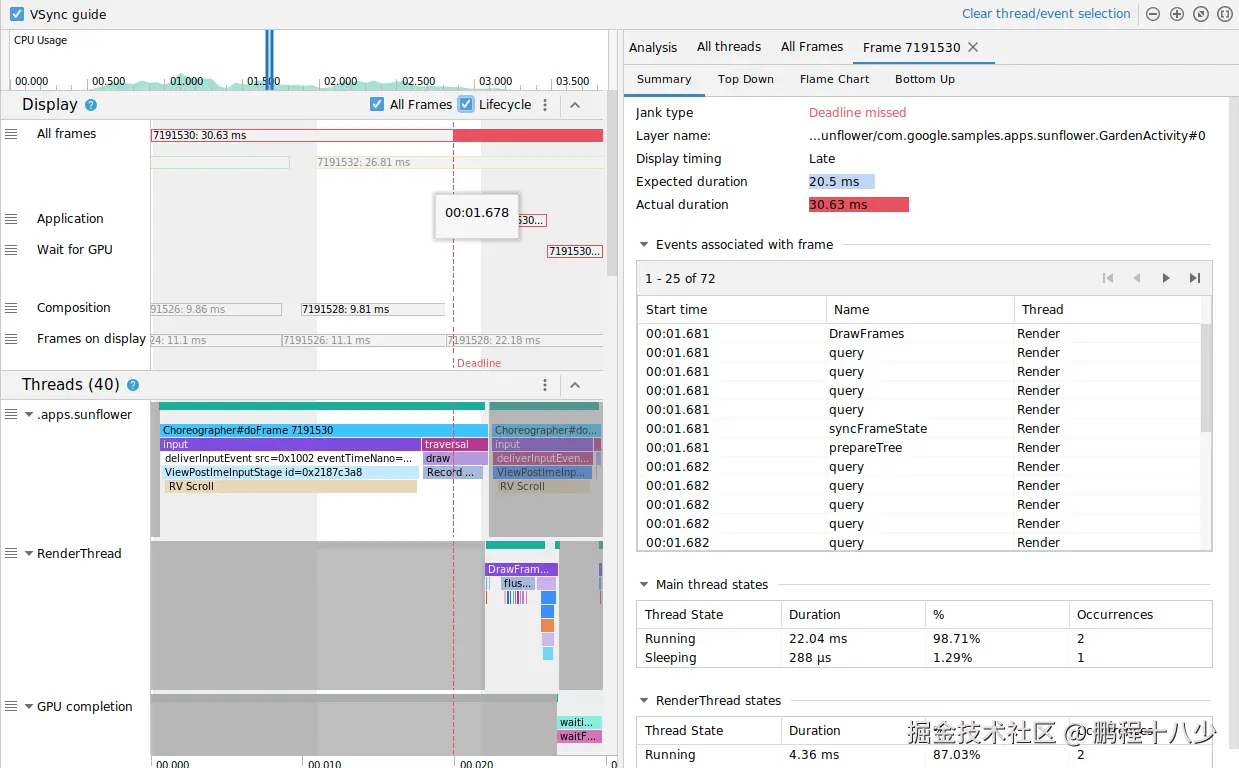

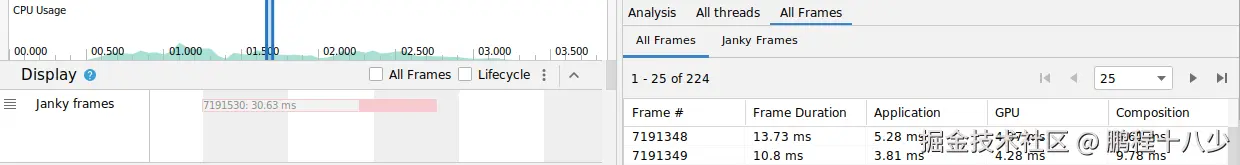

  4. 您应该会在 Display 下方看到 Janky frames 轨道。默认情况下，性能分析器只会将卡顿帧显示为有待调查的候选对象。在每个卡顿帧中，红色部分突出显示了相应帧超出其渲染截止时间的时长。

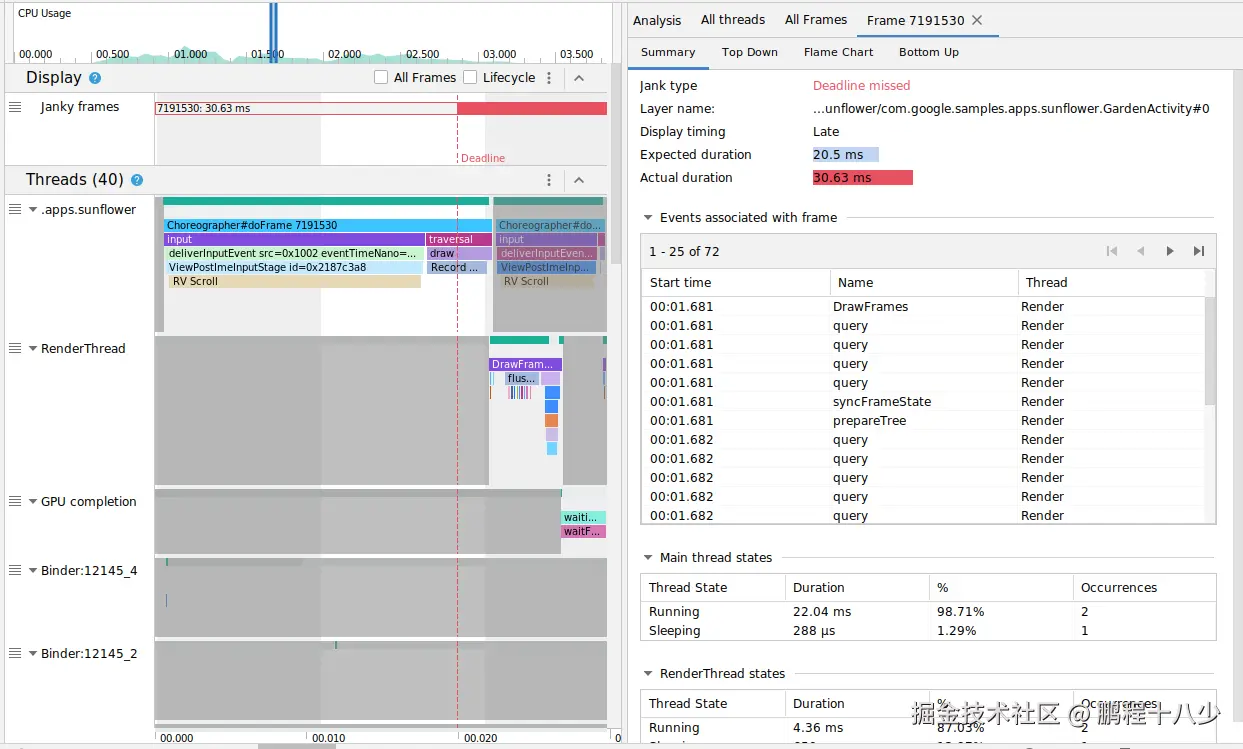

5.发现卡顿帧后，点击该帧；可根据需要按 M 键调整缩放程度以聚焦到所选帧。相关事件会在以下线程中突出显示：主线程、RenderThread 和 GPU completion。

6.通过选中或取消选中 All Frames 和 Lifecycle 复选框，您可以根据需要查看所有帧或呈现时间的细分数据

第一步：找到"案发现场"------ 识别卡顿帧 (Jank Frame)

这是整个分析的起点。你必须先确定哪个时间点发生了卡顿。

  1. 查看 Display 时间轴：

    • 位于分析界面的最上方。
    • 每个竖直的条代表一个帧 (Frame) 。
    • 理想情况：每帧渲染时间 < 16.6ms (60Hz)，且能对齐 VSync 信号。
    • 卡顿表现 ：你会看到一个明显的 红色警告图标 (⚠️) 或文字标注 "Missed VSync" 或 "Jank" 。这就是"案发现场"！
    • 操作 ：用鼠标点击 这个被标记为 Jank 的帧。系统通常会自动将时间轴的视图居中到这个帧的时间点。

第二步：锁定"嫌疑人"------ 审查主线程 (main Thread) 活动

卡顿通常是因为主线程在关键的 16.6ms 内没有完成工作。现在，我们检查 main 线程在"案发时"在做什么。

  1. 定位 main 线程：

    • 在 Threads 时间轴区域，找到你的应用包名（如 com.yourapp）。
    • 展开它，找到名为 main 的线程。

  2. 时间对齐：

    • 确保时间轴的视图已经对准了你选中的那个 Jank 帧。

  3. 观察线程状态：

    • 绿色 (Running) ：正在 CPU 上执行代码。如果在 Jank 帧期间，main 线程有一段很长的绿色块，这几乎可以肯定问题就出在这段代码里。
    • 黄色 (Uninterruptible Sleep) ：等待 I/O（磁盘、网络）。这也很可能是问题根源（同步 I/O 阻塞了 UI）。
    • 灰色 (Sleeping) ：空闲。这说明主线程没在做事，卡顿可能由其他原因引起（如 GPU 渲染慢、系统调度问题）。

  4. 初步判断：

    • 如果 main 线程在 Jank 帧期间是长时间绿色 → 问题：CPU 密集型任务阻塞主线程。
    • 如果 main 线程在 Jank 帧期间是长时间黄色 → 问题：同步 I/O 操作阻塞主线程。
    • 如果 main 线程大部分时间是灰色 → 问题可能在 RenderThread、GPU 或系统层面。

第三步：提取"指纹"------ 使用 Analysis 窗格定位具体方法

这是最关键的一步，也是最强大的功能。它能告诉你绿色/黄色块里到底在执行什么代码。

  1. 选择"作案时间" ：

    • 用鼠标在时间轴上拖拽 ，精确选择 main 线程上那个导致 Jank 的长绿色或黄色块。选得越精确，分析结果越准确。

  2. 查看 Analysis 窗格：

    • 选择时间范围后，下方的 Analysis 窗格会实时更新，显示该时间段内的所有 CPU 活动。

  3. 切换到 Flame Chart (火焰图) - 推荐首选：

    • 原理 ：火焰图将所有具有相同调用栈的采样点合并成一个"火焰"形状。火焰的宽度代表该方法/函数占用的 CPU 时间。越宽，耗时越长。

    • 如何阅读：

      • 从上往下读：最顶层是当前正在执行的函数。它的"父母"是调用它的函数，它的"孩子"是它调用的函数。
      • 找最宽的块 ：在 main 线程的火焰图中，从顶部开始，寻找最宽的"火焰块"。这些就是耗时最长的"热点"函数。
      • 示例 ：你可能会看到一个非常宽的块，名字是 com.yourapp.ui.MainActivity.loadDataFromNetwork()。这说明这个方法是主要的 CPU 消耗者。

  4. 切换到 Top Down (自上而下) - 辅助分析：

    • 原理 ：树形结构，根节点是 main 线程。

    • 如何阅读：

      • 展开节点，查看方法调用层级。
      • 关注 Total CPU Time 列。这个时间包括了该方法自身及其所有子调用的总时间。Thread CPU Time 是方法自身执行的时间。
      • 找到 Total CPU Time 占比很高的节点，这就是性能瓶颈所在。

  5. 交叉验证：

    • 在 Flame Chart 中找到可疑方法后，可以在 Top Down 视图中找到它，查看其完整的调用路径，确认它是在什么场景下被调用的。

第四步：直击"犯罪现场"------ 跳转到源代码

当你在 Flame Chart 或 Top Down 视图中锁定了一个可疑的方法后，就可以直接跳到代码了。

  1. 右键点击方法名 ：在 Analysis 窗格中，找到你怀疑的那个方法（如 loadDataFromNetwork）。
  2. 选择 Jump to Source。
  3. 结果 ：Android Studio 会自动打开对应的 Java/Kotlin 源文件 ，并将光标定位到该方法的定义处，甚至可能高亮具体的行号。

至此，你已经完成了从"用户感知卡顿"到"定位具体代码行"的完整闭环！

因为系统卡顿也是存在的，如果分析系统卡顿，就要看cpu，渲染线程，surfaceFling.

5. System Trace实战：分析 RecyclerView 卡顿

场景：滑动 RecyclerView 时明显卡顿, 主线程做了耗时的计算。

java 复制代码
public class PerformanceAdapter extends RecyclerView.Adapter<PerformanceAdapter.ViewHolder> {

    private final List<String> items;
    private final BindTimeListener bindTimeListener;
    private long totalBindTime = 0;
    private int bindCount = 0;

    public interface BindTimeListener {
        void onBindTime(long bindTime);
    }

    public PerformanceAdapter(List<String> items, BindTimeListener listener) {
        this.items = items;
        this.bindTimeListener = listener;
    }

    public static class ViewHolder extends RecyclerView.ViewHolder {
        public final TextView titleText;
        public final TextView subtitleText;

        public ViewHolder(View view) {
            super(view);
            titleText = view.findViewById(R.id.titleText);
            subtitleText = view.findViewById(R.id.subtitleText);
        }
    }


    @Override
    public ViewHolder onCreateViewHolder( ViewGroup parent, int viewType) {
        // 模拟耗时操作
        try {
            Thread.sleep(5);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }

        View view = LayoutInflater.from(parent.getContext())
                .inflate(R.layout.item_layout, parent, false);
        return new ViewHolder(view);
    }

    @Override
    public void onBindViewHolder( ViewHolder holder, int position) {
        long startTime = System.currentTimeMillis();

        // 模拟复杂数据绑定
        holder.titleText.setText("Item " + items.get(position));
        holder.subtitleText.setText("This is a long subtitle for item " + items.get(position) +
                " that will cause text measurement to take more time");

        // 故意制造性能问题 - 在主线程进行耗时操作
        if (position % 5 == 0) {
            simulateHeavyWork();
        }

        // 随机改变颜色增加布局复杂度
        if (position % 3 == 0) {
            holder.titleText.setTextColor(Color.RED);
        } else {
            holder.titleText.setTextColor(Color.BLACK);
        }

        // 记录绑定耗时
        long bindTime = System.currentTimeMillis() - startTime;
        totalBindTime += bindTime;
        bindCount++;

        // 回调报告绑定时间
        if (bindTimeListener != null) {
            bindTimeListener.onBindTime(bindTime);
        }
    }

    @Override
    public int getItemCount() {
        return items.size();
    }

    public double getAverageBindTime() {
        return bindCount > 0 ? (double) totalBindTime / bindCount : 0;
    }

    private void simulateHeavyWork() {
        // 1. 主线程耗时计算
        Random random = new Random();
        long sum = 0;
        for (int i = 0; i <= 10000000; i++) {
            sum += random.nextLong();
        }
    }
}

耗时出问题的地方:

ini 复制代码
  private void simulateHeavyWork() {
        // 1. 主线程耗时计算
        Random random = new Random();
        long sum = 0;
        for (int i = 0; i <= 10000000; i++) {
            sum += random.nextLong();
        }
    }

5.1 网页版本： 分析思路与操作步骤：

  1. 抓取 Trace：使用方法一（Perfetto）录制，在录制过程中疯狂滑动 RecyclerView。
  2. 打开并定位 ：
    • 用 Chrome 打开 trace 文件。
    • 直接查看 Alerts 面板 ，很可能会有一条 Expensive measure/layout pass 的警告。点击它，视图会自动定位到问题帧。
  3. 聚焦 UI Thread ：
    • 放大后，观察 UI Thread 的 doFrame。
    • 发现 doFrame 耗时极长（比如 40ms）。
    • 点击展开 doFrame，你会发现耗时主要集中在一个名为 RecyclerView.onBindViewHolder 或 RecyclerView.onLayout 的方法上。
  4. 深入分析 ：
    • onBindViewHolder 耗时 ：这意味着你在 onBindViewHolder 中进行了繁重操作，如解析数据、解码图片、设置复杂监听器等。
    • onLayout/measure 耗时 ：这可能是因为你的 Item 布局层级太深，或者使用了性能较差的布局容器（如 RelativeLayout 嵌套过多）。
  5. 验证 ：
    • 在代码中优化你的 onBindViewHolder 方法（避免主线程IO、简化逻辑）和 Item 布局（使用 ConstraintLayout 压平层级）。
    • 再次抓取 Trace 进行对比，你会发现 doFrame 的耗时显著缩短，帧率恢复绿色。

所以网页版本可以参考这个系列博客： zhuanlan.zhihu.com/p/713438834

5.2 Studio中的Profiler版本： 分析思路与操作步骤：

比起网页版本，简单容易懂多了，没有那么复杂！ 也是2024年集成到Studio中的

google官网的地址：

developer.android.google.cn/studio/prof...

1.录制，选择 "Capture System Activities"

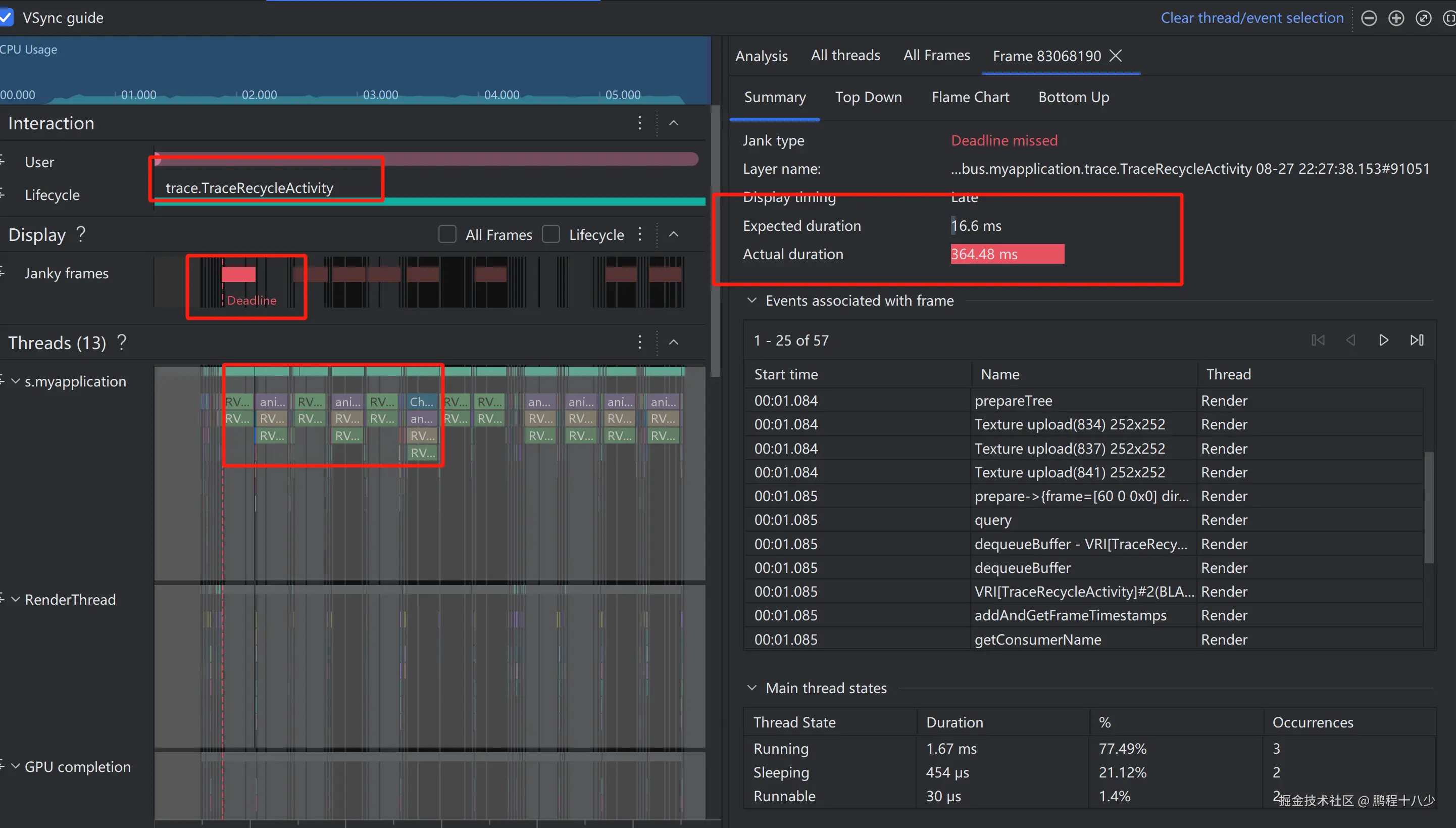

2. 找到 Frame Timeline 区域，查看红色高亮的"Janky"帧（即掉帧）。得到哪个类

有Expected duration和Actual duration时间

3 点击某一帧，查看其详细耗时分布（如 input、measure/layout、draw、sync、GPU）。得到哪个方法

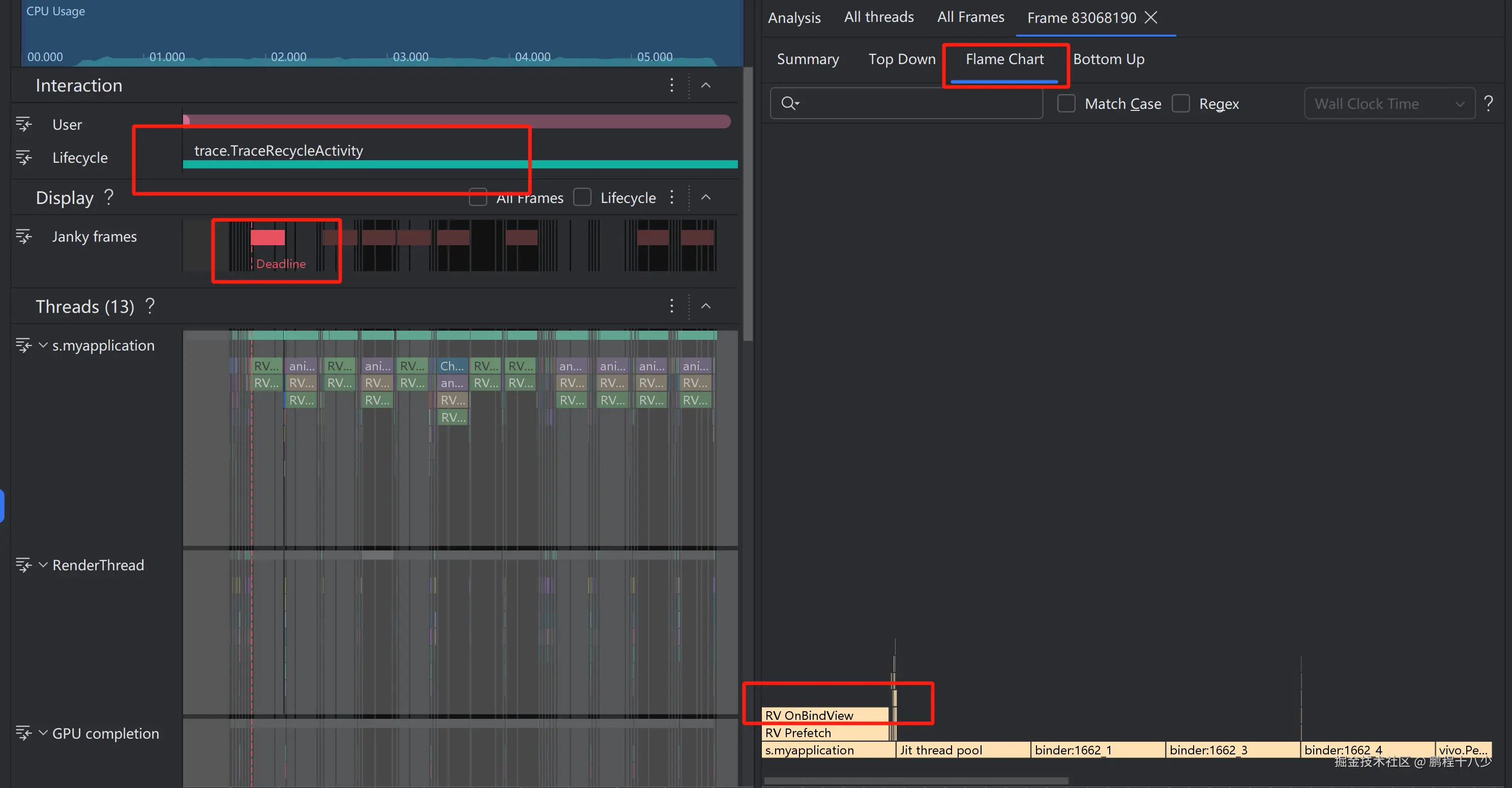

frameChart (帧时间线图)

这个版本是网页版本的阉割版本，比较精简，看不到主线程的，只能看到自己的应用

6. System Trace 总结

System Trace存在2个版本，网页版本和studio中的profiler版本

  • 它是什么：System Trace 是 Android 性能分析的"终极武器"，提供了系统级的、带时间线的详细视图。
  • 核心价值 ：它最大的优势在于能揭示线程之间的协作与等待关系，让你看清跨进程、跨线程的调用链，从而定位性能瓶颈的根因，而非只是表面现象。
  • 学习曲线 ：初次接触会感到复杂，但一旦掌握了 "四步分析法"（定位坏帧 -> 沿流水线溯源 -> 检查资源 -> 利用Alerts），就能快速上手。
  • 最佳实践 ：不要孤立地使用它。通常的流程是：Systrace/Perfetto 定位大致方向 -> Android Studio Profiler 的 Method Trace 定位到具体代码行 -> 代码优化 -> 再次抓 Trace 验证效果。

掌握 System Trace，意味着你拥有了洞察系统内部运作的能力，任何性能问题在你面前都将无所遁形。

RecyclerView卡顿案例地址： github.com/pengcaihua1...
