网关是干什么的？
在微服务架构中，一个系统会被拆分为很多个微服务。那么作为客户端要如何去调用这么多的微服务呢？如果没有网关的存在，我们只能在客户端记录每个微服务的地址，然后分别去调用。这样的话会产生很多问题，例如：
-
客户端多次请求不同的微服务，增加客户端代码或配置编写的复杂性
-
认证复杂，每个微服务都有独立认证
-
存在跨域请求，在一定场景下处理相对复杂
为解决上面的问题所以引入了网关的概念：所谓的API网关，就是指系统的统一入口，提供内部服务的路由中转，为客户端提供统一服务，一些与业务本身功能无关的公共逻辑可以在这里实现，诸如认证、鉴权、监控、路由转发等。
GateWay？
SpringCloud GateWay使用的是Webflux中的reactor-netty响应式编程组件，底层使用了Netty通讯框架。
Spring Cloud Gateway 基于Spring Boot 2.x、Spring WebFlux和Project Reactor，它旨在为微服务架构提供一种简单有效的统一的 API 路由管理方式。它的目标是替代Netflix Zuul，其不仅提供统一的路由方式，并且基于 Filter 链的方式提供了网关基本的功能，例如：安全，监控和限流。
特点：
-
性能强劲：是Zuul的1.6倍
-
功能强大：内置了很多实用的功能，例如转发、监控、限流等
-
设计优雅，容易扩展
基本概念：
路由(Route) 是 gateway 中最基本的组件之一，表示一个具体的路由信息载体。主要定义了下面的几个信息:
-
id：路由标识、区别于其他route
-
uri：路由指向的目的地uri，即客户端请求最终被转发到的微服务
-
order：用于多个route之间的排序，数值越小排序越靠前，匹配优先级越高
-
predicate：断言的作用是进行条件判断，只有断言都返回真，才会真正的执行路由
-
filter：过滤器用于修改请求和响应信息
执行流程：
-
Gateway Client向Gateway Server发送请求
-
请求首先会被HttpWebHandlerAdapter进行提取组装成网关上下文
-
然后网关的上下文会传递到DispatcherHandler，它负责将请求分发给RoutePredicateHandlerMapping
-
RoutePredicateHandlerMapping负责路由查找，并根据路由断言判断路由是否可用
-
如果过断言成功，由FilteringWebHandler创建过滤器链并调用
-
请求会一次经过PreFilter--微服务--PostFilter的方法，最终返回响应
Gateway工作流程以及GateWay搭建
核心概念：

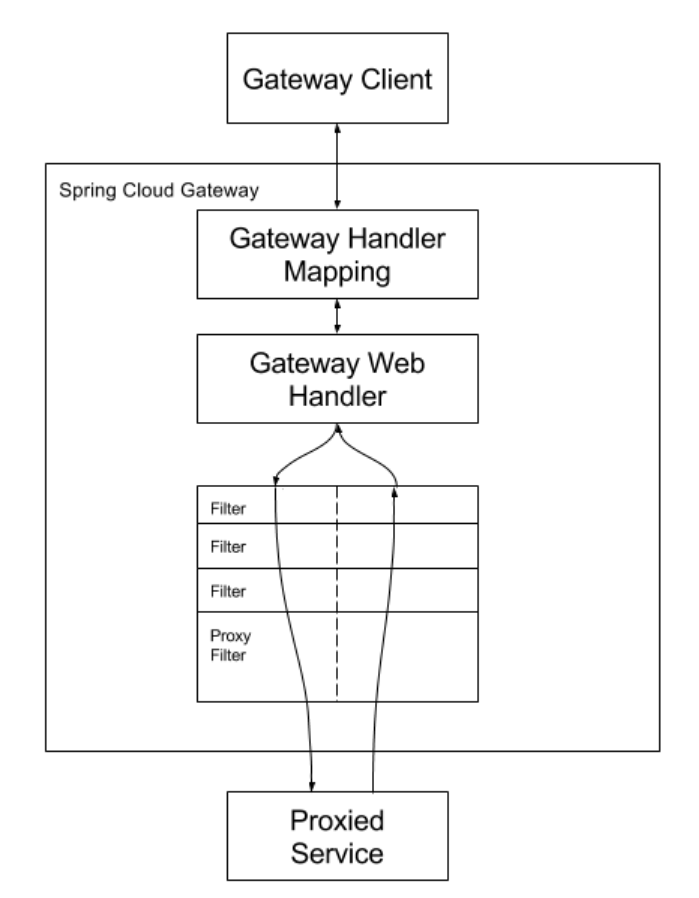

客户端向 Spring Cloud Gateway 发出请求。如果Gateway Handler Mapping确定请求与路由匹配，则将其发送到Gateway Web Handler 处理程序。此处理程序通过特定于请求的Fliter链运行请求。Fliter被虚线分隔的原因是Fliter可以在发送代理请求之前（pre）和之后（post）运行逻辑。执行所有pre过滤器逻辑。然后进行代理请求。发出代理请求后，将运行"post"过滤器逻辑。
过滤器作用：
-
Filter在pre类型的过滤器可以做参数效验、权限效验、流量监控、日志输出、协议转换等。
-
Filter在post类型的过滤器可以做响应内容、响应头的修改、日志输出、流量监控等
-
这两种类型的过滤器有着非常重要的作用
核心组件：
- Route（路由）
路由是构建网关的基础模块，它由ID，目标URI，包括一些列的断言和过滤器组成，如果断言为true则匹配该路由
- Predicate（断言）
参考的是Java8的java.util.function.Predicate，开发人员可以匹配HTTP请求中的所有内容（例如请求头或请求参数），请求与断言匹配则进行路由
- Filter（过滤）
指的是Spring框架中GateWayFilter的实例，使用过滤器，可以在请求被路由前或者之后对请求进行修改。
- 三个核心点连起来：
当用户发出请求到达GateWay，GateWay会通过一些匹配条件，定位到真正的服务节点，并在这个转发过程前后，进行一些及细化控制。其中Predicate就是我们匹配的条件，而Filter可以理解为一个拦截器，有了这两个点，再加上目标URI，就可以实现一个具体的路由了。
Predicate
就是为了实现一组匹配规则，让请求过来找到对应的Route进行处理。
每一个Predicate的使用，可以理解为：当满足条件后才会进行转发，如果十多个，那就是满足所有条件才会转发
断言种类：
-
After：匹配在指定日期时间之后发生的请求。
-
Before：匹配在指定日期之前发生的请求。
-
Between：需要指定两个日期参数，设定一个时间区间，匹配此时间区间内的请求。
-
Cookie：需要指定两个参数，分别为name和regexp（正则表达式），也可以理解Key和Value，匹配具有给定名称且其值与正则表达式匹配的Cookie。
-
Header：需要两个参数header和regexp（正则表达式），也可以理解为Key和Value，匹配请求携带信息。
-
Host：匹配当前请求是否来自于设置的主机。
-
Method：可以设置一个或多个参数，匹配HTTP请求，比如GET、POST
-
Path：匹配指定路径下的请求，可以是多个用逗号分隔
-
Query：需要指定一个或者多个参数，一个必须参数和一个可选的正则表达式，匹配请求中是否包含第一个参数，如果有两个参数，则匹配请求中第一个参数的值是否符合正则表达式。
-
RemoteAddr：匹配指定IP或IP段，符合条件转发。
-
Weight：需要两个参数group和weight（int），实现了路由权重功能，按照路由权重选择同一个分组中的路由
Filter
路由过滤器允许以某种方式修改传入的 HTTP 请求或传出的 HTTP 响应。路由过滤器的范围是特定的路由。Spring Cloud Gateway 包含许多内置的 GatewayFilter 工厂。
内置Filter
-
GateWay内置的Filter生命周期为两种：pre（业务逻辑之前）、post（业务逻辑之后）
-
GateWay本身自带的Filter分为两种： GateWayFilter（单一）、GlobalFilter（全局）
-
单一的有32种，全局的有9种
-
官方网址：Spring Cloud Gateway
自定义Filter
要实现GateWay自定义过滤器，那么我们需要实现两个接口
-
GlobalFilter
-
Ordered
java
@Component
@Slf4j
public class MyFilter implements Ordered, GlobalFilter {
/**
* @param exchange 可以拿到对应的request和response
* @param chain 过滤器链
* @return 是否放行
*/
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
String username = exchange.getRequest().getQueryParams().getFirst("username");
log.info("*************MyFilter:"+new Date());
if(username == null){
log.info("**********用户名为null，非法用户，请求被拒绝！");
//如果username为空，返回状态码为406，不可接受的请求
exchange.getResponse().setStatusCode(HttpStatus.NOT_ACCEPTABLE);
return exchange.getResponse().setComplete();
}
return chain.filter(exchange);
}
/**
* 加载过滤器的顺序
* @return 整数数字越小优先级越高
*/
@Override
public int getOrder() {
return 0;
}
}实战分析
大麦的Gateway业务网关，主要承载了对接口的++参数解密++ 和++验证签名++ 、++将解密后的请求体传递给业务服务++ 、指定接口进行规则++限制防刷++ 、++将返回的数据进行加密++等操作。
根据pre和post区分， 参数解密、验证签名、防刷；post：返回数据加密。
限流？
Java限流的方案可以采用 信号量 semaphore方式。
java
// 操作太频繁，请稍后再试
if (!semaphore.tryAcquire(1, timeUnit)) {
throw new DaMaiFrameException(BaseCode.OPERATION_IS_TOO_FREQUENT_PLEASE_TRY_AGAIN_LATER);
}
java
@Component
@Slf4j
public class RequestValidationFilter implements GlobalFilter, Ordered {
@Override
public Mono<Void> filter(final ServerWebExchange exchange, final GatewayFilterChain chain) {
// 是否限流了，如果限流，那么我们需要进行获取资源-信号量
// RateLimiterProperty 本质上 是个配置类，里面有个 rateSwitch 字段，如果 rateSwitch 为 true 则表示开启限流功能
if (rateLimiterProperty.getRateSwitch()) {
try {
// 信号量
// rataLimiter.acquire() 阻塞式获取信号量，直到获取成功
rateLimiter.acquire();
return doFilter(exchange, chain);
} catch (InterruptedException e) {
log.error("interrupted error", e);
throw new DaMaiFrameException(BaseCode.THREAD_INTERRUPTED);
} finally {
// 释放信号量
rateLimiter.release();
}
} else {
return doFilter(exchange, chain);
}
}
}接口防刷？
除了网关统一接口限流以外，还有某些特定接口限制，是通过Redis+Lua脚本实现的。
java
-- 是否需要进行限制
local trigger_result = 0
-- 是否进行保存记录
local trigger_call_Stat = 0
-- 请求数
local api_count = 0
-- 规则阈值
local threshold = 0
-- 规则对象
local apiRule = cjson.decode(KEYS[1])
-- 规则类型
local api_rule_type = apiRule.apiRuleType
-- 普通规则中要进行统计请求数
local rule_key = apiRule.ruleKey
-- 普通规则中进行统计的时间
local rule_stat_time = apiRule.statTime
-- 普通规则中进行统计的阈值
local rule_threshold = apiRule.threshold
-- 普通规则超过阈值后限制的时间
local rule_effective_time = apiRule.effectiveTime
-- 实现普通规则执行限制
local rule_limit_key = apiRule.ruleLimitKey
-- 进行统计超过普通规则的数量sorted set结构 score当前时间 member唯一值(当前时间_请求数)
local z_set_key = apiRule.zSetRuleStatKey
-- 当前时间
local current_Time = apiRule.currentTime
-- 定制的规则提示语索引
local message_index = -1
-- 请求数
local count = tonumber(redis.call('incrby', rule_key, 1))
-- 第一次设置普通规则的统计时间
if (count == 1) then
redis.call('expire', rule_key, rule_stat_time)
end
-- 如果在普通规则的统计时间下请求数超过了阈值
if ((count - rule_threshold) >= 0) then
-- 如果普通规则之前没有生效限制过或者限制已经失效
if (redis.call('exists', rule_limit_key) == 0) then
redis.call('set', rule_limit_key, rule_limit_key)
redis.call('expire', rule_limit_key, rule_effective_time)
-- 进行这一轮的初次限制要保存记录
trigger_call_Stat = 1
-- 每一轮发生初次限制保存到sorted set
local z_set_member = current_Time .. "_" .. tostring(count)
redis.call('zadd',z_set_key,current_Time,z_set_member)
end
-- 发生了限制
trigger_result = 1
end
-- 普通规则还在生效限制中
if (redis.call('exists', rule_limit_key) == 1) then
-- 发生了限制
trigger_result = 1
end
api_count = count
threshold = rule_threshold
-- 如果深度规则存在的话
if (api_rule_type == 2) then
-- 获取所有的深度规则
local depthRules = apiRule.depthRules
-- 循环深度规则
for index,depth_rule in ipairs(depthRules) do
-- 深度规则的开始时间范围
local start_time_window = depth_rule.startTimeWindowTimestamp
-- 深度规则的结束时间范围
local end_time_window = depth_rule.endTimeWindowTimestamp
-- 深度规则中进行统计的时间
local depth_rule_stat_time = depth_rule.statTime
-- 深度规则中进行统计的阈值
local depth_rule_threshold = depth_rule.threshold
-- 深度规则超过阈值后限制的时间
local depth_rule_effective_time = depth_rule.effectiveTime
-- 实现深度规则执行限制
local depth_rule_limit_key = depth_rule.depthRuleLimit
threshold = depth_rule_threshold
-- 将当前时间之前的时间范围的普通规则统计清除掉，因为这些过期了
if (current_Time > start_time_window) then
redis.call('zremrangebyscore',z_set_key,0,start_time_window - 1000)
end
-- 如果当前时间在设置的时间范围内
if (current_Time >= start_time_window and current_Time <= end_time_window) then
-- 开始时间范围
local z_set_min_score = start_time_window;
-- 结束时间范围
local z_set_max_score = current_Time;
-- 此操作是更新开始时间范围
if ((current_Time - start_time_window) > depth_rule_stat_time * 1000) then
z_set_min_score = current_Time - (depth_rule_stat_time * 1000)
end
-- 根据时间范围获得普通规则的限制数量
local rule_trigger_count = tonumber(redis.call('zcount',z_set_key,z_set_min_score,z_set_max_score))
api_count = rule_trigger_count
-- 如果统计的数量超过限制的话
if ((rule_trigger_count - depth_rule_threshold) >= 0) then
-- 如果深度规则之前没有生效限制过或者限制已经失效
if (redis.call('exists', depth_rule_limit_key) == 0) then
redis.call('set', depth_rule_limit_key, depth_rule_limit_key)
redis.call('expire', depth_rule_limit_key, depth_rule_effective_time)
-- 发生了限制
trigger_result = 1
-- 进行这一轮的初次限制要保存记录
trigger_call_Stat = 2
-- 提示信息的索引值
message_index = index
return string.format('{"triggerResult": %d, "triggerCallStat": %d, "apiCount": %d, "threshold": %d, "messageIndex": %d}',trigger_result,trigger_call_Stat,api_count,threshold,message_index)
end
end
-- 普通规则还在生效限制中
if (redis.call('exists', depth_rule_limit_key) == 1) then
-- 发生了限制
trigger_result = 1
-- 提示信息的索引值
message_index = index
return string.format('{"triggerResult": %d, "triggerCallStat": %d, "apiCount": %d, "threshold": %d, "messageIndex": %d}',trigger_result,trigger_call_Stat,api_count,threshold,message_index)
end
end
end
end
return string.format('{"triggerResult": %d, "triggerCallStat": %d, "apiCount": %d, "threshold": %d, "messageIndex": %d}'
,trigger_result,trigger_call_Stat,api_count,threshold,message_index)参数解密、验证签名？
java
/**
* 生成链路调用id
* 如果是json请求则进行参数验证
* 判断是否跳过参数验证
* 根据渠道code获得秘钥相关参数
* 如果是v2加密版本则要根据RSA的私钥进行解密
* 进行签名验证
* 判断是否需要验证登录
* 根据规则对api接口进行防刷限制
* 将修改后的请求体和生成要添加请求头的数据传递给业务服务
*
* @param exchange
* @param chain
* @return
*/
public Mono<Void> doFilter(final ServerWebExchange exchange, final GatewayFilterChain chain) {
ServerHttpRequest request = exchange.getRequest();
// 链路ID
String traceId = request.getHeaders().getFirst(TRACE_ID);
//灰度标识
String gray = request.getHeaders().getFirst(GRAY_PARAMETER);
// 是否验证参数
String noVerify = request.getHeaders().getFirst(NO_VERIFY);
// 如果请求链路ID不存在，则生成一个新的ID
if (StringUtil.isEmpty(traceId)) {
traceId = String.valueOf(uidGenerator.getUid());
}
//将链路id放到日志的MDC中便于日志输出
MDC.put(TRACE_ID, traceId);
Map<String, String> headMap = new HashMap<>(8);
headMap.put(TRACE_ID, traceId);
headMap.put(GRAY_PARAMETER, gray);
if (StringUtil.isNotEmpty(noVerify)) {
headMap.put(NO_VERIFY, noVerify);
}
// 将链路ID和灰度标识放入BaseParameterHolder中 ThreadLocal
BaseParameterHolder.setParameter(TRACE_ID, traceId);
BaseParameterHolder.setParameter(GRAY_PARAMETER, gray);
MediaType contentType = request.getHeaders().getContentType();
//application json请求
if (Objects.nonNull(contentType) && contentType.toString().toLowerCase().contains(MediaType.APPLICATION_JSON_VALUE.toLowerCase())) {
// 如果是json则进行参数验证
return readBody(exchange, chain, headMap);
} else {
// 如果没有json请求，则直接放行
Map<String, String> map = doExecute("", exchange);
map.remove(REQUEST_BODY);
map.putAll(headMap);
request.mutate().headers(httpHeaders -> {
map.forEach(httpHeaders::add);
});
return chain.filter(exchange);
}
}
/**
* 具体进行参数验证的逻辑
*
* @param originalBody
* @param exchange
* @return
*/
private Map<String, String> doExecute(String originalBody, ServerWebExchange exchange) {
log.info("current thread verify: {}", Thread.currentThread().getName());
ServerHttpRequest request = exchange.getRequest();
// 得到请求体
String requestBody = originalBody;
Map<String, String> bodyContent = new HashMap<>(32);
if (StringUtil.isNotEmpty(originalBody)) {
// 解析请求体，转化为map结构
bodyContent = JSON.parseObject(originalBody, Map.class);
}
// 基础参数Code 渠道
String code = null;
// 用户的token
String token;
// 用户的UserId
String userId = null;
// 请求的地址
String url = request.getPath().value();
// 是否跳过参数验证
String noVerify = request.getHeaders().getFirst(NO_VERIFY);
// 是否允许跳过参数验证？
boolean allowNormalAccess = gatewayProperty.isAllowNormalAccess();
if ((!allowNormalAccess) && (VERIFY_VALUE.equals(noVerify))) {
throw new DaMaiFrameException(BaseCode.ONLY_SIGNATURE_ACCESS_IS_ALLOWED);
}
// 是否跳过 参数验证
if (checkParameter(originalBody, noVerify) && !skipCheckParameter(url)) {
String encrypt = request.getHeaders().getFirst(ENCRYPT);
//应用渠道
code = bodyContent.get(CODE);
//token
token = request.getHeaders().getFirst(TOKEN);
//验证code参数并获取基础参数
GetChannelDataVo channelDataVo = channelDataService.getChannelDataByCode(code);
//如果v2版本就要先对参数进行解密
if (StringUtil.isNotEmpty(encrypt) && V2.equals(encrypt)) {
//使用rsa私钥进行解密
String decrypt = RsaTool.decrypt(bodyContent.get(BUSINESS_BODY), channelDataVo.getDataSecretKey());
//将解密后的请求体替换加密的请求体
bodyContent.put(BUSINESS_BODY, decrypt);
}
//进行签名验证
boolean checkFlag = RsaSignTool.verifyRsaSign256(bodyContent, channelDataVo.getSignPublicKey());
if (!checkFlag) {
throw new DaMaiFrameException(BaseCode.RSA_SIGN_ERROR);
}
//判断是否跳过验证登录的token
//默认注册和登录接口跳过验证
boolean skipCheckTokenResult = skipCheckToken(url);
if (!skipCheckTokenResult && StringUtil.isEmpty(token)) {
ArgumentError argumentError = new ArgumentError();
argumentError.setArgumentName(token);
argumentError.setMessage("token参数为空");
List<ArgumentError> argumentErrorList = new ArrayList<>();
argumentErrorList.add(argumentError);
throw new ArgumentException(BaseCode.ARGUMENT_EMPTY.getCode(), argumentErrorList);
}
//获取用户id
if (!skipCheckTokenResult) {
UserVo userVo = tokenService.getUser(token, code, channelDataVo.getTokenSecret());
userId = userVo.getId();
}
//如果上一步没有获取到用户id，并且此url在有token情况下还需要解析出userid，
//那么就再解析一遍token
if (StringUtil.isEmpty(userId) && checkNeedUserId(url) && StringUtil.isNotEmpty(token)) {
UserVo userVo = tokenService.getUser(token, code, channelDataVo.getTokenSecret());
userId = userVo.getId();
}
requestBody = bodyContent.get(BUSINESS_BODY);
}
// 根据规则对api接口进行防刷限制
apiRestrictService.apiRestrict(userId, url, request);
// 将请求体和相关参数放入map中
Map<String, String> map = new HashMap<>(4);
map.put(REQUEST_BODY, requestBody);
if (StringUtil.isNotEmpty(code)) {
map.put(CODE, code);
}
if (StringUtil.isNotEmpty(userId)) {
map.put(USER_ID, userId);
}
return map;
}
