在三维建模与渲染流程中，为了在保持模型低面数的同时实现高细节表现，设计师常借助几种关键的贴图技术，主要包括法线贴图（Normal Map）、凹凸贴图（Bump Map）和置换贴图（Displacement Map）。这些技术以不同方式模拟物体表面细节，在实时渲染与高质量静帧制作中扮演重要角色。本文将深入解析它们的原理、优缺点，并提供实际项目中的选用建议。

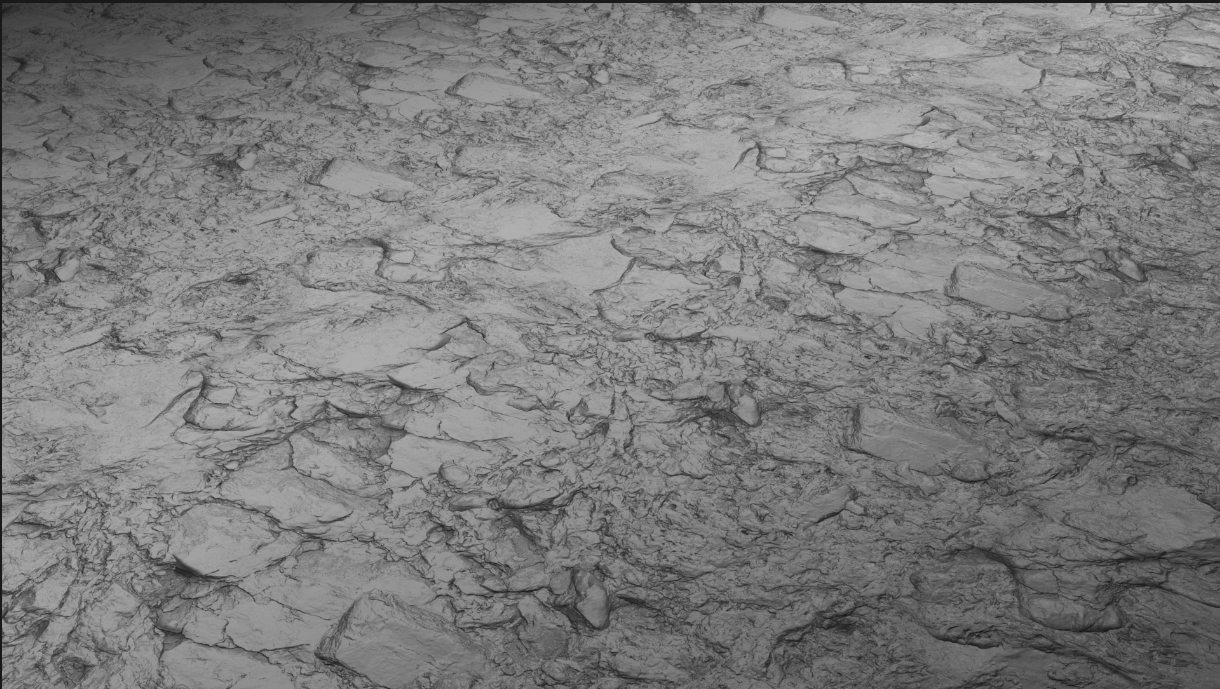

一、法线贴图：基于法向扰动的视觉增强
原理解析
法线贴图通过RGB色彩通道存储每个像素的法线方向信息，在光照计算阶段通过改变法向量来模拟凹凸效果。它并不实际改变模型的几何结构，而是借助着色技术"欺骗"观众的视觉。
优势
-
性能友好：不增加顶点数量，适用于实时渲染，如游戏和VR；
-
细节丰富：可模拟诸如划痕、雕刻、织物纹理等复杂微观结构。
局限
-
属于"视觉假象"：在物体边缘或掠射角度下容易"穿帮"；
-
依赖基础网格：若模型本身拓扑过于简单，效果会受限。
适用场景
广泛用于游戏、交互式应用与移动端三维渲染，是实现高质量视觉与高性能平衡的首选方案。

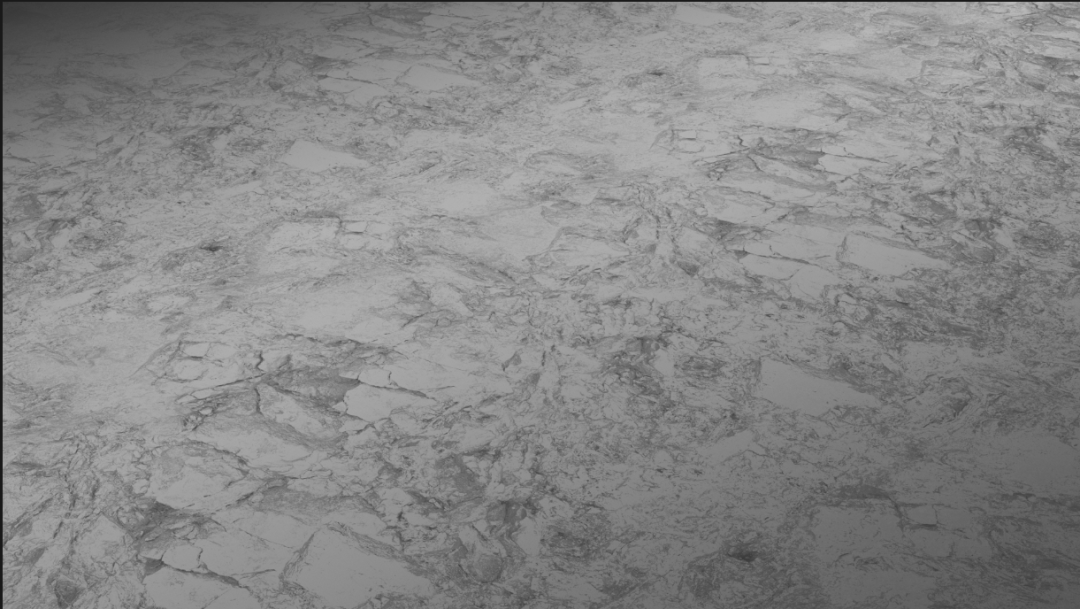

二、凹凸贴图：灰度驱动的高度模拟
原理解析
凹凸贴图借助一张灰度图像表示高度信息，白色代表凸起，黑色代表凹陷。渲染时通过调节光照明暗生成视觉上的凹凸感，同样不改变模型实际网格。
优势
-
资源消耗极低：单张灰度图，制作和计算都非常高效；
-
兼容性强：早期图形硬件即可支持，适用于老旧平台。
局限
-
效果相对简陋：无法准确表现复杂曲面或侧视轮廓；
-
缺乏真实立体感：不产生真实阴影或遮挡。
适用场景
常用于低多边形风格项目、道具简单表面处理，或性能极为受限的场景。

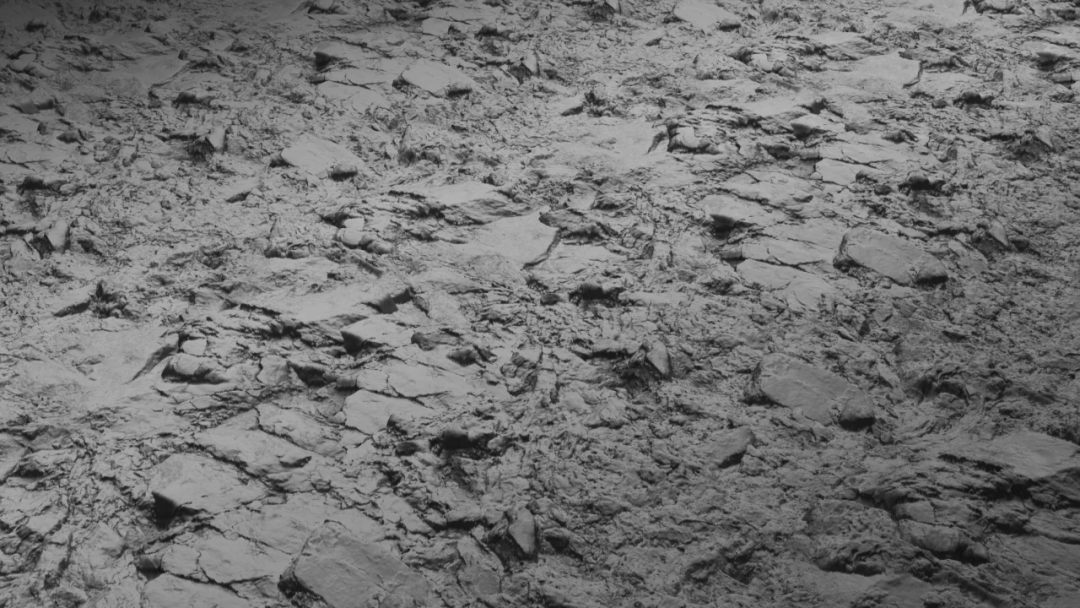

三、置换贴图：真实几何变形技术
工作原理
置换贴图同样使用灰度图作为输入，但会实际移动模型的顶点位置，沿法线方向推拉几何形体，因此真正改变模型的形状与轮廓。
优势
-
效果极为真实：可生成逼真的凹凸、阴影及轮廓变化；
-
支持极高细节：是影视级和照片级渲染中的主流技术。
局限
-
计算开销大：显著增加多边形数量，对硬件要求高；
-
无法实时渲染：通常用于离线渲染，如动画电影和建筑可视化。
适用场景
主要应用于影视特效、高精度产品渲染及建筑可视化等非实时项目。
四、如何选择了合适的贴图技术？
在实际项目中，选用贴图技术应综合考虑性能要求、视觉效果与目标平台：
-
追求实时性（如游戏、AR/VR）：优先采用法线贴图，必要时可搭配烘焙的高光与环境光遮蔽贴图增强真实感；
-
需要真实几何变形（如影视、动画）：使用置换贴图，并配合细分曲面技术；
-
资源极度受限：可回落至凹凸贴图作为保底方案；
-
混合工作流：很多项目会组合使用多种技术，如使用置换构造宏观形态，加法线贴图处理微观细节。
Render Cool_渲酷_更快_更省的硬核GPU+CPU云渲染渲染平台
五、结语
法线贴图、凹凸贴图与置换贴图是三维计算机图形学中实现细节增强的三大关键手段，分别适用于不同层次的视觉需求与性能场景。理解其内在机制并合理运用，不仅能提升作品质量，还能优化资源分配与渲染流程。无论是在游戏开发、动画制作还是可视化设计当中，选择合适的贴图策略，都将成为项目成功的关键因素之一。
