virtio-networking 4： 介绍 vDPA 1

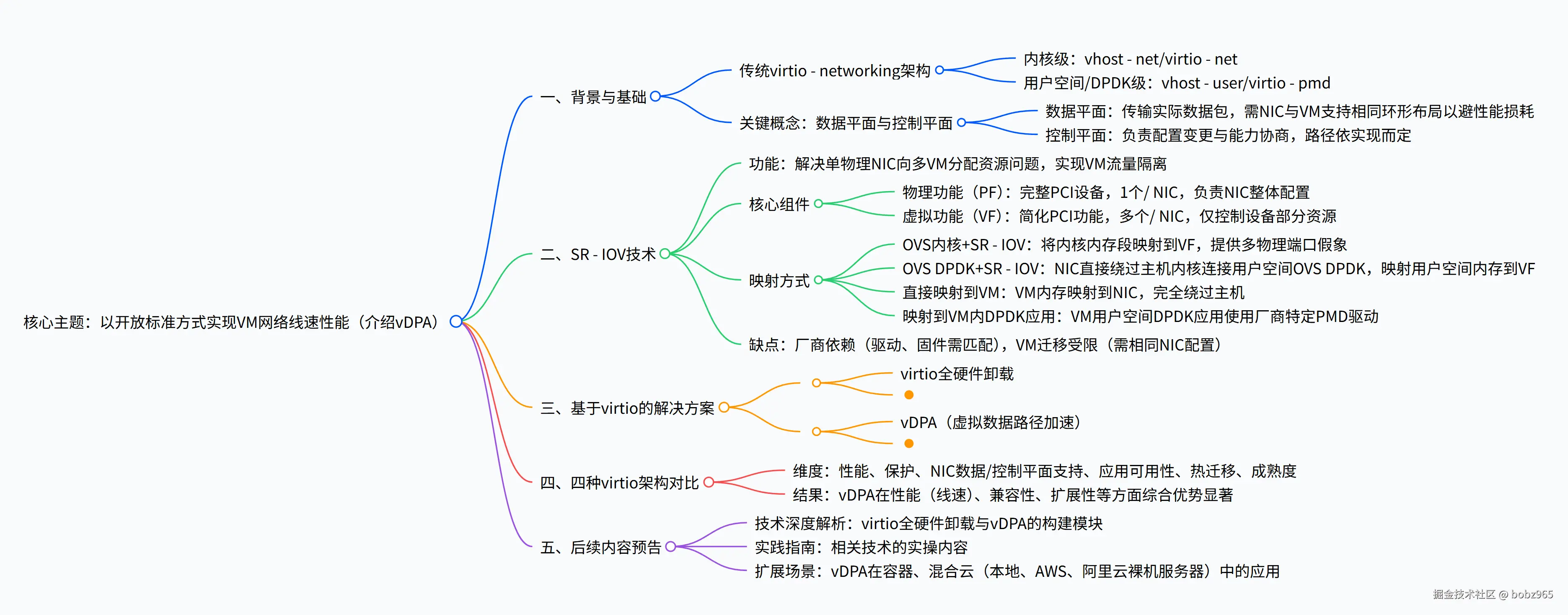

一、引言与背景

1. 文章定位与时间：该文章发布于 2019 年 10 月 2 日，旨在以开放标准方式实现虚拟机（VM）的网络线速性能，并重点介绍 vDPA 技术；目标读者为希望理解不同 virtio - networking 架构（含 vDPA）核心本质，无需深入过多细节的人群，且后续将推出技术深度解析与实操文章。

2. 传统架构回顾：此前文章已讨论两种现有 virtio - networking 架构，分别是内核级的 vhost - net/virtio - net 和用户空间 / DPDK 级的 vhost - user/virtio - pmd，本文将聚焦能为 VM 提供线速性能的新兴 virtio - networking 架构。

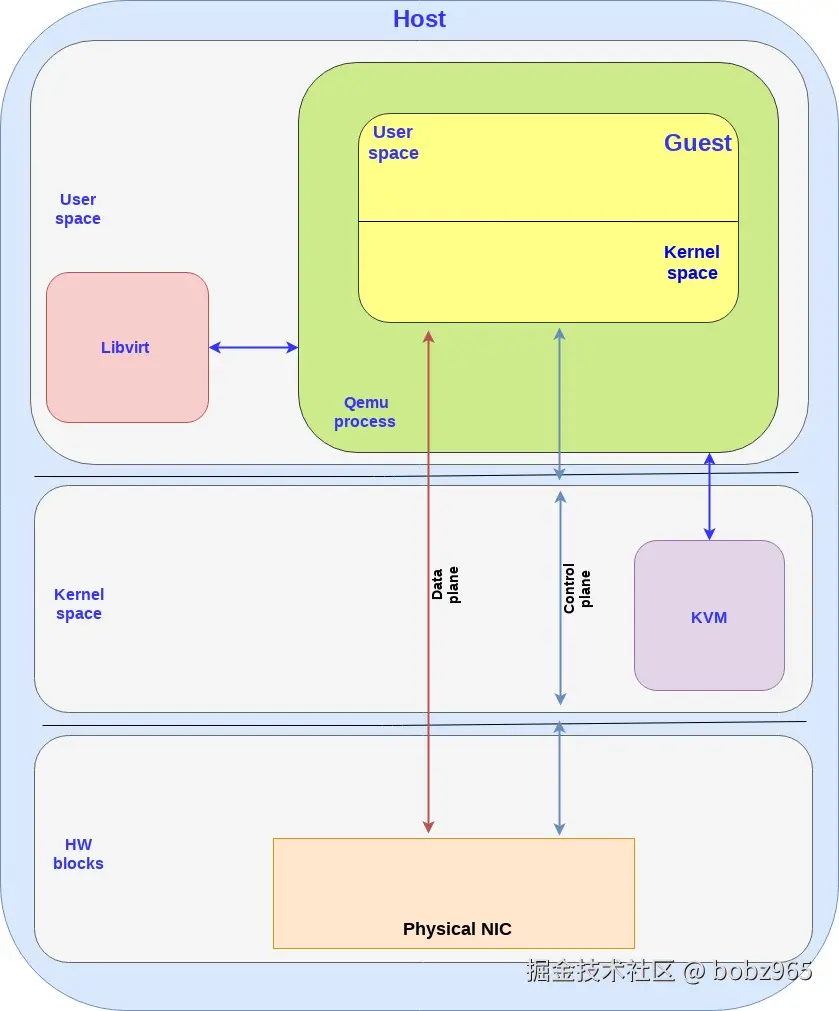

3. 核心概念铺垫：为实现 NIC 与 VM 的直接通信，需区分数据平面与控制平面：

   • 数据平面：用于传输实际数据包，若 NIC 直接连接 VM，需 NIC 与 VM 支持完全相同的环形布局，否则会产生性能损耗的转换操作，实际通过 NIC 与 VM 可访问的共享内存实现，且绕过主机内核。
   • 控制平面：用于 NIC 与 VM 间的配置变更和能力协商（含数据平面的建立与终止），其传输路径（主机内核或 Qemu 进程）依具体实现而定。

二、SR - IOV 技术：VM 流量隔离方案

1. 技术定位：在传统 virtio 架构中，需软件交换机（如 OVS）分配单 NIC 资源给多 VM，而 SR - IOV（单根 I/O 虚拟化）是一种 PCI 设备分配标准，可将单个物理 NIC 共享给多个 VM，解决 "在物理 NIC 上创建虚拟端口" 的问题。

1. dpdk + sriov：

dpdk + sriov：the ring layout is shared between the physical NIC and the guest.

虚拟机网卡和物理网卡共享同一个 ring layout

2.sriov 直接映射网卡到 虚拟机：

在虚拟机和物理机建立内存映射的前提下，如何高效的 send/receive：

• 虚拟机内核使用厂商网卡驱动： 直接映射内存 IO，这样以来，宿主机硬件设备可以直接访问虚拟机内核的内存
• 虚拟机内核使用 DPDK pmd 驱动：在虚拟机用厂商提供的 DPDK PMD 驱动，直接映射内存 IO，这样一来，宿主机硬件设备可以直接访问虚拟机用户态进程的内存

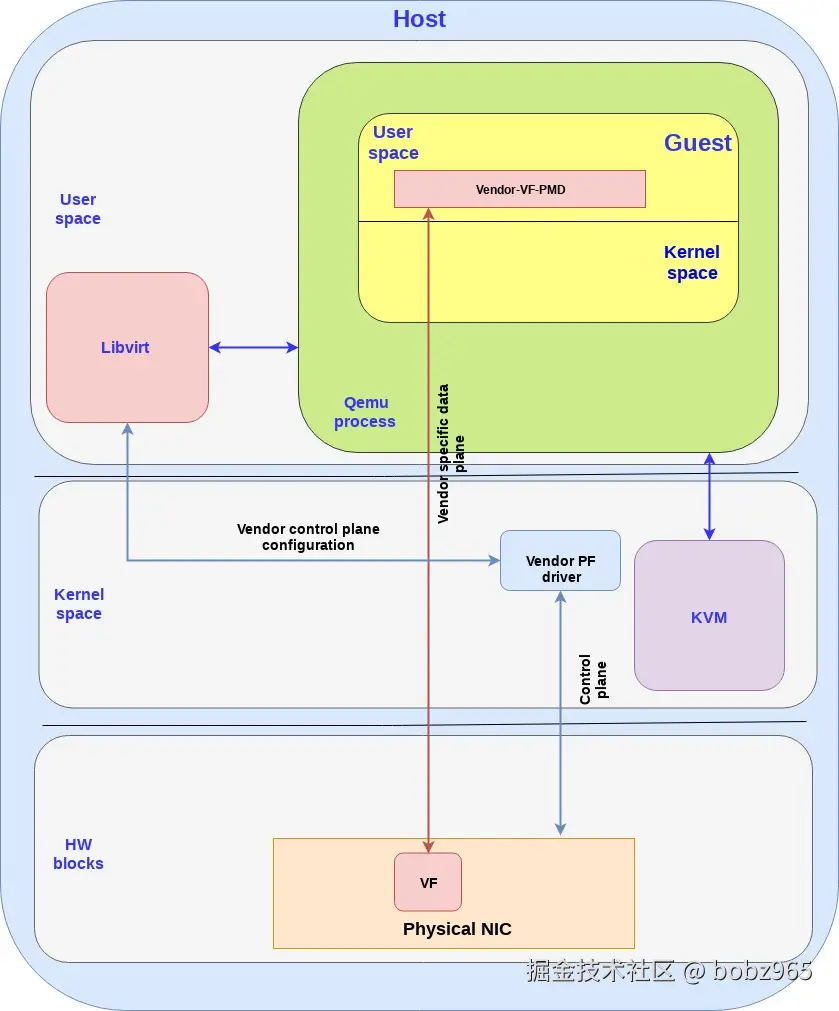

• 数据平面是厂商特定的，且直接通向虚拟功能（VF）。

• 对于单根 I/O 虚拟化（SR-IOV）技术而言，要实现这一方案，主机内核（物理功能 / PF 驱动程序）和客户机用户空间（虚拟功能 / VF 轮询模式驱动程序 / PMD）中均需配备厂商特定的网卡（NIC）驱动程序。

• 主机内核驱动程序与客户机用户空间 PMD 驱动程序不直接通信。物理功能（PF）/ 虚拟功能（VF）驱动程序需通过其他接口进行配置（例如，主机物理功能驱动程序可由虚拟化管理工具 libvirt 进行配置）。

• 客户机用户空间中的厂商特定虚拟功能轮询模式驱动程序（vendor-VF-PMD）负责配置网卡的虚拟功能（VF），而主机内核空间中的厂商特定物理功能驱动程序（vendor-PF-driver）则负责管理整个网卡（NIC）。

注意从这里可以看到：libvirt 还具备和 PF 驱动建立控制面的功能。

SR-IOV 和 DPDK 就能实现限速，但问题是厂商绑定。

1. 核心组件

   • 物理功能（PF） ：完整的 PCI 设备，具备常规 PCI 设备的发现、管理和配置功能，每个 NIC 仅 1 个 PF，负责整个 NIC 设备的实际配置（如 10GB NIC 外部端口的速度和双工模式）。
   • 虚拟功能（VF） ：从 PF 衍生的简化 PCI 功能，仅控制设备的部分资源，每个 NIC 可存在多个 VF（如 1 个 10GB NIC 可支持 8 个 VF），支持配置速率限制等功能。

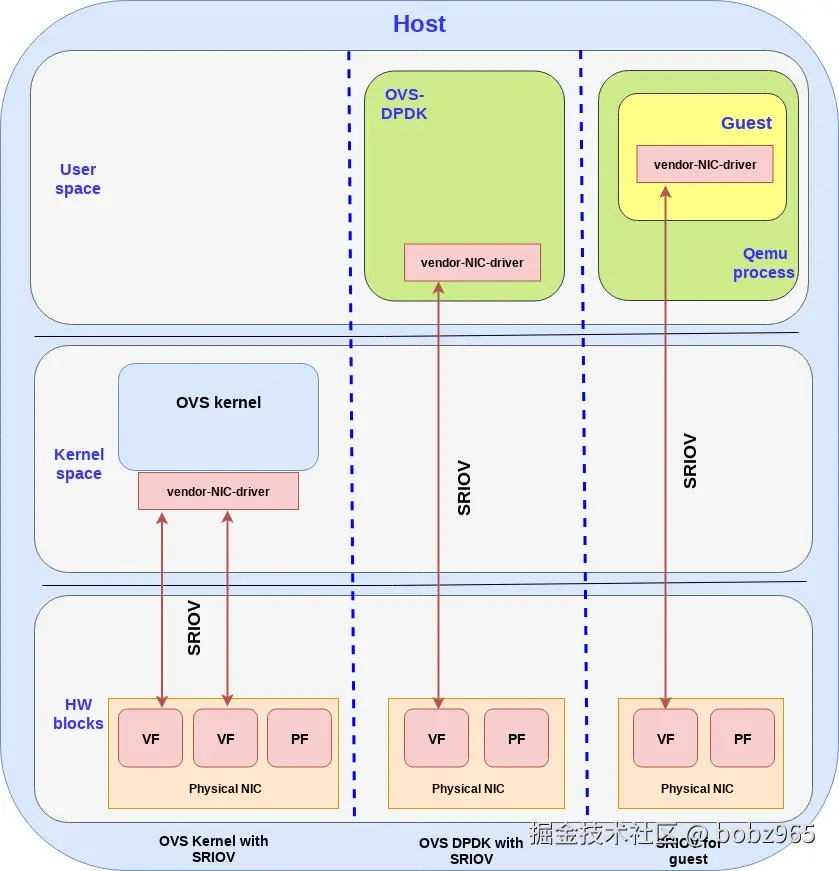

2. 映射方式：hypervisor 负责将 VF 映射到 VM，1 个 VF 同一时间仅可映射到 1 个 VM（1 个 VM 可映射多个 VF），具体映射场景包括：

   • OVS 内核 + SR - IOV：通过 VF 为 OVS 提供多个 "物理端口"（如不同 MAC 地址），实际仅 1 个物理 NIC，将每个 VF 对应的内核内存段映射到 NIC 的 VF。
   • OVS DPDK+SR - IOV：NIC 直接绕过主机内核连接用户空间的 OVS DPDK，将主机用户空间内存映射到 NIC 的 VF。
   • SR - IOV 直接映射到 VM：VM 内存直接映射到 NIC，完全绕过主机；VM 可通过两种方式与 NIC 通信，一是使用 VM 内核中的厂商特定 NIC 驱动，二是使用 VM 用户空间中的厂商特定 DPDK PMD 驱动（本文重点讨论此方式）。
   • 映射到 VM 内 DPDK 应用：将设备分配给 VM 用户空间内的 DPDK 应用，是常见的第四种方式。

3. 技术缺点：存在强厂商依赖性，NIC 与 VM 间的环形布局为特定厂商私有，需匹配厂商提供的驱动；NIC 固件升级可能需同步升级 VM 应用驱动，更换不同厂商 NIC 需 VM 使用新 PMD；VM 仅能迁移到配置完全相同（相同 NIC 及版本、相同物理位置等）的主机。

三、基于 virtio 的线速解决方案

为了摆脱厂商绑定，我们需要使用一种标准接口。 从而实现在虚拟机内部使用原生驱动和厂商驱动进行解耦。

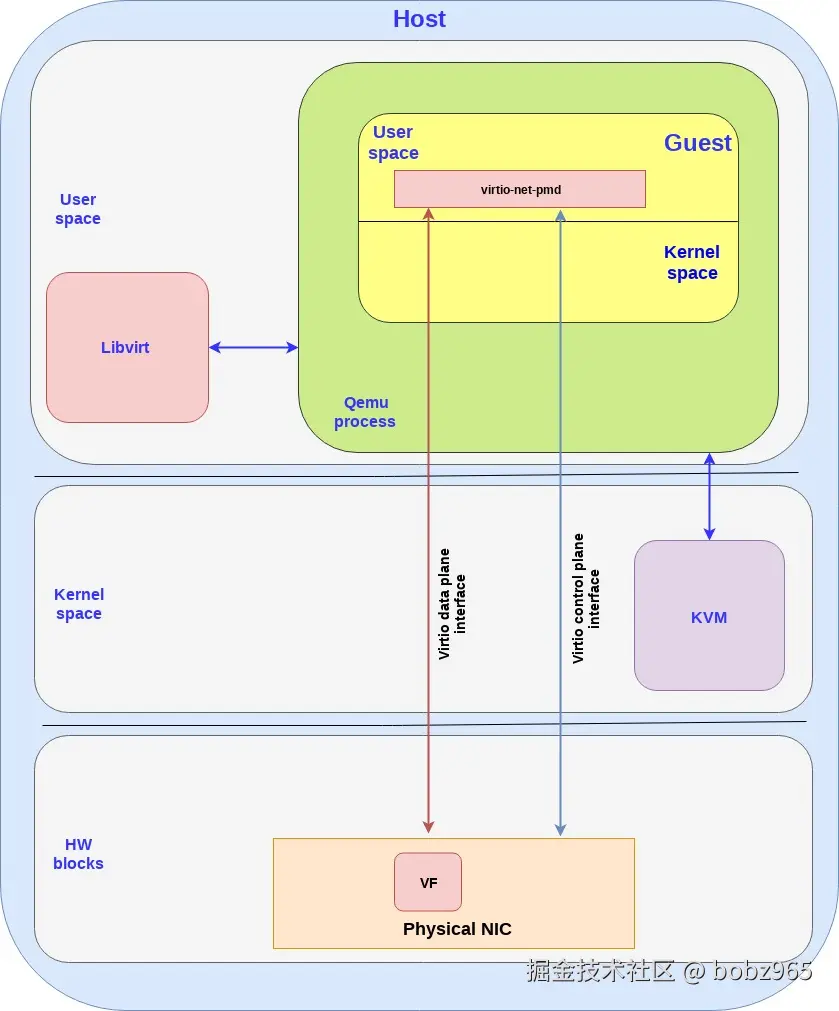

（一）virtio 全硬件卸载

1. 技术原理 ：将 virtio 数据平面和控制平面均卸载到硬件 ，物理 NIC（仍通过 VF 暴露多个虚拟接口）需完整支持 virtio 控制规范（含设备发现、功能协商、数据平面建立 / 终止等）和 virtio 环形布局； 一旦内存映射建立，VM 可直接通过 PCI 与 NIC 通信，无需主机内核额外驱动。
2. 关键说明：实际控制平面需与内存管理单元（IOMMU、vIOMMU）交互（后续深度文章详解）；架构图为简化流程，省略了主机内核、Qemu 进程和 VM 内核中的部分组件；除用户空间的 virtio - pmd 驱动，也可使用 VM 内核中的 virtio - net 驱动直接与 NIC 通信。
3. 技术缺点 ：需 NIC 厂商在硬件中完整实现 virtio 规范 （含通常由主机 OS 软件实现的控制平面），不同厂商的实现存在差异，仍有一定厂商绑定属性。

请注意以下几点：

• 实际上，控制平面更为复杂，需要与内存管理单元（IOMMU，输入输出内存管理单元；vIOMMU，虚拟输入输出内存管理单元）进行交互，相关细节将在后续的技术深度解析文章中介绍。

• 为简化流程，主机内核、QEMU 进程以及客户机内核中还存在一些额外模块未在（图示 / 流程中）体现。

• 此外，还存在一种方案：将 virtio（虚拟 I/O）的数据平面与控制平面迁移至内核空间，而非置于用户空间（SR-IOV 场景中也存在类似方案）。这意味着我们会使用客户机内核中的 virtio-net 驱动程序，直接与网卡（NIC）进行通信（而非如前文所示，在客户机用户空间中使用 virtio-PMD 驱动程序）。

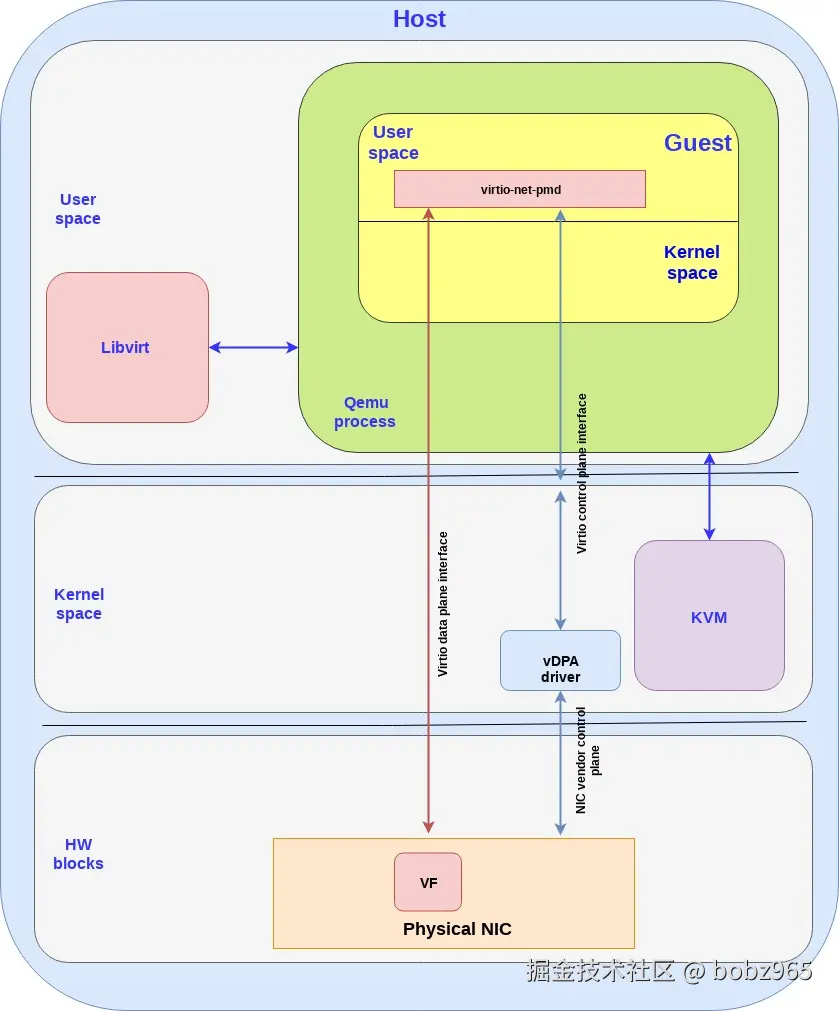

（二） vDPA - standard data plane（虚拟数据路径加速）

标准化 NIC SRIOV data plane

1. 技术核心：作为 SR - IOV 之上的抽象层，标准化 NIC SR - IOV 数据平面（采用 virtio 环形布局），VM 使用单一通用 virtio 驱动（与厂商无关）；主机内核添加通用 vDPA 驱动，负责将厂商特定 NIC 驱动 / 控制平面转换为 virtio 控制平面，同时支持可扩展 IOV 等新兴技术。

2. 架构特点：数据平面与 virtio 全硬件卸载类似，从 NIC 直接到 VM；架构图省略部分组件以简化流程；数据平面和控制平面也可接入 VM 内核（而非用户空间），优缺点与 SR - IOV、virtio 全硬件卸载场景一致。

3. 核心优势

   • 开放标准：基于 Virtio 规范，任何人可查看、使用并参与规范优化，无厂商锁定。
   • 线速性能：与 SR - IOV 相当，数据传输无中间介质或转换器。
   • 未来兼容：可支持可扩展 IOV 等平台级新兴技术。
   • 简化认证：VM 使用通用驱动，无需因 NIC 厂商 / 版本变更重新认证（适用于 Guest OS 和容器 / 用户空间镜像）。
   • 透明保护：VM 使用单一接口，主机侧通过两个接口（后端保护）提供保护，如 vDPA NIC 断开时，主机内核可快速识别并自动切换 VM 到备用 virtio 接口（如 vhost - net 后端）。
   • 支持热迁移：因 VM 端环形布局标准化，可跨不同厂商、不同版本的 NIC 实现 VM 热迁移（需 NIC 支持）。
   • 扩展场景：可提供容器标准加速接口（后续文章讨论）；远期可实现裸机场景，通过内核 vDPA 软件基础设施，让单一通用 virtio - net 驱动支持不同硬件 NIC（类似存储领域的 NVMe 驱动）。

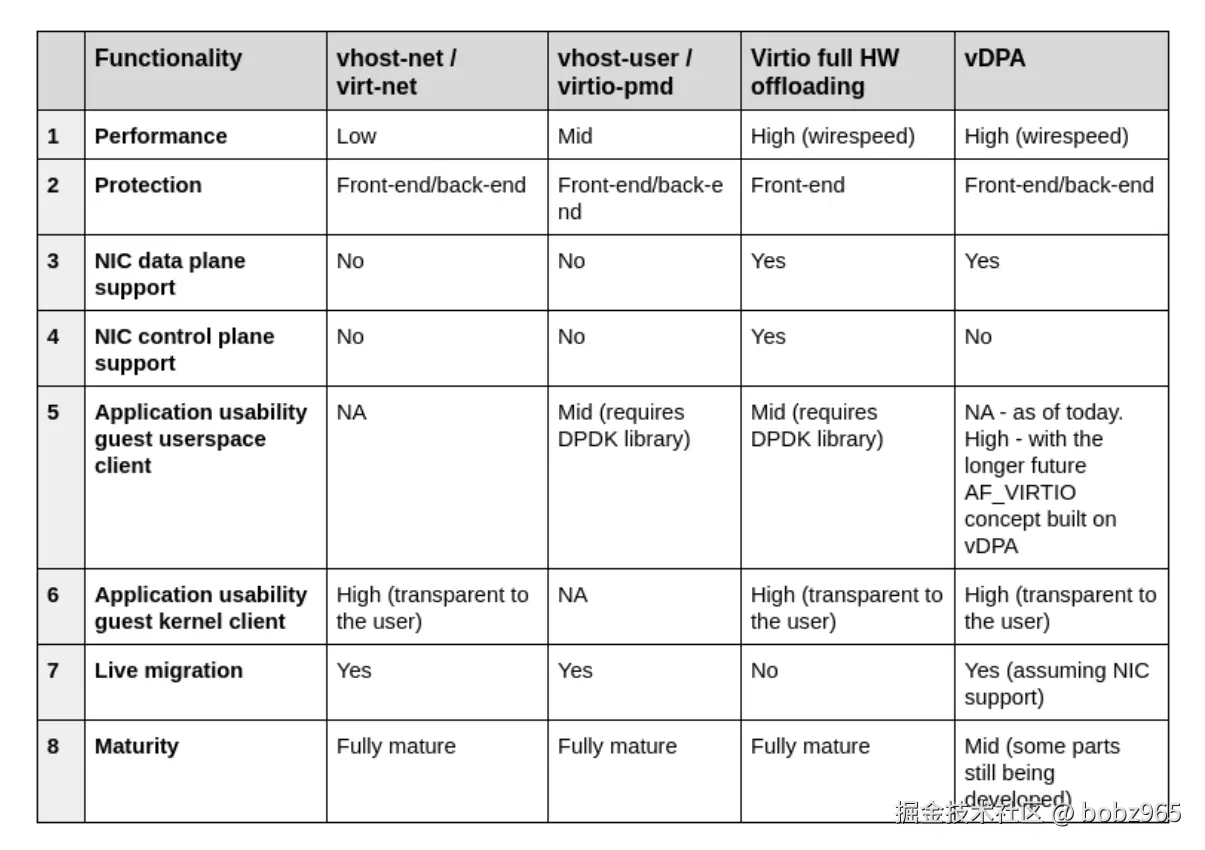

四、四种 virtio 架构对比

通过多维度对比 vhost - net/virtio - net、vhost - user/virtio - pmd、virtio 全硬件卸载、vDPA 四种架构，具体如下表所示：

对比维度	vhost - net/virtio - net	vhost - user/virtio - pmd	Virtio 全硬件卸载	vDPA
1. 性能	低	中	高（线速）	高（线速）
2. 保护	前端 / 后端	前端 / 后端	前端	前端 / 后端
3. NIC 数据平面支持	否	否	是	是
4. NIC 控制平面支持	否	否	是	否
5. 应用可用性（VM 用户空间客户端）	不适用（NA）	中（需 DPDK 库）	中（需 DPDK 库）	目前不适用；未来基于 AF_VIRTIO 概念可达高
6. 应用可用性（VM 内核客户端）	高（对用户透明）	不适用（NA）	高（对用户透明）	高（对用户透明）
7. 热迁移	是	是	否	是（需 NIC 支持）
8. 成熟度	完全成熟	完全成熟	完全成熟	中（部分组件仍在开发）

五、总结与后续预告

1. 内容总结：文章完整介绍了四种为 VM 提供以太网接口的 virtio - networking 架构，性能覆盖从低速（vhost - net）、中速（vhost - user）到线速（virtio 全硬件卸载、vDPA）；重点突出 vDPA 相比其他 virtio 解决方案及 SR - IOV 的优势，如标准化、低厂商依赖、支持迁移等。
2. 后续计划：下一篇文章将详解 virtio 全硬件卸载与 vDPA 的构建模块；之后推出实操文章；未来文章将聚焦 vDPA 在容器、混合云（本地、AWS、阿里云裸机服务器）中的应用。

---

4. 关键问题

问题 1：SR - IOV 技术在为 VM 分配 NIC 资源时，核心组件 PF 和 VF 的功能区别是什么？且该技术存在哪些显著局限性？

答案：

SR - IOV 的核心组件 PF（物理功能）是完整的 PCI 设备，具备常规 PCI 设备的发现、管理和配置功能，每个 NIC 仅 1 个 PF，负责整个 NIC 的整体配置（如 10GB NIC 外部端口的速度和双工模式）；

VF（虚拟功能）是从 PF 衍生的简化 PCI 功能，仅控制 NIC 的部分资源，每个 NIC 可存在多个 VF（如 1 个 10GB NIC 可支持 8 个 VF），支持配置速率限制等局部参数。

其显著局限性是强厂商依赖性，NIC 与 VM 间的环形布局为厂商私有，需匹配厂商驱动；（不通用，厂商绑定）

NIC 固件升级可能需同步升级 VM 驱动，更换厂商 NIC 需 VM 换用新 PMD；VM 仅能迁移到配置完全相同（相同 NIC 及版本、物理位置等）的主机。

问题 2：vDPA 技术如何在实现 VM 网络线速性能的同时，解决 SR - IOV 和 virtio 全硬件卸载的厂商依赖问题？

答案：

vDPA 实现线速性能的关键在于数据平面采用 virtio 环形布局，使 NIC 可直接与 VM 通信，无需中间介质或转换器，性能与 SR - IOV 相当。

在解决厂商依赖方面，vDPA 作为 SR - IOV 之上的抽象层，标准化了数据平面（virtio 环形布局），让 VM 使用单一通用 virtio 驱动（与厂商无关）；

同时在主机内核添加通用 vDPA 驱动，将厂商特定 NIC 驱动 / 控制平面转换为 virtio 控制平面，避免 VM 依赖特定厂商的硬件实现；

• 而 virtio 全硬件卸载需厂商在 NIC 内完整实现 virtio 规范（含控制平面）
• SR - IOV 需 VM 使用厂商特定驱动
• vDPA 则通过标准化和通用驱动 / 转换层彻底解决了厂商依赖。

问题 3：在四种 virtio 架构（vhost - net/virtio - net、vhost - user/virtio - pmd、virtio 全硬件卸载、vDPA）中，从热迁移支持、应用可用性（VM 内核客户端）和成熟度三个维度对比，各架构表现如何？

答案：三个维度的对比情况如下：

1. 热迁移支持：vhost - net/virtio - net 和 vhost - user/virtio - pmd 均支持热迁移；virtio 全硬件卸载不支持热迁移；vDPA 支持热迁移（需 NIC 支持）。
2. 应用可用性（VM 内核客户端） ：vhost - net/virtio - net、virtio 全硬件卸载、vDPA 的应用可用性均为高（对用户透明）；vhost - user/virtio - pmd 在此维度不适用（NA）。
3. 成熟度：vhost - net/virtio - net、vhost - user/virtio - pmd、virtio 全硬件卸载均完全成熟；vDPA 成熟度为中（部分组件仍在开发）。

参考：

1. www.redhat.com/en/blog/ach...
