1.课题概述
医院护理呼叫系统是病人请求值班医生或护士进行紧急处理或咨询的工具，可将病人的请求快速传送给值班医生或护士。其基本功能就是通过一种简便的途径使护理对象与医护人员达成沟通。护理呼叫系统是现代化医院实现信息化、现代化管理的重要组成部分，可以有效地提升机构形象，强化机构管理。
2.系统测试效果

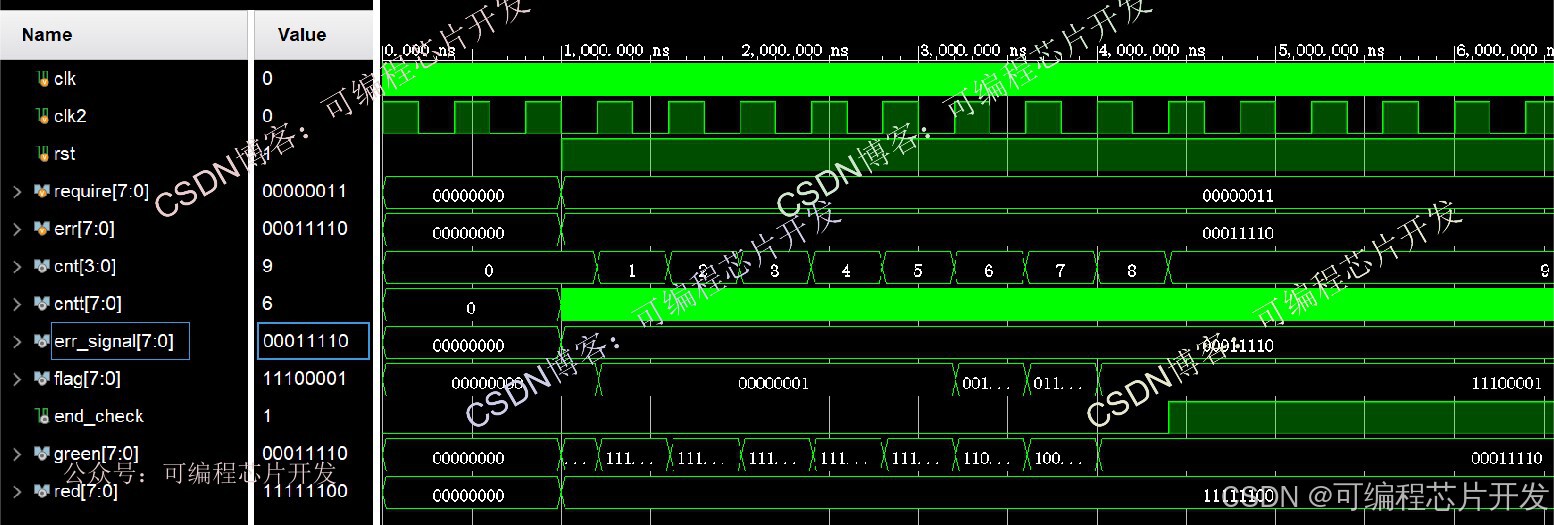

从上面的图我们可以看到，我们模拟分机五发生错误，那么对应的FALG信号将将在主机扫描到第五个分机的时候，FLGA[4]的值变为1，说明分机五发生错误，在总机的显示段，绿色LED将一直显示下去，而其他的LED则仅仅在扫描对应分机的时候才亮。

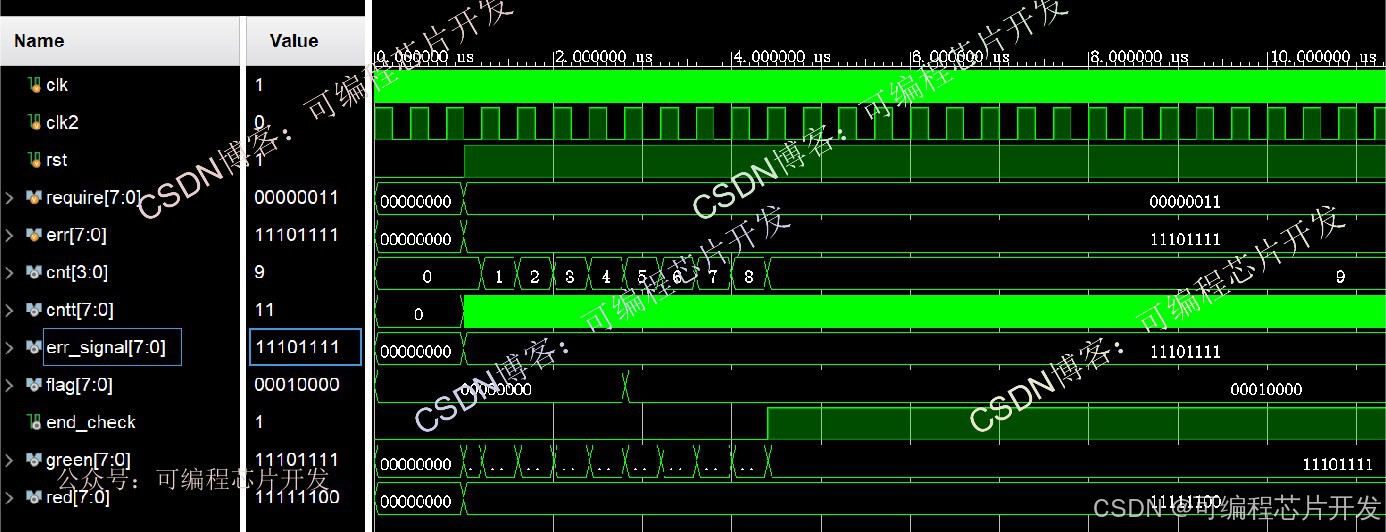

当多个分机发生错误的时候，我们发现对应的绿色LED也做出正确的判别，可见系统是正确的。
3.核心程序与模型
版本：vivado2022.2
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/08/30 19:09:47
// Design Name:
// Module Name: test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module test();
reg clk;
reg clk2;
reg rst;
reg[7:0]require;
reg [7:0]err;
wire[3:0]cnt;
wire[7:0]cntt;
wire[7:0]err_signal;
wire[7:0]flag;
wire end_check;
wire[7:0]red;
wire[7:0]green;
medical medicalu(
.clk (clk), //40M
.clk2 (clk2), //1M
.rst (rst),
.require (require),
.err (err),
.cnt (cnt),
.cntt (cntt),
.err_signal (err_signal),
.flag (flag),
.end_check (end_check),
.red (red),
.green (green)
);
initial
begin
clk=1'b1;
clk2=1'b1;
rst=1'b0;
require=8'd0;
err=8'd0;
#1000
rst=1'b1;
//require=8'b0000_0011;
//err=8'b1110_1111;
require=8'b0000_0011;
err=8'b0001_1110;
end
always #5 clk=~clk;
always #200 clk2=~clk2;
endmodule
00X6_009m4.系统原理简介

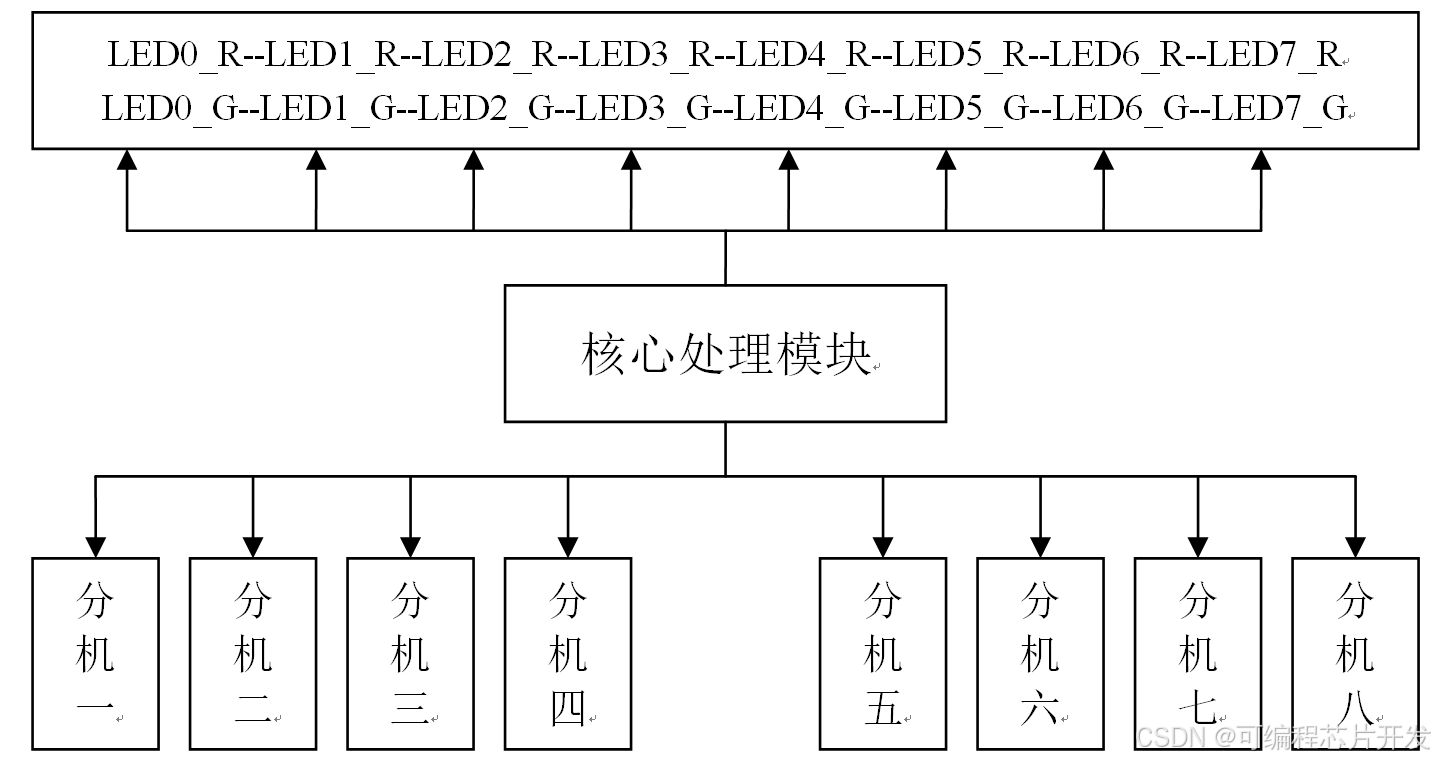

医疗呼叫系统的基本结构如下：
系统设计要求：设计一个FPGA对LED进行静态和动态显示的数字时钟控制NBW-8路主机可接8个分机的系统，具有以下功能：
1.主机有LED显示：主机采用显示屏，可显示护理级别，系统状态。主机面板有16/8个双色ＬＥＤ指示灯，可显示每个分机的工作状态。
2．不间断呼叫：主机可显示多路分机的呼叫，并记忆保持。
3．二级护理：可在主机上设计护理级别，有高级和普通二种护理级别。
4．并机功能：主机有并功能，同一台主机可并多台主机，实现多极管理。
5．各分机与门灯连接。
接好线再检查确保无误后，打开主机电源，主机自动进入对分机的检查状态，主机从１号机开始检测：分机正常显示等闪亮一下，如某路分机有故障或该路未接分机，则相应的路选指示灯亮绿色保持，对全部的１６／８路分机检测，检测完毕后，保持亮绿色的指示灯５秒再熄灭。检测完毕，主机自动回到待机状态。
