热计量表通过M-Bus接口实现无线集抄系统的几种解决方

在智慧供热、节能改造的大趋势下,如何对存量热计量表进行智能化升级,成为许多供热企业和物业管理单位关注的焦点。这些热计量表大多具备M-Bus接口,但受限于传统布线和通信方式,无法实现远程抄表与集中管理。本文将围绕如何通过M-Bus接口实现无线集抄系统,分析三种主流技术方案,并结合实际应用场景给出建议。

一、热计量表存量市场现状

根据智研咨询的数据,中国热计量表市场规模在2023年已突破100亿元人民币,且仍在持续增长。大量既有建筑中安装的热计量表虽然具备M-Bus接口,但多数仍依赖人工抄表或IC卡读取,缺乏联网能力。

这不仅导致数据采集效率低下、误差率高,也难以满足现代供热系统对实时监控、数据分析和远程管理的需求。因此,如何在不更换原有热计量表的前提下,实现无线集抄,成为存量改造的关键。

二、三种主流无线集抄方案对比

方案一:透传召测

  • 工作原理 :平台通过4G/GPRS DTU通过无线向采集器发送抄表指令,采集器将指令透传至M-Bus总线上的热表,再将数据返回。
  • 优点
    • 采集器逻辑简单,开发成本低。
    • 平台控制力强,适合集中调度。
  • 缺点
    • 高功耗,不适合电池供电。
    • 并发能力差,抄表周期长。
    • 平台负担重,需处理所有协议适配。
  • 适用场景:表计集中、有市电供电、对实时性要求不高的小范围场景。

方案二:采集器主动上报

  • 工作原理:采集器内置时钟和任务逻辑,定时轮询M-Bus总线上的热表,采集数据后通过LoRaWAN进行批量上报。
  • 优点
    • 低功耗设计,适合电池供电。
    • 高并发、数据近实时,平台压力小。
    • 支持断点续传,数据可靠性高。
  • 缺点
    • 采集器需具备协议解析、数据缓存、远程升级等能力,开发复杂度较高。
    • 初期设备成本略高于透传方案。
  • 适用场景:表计数量多、分布广、需要长期稳定运行的旧改项目。

方案三:表计直连

  • 工作原理:为每块热表加装M-Bus转NB-IoT模块,或更换为内置无线通信的一体化智能热表,实现表计直连云平台。
  • 优点
    • 无需M-Bus布线,施工极简。
    • 单表独立通信,维护方便。
  • 缺点
    • 每块表需SIM卡,通信成本较高。
    • 依赖运营商网络(NB-IoT)。
  • 适用场景:布线困难、表计分散、新建项目或小规模改造。

三、方案选择建议

|----------------|----------------------------------|
| 评估维度 | 推荐方案 |
| 功耗与供电方式 | 采集器主动上报(Plan B) |
| 施工与维护成本 | 表计直连(Plan C) |
| 平台负载与稳定性 | 采集器主动上报(Plan B) |
| 数据实时性与并发能力 | 采集器主动上报(Plan B) |
| 适用性与扩展性 | 采集器主动上报(Plan B)为主,表计直连(Plan C)为辅 |

对于大多数存量热计量表改造项目 ,我们建议采用方案二(采集器主动上报)作为主要策略 ,因其在功耗、稳定性、平台负载等方面表现均衡,适合大规模部署。对于布线极其困难或表计数量极少的场景,可考虑方案三(表计直连)作为补充

四、结语

在热计量表的智能化改造过程中,选择合适的通信方案至关重要。透传召测已逐渐被淘汰,表计直连适合特定场景,而采集器主动上报方案凭借其成熟度、低功耗和高并发能力,成为当前主流选择。

门思科技凭借其自研MPOS操作系统Edge-bus边缘计算虚拟器,为用户提供从模组、DTU、网关到网络服务器(NS)的完整LoRaWAN系统,助力热计量表实现高效、稳定的无线集抄。

📢 门思科技Thinklink平台推荐

门思科技(Manthink)作为深耕LoRaWAN技术领域的企业,提供了一整套适用于热计量表无线集抄的解决方案:

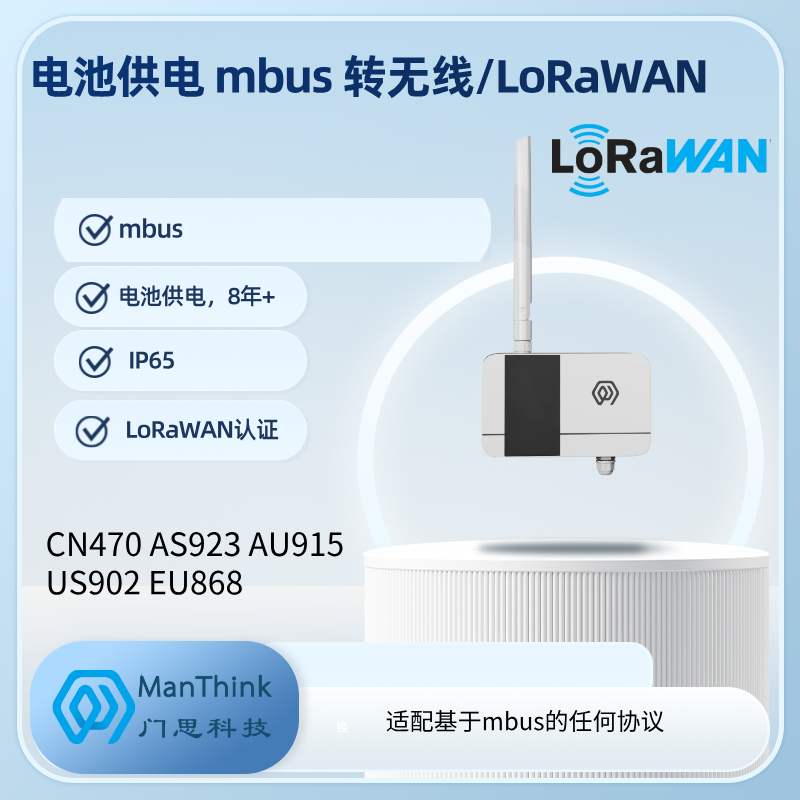

  • RDO21x LoRaWAN DTU:支持M-Bus、RS-485等多种接口,可适配多种协议(如CJ/T 188、DL/T 645、Modbus等),无需软件开发即可实现数据采集与无线上传。
  • GDI51/GDO51 LoRaWAN网关:支持室内/室外部署,兼容ChirpStack、Basic Station、TTN、thinklink等多种NS协议,满足不同网络环境需求。
  • thinklink NS平台
    • Cloud版本 :支持全球LoRaWAN标准,免费注册、免费接入1000个设备,适合中小项目。
    • Edge版本:支持本地部署,集成Home Assistant、ThingsBoard、BACnet,适合对数据安全和响应速度有要求的项目。

🔗 官方网站:LoRaWAN Gateway Supplier | Manthink Technology

🔗 LoRaWAN NS产品页:NMS

📧 联系邮箱:info@manthink.cn
