ArcGIS答疑-如何消除两张栅格图片中间的黑缝

问题

从官网下载了一个地区的土地资源图

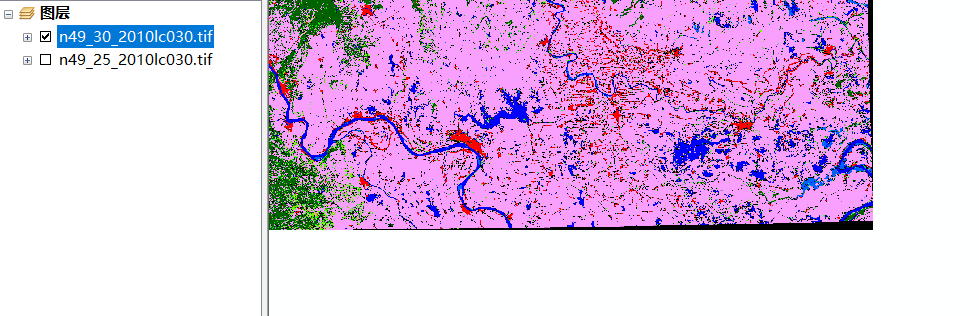

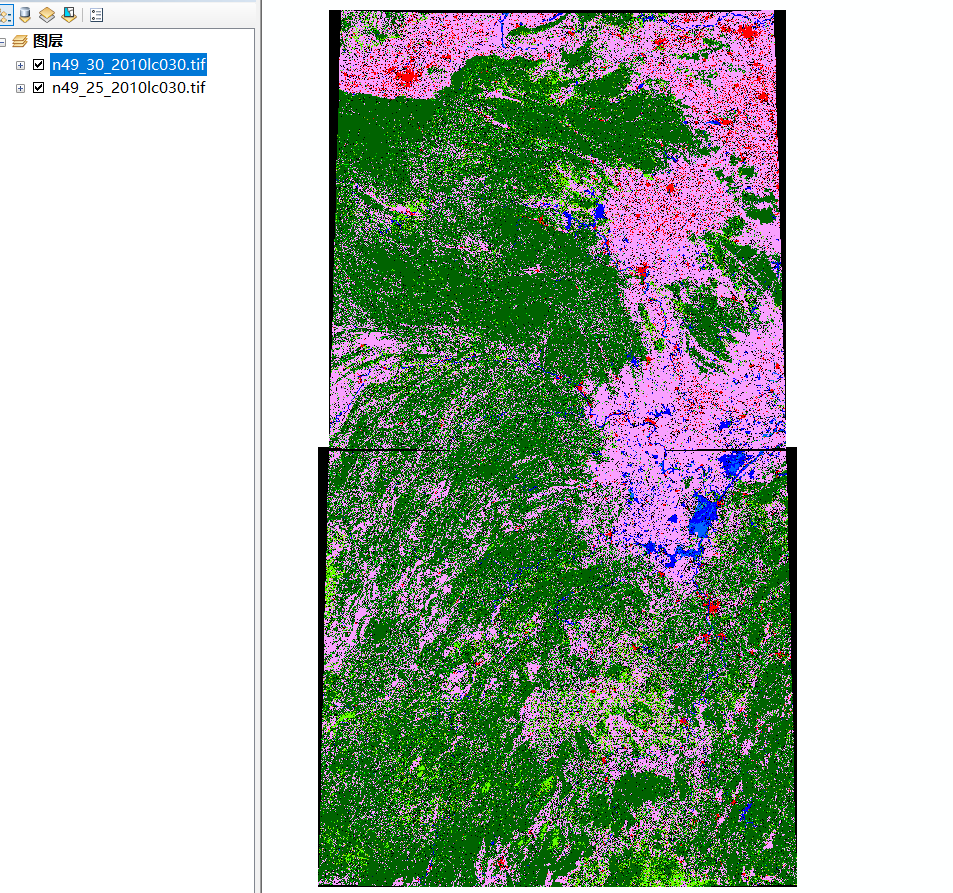

加载两张栅格图片,隐约能看见中间的黑色细缝

仔细观察可以发现,这两张图片,在交接处是重叠的,每张图片在边缘都有细缝,当一个盖住另一个时,细缝就会展现

解决方案

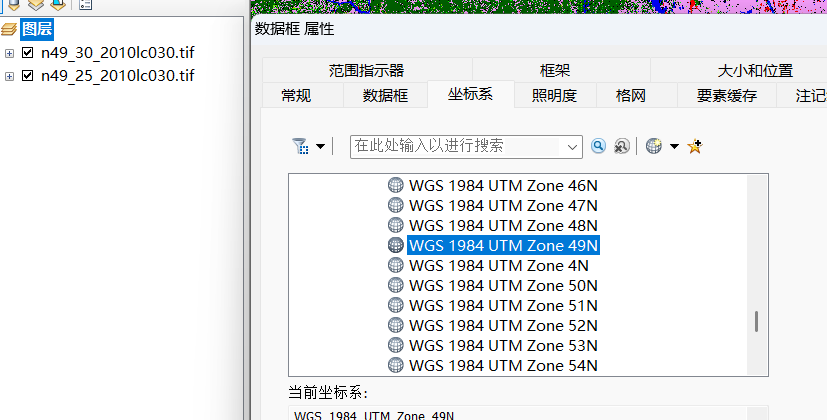

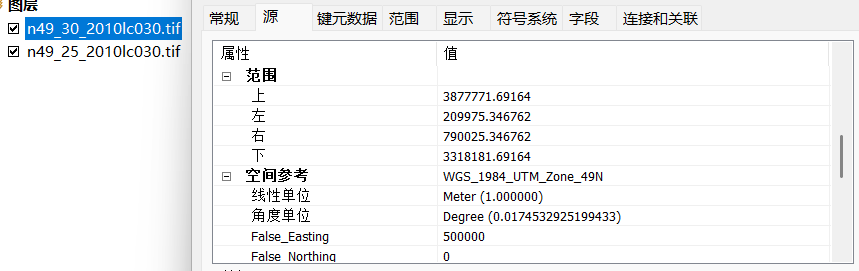

1.统一图层和tif的坐标系

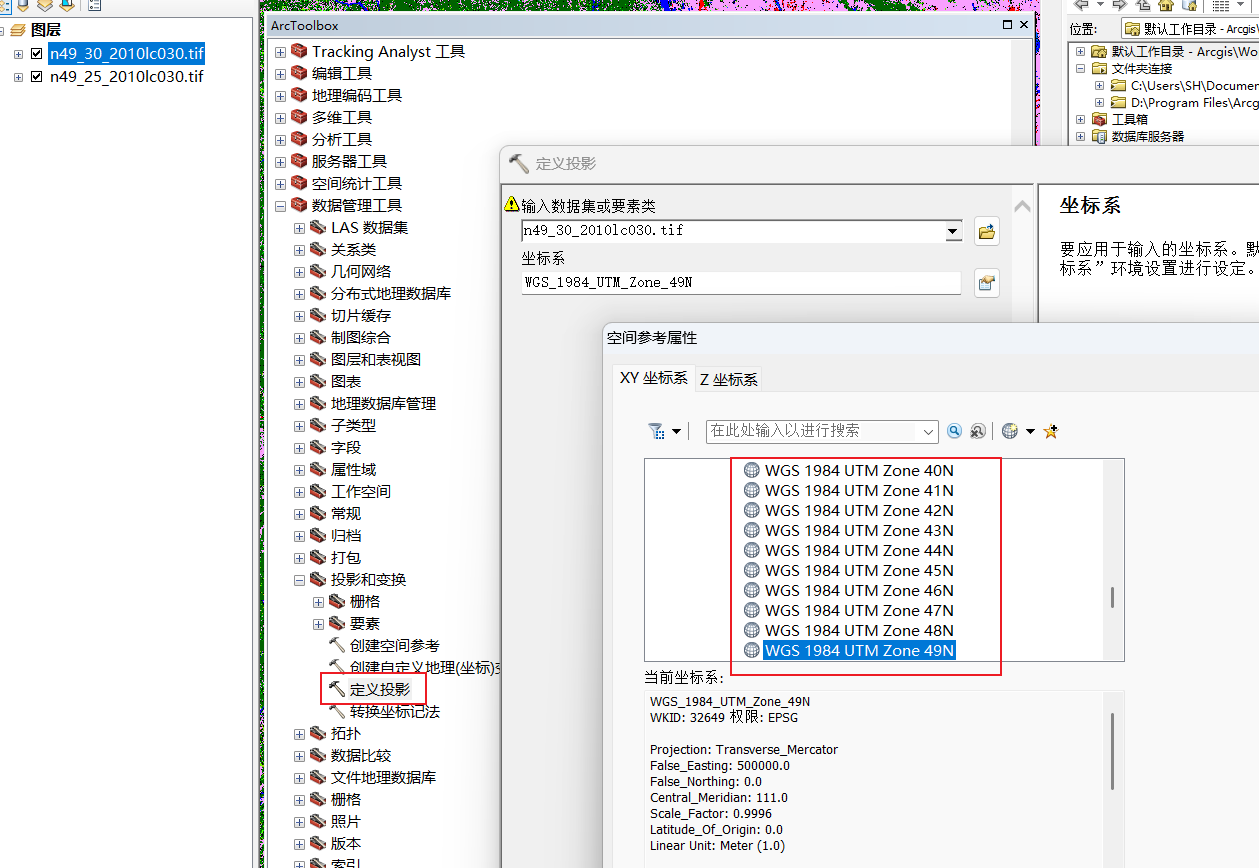

如果要修改tif文件的坐标系使用 定义投影

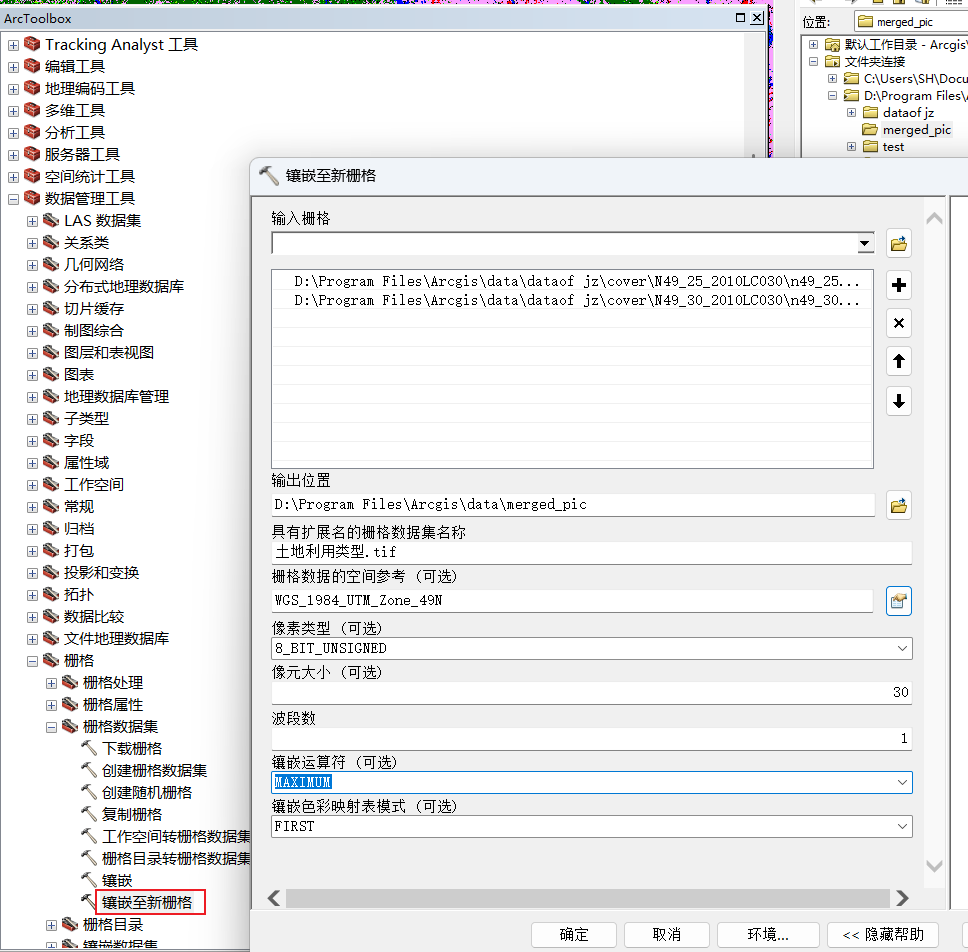

2.镶嵌至新栅格

这里特别注意几点:

  • 输入栅格一定要点右边的文件夹,从文件管理器选择tif文件,顺序最好一致
  • 输出位置一定是文件夹,如果是gdb会有bug
  • 具有拓展名的栅格数据名称,一定需要有拓展名,没有的话也会出bug
  • 空间参考一定要选择坐标系,不选也会有bug

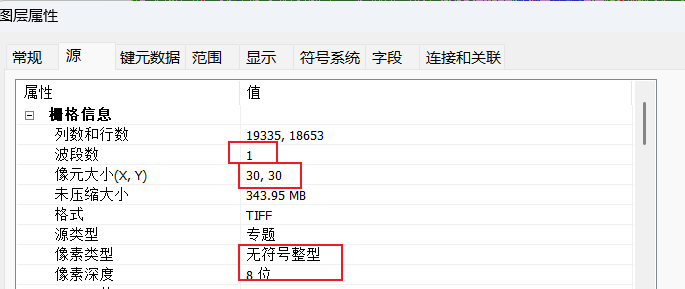

  • 像素类型/像元大小/波段数 参考原始tif的属性值
  • 镶嵌运算符一定要选择MAXIMUM,这样才能覆盖掉0值(纯黑色)
  • 最后一项默认不变

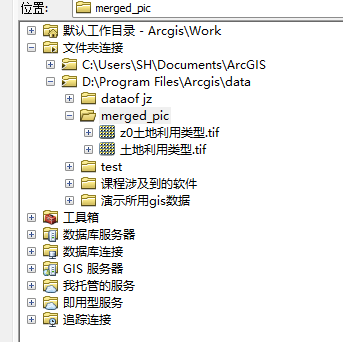

得到

稍等一会(2分钟左右),处理完成后,自动融合为

3.添加数据

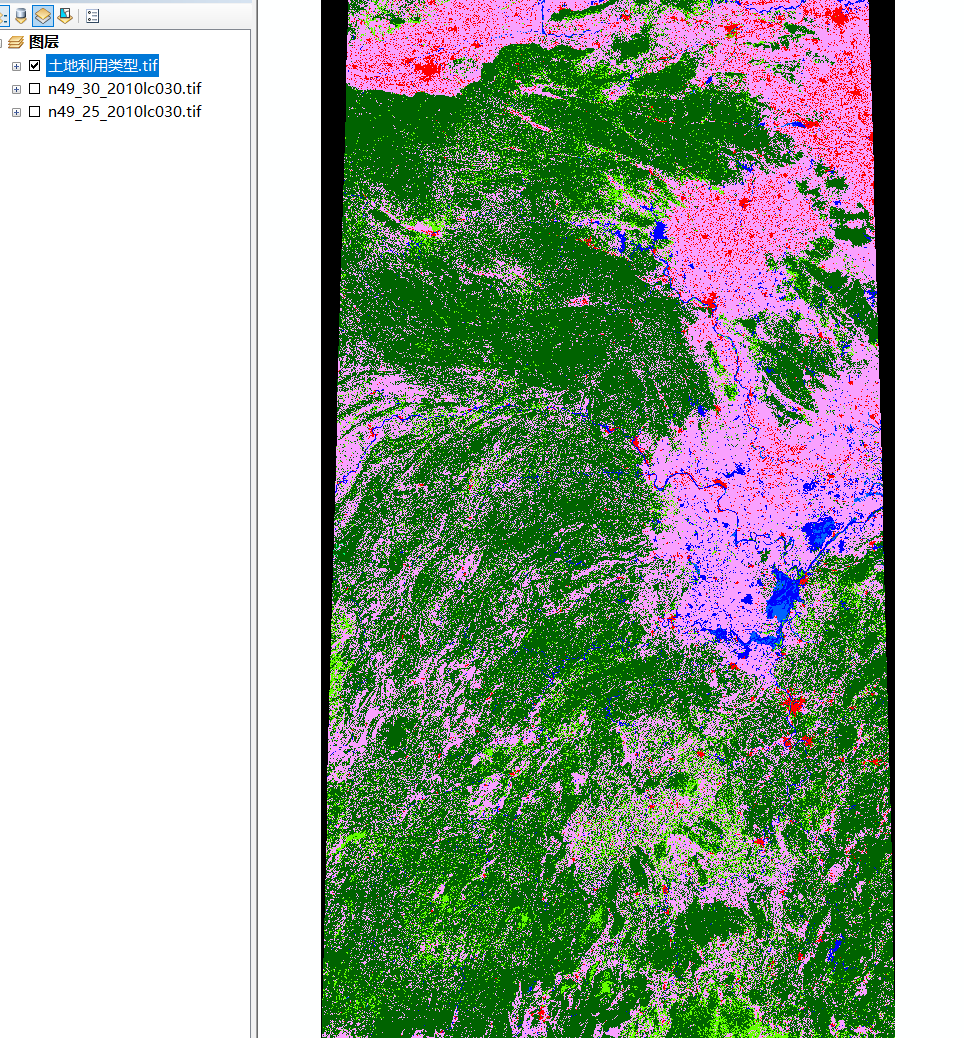

可以看到黑缝就消失了

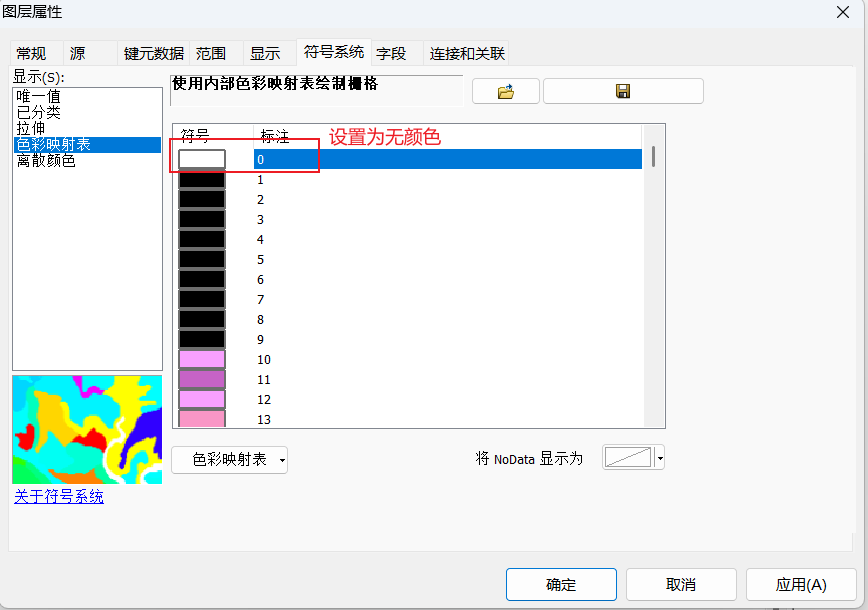

4.去掉黑边

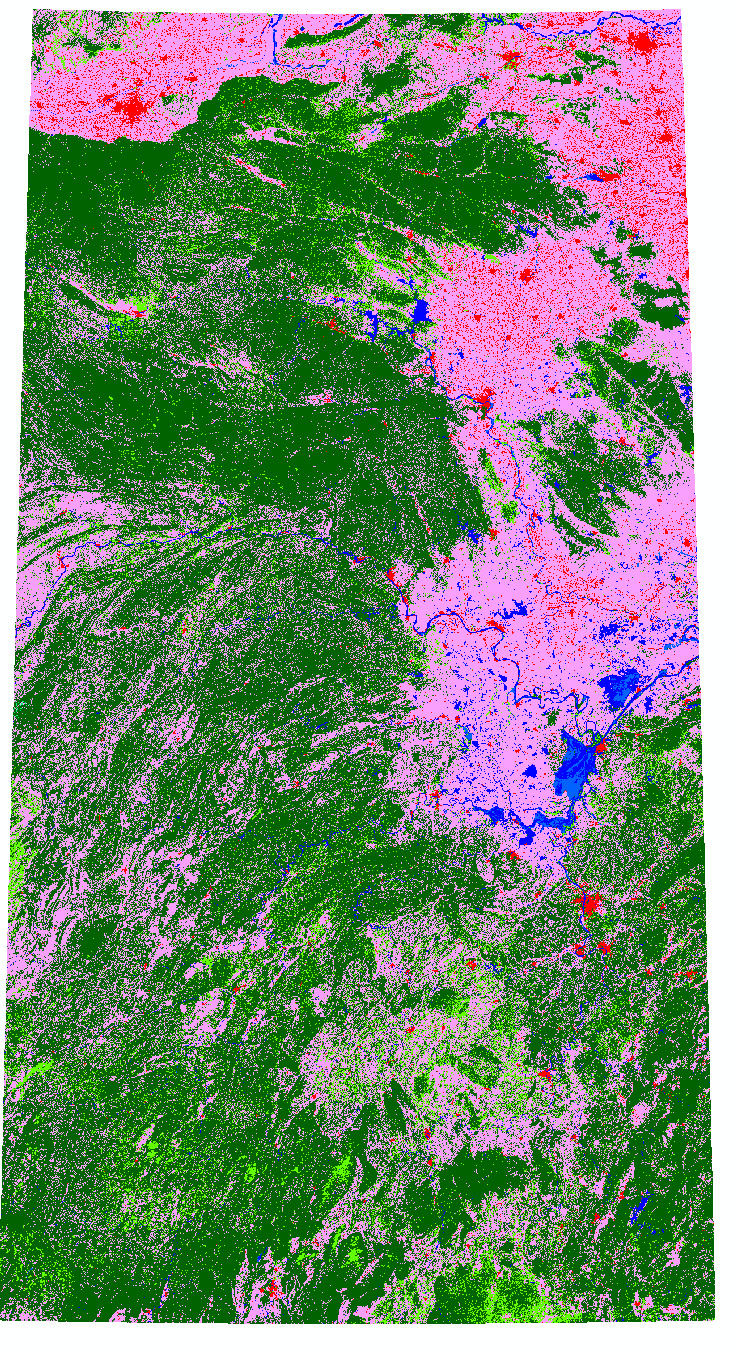

最终效果

当然,也可以剪裁,视业务需求而定。
