0，引言
在上一篇文章《PCIe从入门到精通之二：计算机王国中的PCIe设备》中，我们介绍了三类PCIe device：PCIe Root Complex，PCIe Endpoint和PCIe Switch，并着重详细介绍了Root Complex内的三个组件：Host Bridge, RCiEP和Root Port的基本功能。在这一篇文章中我们继续介绍PCIe device的更多内部组件。
所有PCIe主题的文章都会收录在《深入浅出聊PCIe》合集里，欢迎评阅。
需要下载 PCIe学习资料标准的朋友（pdf格式），请关注本微信公众号"硬件工程师宝典"，在对话框内回复"PCIe"，将获取标准下载链接。*****
一， PCIe设备内的组件: Upstream port，Downstream Port和Virtual PCI-PCI bridge
在PCIe（Peripheral Component Interconnect Express）设备中，"上游端口"（Upstream Port）和"下游端口"（Downstream Port）是根据它们相对于"根联合体"（Root Complex, RC）的方向来定义的,就像总公司向子公司传达命令的方向。如下图所示。
上图是一个Root Complex和PCIe device直接互联图。Root Complex包含有Virtual PCI-PCI bridge和Downstream Root port（因为总公司总是向下传达命令的）；PCIe device包含有一个upstream port（因为子公司总是向上递交报告的）。图中蓝色的箭头代表一个PCIe Bus。
在图中一个PCIe的root complex通过自身的Virtual PCI-PCI bridge连到了他自己的root port上。Root port具有向下的downstream port。 Endpoint device上有一个upstream port和 Root Complex的downstream port相连接。
· 上游端口 (Upstream Port)
-
- 定义： 上游端口是指指向根联合体（Root Complex）方向的端口。
- 作用： 它负责将数据和控制信号从设备或PCIe交换机发送到更靠近根联合体的方向。
· Upstream Port示例：
o 对于一个终端设备（Endpoint Device），例如显卡或SSD，它连接到CPU（即根联合体）的端口就是上游端口。
o 对于一个PCIe交换机，连接到根联合体或另一个更靠近根联合体的交换机的端口，是该交换机的上游端口。
- 下游端口 (Downstream Port)
-
- 定义： 下游端口是指远离根联合体（Root Complex）方向的端口。
- 作用： 它负责将数据和控制信号从根联合体或PCIe交换机发送到更远离根联合体的设备。
· Downstream Port示例：
o 对于根联合体本身，其根端口（Root Port）就是下游端口，因为它连接着拓扑结构中更下层的设备。
o 对于一个PCIe交换机，连接到终端设备或另一个更远离根联合体的交换机的端口，是该交换机的下游端口。
- Virtual PCI-PCI bridge
"虚拟PCI-PCI桥"并不是一个像传统PCI架构中那样独立的物理桥接芯片，而是一个逻辑概念或软件抽象。它的存在是为了让操作系统（OS）能够沿用PCI时代已有的设备枚举和配置机制来管理PCIe设备。可以将"虚拟PCI-PCI桥"比拟成一个公司内的项目小组，它是虚拟，下面team members也是可以按照项目拆分的，每个"项目小组"有个项目名字，我们用PCIe Bus Number来命名它。因此每个"虚拟PCI-PCI桥"下面有个独立的PCIe Bus Number。Host Bridge的PCIe Bus Number从0开始，其它的PCIe Bus Number根据系统开机时枚举来确定。（关于****PCIe Bus枚举，我们后面在专门章节讲解。）
每个根端口在软件角度来看都像一个PCI-PCI桥。这意味着它拥有一个配置空间，操作系统可以通过这个配置空间来。
简而言之，理解上游和下游的关键在于方向性：数据流向根联合体为"上游"，数据流离根联合体为"下游"。
二， PCIe Switch的内部组件
PCIe交换机（PCIe Switch）是扩展PCIe总线拓扑的关键组件。它通过其上游端口(downstream port)和下游端口(downstream port)来管理和路由数据流量。
它欺上瞒下（承上启下），与Root complex联系时，它俯耳倾听，拥有upstream port（可以向上递交报告）的权利；与Endpoint联系时，它趾高气扬，拥有downstream port（可以向下传达命令）的权利。PCIe Switch角色转换非常丝滑。
如下图所示，这个PCIe Switch拥有一个upstream port和三个downstream port，每个PCIe port都和一个Virtual PCI-PCI bridge相连。PCIe Switch是唯一一个既有upstream port又有downstream port的PCI device。和Root Complex一样，每个"虚拟PCI-PCI桥"下面有个独立的PCIe Bus， 图中每一个蓝色的箭头代表一个PCIe Bus，拥有唯一的PCIe Bus Number。
PCIe交换机的上游端口是其连接到PCIe层次结构中更高级别（即更靠近根联合体Root Complex）的那个端口。一个PCIe交换机通常只有一个上游端口，Multi-Host mode可以有两个upstream ports。
PCIe交换机的下游端口是其连接到PCIe层次结构中更低级别（即更远离根联合体）的那些端口。一个PCIe交换机通常有多个下游端口，这使得它能够连接多个设备或进一步扩展PCIe总线数量。
三， CPU Root Complex的内部组件
我们再回过头来看看CPU root complex的内部组件。它作为总公司CEO的秘书办是最复杂的，通常它里面含有(一个Host Bridge, 若干个Virtual PCI-PCI bridge, 若干个RCiEP, 至少一个Root Ports，若干个Root Complex Integrated Endpoint，若干个Root Complex Event Collector（RCEC）)。Host Bridge、Virtual PCI-PCI bridge、RCiEP和Root Ports在上一篇文章中介绍过， Root Complex Event Collector和非透明桥(Non-Transparent Bridge)没有介绍过，我们将它们补上。

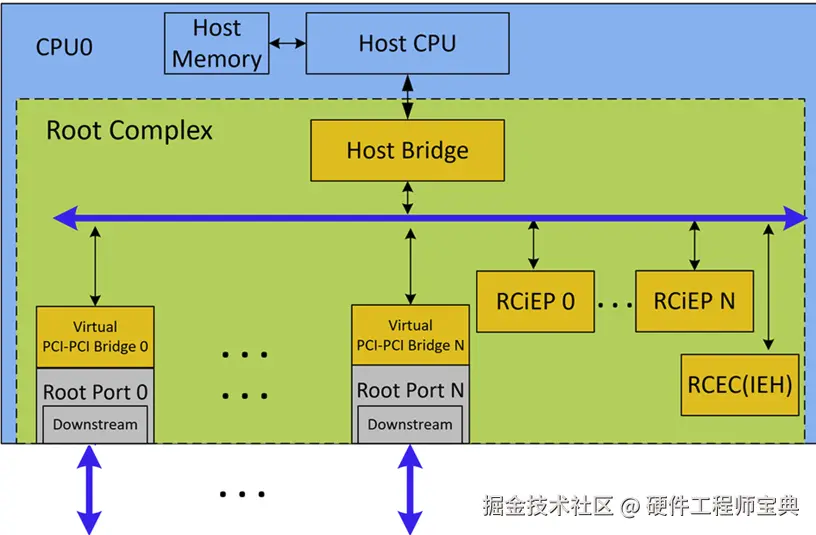

上图中Host CPU直接与Host Bridge相连，Host Bridge向下分别和两个Root Complex Integrated Endpoint(RCiEP）、一个Root Complex Event Collector（RCEC）、N个Virtual PCI-PCI bridge相连。每个"虚拟PCI-PCI桥"下面有个独立的PCIe Bus， 图中每一个蓝色的箭头代表一个PCIe Bus，拥有唯一的PCIe Bus number。
· Root Complex Event Collector：RCEC
Root Complex Event Collector：RCEC相当于Root Complex情报机构，也是一个Root Complex的内部PCIe device。它的主要作用是收集和处理来自PCIe层次结构中特定设备（特别是根联合体集成终端设备，Root Complex Integrated Endpoints, RCiEPs）的各种事件消息，并将其报告给系统软件（如操作系统或固件）。
RCEC是专门为支持RCiEPs而设计的。RCiEPs是直接集成在根联合体内部的PCIe终端设备（例如某些CPU内部的集成显卡或存储控制器）
RCEC在PCIe规范中是一个可选组件。在某些平台中，可能存在硬件执行类似功能但对操作系统不可见的情况，或者通过ACPI平台错误接口（APEI）等其他机制来报告错误。 但在支持RCEC的系统中，它提供了一个标准化的接口来处理这些重要的系统事件。
Intel将RCEC集成在IEH(Integrated Error Handler)里。
四，透明桥 (Transparent Bridge)与非透明桥(Non-Transparent Bridge)
· 透明桥 (Transparent Bridge)
在一个集团公司内部（一个PCIe体系Hierarchy内），总公司（root complex）、区域总公司（switch）和子公司（end point）大家都在一个局域网内，内部的信息和资源是完全公开共享的。因此root complex，switch和end point他们之间的memory space和configuration space等信息都相互可以访问。也就是Endpoint今天穿的内裤的颜色，root complex是一清二楚，大家都是透明的，上班时是没法摸鱼的。
因此。处于同一个PCIe体系Hierarchy内，前面提到的Root Complex和PCIe Switch内部的Virtual PCI-PCI bridge都是工作在透明模式（白盒模式），其工作方式和所有信息对系统是可见的，我们称之为透明桥（ Transparent Bridge，TB）。
透明桥将两个连接的总线域合并到一个统一的地址空间中，并将它们视为一个统一的地址域。
· 非透明桥 (Non-Transparent Bridge)

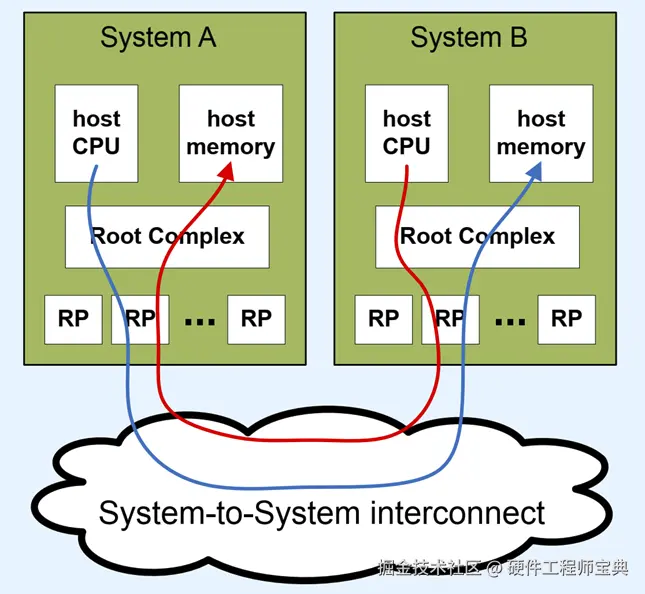

两个集团公司（两个不同的PCIe体系Hierarchy）之间有可能建立长期的战略合作伙伴关系，它们之间需要经常的大规模的业务往来（数据交换），两个集团公司可以各自指派一个代表，我们称之为Contact Windows（即PCIe Bridge ）。如果有任何的业务往来（数据交换），由这两名Contact Windows（即PCIe Bridge）直接联系处理。
例如下图中一个CPU系统和另一个CPU系统通过Root port的PCIe Bridge互联。

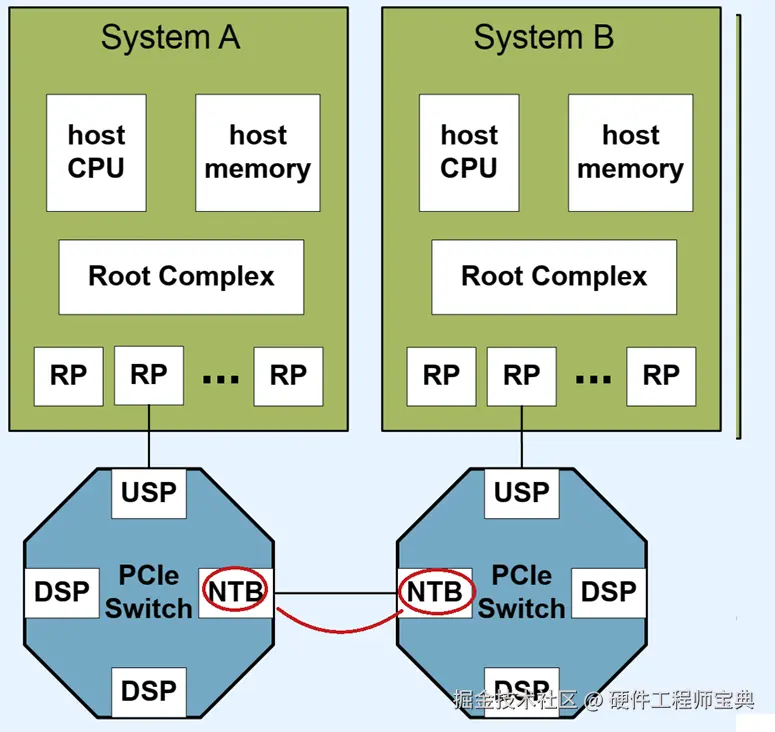

例如下图中一个CPU系统和另一个CPU系统通过PCIe Switch的Non-transparent Bridge互联。
这两名Contact Windows（PCIe Bridge ）只负责交换信息，关于公司内部的运营情况和数据那是机密，大家相互之间都守口如瓶。两个PCIe体系memory space和configuration space等信息都相互屏蔽，它们都工作在非透明模式（黑盒模式）。我们称之为非透明桥（ Non-Transparent Bridge, NTB） 。
非透明桥是一种特殊的PCIe桥接器，它不将两个连接的总线域合并到一个统一的地址空间中，而是将它们视为两个独立的地址域。
PCI Express 非透明桥接器（NTB）起到了桥梁的作用，能够实现两个 PCI Express 体系（例如本地系统和远程系统）之间的高性能、低延迟通信。NTB 允许本地处理器独立配置和控制本地系统，并将本地主机内存域与远程主机内存域隔离开来，同时实现两个域之间的状态和数据交换。本地处理器会将 NTB 视为根复杂集成端点（RCiEP）来进行识别。
· 透明桥和非透明桥区别总结****
| 特征* | 透明桥 (Transparent Bridge) | 非透明桥 (Non-Transparent Bridge, NTB) |
|---|---|---|
| 地址空间 | 合并为一个统一的地址空间，主机"看到"所有下游设备。 | 隔离的独立地址空间，每个主机只"看到"NTB本身作为终端设备。 |
| 主机可见性 | 对主机透明，主机直接枚举和访问下游设备。 | 对主机不透明，主机将NTB视为一个终端设备。 |
| 主要功能 | 扩展PCIe总线，连接更多设备。 | 连接独立的PCIe域/处理器，实现域间隔离和通信。 |
| 通信方式 | 直接路由事务。 | 通过地址转换、共享内存窗口、Scratchpad和Doorbell寄存器进行。 |
| 应用场景 | 标准PCIe拓扑扩展，如PCIe交换机、根端口。 | 多主机系统、高可用性/冗余系统、智能I/O、专用数据传输。 |
简而言之，透明桥是用于构建和扩展单一PCIe树的标准方式，而NTB则是一种高级功能，用于在需要隔离和独立管理多个PCIe域（通常是多个处理器或子系统）时实现它们之间的通信。
五，非透明桥 (Non-Transparent Bridge)在哪里？
· 透明桥模式和非透明模式*
下面两幅图分别是CPU和Switch的内部组件图，从图中我们根本找不到非透明桥(Non-Transparent Bridge)在哪里。
其实图中的Virtual PCI-PCI bridge既可以工作在透明桥模式又可以工作在非透明桥模式。因此合二为一在一个Root Port实体上，而且一个Root Port只需要一个device充当非透明桥，毕竟两个公司之间的****contact window只要一对就可以了。
· 嫡长子袭爵*
一个Root Port一般有16个lane，可以通过bifurcation被均分为两个或四个devices，Intel给这个功能起了个时尚的新名字叫subdivision。不管是bifurcation还是subdivision，其实就是分家。"分家"时，"财富"（Lanes）可以儿子之间均等分配，一碗水端平，但是只有一个非透明桥的角色分配给哪个儿子？其实我们老祖宗早就给出了答案，世袭罔替的爵位不都是由嫡长子承袭嘛？穿越剧不都是这么演的吗？那么问题又来了，谁是嫡长子？
下图是一个x16 lane的PCIe IO在不同的bifurcation的情况，这个PCIe IO可以工作在x16模式、x8模式或x4模式。在 PCI Express x16 IIO 模块中，只能将一个Root port配置为非透明桥端口。灰色的lane表示充当一般的PCIe的角色，绿色的lane表示充当非透明桥的角色（嫡长子就是从物理****lane的编号最大者开始向编号小的选择）。这里可千万不要连错了，否则只能respin我们的layout了，血淋淋的教训啊！
如上表，在非透明桥 端口为x16的情况下，NT端口总是映射到从第15到第0的最高位物理通道。对于非透明桥 端口为x8的情况，它从物理通道15到8映射；而对于非透明桥端口为x4的情况，则从物理通道15到12映射。
六，大团圆*
前面我们分别将Root Complex、Switch和Endpoint掰开了，揉碎了讲解了一遍。中秋马上就要到了，是时候让它们团聚了。

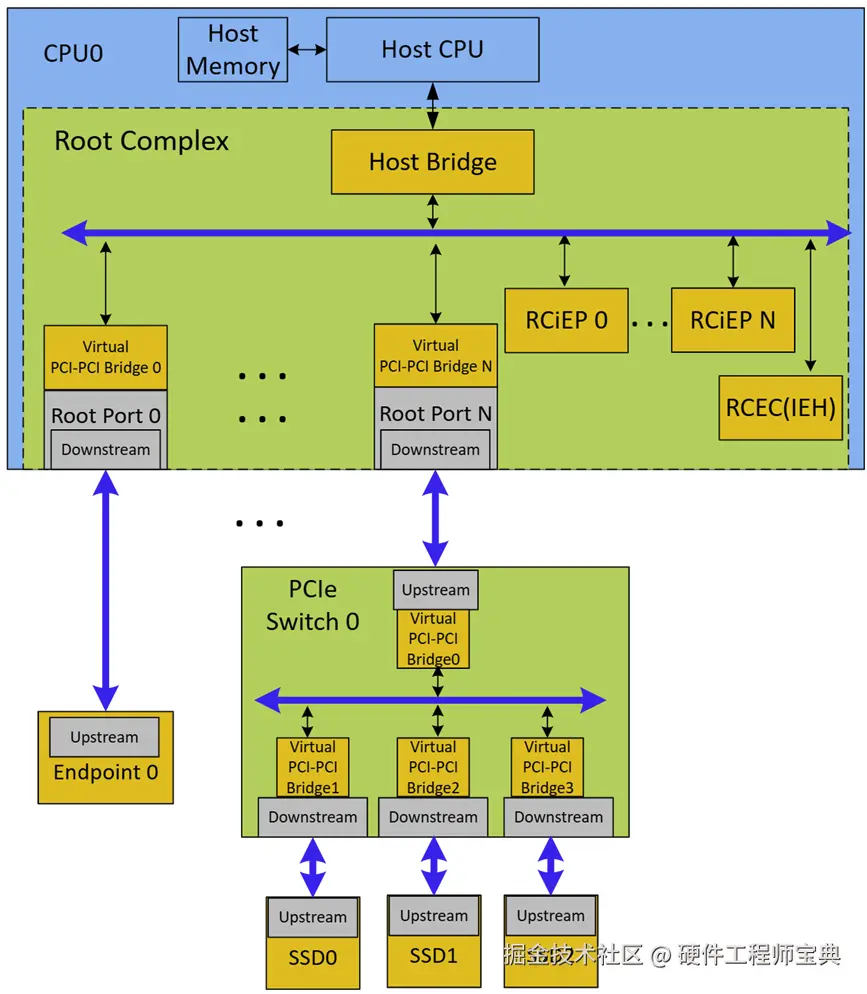

上图是将它们合并到一起的样子（敲黑板：这张图在以后的很多章节中都会用到。 ）。黄色的组件是拥有PCIe配置空间的device。PCIe switch下面挂载着三个NVMe SSD。下一章我们将以这张图为中心介绍PCIe总线的拓扑结构（Topology）。
七， 抛砖引玉*
PCIe的三类核心设备之间是怎么互联的？它们的互联是遵循什么样的拓扑结构？
敬请关注下一篇： 《 PCIe从入门到精通之四：PCIe总线的拓扑结构》
八，参考文献：****

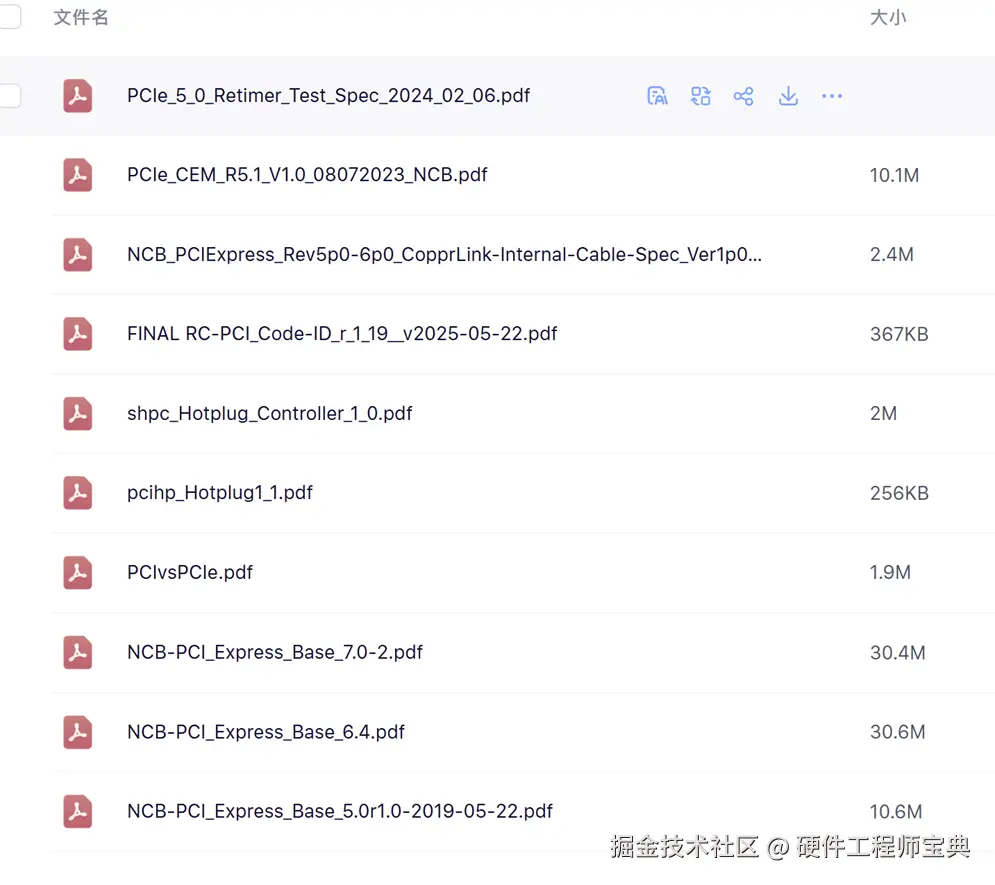

需要以下参考文献（ PCIe标准）的朋友，请关注本微信公众号"硬件工程师宝典"，在对话框内回复"PCIe"，将获取标准下载连接。
