一、前言
前面我们在介绍部分静态路由之后开始分享动态路由的相关知识，先是分享了点到点链路上的OSPF动态路由，并将其与静态路由的区别通过实验表现出来了。接下来的这一篇依然讲的是OSPF动态路由。只不过是在MA上的OSPF动态路由，MA在这里的意思是说由交换机所构成的网络环境。
希望通过对照点到点链路上的OSPF动态路由和MA上的OSPF动态路由实验，能够让大家更深刻地明白什么是OSPF动态路由。话不多说，咱开始吧~
二、实验

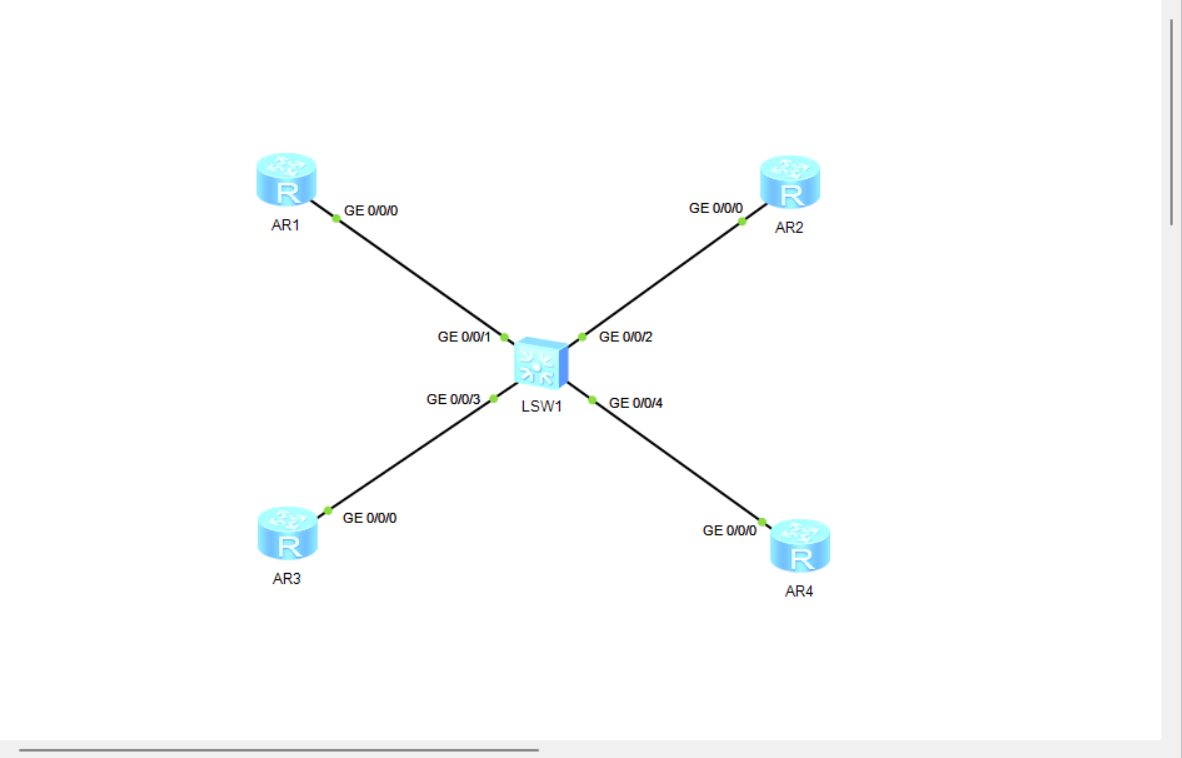

1.拓扑图创建
创建如图所示的网络拓扑图。将4台路由器接入一台交换机，接下来进行接口的ip地址配置。
2.路由器接口ip配置
AR1：
AR2：
AR3：
AR4：
如上图所示，给各个接入交换机的路由器接口配置ip之后，我们就可以进行下一步操作了。由于我们所配置的设备偏多，为了便于识别设备，可以在管理员视窗输入指令"sysname <名称>"来标识设备，如下图：
更改其他设备名称也是同样的操作，不再赘述。
3.环回ip地址配置
现在我们需要为每一台设备进行环回接口的ip地址配置，环回接口于设备上表示稳定开启的一个逻辑接口，区别于物理接口。咱暂时就认识这么深，当然你可以对照以往的分享来感受其用途。接下来我们开始配置吧：
AR1：
AR2：
AR3：
AR4：
如上图所示创建各自路由器的轮回接口，并配置其ip地址之后，我们便可以进行下一步操作，创建各自路由器的router-id，并将其接入同一个域。
4.OSPF动态路由配置
AR1：
AR2：
AR3：
AR4：
如上图所示，创建各自路由器的router-id，然后接入域area 0，紧接着通过network <网段> <反掩码>宣布网络使用OSPF协议。然后我们的整个实验流程就结束了。
5.实验检验
接下来让我来测试一下网络的连通性。
AR1 ---> AR4：

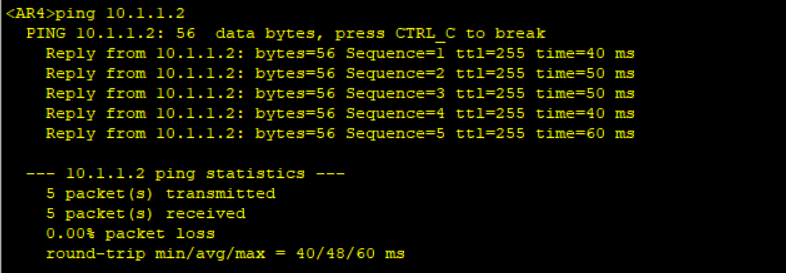

AR4 ---> AR3：
在这里我就不全部测试了，最终的结果就是在任意一台路由器，都可向接入该域的其他路由器实现信息传输。
6.差错排除
我们在配置设备时，难免会出现配置错误的情况，当我们在最后实验检验环节发现问题时，我们可以通过以下方式解决问题。
（1）路由器接口ip查询：
如上图，通过"display ip interface brief"指令，我们查询了路由器的接口ip配置，确认无误之后，我们便开始进行下一步查询。

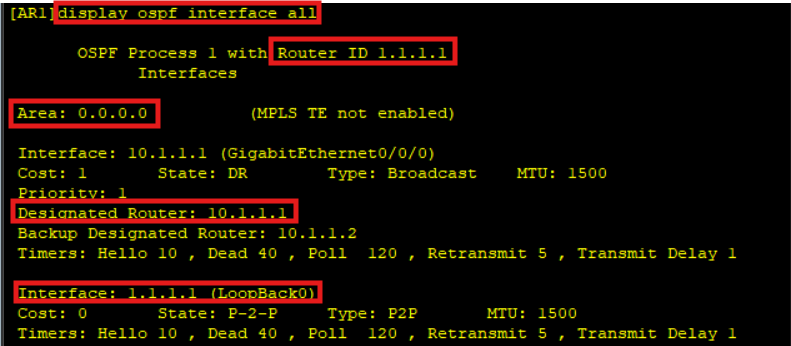

（2）OSPF配置查询：
如上图，在输入指令"display ospf interface all"OSPF配置查询之后，我们看到我们的路由器AR1的router-id是1.1.1.1，并且接入了area 0这个域，然后宣布了GE接口的ip 10.1.1.1所在的网段和环回接口1.1.1.1。
（3）其他
上述操作中，我仅用了路由器AR1作为演示，实际上每一个路由器都要查询，当所有配置信息无误之后，接入网络的设备就可以通畅地实现信息交换啦~
三、总结
今天我们介绍了MA上的OSPF动态路由，推荐对照上一个实验"点到点链路上的OSPF动态路由"进行对照学习，深刻理解什么是OSPF动态路由。此外，更可以将着两个动态路由实验与前面分享的静态路由实验进行对照学习。理解动态路由和静态路由之间的区别。
然后今天的分享到此结束，谢谢大家的观看。记得点个赞哦~
