RuoYi-Cloud-Plus 架构文档
一、架构概述
RuoYi-Cloud-Plus 是基于 RuoYi-Cloud 重写的微服务通用权限管理系统，采用插件化 + 扩展包形式实现架构解耦，具备高扩展性与可维护性。系统遵循 Alibaba 代码规范，整合主流微服务技术栈，提供全方位的企业级解决方案，支持分布式部署、多数据源管理、全方位监控等核心能力，适用于各类中大型业务系统的快速搭建。
二、核心技术栈
1. 基础环境
- JDK 版本：支持 JDK 17/21
- 开发框架：Spring Boot 3.4
- 构建工具：Maven
2. 前端技术
- 框架：Vue3 + TypeScript
- UI 组件库：ElementPlus
- 特点：重写前端架构，提升类型安全性与开发效率
3. 后端核心技术
| 功能领域 | 技术选型 | 优势说明 |
|---|---|---|
| 服务注册 / 配置 | Alibaba Nacos（源码集成） | 支持动态配置管理，扩展监控能力，便于二次开发 |
| 服务网关 | SpringCloud Gateway | 扩展内网鉴权、请求日志、跨域配置等功能 |
| 远程调用 | Apache Dubbo 3.X | 高性能 RPC 框架，支持多种协议，优于 Feign 的稳定性 |
| 权限认证 | Sa-Token + Jwt | 静态使用、低耦合、支持复杂权限表达式（如 AND/OR 组合校验） |
| ORM 框架 | MyBatis-Plus | 基于对象操作数据库，减少 SQL 编写，内置多租户、分页等插件 |
| 缓存 | Redis + Redisson | 支持 90%+ Redis 命令，优化连接池，规避传统客户端缺陷 |
| 分布式事务 | Alibaba Seata（源码集成） | 对接 Nacos，简化部署流程，支持多数据源事务回滚 |
| 监控告警 | SpringBoot-Admin + Prometheus + Grafana | 实时监控服务状态、日志查看、多维度指标展示与报警 |
| 链路追踪 | Apache SkyWalking | 可视化请求链路，快速定位分布式调用问题 |

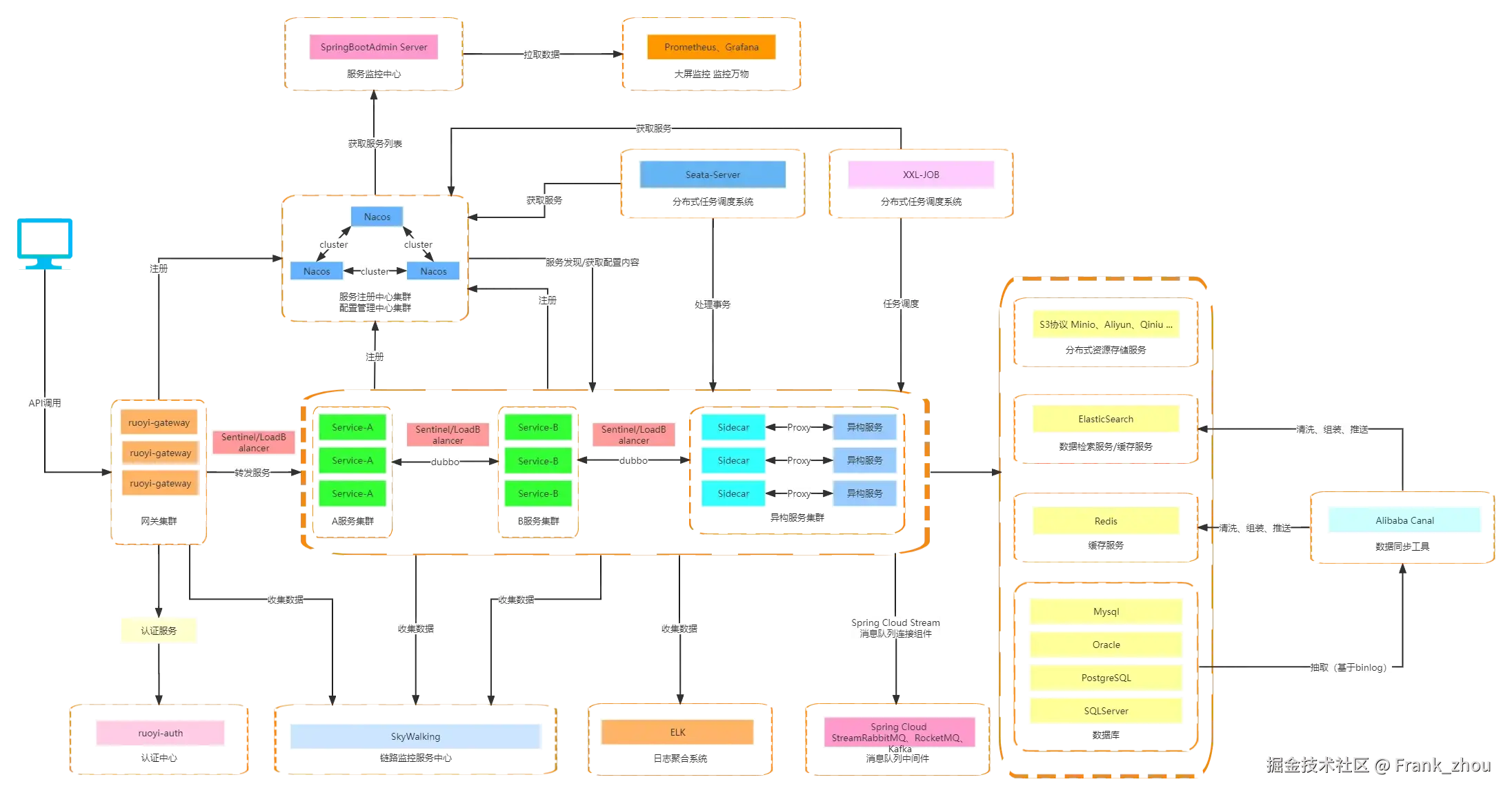

三、系统架构图
架构分层
- 接入层：通过 SpringCloud Gateway 统一入口，处理路由、鉴权、限流等
- 应用层：核心业务微服务（如系统管理、代码生成、工作流等）
- 中间件层：Nacos（注册 / 配置）、Redis（缓存）、Seata（事务）等
- 数据层：支持 MySQL、Oracle 等多数据源，通过 Sharding-Proxy 实现分库分表
四、模块划分
-
ruoyi-api：系统接口模块，包含各服务对外暴露的 API 定义
-
ruoyi-common：通用组件模块，包括核心工具类、文档配置（SpringDoc）、数据校验等
-
ruoyi-modules：业务模块
ruoyi-system：系统管理（用户、角色、权限等核心功能）ruoyi-gen：代码生成器，支持多数据源一键生成 CRUD 代码与页面ruoyi-workflow：工作流模块，支持复杂审批流程
-
ruoyi-visual：可视化与中间件模块，如 Seata 服务端、监控组件等
-
ruoyi-example：示例模块，提供框架功能的使用案例
五、关键功能架构设计
1. 分布式能力
- 多数据源管理：基于 dynamic-datasource，支持异构数据库动态切换，通过 YML 配置或前端页面管理
- 分库分表：集成 Apache Sharding-Proxy，无入侵式实现数据分片，仅需配置规则
- 消息队列：支持 Kafka、RocketMQ、RabbitMQ，适配延迟消息、事务消息等场景
2. 代码生成架构
- 基于表结构自动生成 Entity、Mapper、Service、Controller 及前端页面
- 适配 MyBatis-Plus 与 SpringDoc，生成规范化代码，支持动态多数据源
3. 监控与可观测性
- 服务监控：SpringBoot-Admin 实时监控服务健康状态、在线日志
- 链路追踪：SkyWalking 记录请求经过的每个节点，可视化调用链路
- 指标监控：Prometheus 采集指标，Grafana 多模板展示，支持实时报警
六、部署架构
- 部署方式：支持 Docker 编排，一键搭建全环境（含中间件），减少环境配置成本
- 扩展性：服务可独立部署，通过 Nacos 动态扩缩容，适应业务增长
- 高可用：关键组件（如 Nacos、Redis）支持集群部署，避免单点故障
七、与 RuoYi 核心差异
| 维度 | RuoYi-Cloud-Plus | 原生 RuoYi |
|---|---|---|
| 架构设计 | 插件化解耦，易于扩展 | 模块耦合严重 |
| 技术栈 | 整合 Dubbo、Redisson 等主流工具 | 依赖 Feign、Lettuce 等，功能有限 |
| 监控能力 | 全方位监控（服务、链路、指标） | 无内置监控 |
| 部署方式 | Docker 一键部署 | 原生 JAR 部署，需手动配置环境 |
| 代码生成 | 支持多数据源、动态生成 | 仅支持单数据源，功能简单 |
通过以上架构设计，RuoYi-Cloud-Plus 实现了微服务架构的高可用性、可扩展性与可维护性，同时降低了开发与部署成本，适合企业级应用快速落地。
