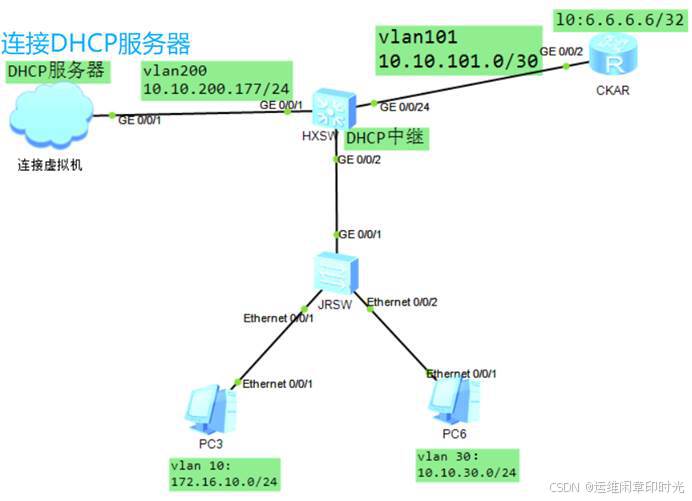

一、拓扑图
二、实验要求
1、在本地电脑的VMware Workstation Pro软件上创建一台windows server2019的虚拟机作为DHCP服务器；
2、核心交换作为DHCP中继，连接DHCP服务器的接口配置IP：10.10.200.177/24，详细信息看如下配置；
3、出口路由器配置环回口l0:6.6.6.6/32,G0/0/2配置10.10.101.2/30；
4、PC都能正常获取IP地址以及能够正常访问6.6.6.6。
三、步骤及配置
CKAR的配置如下：
sysname CKAR
interface GigabitEthernet0/0/2
description to HXSWG0/0/24
ip address 10.10.101.2 255.255.255.252
interface LoopBack0
ip address 6.6.6.6 255.255.255.255
ip route-static 172.16.0.0 255.255.0.0 10.10.101.1
DHCP中继器的配置如下：
sysname HXSW
undo info-center enable
vlan batch 10 30 101 200
dhcp enable
dhcp snooping enable
interface Vlanif10
ip address 172.16.10.254 255.255.255.0
dhcp select relay# 使能DHCP中继功能，缺省未使能
dhcp relay server-ip 10.10.200.100# 配置DHCP中继代理的 DHCP 服务器的IP地址
interface Vlanif30
ip address 172.16.30.254 255.255.255.0
dhcp select relay
dhcp relay server-ip 10.10.200.100
interface Vlanif101
ip address 10.10.101.1 255.255.255.252
interface Vlanif200
ip address 10.10.200.177 255.255.255.0
interface GigabitEthernet0/0/1
description to DHCP_ZJFWQ
port link-type access
port default vlan 200
dhcp snooping trusted# DHCP 服务器的接口配置为"信任"状态
interface GigabitEthernet0/0/2
description to JRSW_G0/0/1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10 20 30 40 50 60
interface GigabitEthernet0/0/24
description to CKAR_GE0/0/2
port link-type access
port default vlan 101
ip route-static 0.0.0.0 0.0.0.0 10.10.101.2
JRSW的配置如下：
sysname JRSW
undo info-center enable
vlan batch 10 30
dhcp enable
dhcp snooping enable
vlan 10
dhcp snooping enable
vlan 30
dhcp snooping enable
interface Ethernet0/0/1
description to PC3_ip
port link-type access
port default vlan 10
interface Ethernet0/0/2
description to PC6_IP
port link-type access
port default vlan 30
interface GigabitEthernet0/0/1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 10 20 30 50 60
dhcp snooping trusted
DHCP服务器配置如下：（以windows sever 2019为例）
创建虚机步骤就省略......

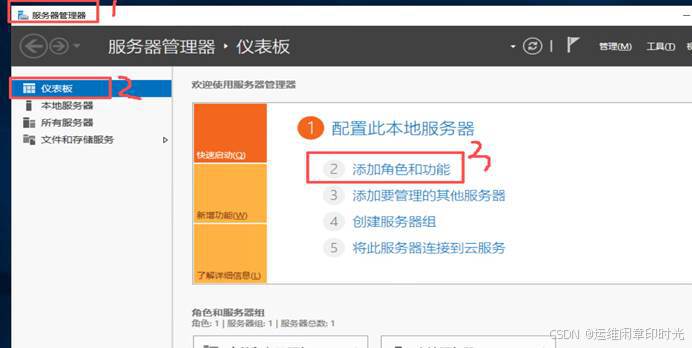

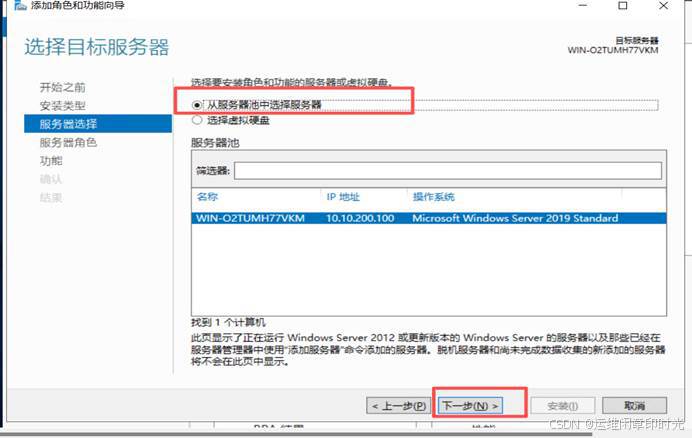

登陆DHCP服务器---打开"服务器管理器---仪表板---添加角色和功能"

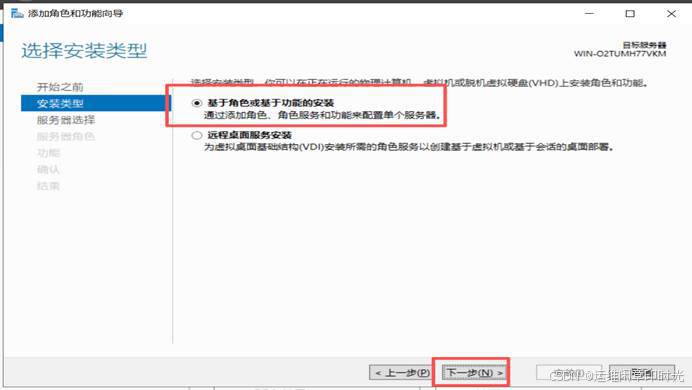

下一步
下一步

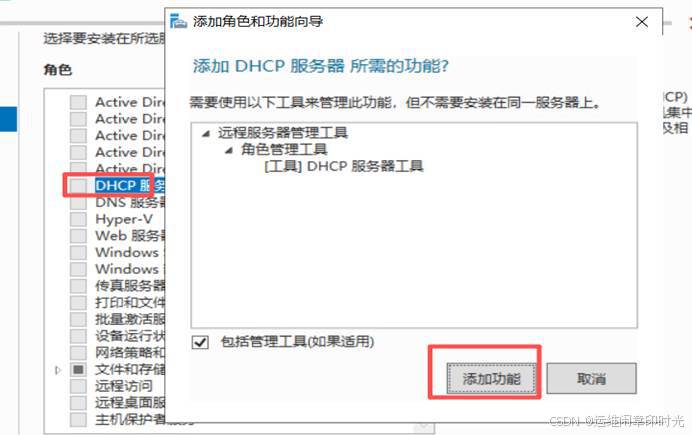

点击"DHCP服务器"---弹出框点击"添加功能"
下一步

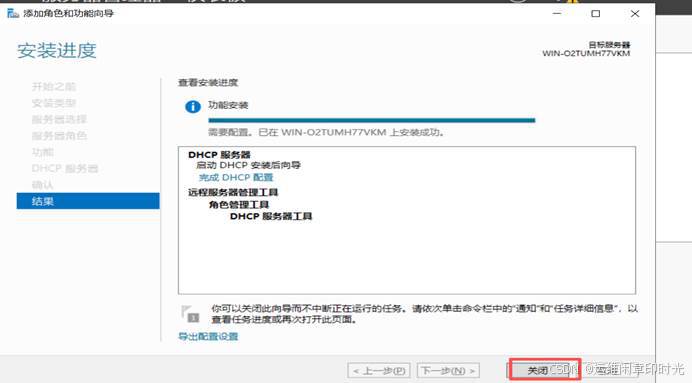

其他的都是默认的"下一步"即可，下面的直接"关闭"即可。
打开"服务器管理器---工具---DHCP"

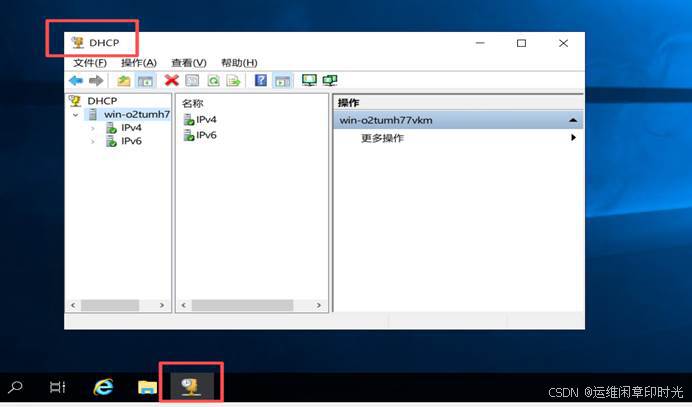

打开DHCP后的图标如下：
右键点击"IPv4---新建作用域"新建作用域相当于路由器的"ip pool XX"

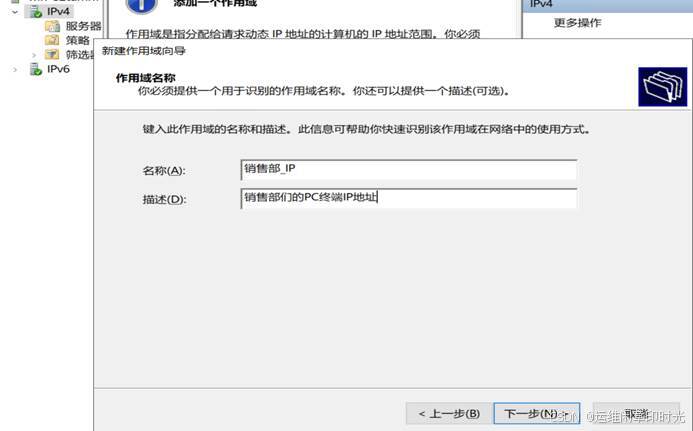

弹出框中定义"名称及描述"，下一步（名称:是哪个部门使用的IP地址）

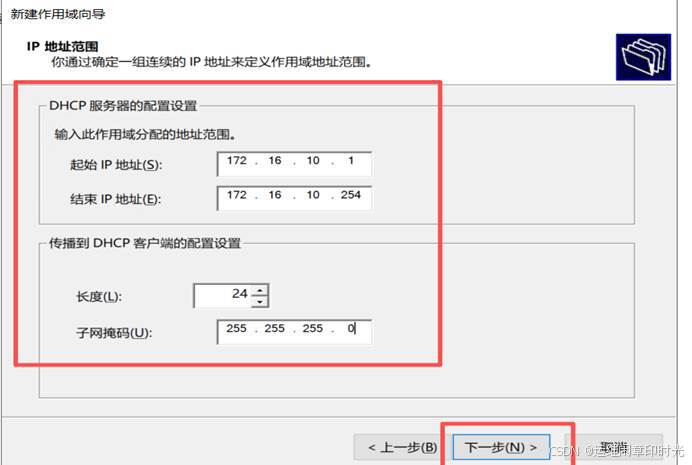

请填入规划、设计完成的 IP 地址池，确认无误后即可直接进入下一步操作
根据项目前期规划与设计要求，明确排除无需通过 DHCP 分配的 IP 地址，保障地址池配置与项目实际需求一致。
PC终端租用IP地址时间
直接"下一步"

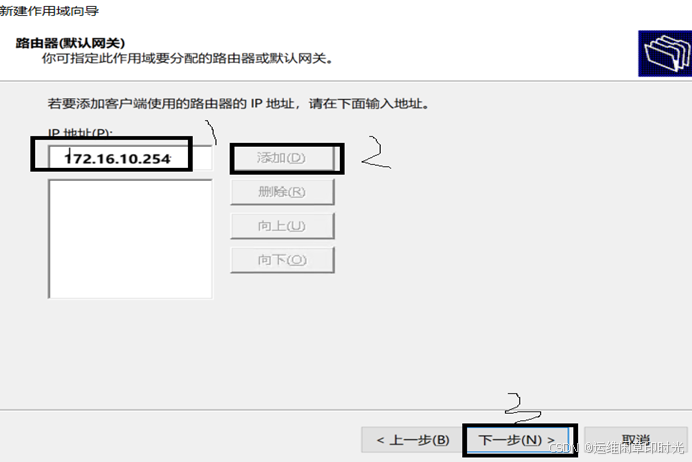

添加网关地址"172.16.10.254---添加---下一步"

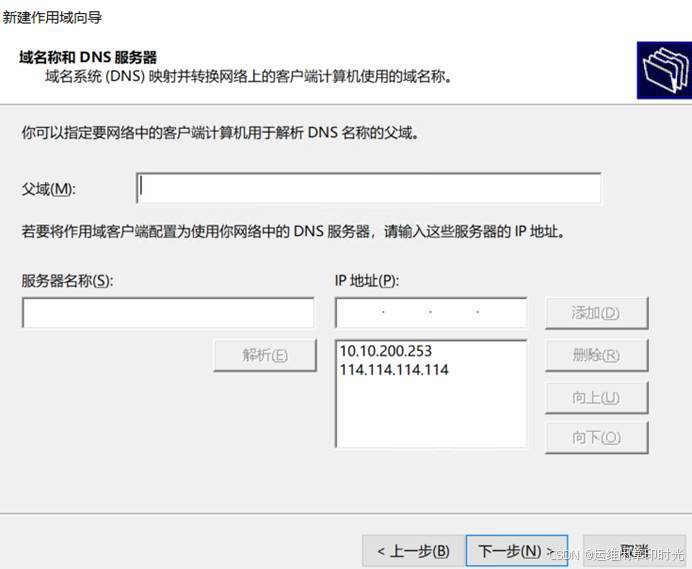

添加DNS

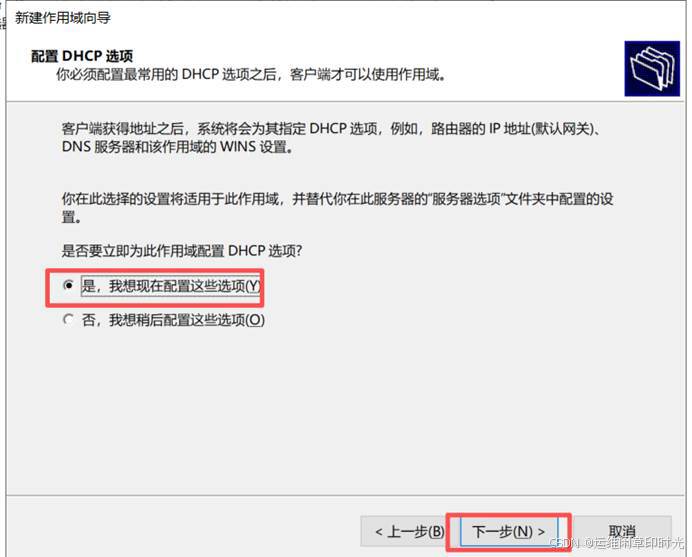

其他的都"下一步"即可，点击"完成即可"
经排查，当前 PC 终端仍无法获取 DHCP 地址，核心原因在于 DHCP 服务器需手动配置一条临时路由。请先为服务器添加该路由以验证功能，需注意：服务器重启后此路由会失效，需重新手动配置。

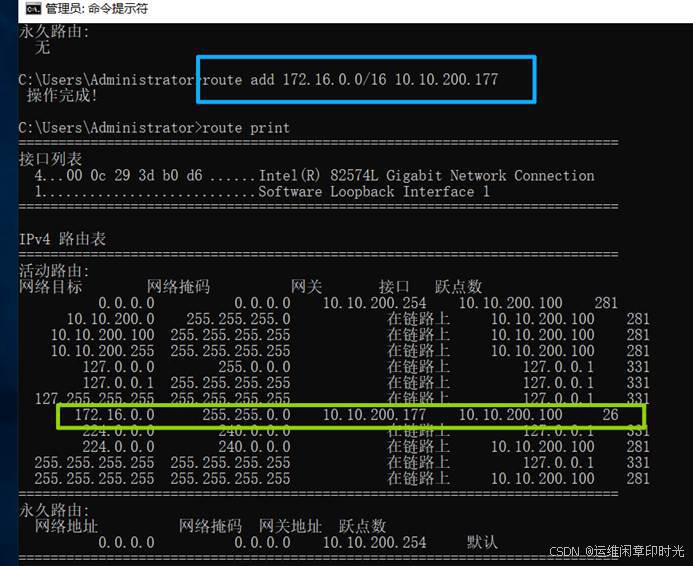

请在 DHCP 服务器上，以管理员权限打开命令提示符（CMD），手动添加所需路由。完成配置后，PC 终端即可正常获取 DHCP 地址

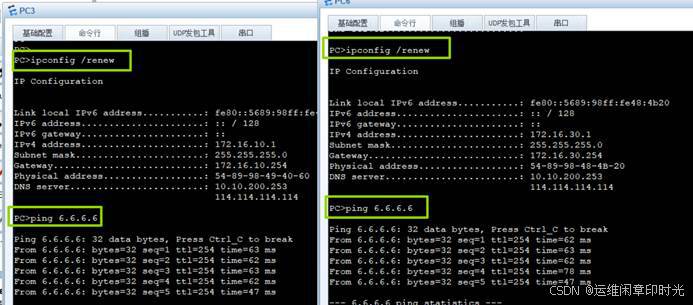

完成上述配置后检验一下：
**备注：1、**PC 终端的网关信息由 DHCP 服务器直接分配，而非 DHCP 中继器提供。因此，DHCP 服务器必须提前正确配置网关等网络地址参数，否则终端将无法获取完整的网络配置；
2、DHCP中继器配置dhcp snooping enable,那连接DHCP服务器接口一定要配置dhcp snooping trusted；
3 、DHCP服务器一定要配置静态路由。
