【Linux】Ext系列文件（1）

1. 理解硬件

1.1 磁盘、服务器、机柜、机房

磁盘：是计算机中用于存储数据的核心设备，主要分为机械硬盘（HDD）和固态硬盘（SSD）两大类。HDD 通过磁头在高速旋转的磁性盘片上读写数据，由盘片、磁头、马达等机械部件组成，容量大、成本低，但速度较慢、怕震动。SSD 基于闪存芯片，无机械部件，速度快、抗震、低功耗，但容量相对较小、成本较高。
服务器：是一种高性能计算机，专门为其他设备提供数据、服务或资源，通常运行在网络环境中，承担存储、计算、应用托管等任务。可按形态、用途、架构等分类，关键组件包括大容量 ECC 内存、高速 SSD 或大容量 HDD、万兆或更高网卡等，还常配备冗余电源和 RAID 磁盘阵列。
机柜：是一种标准化框架结构，用于集中安装和保护服务器、网络设备等 IT 硬件，提供设备安装、散热管理、布线整理、物理安全等功能。按结构可分为开放式机架和封闭式机柜，按尺寸宽度标准为 19 英寸，高度以 U 计算，按用途可分为服务器机柜、网络机柜等。
机房：是专门用于集中存放和管理服务器、网络设备及存储设备的物理空间，为 IT 设备提供稳定运行所需的电力、制冷、安防和网络环境。按规模可分为微型机房、中小型机房、大型数据中心，按用途可分为企业机房、IDC、灾备机房等。

1.2 磁盘物理结构

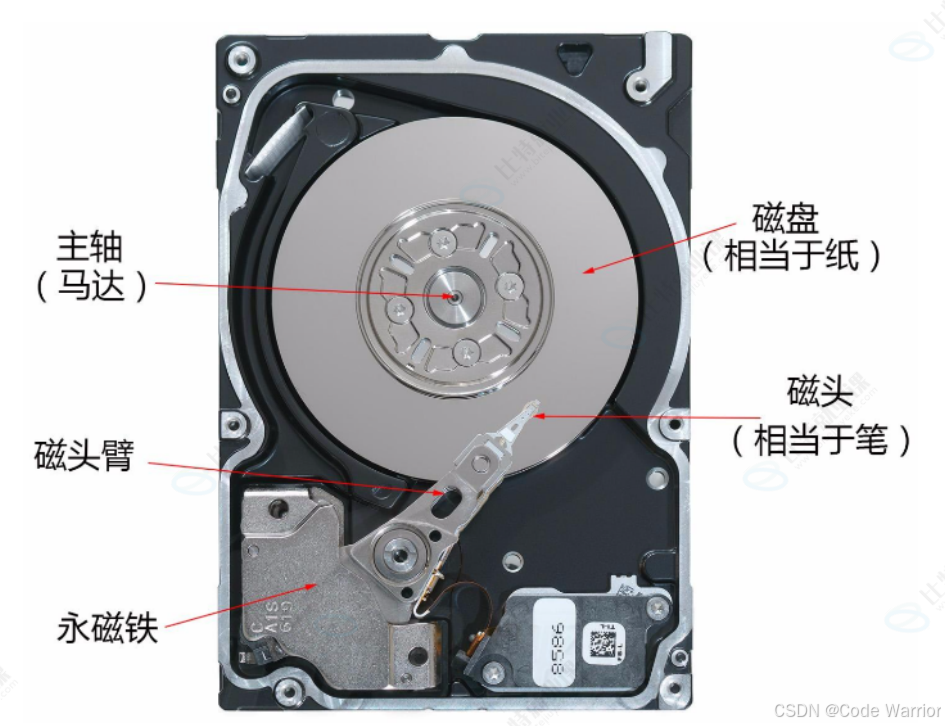

以机械硬盘为例，其物理结构主要包括盘片、磁头、马达、控制电路、缓存等部件。盘片是存储数据的介质，一般由坚硬金属材料制成并涂以磁性介质；磁头用于读写盘片上的数据；马达带动盘片高速旋转；控制电路负责控制磁头的移动和数据的传输等；缓存用于临时存储数据，提高数据读写性能。固态硬盘的物理结构则主要由闪存芯片、主控芯片、缓存芯片（部分 SSD 有）等组成。

1.3 磁盘的存储结构

磁盘（这里主要以机械硬盘为例）的存储结构是实现数据存储与读取的基础，可从磁道、扇区、柱面等核心概念，以及数据定位方式来理解。

一、核心存储单位

磁道（Track）：磁盘盘片高速旋转时，读写磁头在盘片表面划出的同心圆轨迹就是磁道。盘片最外圈的磁道编号为 0，从外向内磁道编号依次递增。磁道之间有间隙，避免数据干扰，且靠近主轴的同心圆磁道（最内圈）主要用于停靠磁头，不存储数据。
扇区（Sector） ：每个磁道被等分为多个弧段，每个弧段就是一个扇区。扇区是磁盘读写数据的最小单位，通常大小为 512 字节（部分现代磁盘也支持 4096 字节等更大容量的扇区）。
柱面（Cylinder） ：硬盘通常由多个重叠的盘片组成，所有盘片上相同编号的磁道共同构成一个圆柱形的空间，即柱面。柱面的数量与单个盘片上的磁道数量相等。

二、多盘片结构与磁头

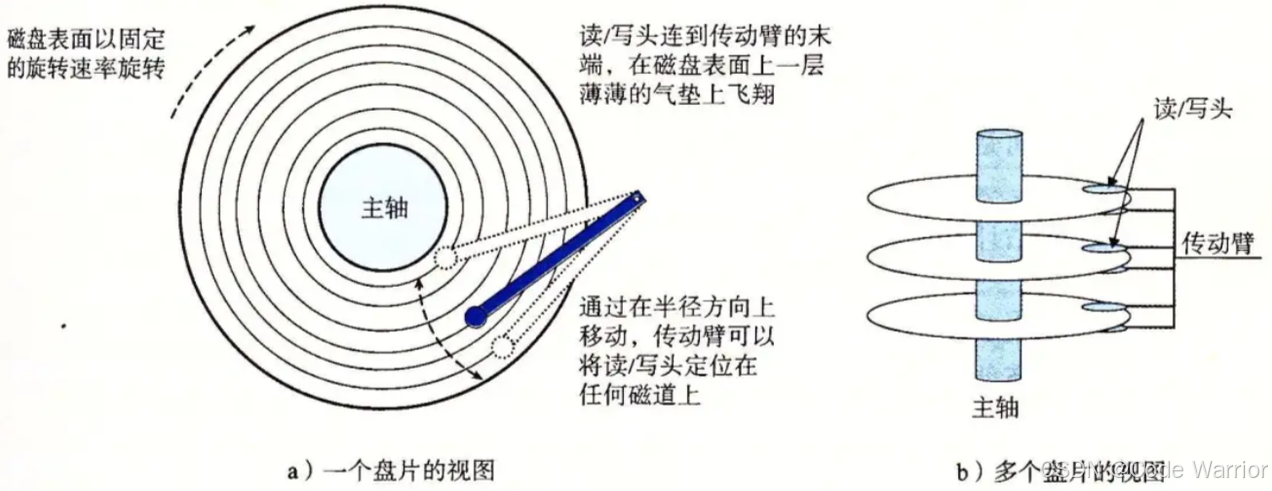

一个盘片通常有上下两个盘面（如盘片 0 有面 0、面 1 两个盘面），每个盘面对应一个独立的读写磁头。所有磁头都连接在同一个传动臂上，因此磁头只能 "共进退"，移动时会同时定位到各个盘片的相同磁道位置。

三、数据定位方式（CHS 寻址）

要定位磁盘上的一个扇区，需通过 磁头（Head）、柱面（Cylinder，对应磁道）、扇区（Sector） 三者配合，即 CHS 寻址方式：

定位磁头：确定使用哪个盘面的磁头来进行读写操作；
确定柱面（磁道）：让传动臂带动磁头移动，定位到目标磁道所在的柱面；
定位扇区：在目标磁道上，等待盘片旋转至目标扇区经过磁头下方，即可进行数据读写。

不过，CHS 寻址对磁盘容量支持有限（系统用 8bit 存磁头地址、10bit 存柱面地址、6bit 存扇区地址，结合每个扇区 512 字节，最大支持容量较小），现代磁盘更多采用 LBA（逻辑块寻址）方式，但 CHS 仍是理解磁盘存储结构的基础逻辑。

1.4 磁盘的逻辑结构

磁盘的逻辑结构是从软件视角对磁盘存储的抽象，方便系统进行数据管理与寻址，可从理解过程 和真实过程两方面剖析。

1.4.1 理解过程

我们可以用 "磁带" 来类比理解磁盘的逻辑结构：磁带能存储数据，若把磁带 "拉直"，就形成了线性的存储结构，数据单元依次排列。

磁盘虽然是硬质的物理设备，但逻辑上可想象成 "卷起来的磁带"。磁盘的基本存储单元是扇区，将这些扇区按顺序线性排列，每个扇区就像数组的一个元素，拥有一个线性的地址标识，这就是LBA（逻辑块地址）。

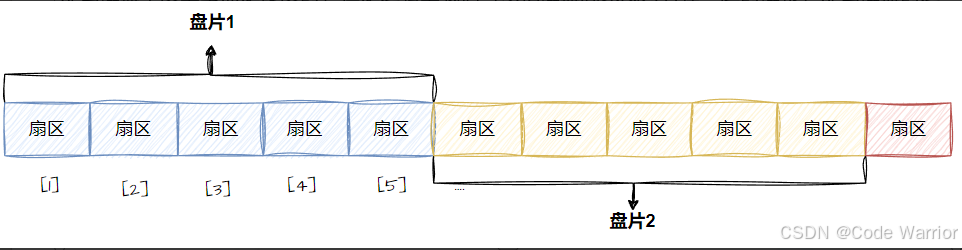

比如，把多个盘片的扇区依次串联，就如同把多段 "磁带" 拼接成一条长带，每个扇区都有唯一的 "数组下标" 式的 LBA 地址，系统通过这个线性地址就能快速定位数据。

1.4.2 真实过程

从真实的硬件交互与逻辑抽象来看，磁盘的逻辑结构围绕柱面、磁头、扇区（CHS）和LBA展开，且存在 "传动臂磁头共进退" 的关键细节：

磁头与柱面的逻辑关联 ：传动臂上的所有磁头是 "共进退" 的，即磁头移动时，会同时定位到各个盘片的相同半径磁道上。而所有盘片上相同半径的磁道 ，在逻辑上共同构成了柱面。也就是说，磁盘物理上分为多个盘面，但逻辑上，我们可以把磁盘看作是由 "柱面""卷起来" 的存储体。
磁道与扇区的逻辑形态：
- 单个盘面的某一磁道展开后，扇区是按顺序排列的，如同一维数组，扇区依次分布在磁道上。

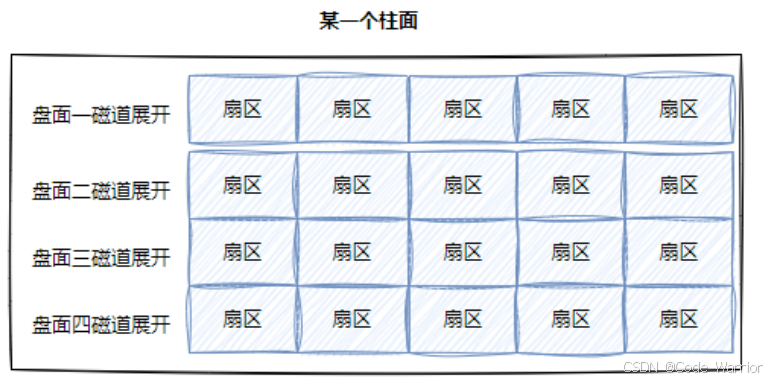

- 整个磁盘所有盘面的同一个磁道（即一个柱面）展开后，不同盘面的同磁道扇区整齐排列，此时磁盘的逻辑结构类似多张二维的扇区数组表（甚至可抽象为三维数组，维度对应柱面、磁头、扇区）。并且，柱面上每个磁道的扇区数量是相同的。

寻址与 LBA 的作用：要寻址一个扇区，原本需先找柱面，再确定柱面内的磁头（对应盘面），最后定位扇区，即通过 CHS 方式寻址。但从逻辑简化角度，所有扇区可线性编号形成 LBA 地址（如同一维数组下标）。系统只需使用 LBA 地址，磁盘自身的固件（硬件电路、伺服系统等）会负责完成 LBA 地址与 CHS 地址的相互转换 ------ 将 LBA 转换成 CHS，实现对物理扇区的访问；也能把 CHS 转换为 LBA，满足系统线性寻址的需求。

1.5 CHS && LBA 地址

CHS转成LBA：
磁头数*每磁道扇区数 = 单个柱⾯的扇区总数
LBA = 柱⾯号C*单个柱⾯的扇区总数 + 磁头号H*每磁道扇区数 + 扇区号S - 1
即：LBA = 柱⾯号C*(磁头数*每磁道扇区数) + 磁头号H*每磁道扇区数 + 扇区号S - 1
扇区号通常是从1开始的，而在LBA中，地址是从0开始的
柱⾯和磁道都是从0开始编号的
总柱⾯，磁道个数，扇区总数等信息，在磁盘内部会⾃动维护，上层开机的时候，会获取到这些参
数。
LBA转成CHS：
柱⾯号C = LBA // (磁头数*每磁道扇区数)【就是单个柱⾯的扇区总数】
磁头号H = (LBA % (磁头数*每磁道扇区数)) // 每磁道扇区数
扇区号S = (LBA % 每磁道扇区数) + 1
"//": 表⽰除取整
所以：从此往后，在磁盘使用者看来，根本就不关心CHS地址，而是直接使用LBA地址，磁盘内部自⼰转换。所以：
从现在开始，磁盘就是⼀个元素为扇区的⼀维数组，数组的下标就是每⼀个扇区的LBA地址。OS使⽤磁盘，就可以用⼀个数字访问磁盘扇区了。

2. 引入文件系统

2.1 引入"块"概念

其实硬盘是典型的"块"设备，操作系统读取硬盘数据的时候，其实是不会⼀个个扇区地读取，这样
效率太低，而是⼀次性连续读取多个扇区，即⼀次性读取⼀个"块"（block）。
硬盘的每个分区是被划分为⼀个个的"块"。⼀个"块"的大小是由格式化的时候确定的，并且不可
以更改，最常见的是4KB，即连续八个扇区组成⼀个 "块"。"块"是⽂件存取的最小单位。

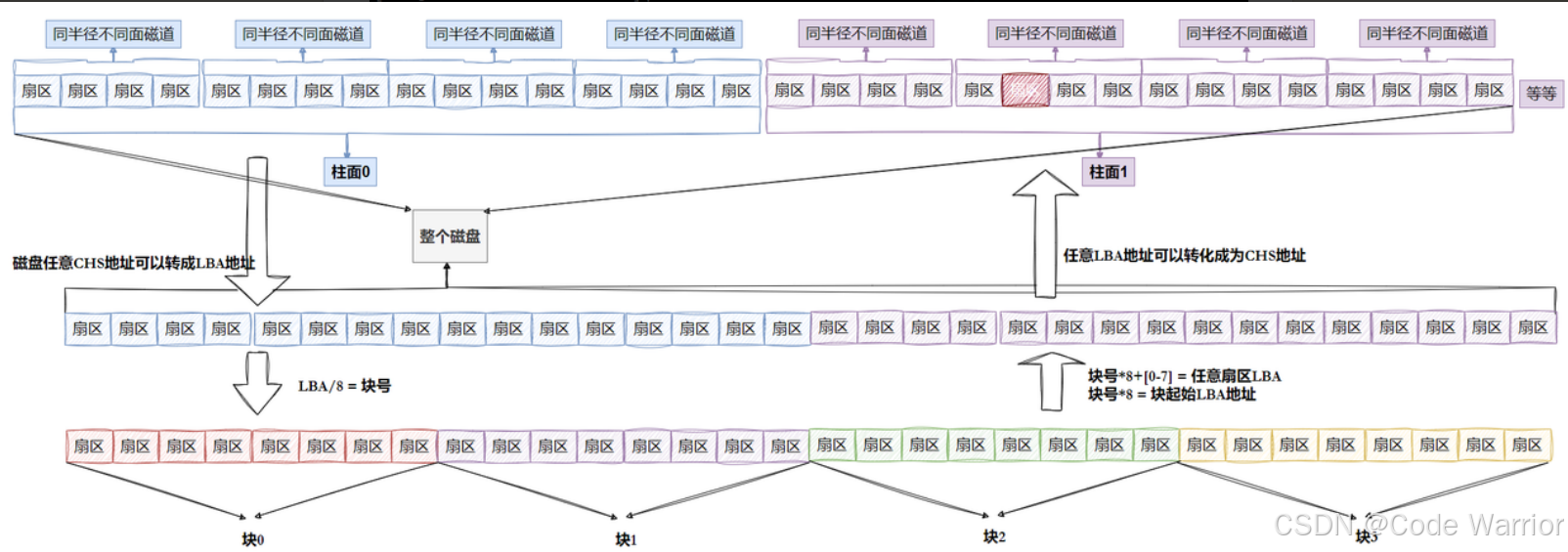

注意：
磁盘就是⼀个三维数组，我们把它看待成为⼀个"⼀维数组"，数组下标就是LBA，每个元素都是扇
区
每个扇区都有LBA，那么8个扇区⼀个块，每⼀个块的地址我们也能算出来。
知道LBA：块号 = LBA/8
知道块号：LAB=块号*8 + n. (n是块内第几个扇区)

文件系统使用磁盘块，是以4KB为单位的。

2.2 引入"分区"概念

其实磁盘是可以被分成多个分区（partition）的，以Windows观点来看，你可能会有⼀块磁盘并且将它分区成C,D,E盘。那个C,D,E就是分区。分区从实质上说就是对硬盘的⼀种格式化。虽然Linux的设备都是以文件形式存在，但是磁盘分区的核心逻辑与 Windows 有共通之处，且和磁盘物理结构（柱面等）紧密关联。

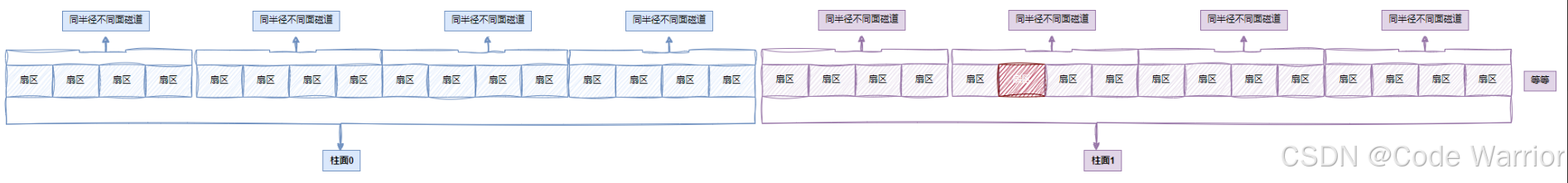

柱面是分区的最小单位，我们可以利用参考柱⾯号码的方式来进行分区，其本质就是设置每个区的起始柱面和结束柱面号码。此时我们可以将硬盘上的柱面（分区）进行平铺，将其想象成⼀个大的平面，如下图所示：

柱⾯大小⼀致，扇区个位⼀致，那么其实，只要知道每个分区的起始和结束柱面号，以及每个柱面包含的扇区数，就能清楚该分区的大小，也能弄明白对应的 LBA（逻辑块地址）是多少了。

2.3 引入"inode"概念

之前我们说过文件=数据+属性，我们使用 ls -l 的时候看到的除了看到文件名，还能看到文件属性。

bash 复制代码

[root@localhost linux]# ls -l
总⽤量 12
-rwxr-xr-x. 1 root root 7438 "9⽉ 13 14:56" a.out
-rw-r--r--. 1 root root 654 "9⽉ 13 14:56" test.c

使用ls -l命令显示文件信息时，每行输出所包含的 7 列信息分别具有以下含义：

模式：10 个字符，首字符表文件类型（-普通文件、d目录等），后 9 个分 3 组（所有者 / 所属组 / 其他用户），r读、w写、x执行，无权限用-。

硬链接数：指向该文件的硬链接数量，普通文件初始为 1，目录至少为 2。

文件所有者：拥有该文件的用户名，对文件权限最高。

组：文件所属的用户组，方便管理组内用户权限。

大小：文件大小（字节），目录显示其元数据占用空间。

最后修改时间：文件内容最后一次修改的时间。

文件名：文件 / 目录的名称，特殊字符会用双引号包裹。

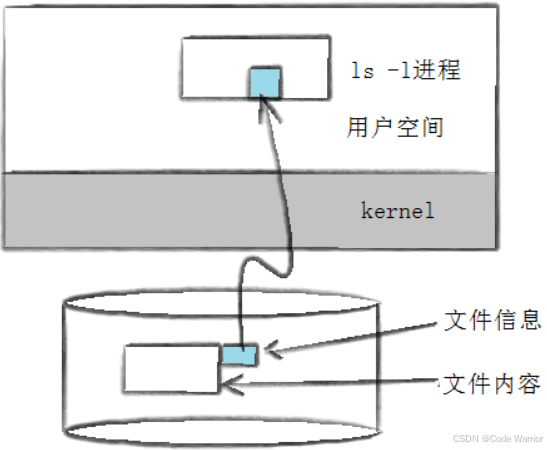

使用ls -l时，ls -l会读取存储在磁盘上的文件信息，然后显示出来

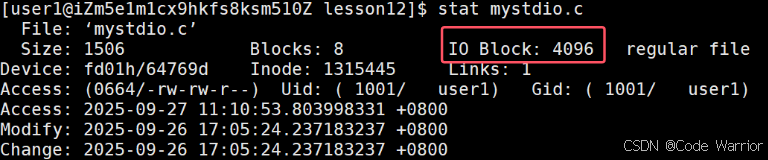

其实这个信息除了通过这种方式来读取，还有⼀个stat命令能够看到更多信息

到这我们要思考⼀个问题，文件数据都储存在"块"中，那么很显然，我们还必须找到⼀个地方储存
文件的元信息（属性信息），比如⽂件的创建者、⽂件的创建⽇期、⽂件的⼤小等等。这种储存文件元信息的区域就叫做inode，中文译名为"索引节点"。

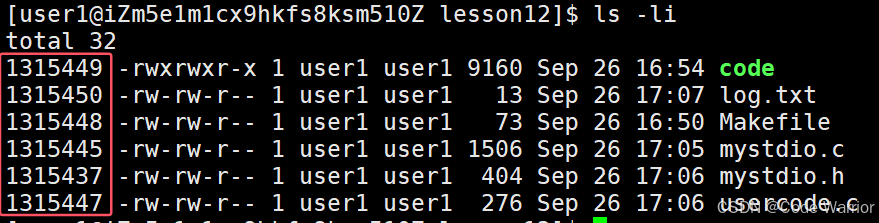

在 ls -li 命令的输出中，最前面的数字是inode 编号（索引节点编号）。

每⼀个⽂件都有对应的inode，⾥⾯包含了与该文件有关的⼀些信息。为了能解释清楚inode，我们需要是深⼊了解⼀下文件系统。

注意：
Linux下，文件的内容和属性是分开储存的
Linux下，保存文件属性的集合叫做inode，⼀个⽂件，⼀个inode，inode内有⼀个唯⼀
的标识符，叫做inode号
