JFM9VU3P开发板/国产FPGA/ QSFP+ 40G 光纤接口

PCIE723 是一款基于复旦微 16nm 工艺 JFM9VU3P FPGA 的 PCIE 总线架构的全国产化高性能数据预处理平台,板卡具有 1 个 FMC+(HPC) 接口, 1 路 PCIe x8 主机接口、1 个 RJ45 千兆以太网 口、2 个 QSFP+ 40G 光纤接口。板卡采用复旦微高性能 9 系列 FPGA 作为实时处理器, 实现 FMC 接口数据的采集、处理、传输等功能。支 持高达 28Gbps 的 Serdes 接口可以支持 JESD204C、100G 以太网等 超高速总线协议。板载 2 组独立的 64 位 DDR4 SDRAM 大容量缓存, 可以实现高达 38.4GByte/s 的缓存带宽。

该板卡通过搭载不同的 FMC 子卡,可快速搭建起基于服务器的 数据采集、实时处理、高性能存储平台。可广泛应用于雷达与中频信 号采集、视频图像采集等场景。

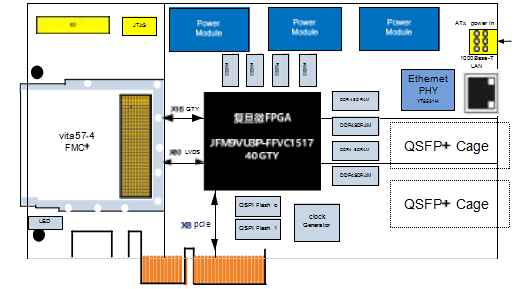

原理框图

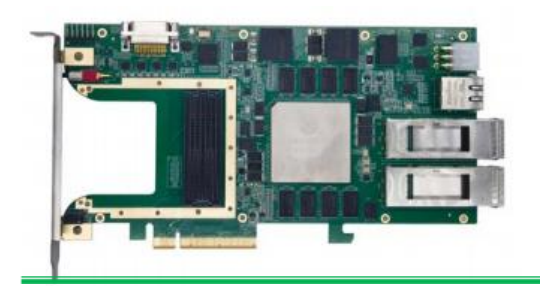

实物

技术指标

l 板载 FPGA 实时处理器: JFM9VU3P;

与 XILINX 的 XCVU3P-2FFVC1517I PIN-PIN 兼容;

逻辑资源、GTY 速率、存储带宽均高于 JFM7VX690T;

l PCIE 主机接口:

X8 PCIe 互联;

支持 PCIe gen3 x8@8Gbps/lane;

独立的 DMA 控制器,带宽高达 5GByte/s;

支持 Win7/10 或者 Linux 操作系统;

l FMC 接口指标:

标准 FMC+(HPC)接口,符合 VITA57.4 规范;

支持 x16 GTY@28Gbps/lane 高速串行总线;

支持 80 对 LVDS 信号;

支持 IIC 总线接口;

+12V/+VADJ 供电,供电功率≥15W;

独立的 VIO_B_M2C 供电(可由子卡提供);

l 动态存储性能:

缓存数量: 2 组独立的 DDR4 SDRAM;

存储带宽:64 位,1200MHz 工作时钟,2.4GHz 数据率;

存储容量: 每组最大支持 4GByte DDR4 SDRAM;

l 其它接口性能:

24 路 LVTTL GPIO 接口, 1 路 RS422 接口;

1 路 RJ45 千兆以太网接口;

2 路 QSFP+ 40G 万兆光纤接口;

板载 2 个 SPI Flash 用于 FPGA 的加载;

l 物理与电气特征

板卡尺寸:106 x 207mm;

板卡供电:5A max@+12V(±5%,不含给子卡供电);

散热方式: 风冷散热;

工作温度: -40°~85°C,存储温度: -55°~125°C;

软件支持

l 硬件底层驱动接口测试程序:

FPGA 的 DDR4 接口测试程序;

FPGA 的网口测试程序;

FPGA 的光纤接口测试程序;

PCIe 总线接口开发 DEMO(含驱动程序与上位机);

l 可根据客户需求提供定制化算法与系统集成:

应用范围

l 雷达与中频信号处理;软件无线电验证平台;

l 图形与图像处理验证平台;

联系wei信:W_soul911
